镁掺杂四氧化三钴催化环己烷氧化初步研究

doi:10.19964/j.issn.1006-4990.2022-0513

摘要/Abstract

摘要：

以金属有机骨架材料（ZIF-67）为前驱体负载氧化镁（MgO），制备氧化镁/四氧化三钴（MgO/Co₃O₄）并用于环己烷催化氧化。采用X射线衍射（XRD）、红外光谱（FT-IR）、CO₂程序升温脱附（CO₂-TPD）、透射电镜（TEM）等表征技术对MgO/Co₃O₄催化剂进行系统研究。结果表明：低MgO负载量时，MgO与Co₃O₄颗粒均匀分布，两相之间的作用导致部分Mg离子掺杂进Co₃O₄骨架中；在高MgO负载量时，MgO发生严重的团聚，致使其与Co₃O₄的作用减弱。MgO/Co₃O₄-x的催化活性随MgO负载量的增加呈现先增强后减弱的趋势，MgO/Co₃O₄-0.6显示出最佳催化性能，环己烷转化率达到16.5%时，环己醇和环己酮选择性之和为70.0%。引入的MgO有利于产物有机酸和水的吸附，从而显著减缓Co₃O₄表面活性位点的中毒失活。

关键词: 环己烷, 催化氧化, 四氧化三钴, 氧化镁改性

Abstract:

MgO/Co₃O₄ catalysts were synthesized from metal organic skeleton material（ZIF-67） as precursor loaded with MgO and applied to the aerobic oxidation of cyclohexane.The MgO/Co₃O₄ catalyst was systematically studied using characterization techniques such as X-ray diffraction（XRD），infrared spectroscopy（FT-IR），CO₂ temperature programmed desorption（CO₂-TPD），and transmission electron microscopy（TEM）.The results showed that at low MgO loading，MgO and Co₃O₄ particles were uniformly distributed，and the interaction between the two phases led to some Mg²⁺ doping into the Co₃O₄ skeleton.At high MgO loading，MgO was aggregated seriously，resulting in a weakened interaction with Co₃O₄.The catalytic activity of MgO/Co₃O₄-x presented a volcano shape with increasing MgO loading.MgO/Co₃O₄-0.6 exhibited the best catalytic performance，with a cyclohexane conversion rate of 16.5% and a selectivity of 70.0% for cyclohexanol and cyclohexanone.The deactivation of catalysts was effectively retarded due to the incorporation of MgO adsorbing the organic acids and water.

Key words: cyclohexane, catalytic oxidation, Co₃O₄, MgO modification

中图分类号:

TQ132.2

袁恩先, 李金鹏, 李倩, 周美霞, 菅盘铭. 镁掺杂四氧化三钴催化环己烷氧化初步研究[J]. 无机盐工业, 2023, 55(6): 136-141.

YUAN Enxian, LI Jinpeng, LI Qian, ZHOU Meixia, JIAN Panming. Preliminary study on cyclohexane catalytic oxidation over magnesium-doped tricobalt tetraoxide[J]. Inorganic Chemicals Industry, 2023, 55(6): 136-141.

图/表 6

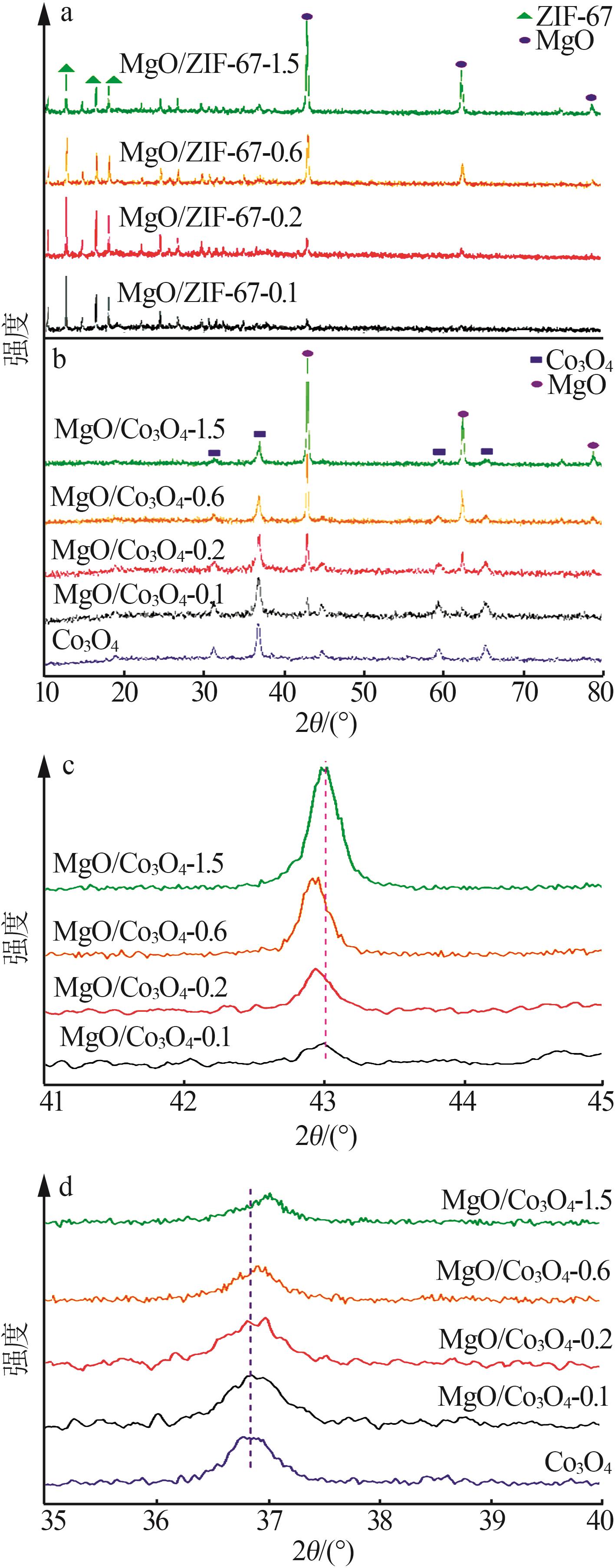

图1

表1

图2

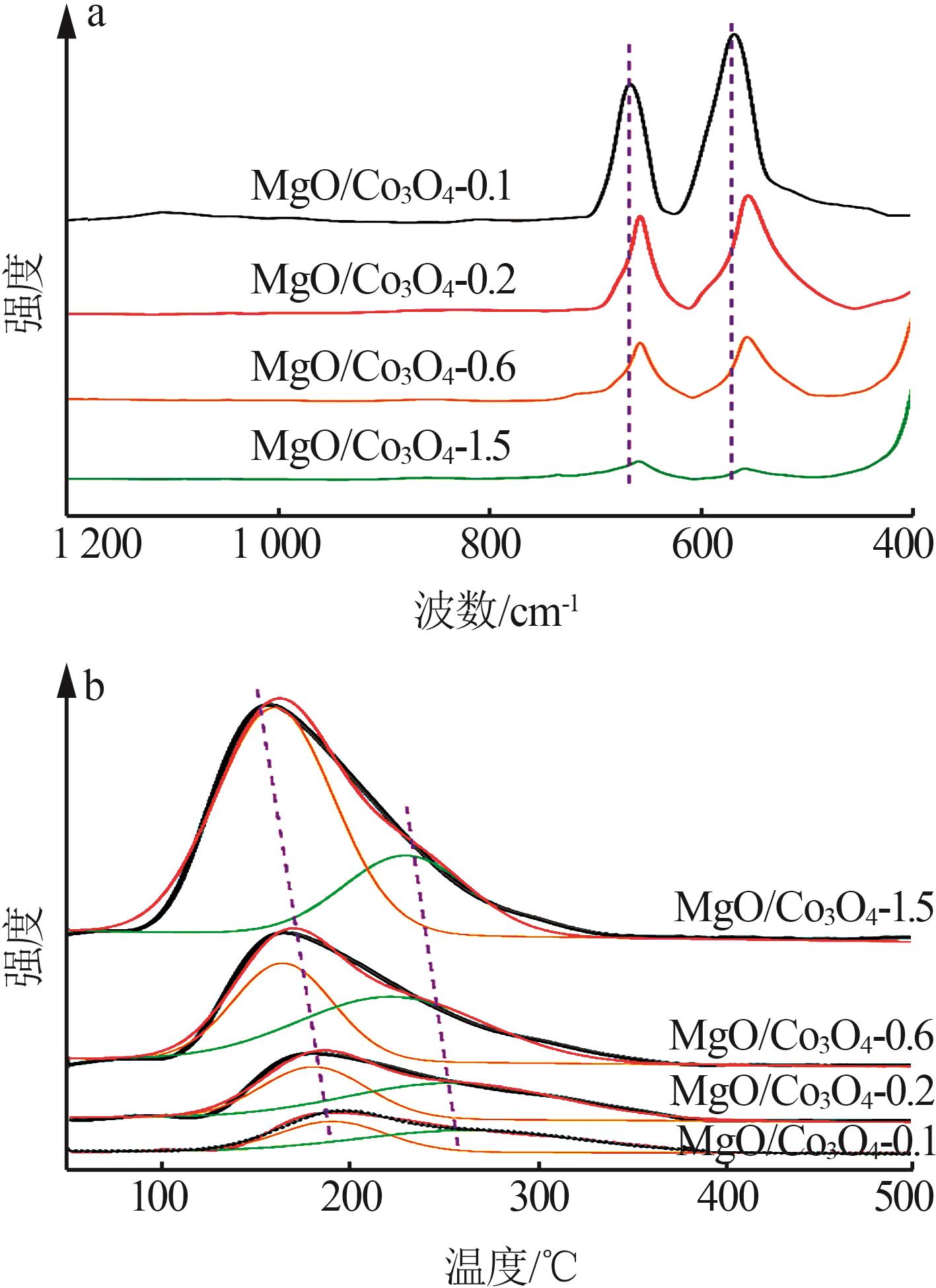

图3

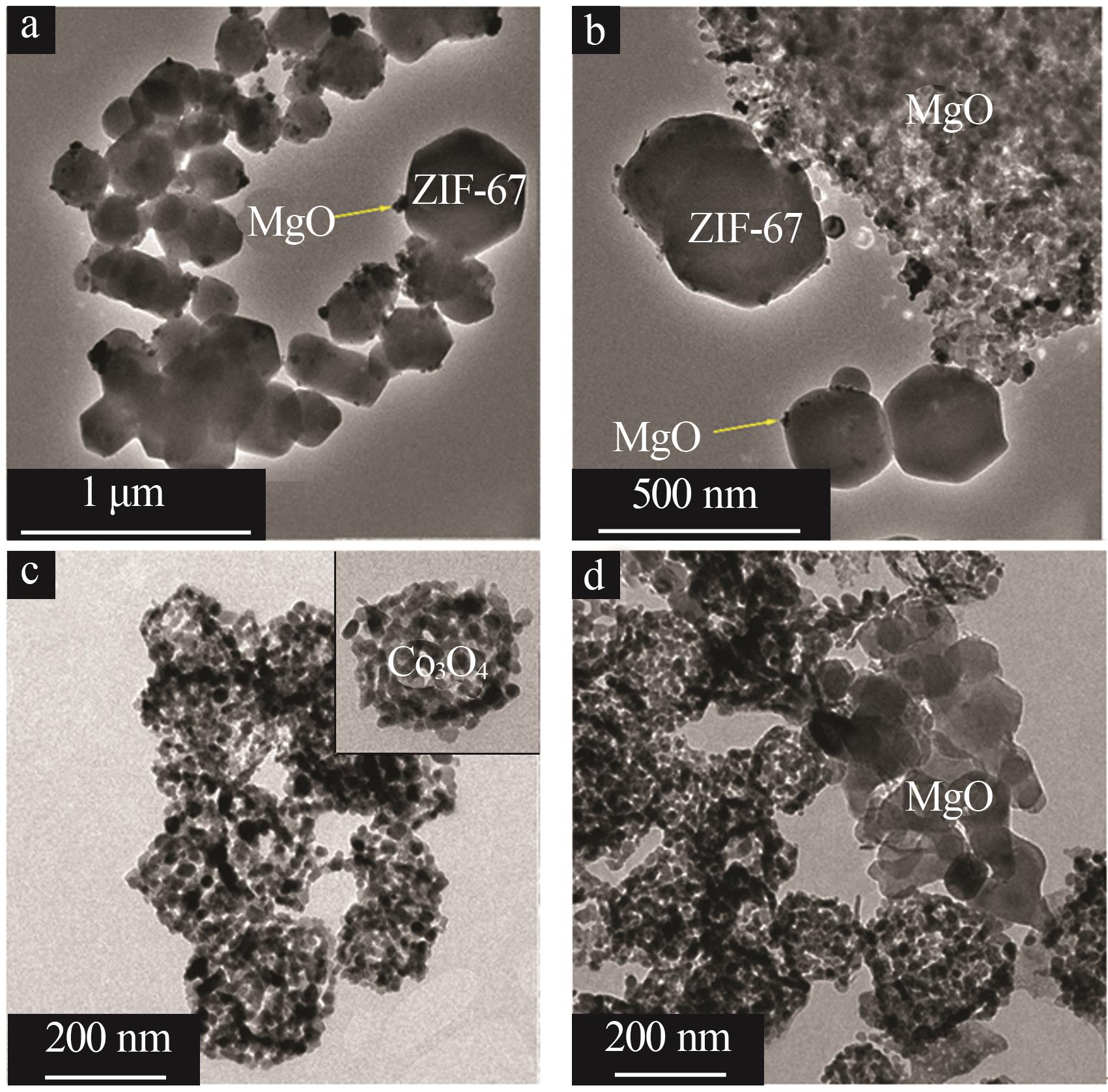

图4

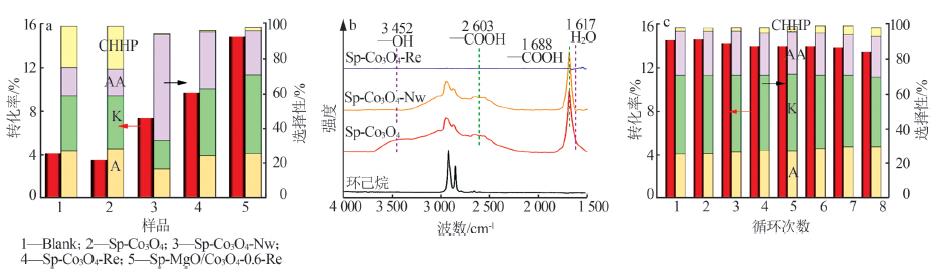

图5

参考文献 19

1	WANG Lingyao， ZHANG Yuanbin， YUAN Haoran，et al.Selective aerobic oxidation of secondary C（sp³）-H bonds with NHPI/CAN catalytic system［J］.Catalysis Letters，2021，151（6）：1663-1669.
2	龚家竹，陆祥芳，吴宁兰，等.自拟合纳米二氧化钛催化污水处理剂的研究与开发［J］.无机盐工业，2020，52（5）：59-64.
	GONG Jiazhu， LU Xiangfang， WU Ninglan，et al.Research and development of self-fitting nano-sized titanium dioxide catalytic was-tewater treatment agent［J］.Inorganic Chemicals Industry，2020，52（5）：59-64.
3	YAN Hao， YAO Shuang， LIANG Wei，et al.Ni–Co oxide catalysts with lattice distortions for enhanced oxidation of glycerol to glyceric acid［J］.Journal of Catalysis，2020，381：248-260.
4	YUAN Enxian， LIU Hanzhong， TAO Yunwen，et al.Density functional theory study of selective aerobic oxidation of cyclohexane：The roles of acetic acid and cobalt ion［J］.Journal of Molecular Modeling，2019，25（3）：71.
5	ZIOUÈCHE A， CHÉRIF-AOUALI L， BENGUEDDACH A.Liquid phase oxidation of cyclohexane over mesoporous cobalt silicates molecular sieves synthesized in strong acidic media by assembly of preformed CoS-1 precursors with triblock copolymer［J］.Journal of Porous Materials，2019，26（2）：575-581.
6	叶谢维伊，郑志平，匡勤.二维ZIF-L衍生的叶片状Fe-NC材料的制备及其氧还原催化性能研究［J］.无机盐工业，2021，53（6）：1-7.
	YE Xieweiyi， ZHENG Zhiping， KUANG Qin.Preparation of 2D leaf-like Fe-NC materials derived from ZIF-L and study on their oxygen reduction catalytic performance［J］.Inorganic Chemicals Industry，2021，53（6）：1-7.
7	贺敏，张建功，范彬彬，等.MIL-101（Cr）在不同水热晶化条件下的优化合成及其环己烷催化氧化性能研究［J］.应用化工，2014，43（6）：1037-1041.
	HE Min， ZHANG Jiangong， FAN Binbin，et al.Synthesis for MIL-101（Cr）With highly cyclohexane catalytic oxidation performance by optimizing hydrothermal crystalline conditions［J］.Applied Chemical Industry，2014，43（6）：1037-1041.
8	YUAN H X， XIA Q H， ZHAN H J，et al.Catalytic oxidation of cyclohexane to cyclohexanone and cyclohexanol by oxygen in a solvent-free system over metal-containing ZSM-5 catalysts［J］.Applied Catalysis A：General，2006，304：178-184.
9	LI Li， LI Hui， JIN Chen，et al.Surface cobalt silicate and CoO _x cluster anchored to SBA-15：Highly efficient for cyclohexane partial oxidation［J］.Catalysis Letters，2010，136：20-27.
10	JING Buqin， LI Junfen， QIN Zhangfeng.Selective oxidation of cyclohexane over Co-APO-5：Effects of solvent and modification method on the catalytic performance［J］.Journal of Fuel Chemistry and Technology，2016，44（10）：1249-1258.
11	TONG Jinhui， BO Lili， LI Zhen，et al.Magnetic CoFe₂O₄ nanocrystal：A novel and efficient heterogeneous catalyst for aerobic oxidation of cyclohexane［J］.Journal of Molecular Catalysis A：Chemical，2009，307（1/2）：58-63.
12	UNNARKAT A P， SRIDHAR T， WANG Huanting，et al.Cobalt molybdenum oxide catalysts for selective oxidation of cyclohexane［J］.AIChE Journal，2016，62（12）：4384-4402.
13	WU Mingzhou， ZHAN Wangcheng， GUO Yanglong，et al.An effective Mn-Co mixed oxide catalyst for the solvent-free selective oxidation of cyclohexane with molecular oxygen［J］.Applied Catalysis A：General，2016，523：97-106.
14	YUAN Enxian， ZHOU Meixia， GU Mingqing，et al.Boosting crea-tion of oxygen vacancies in Co-Co₃O₄ homogeneous hybrids for aerobic oxidation of cyclohexane［J］.Catalysis Letters，2022，152（1）：282-298.
15	PAUL A， MARTINS L M D R S， KARMAKAR A，et al.Environmentally benign benzyl alcohol oxidation and C-C coupling catalysed by amide functionalized 3D Co（Ⅱ） and Zn（Ⅱ） metal organic frameworks［J］.Journal of Catalysis，2020，385（2009）：324-337.
16	李庆远，季生福，郝志谋.金属-有机骨架材料及其在催化反应中的应用［J］.化学进展，2012，24（8）：1506-1518.
	LI Qingyuan， JI Shengfu， HAO Zhimou.Metal-organic framework materials and their applications in catalysis［J］.Progress in Che-mistry，2012，24（8）：1506-1518.
17	杨清香，陈从涛，赵翠真，等.类沸石咪唑酯骨架材料ZIF-67对重金属离子镉、铜和铅的吸附性能研究［J］.功能材料，2020，51（2）：2072-2077.
	YANG Qingxiang， CHEN Congtao， ZHAO Cuizhen，et al.Removal of heavy metal ion from water by zeolite imidazolate skeleton（ZIF-67）［J］.Journal of Functional Materials，2020，51（2）：2072-2077.
18	YUAN Enxian， GU Mingqing， JIAN Panming.Aerobic oxidation of cyclohexane over metal-organic framework-derived Ce，Ni-modified Co₃O₄ ［J］.Korean Journal of Chemical Engineering，2020，37（7）：1137-1148.
19	YUAN Enxian， WU Chan， LIU Guozhu，et al.Effects of SBA-15 physicochemical properties on performance of Pd/SBA-15 catalysts in 2-ethyl-anthraquinone hydrogenation ［J］.Journal of Industrial and Engineering Chemistry，2018，66：158-167.

催化剂	比表面积/ （m²∙g^-1）	最可几孔径/nm	平均孔径/nm	孔容/ （cm³∙g^-1）
MgO/Co₃O₄-0.1	35.9	3.5	36	0.32
MgO/Co₃O₄-0.2	33.8	3.3	36	0.30
MgO/Co₃O₄-0.6	30.1	3.8	37	0.28
MgO/Co₃O₄-1.5	24.1	4.6	40	0.24

[1]	袁常梅,郭军,张丹,张太文. Cu-3-trz-PMo₁₂的合成、结构及催化氧化碘离子性能[J]. 无机盐工业, 2022, 54(8): 145-150.
[2]	韩新宇,刘凯杰,边梦瑶,张一波,杨向光. Ce-MnO_x低温净化氮氧化物和一氧化碳的催化性能研究[J]. 无机盐工业, 2021, 53(12): 35-42.
[3]	胡敏,郭嘉,吴华东,张林锋. N-Zn/TiO₂光催化氧化脱硫废液中亚硫酸钠的研究[J]. 无机盐工业, 2020, 52(10): 151-156.
[4]	麦诗欣,程高,余林,孙明. 碳纸负载钴氧化物的制备及电催化析氧性能研究[J]. 无机盐工业, 2020, 52(1): 87-92.
[5]	魏小兵1，2，王明冬2，3，邹宏2，周生杰1. 催化氧化法生产聚硫酸铁智能化控制系统的应用[J]. 无机盐工业, 2019, 51(12): 49-52.
[6]	付辉, 李会鹏, 赵华, 王健, 朱明明. WO3-ZSM-5/MCM-41催化剂的合成及其催化氧化脱硫研究[J]. 无机盐工业, 2014, 46(7): 75-.
[7]	张强, 艾常春, 刘洋, 胡意, 张睿, 田琦峰. 四氧化三钴负极材料合成方法研究进展[J]. 无机盐工业, 2014, 46(3): 67-.
[8]	胡雷;刘志宏;苏中府;沈建中. 六水合氯化钴脱水过程分析[J]. 无机盐工业, 2010, 0(6): 0-0.
[9]	周秀梅. 两种聚合硫酸铁生产工艺探讨[J]. 无机盐工业, 2010, 0(4): 0-0.
[10]	刘秉国;彭金辉;张利波;黄铭;张世敏;郭胜惠;周烈兴. 碱式碳酸钴在微波场中的吸波特性及升温行为研究[J]. 无机盐工业, 2010, 0(3): 0-0.
[11]	王兴磊;欧阳艳;罗新泽;马浩亚·艾斯江;贾孝婷. 四氧化三钴超级电容器电极材料的制备与研究[J]. 无机盐工业, 2009, 0(9): 0-0.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
