盐湖高锂卤水中硫酸根的分离与锂的迁移

doi:10.19964/j.issn.1006-4990.2020-0387

摘要/Abstract

摘要：

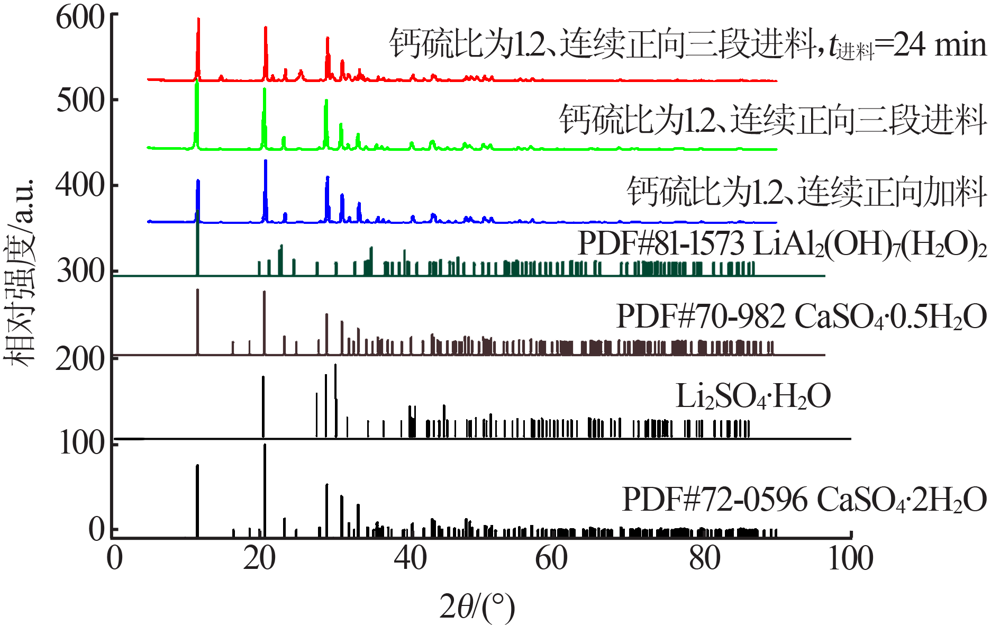

以盐湖高锂卤水为原料,采用化学沉淀法,以无水氯化钙作为沉淀剂,脱除卤水中的硫酸根。详细考察了原料配比（钙离子与硫酸根物质量的比）、加料方式、加料时间、反应时间、搅拌转速和反应温度等条件对除硫率的影响,同时重点研究了反应过程中锂的夹带损失率和生成锂的复盐形式。得到除硫的适宜条件：原料配比为1.2,加料方式为正向加料即氯化钙溶液加入卤水中,反应温度为25 ℃,加料时间为24 min,搅拌转速为150 r/min,反应时间为60 min。在该实验条件下卤水中硫酸根的脱除率达到99.02%,锂的夹带损失率达到27.71%;通过扫描电镜可以得到沉淀产物的形貌,通过XRD表征结果可以说明在分离硫酸根的过程中锂离子主要是以Li₂SO₄·H₂O和LiAl₂（OH）₇（H₂O）₂的形式夹带损失。

关键词: 高锂卤水, 硫酸根, 高效分离, 锂的迁移

Abstract:

The salt-lake brine with high lithium concentration was used as raw material,and SO₄^2- in this brine was removed by chemical precipitation method by adding calcium chloride as precipitant.The effects of raw material ratio（ratio of substance amount of Ca²⁺/SO₄^2-),feeding mode,feeding time,reaction time,stirring speed and reaction temperature on the desulfuriza-tion rate were investigated in detail.Meanwhile,the entrainment loss rate of lithium under different operating conditions and the form of lithium complex salt formation were emphatically studied.The research results showed that the optimum conditions for desulfurization were below：the ratio of raw materials was 1.2,the react temperature was 25 ℃,the feeding time was 24 min,the stirring speed was 150 r/min and the reaction time was 60 min.In this experiment condition,the removal rate of SO₄^2- in brine could reach 99.02%,the entrainment loss rate of lithium was 27.71%.The morphology of the precipitation products could be obtained by SEM.The results of XRD showed that the loss of lithium was mainly in the form of Li₂SO₄·H₂O and LiAl₂（OH）₇（H₂O）₂ in the process of separating SO₄^2-.

Key words: high lithium brine, sulfate ion, separation, migration of lithium

中图分类号:

TQ131.11

马丽,孟永涛,毕秋艳,房晓宇,关云山. 盐湖高锂卤水中硫酸根的分离与锂的迁移[J]. 无机盐工业, 2021, 53(6): 150-155.

Ma Li,Meng Yongtao,Bi Qiuyan,Fang Xiaoyu,Guan Yunshan. Separation of sulfate and migration of lithium in high lithium brine of salt lake[J]. Inorganic Chemicals Industry, 2021, 53(6): 150-155.

图/表 8

表1

图1

表2

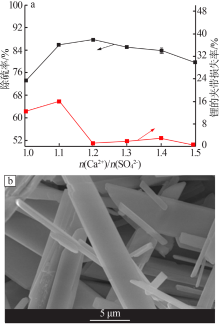

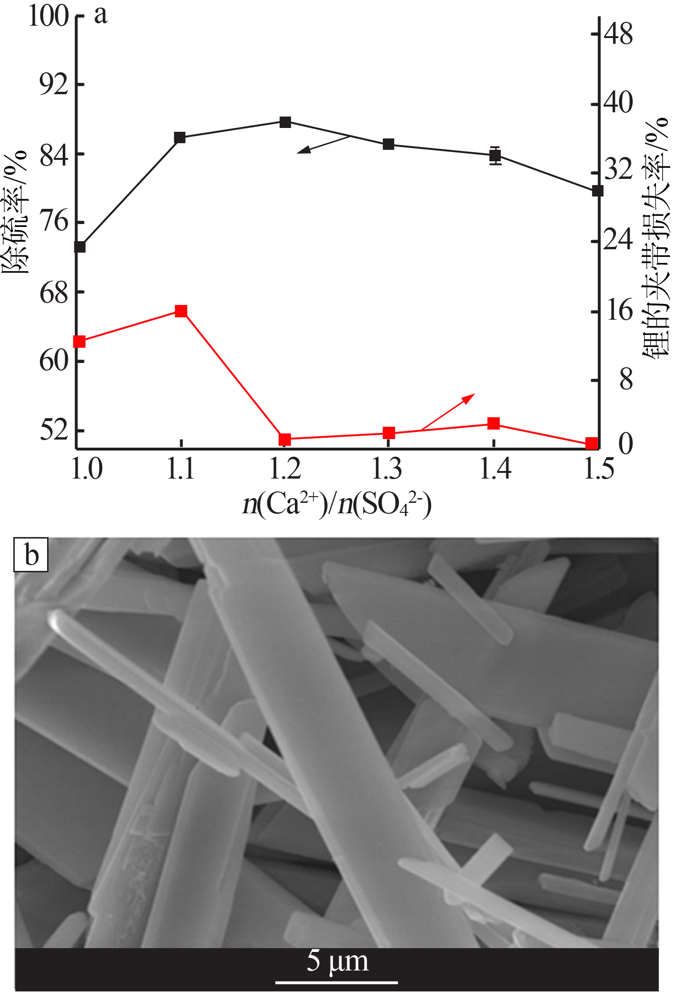

图2

图3

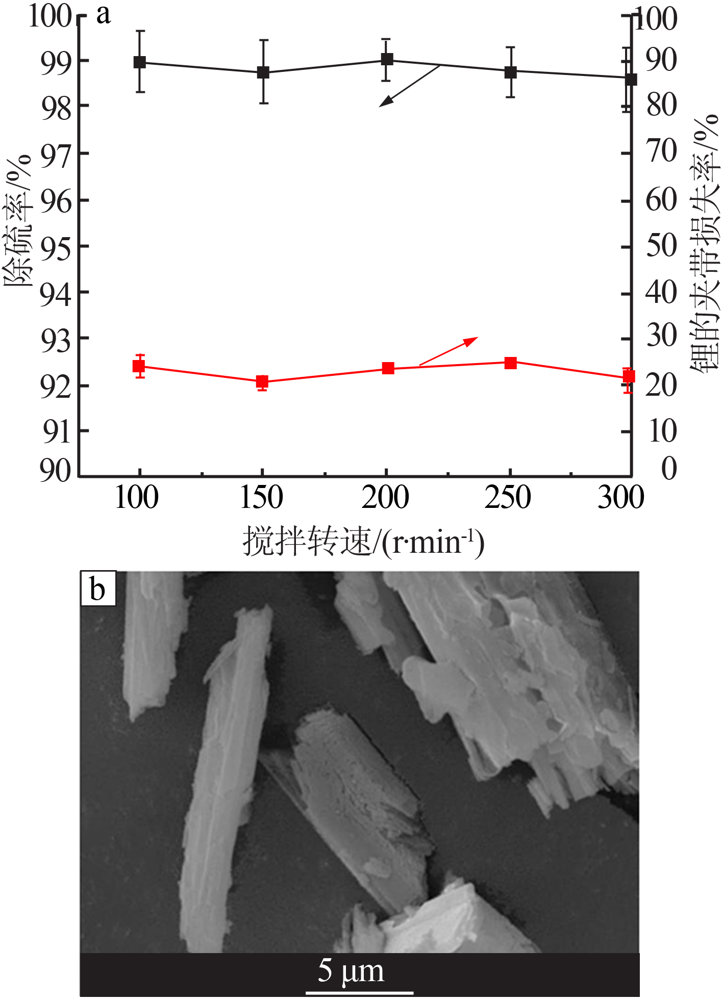

图4

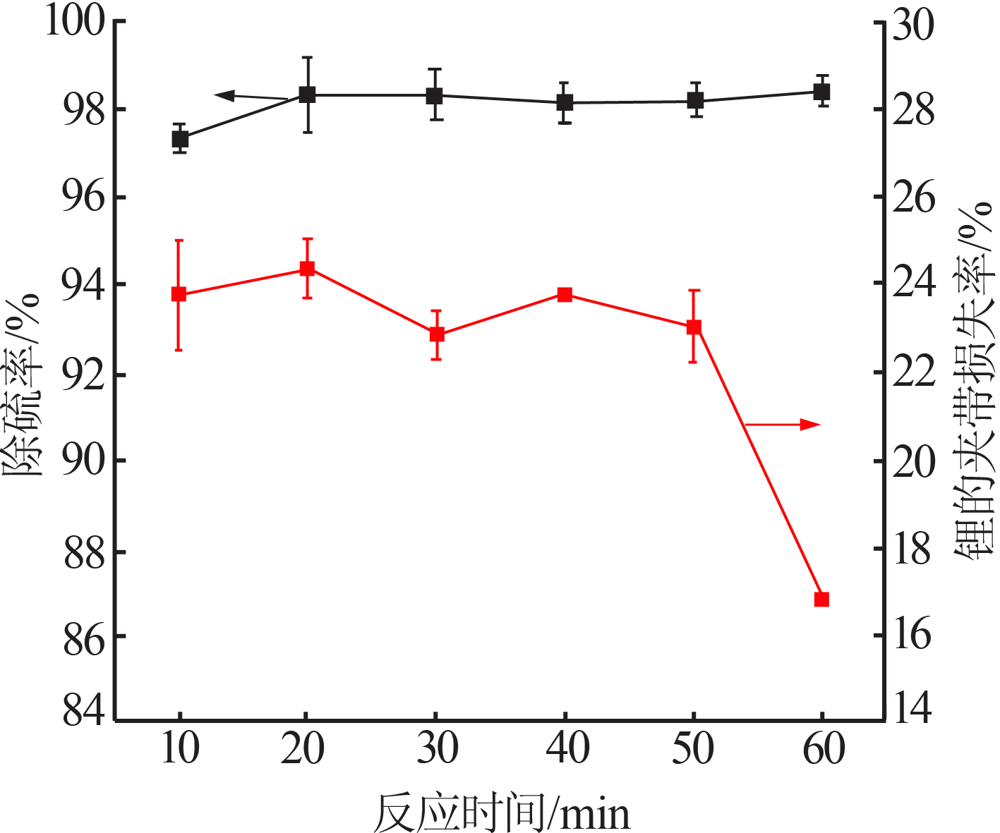

图5

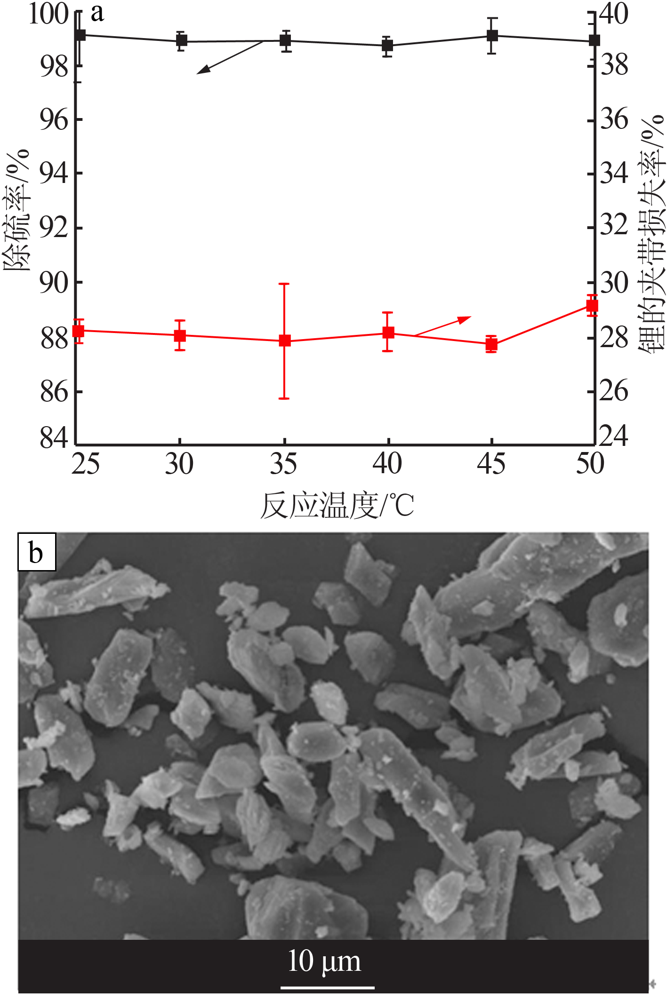

图6

参考文献 35

[1]	张江峰. 锂及其化合物的生产和应用现状[J]. 中国金属通报, 2008(29):36-37.
[2]	An J W, Kang D J, Tran K T, et al. Recovery of lithium from Uyuni salar brine[J]. Hydrometallurgy, 2012,117(4):64-70.
[3]	伍倩, 刘喜方, 郑绵平, 等. 我国盐湖锂资源开发现状、存在问题及对策[J]. 现代化工, 2017,37(5):1-5.
[4]	王登红, 吴西顺. 21世纪的能源金属——锂的奥秘[J]. 国土资源科普与文化, 2017(4):22-27.
[5]	李力, 李丽丽, 邢薇, 等. 浅谈我国锂资源的开发利用[J]. 科学与财富, 2016(9):116.
[6]	Grosjean C, Miranda P H, Perrin M, et al. Assessment of world lithi-um resources and consequences of their geographic distribution on the expected development of the electric vehicle industry[J]. Rene-wable and Sustainable Energy Reviews, 2012,16(3):1735-1744.
[7]	Narins T P. The battery business:Lithium availability and the growth of the global electric car industry[J]. The Extractive Industries and Society, 2017,4(2):321-328.
[8]	Will F G. Impact of lithium abundance and cost on electric vehicle battery applications[J]. Journal of Power Sources, 1996,63(1):23-26.
[9]	王珍珍, 张福良, 胡永达, 等. 世界锂资源开发利用形势分析与探讨[J]. 中国矿业, 2014,23(S1):1-5.
[10]	王求贵, 沙占江, 胡菊芳, 等. 富锂盐湖中锂的物质来源和成矿流体的研究进展[J]. 盐湖研究, 2017,25(3):74-80.
[11]	苏慧, 朱兆武, 王丽娜, 等. 从盐湖卤水中提取与回收锂的技术进展及展望[J]. 材料导报, 2019,33(13):2119-2126.
[12]	Song J F, Nghiem L D, Li X M, et al. Lithium extraction from Chi-nese salt-lake brines:opportunities,challenges,and future out look[J]. Environmental Science Water Research & Technology, 2017,3(4):593-597.
[13]	尹红军, 邓天龙, 李栋婵. 盐湖卤水资源锂镁分离提取的研究进展[J]. 无机盐工业, 2009,41(5):1-4.
[14]	赵春龙, 孙峙, 郑晓洪, 等. 碳酸锂的制备及其纯化过程的研究进展[J]. 过程工程学报, 2018,18(1):20-28.
[15]	董泽亮, 张雨山, 黄西平, 等. 卤水和高盐废水中SO₄^2-脱除技术的研究状况[J]. 盐业与化工, 2012,41(2):4-8.
[16]	黄浩. 青海西台吉乃尔盐湖酸化老卤镁锂分离的技术研究[D]. 成都:成都理工大学, 2009.
[17]	杨春梅, 王雯, 宁占玉, 等. 青海盐湖锂资源开发现状、存在问题和对策[J]. 化工设计通讯, 2019,45(4):198.
[18]	宋魁元, 宋玉林, 杨永珍, 等. 氯化钙法从卤水中除硫(SO₄^2-)的研究[J]. 沈阳化工, 1989(1):4-9.
[19]	段博誉, 杨水彬. 硫酸钙晶须的制备及其影响因素[J]. 无机盐工业, 2015,47(6):43-46.
[20]	唐娜, 赵彪, 任成龙, 等. 添加剂对石膏型卤水体系硫酸钙结晶动力学影响研究[J]. 盐业与化工, 2011,40(2):15-18.
[21]	K·雷特, G·沃德勒. 用于生成特定晶核或晶体的方法和设备:中国, 1147237[P]. 1997-04-09.
[22]	李美鲜. 西藏龙木错盐湖卤水锂硼提取工艺研究[D]. 赣州: 江西理工大学, 2012.
[23]	郑晓霞. 硫酸钙在硝酸-磷酸介质中的结晶形态及溶解度的研究[D]. 太原:太原理工大学, 2010.
[24]	王宇斌, 文堪, 王森, 等. 同离子效应对半水硫酸钙形貌的调控机理[J]. 高校化学工程学报, 2018(6):1444-1449.
[25]	吕鹏飞, 费德君, 党亚固. Fe³⁺对水热合成硫酸钙晶须性能的影响[J]. 化工进展, 2014(1):165-168.
[26]	李帅, 王宇斌, 何廷树, 等. 硫酸铁对硫酸钙晶须形貌影响研究[J]. 矿产保护与利用, 2017(2):96-100.
[27]	李帅, 何廷树, 王宇斌, 等. 以中和渣为原料制备半水硫酸钙晶须实验研究[J]. 无机盐工业, 2017,49(9):62-64.
[28]	马艳芳, 张志宏, 李侃社, 等. 硫酸钠亚型盐湖卤水不同温度下Li⁺富集、结晶行为研究——以西藏拉果错盐湖为例[J]. 地球学报, 2016,37(3):307-312.
[29]	Rodríguez-Blanco J D, Jiménez A, Prieto M. Oriented overgrowth of pharmacolite (CaHAsO₄·2H₂O) on gypsum(CaSO ₄·2H₂O)[J]. Crystal Growth & Design, 2007,7(12):2757-2763.
[30]	师存杰, 张兴儒, 郭祖鹏, 等. 硫酸钙晶须的制备及其应用进展[J]. 当代化工, 2010(4):91-93,96.
[31]	王泽红, 韩跃新, 袁致涛, 等. CaSO₄晶须制备技术及应用研究[J]. 矿冶, 2005(2):38-41.
[32]	仇三军. 硫酸钙晶须在污水处理中的应用研究[D]. 济南:齐鲁工业大学, 2016.
[33]	杨双春, 由宏军, 潘一. 改性硫酸钙晶须对印染废水的脱色研究[J]. 印染助剂, 2006(8):34-37.
[34]	刘玲, 杨双春, 张洪林. 硫酸钙晶须去除废水中乳化油的研究[J]. 工业水处理, 2005,25(11):34-36,54.
[35]	陈巧珊. 硫酸钙的晶相调控、介晶制备及钙离子控释[D]. 杭州:浙江大学, 2019.

离子	质量浓度/（g·L^-1）	离子	质量浓度/（g·L^-1）
Li⁺	4.710	Ca²⁺	0.092
Mg²⁺	117.200	B³⁺	5.119
Na⁺	1.415	SO₄^2-	52.804
K⁺	0.668	Cl^-	373.886
Al³⁺	0.091

加料方式	R（SO₄^2-）/%	R（Li⁺）/%
正加料	88.91	24.46
反加料	84.97	24.29
并流加料	89.18	23.43

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
