多温下三元体系Li+，Na+∥Cl--H2O固液相平衡研究

doi:10.19964/j.issn.1006-4990.2023-0302

无机盐工业 ›› 2024, Vol. 56 ›› Issue (1): 33-39.doi: 10.19964/j.issn.1006-4990.2023-0302

多温下三元体系Li⁺，Na⁺∥Cl^--H₂O固液相平衡研究

王彦飞¹^,²(), 杨超凡¹^,², 曹迪¹^,², 许史杰¹^,²()

1.天津科技大学化工与材料学院，天津 300457
2.天津市卤水化工与资源生态化利用重点实验室，天津 300457

收稿日期:2023-06-02 出版日期:2024-01-10 发布日期:2024-01-18
通讯作者: 王彦飞（1977— ），男，博士，教授，博士生导师，主要研究方向为工业结晶与海卤水资源综合利用；E-mail：wangyanfei@tust.edu.cn。
许史杰（1989— ），男，博士，讲师，主要研究方向为工业结晶与海卤水资源综合利用；E-mail：xushijie@tust.edu.cn。
作者简介:王彦飞（1977— ），男，博士，教授，博士生导师，主要研究方向为工业结晶与海卤水资源综合利用；E-mail：wangyanfei@tust.edu.cn。
基金资助:
中国国家重点研究发展计划项目(2022YFC2904000);国家自然科学基金项目(NNSFC 22178272);国家自然科学基金项目(NNSFC 22108204);《大学长江学者和创新研究团队培训计划》项目(［2013］373);天津市教委创新研究团队项目(TD13-5008);中国大学长江学者与创新研究团队项目(IRT-17R81)

Study on solid-liquid phase equilibrium of ternary system of Li⁺， Na⁺∥Cl^--H₂O at different temperatures

WANG Yanfei¹^,²(), YANG Chaofan¹^,², CAO Di¹^,², XU Shijie¹^,²()

1. Tianjin Key Laboratory of Brine Chemical Engineering and Ecological Utilization of Resources, Tianjin 300457, China
2. College of Chemical Engineering and Materials, Tianjin University of Science and Technology, Tianjin 300457, China

Received:2023-06-02 Published:2024-01-10 Online:2024-01-18

摘要/Abstract

摘要：

卤水体系中LiCl富集度较高，且高纯度LiCl在工业上有广泛的应用，因Na⁺和Li⁺的性质相似，除去卤水中的NaCl成为了生产高纯度LiCl的瓶颈。Li⁺，Na⁺∥Cl^--H₂O三元体系的固液相平衡数据是分离LiCl和NaCl必需的重要基础数据。采用等温溶解平衡法研究了常压下Li⁺，Na⁺∥Cl^--H₂O三元体系的固液相平衡关系（348.15、358.15、363.15 K）并构建等温平衡相图。结果表明，不同温度下的相图均由一个共饱点、两个单盐结晶区（NaCl和LiCl·H₂O）及两条单变量溶解度曲线构成，未形成复盐或固溶体。随着温度的升高，NaCl的结晶区略有扩大，而LiCl∙H₂O的结晶区变化很小。LiCl对NaCl有较强的盐析作用。采用修正的BET模型对相平衡数据进行了关联，结果良好，验证了该模型适用于预测本体系在高温、高浓度下的相平衡关系。测量了该体系饱和溶液密度并由密度值计算了表观摩尔体积，结果表明，密度随LiCl组成的增加先减小后增大，在共饱点组成处达到最大值。这些结果补充了Li⁺，Na⁺∥Cl^--H₂O体系在高温下的热力学数据，对脱除Na⁺精制LiCl起到基础性的指导作用。

关键词: 氯化锂, 氯化钠, 固液相平衡, 修正的BET模型, 表观摩尔体积

Abstract:

The enrichment of LiCl in brine system is high，and high-purity LiCl is widely used in industry.Because of the similar properties of Na⁺ and Li⁺，the removal of NaCl from brine has become the difficulty of producing high-purity LiCl.The solid-liquid equilibrium data of Li⁺，Na⁺∥Cl^--H₂O ternary system is an important basic data for the separation of LiCl and NaCl.The solid-liquid phase equilibrium relationship of ternary system of Li⁺，Na⁺∥Cl^--H₂O at 348.15 K，358.15 K and 363.15 K under atmospheric pressure was investigated by an isothermal dissolution equilibrium method and the equilibrium phase diagram was constructed.The results showed that the phase diagrams at different temperatures were composed of one eutectic invariant point，two single salt crystallization fields（NaCl and LiCl·H₂O） and two univariate solubility curves，and it formed neither double salt nor solid solution.With the increase of the temperature，the crystallization region of NaCl was expanded slightly，while the crystal region of LiCl·H₂O was changed little.LiCl had a strong salting-out effect on NaCl.The modified BET model was used to correlate the phase equilibrium data，and the correlation value was in good agreement with the experimental value，indicating that the model was more suitable for predicting phase equilibrium relation in this water-salt system at high temperature and high concentration.The density of the saturated solution of the system was measured and the apparent molar volume was calculated from the density value.The results showed that the density was decreased at first and then increased with the increase of LiCl composition，and reached the maximum at the co-saturation point.These results supplemented the thermodynamic data of Li⁺，Na⁺∥Cl^--H₂O system at high temperature and played a basic guiding role in the removal of Na⁺ and purification of LiCl.

Key words: lithium chloride, sodium chloride, solid-liquid equilibrium, fixed BET model, apparent molar volume

中图分类号:

O642.42

王彦飞, 杨超凡, 曹迪, 许史杰. 多温下三元体系Li⁺，Na⁺∥Cl^--H₂O固液相平衡研究[J]. 无机盐工业, 2024, 56(1): 33-39.

WANG Yanfei, YANG Chaofan, CAO Di, XU Shijie. Study on solid-liquid phase equilibrium of ternary system of Li⁺， Na⁺∥Cl^--H₂O at different temperatures[J]. Inorganic Chemicals Industry, 2024, 56(1): 33-39.

图/表 10

表1

三元体系Li+，Na+∥Cl--H2O在348.15~363.15 Ka下的实验和计算相平衡数据

液相组分实验值/%±标准不确定度/%			液相组分计算值/%				相对偏差（RD）/%			平衡固相^b
w（LiCl）	w（NaCl）	w（H₂O）	w（LiCl）	w（NaCl）	w（H₂O）		w（LiCl）	w（NaCl）	w（H₂O）	平衡固相^b
T=348.15 K
0.00	26.72±0.12	73.28±0.21	0.00	26.62		73.38	0.00	-0.37	0.14	N
3.56±0.39	24.98±0.75	71.46±0.36	3.56	25.02		71.42	0.00	0.16	-0.06	N
7.00±0.56	18.16±0.29	74.84±0.86	7.00	18.15		74.85	0.00	-0.06	0.01	N
11.37±0.18	15.24±0.22	73.39±0.04	11.37	15.23		73.40	0.00	-0.07	0.01	N
16.85±0.45	12.87±0.21	70.27±0.28	16.85	12.92		70.23	0.00	0.39	-0.06	N
21.04±0.63	8.97±0.20	70.00±0.43	21.04	8.91		70.05	0.00	-0.67	0.07	N
24.44±0.50	5.98±0.86	69.58±0.36	24.44	5.96		69.60	0.00	-0.33	0.03	N
32.72±0.43	3.68±0.41	63.61±0.19	32.72	3.67		63.61	0.00	-0.27	0.00	N
36.97±0.01	1.55±0.39	61.48±0.38	36.97	1.55		61.48	0.00	0.00	0.00	N
46.50±0.10	1.00±0.07	52.50±0.13	46.50	1.00		52.50	0.00	0.00	0.00	N
51.11±0.54	0.57±0.02	48.31±0.56	51.11	0.56		48.33	0.00	-1.75	0.04	N+L
51.41±0.11	0.00	48.59±0.23	51.41	0.00		48.59	0.00	0.00	0.00	L
T=358.15 K
0.00	26.85±0.17	73.15±0.11	0.00	26.83		73.17	0.00	-0.07	0.03	N
3.48±0.01	24.80±0.03	71.72±0.10	3.48	24.82		71.70	0.00	0.08	-0.03	N
7.11±0.02	19.22±0.81	73.67±0.57	7.11	19.22		73.67	0.00	0.00	0.00	N
11.31±0.04	16.38±0.71	72.31±1.13	11.31	16.38		72.31	0.00	0.00	0.00	N
17.21±0.03	12.27±0.36	70.52±0.03	17.21	12.38		70.41	0.00	0.90	-0.16	N
22.95±0.60	8.73±0.14	68.32±1.73	22.95	8.69		68.36	0.00	-0.46	0.06	N
28.09±0.05	6.00±0.17	65.91±0.63	28.09	6.00		65.91	0.00	0.00	0.00	N
34.67±0.78	3.41±0.08	61.92±1.89	34.67	3.37		61.96	0.00	-1.17	0.06	N
40.86±0.04	2.27±0.49	56.87±0.91	40.86	2.18		57.36	0.00	-3.96	0.16	N
46.61±0.07	1.63±0.18	51.76±0.72	46.61	1.68		51.61	0.00	3.07	-0.10	N
52.23±0.40	0.64±0.09	47.13±0.91	52.23	0.61		47.16	0.00	-4.69	0.06	N+L
53.25±0.14	0.00	46.75±0.27	53.25	0.00		46.75	0.00	0.00	0.00	L
T=363.15 K
0.00	27.10±0.27	72.90±0.11	0.00	27.11		72.89	0.00	0.04	-0.01	N
3.66±0.13	25.31±0.58	71.03±0.45	3.66	25.34		71.00	0.00	0.12	-0.04	N
7.05±0.14	19.13±0.95	73.82±0.81	7.05	19.13		73.82	0.00	0.00	0.01	N
12.22±0.67	15.66±0.76	72.13±1.43	12.22	15.68		72.10	0.00	0.13	-0.04	N
23.46±1.12	9.21±0.27	67.33±0.85	23.46	9.22		67.32	0.00	0.11	-0.02	N
26.20±0.76	6.28±0.11	67.52±0.66	26.20	6.29		67.51	0.00	0.16	0.02	N
34.97±0.39	2.39±0.05	62.64±0.34	34.97	2.38		62.65	0.00	-0.42	0.03	N
47.80±0.97	0.98±0.26	51.22±1.23	47.80	0.98		51.22	0.00	0.00	0.00	N
54.35±0.20	0.79±0.01	44.86±0.22	54.35	0.78		44.87	0.00	-1.27	0.02	N+L
54.87±0.10	0.00	45.13±0.61	54.87	0.00		45.13	0.00	0.00	0.00	L

表1

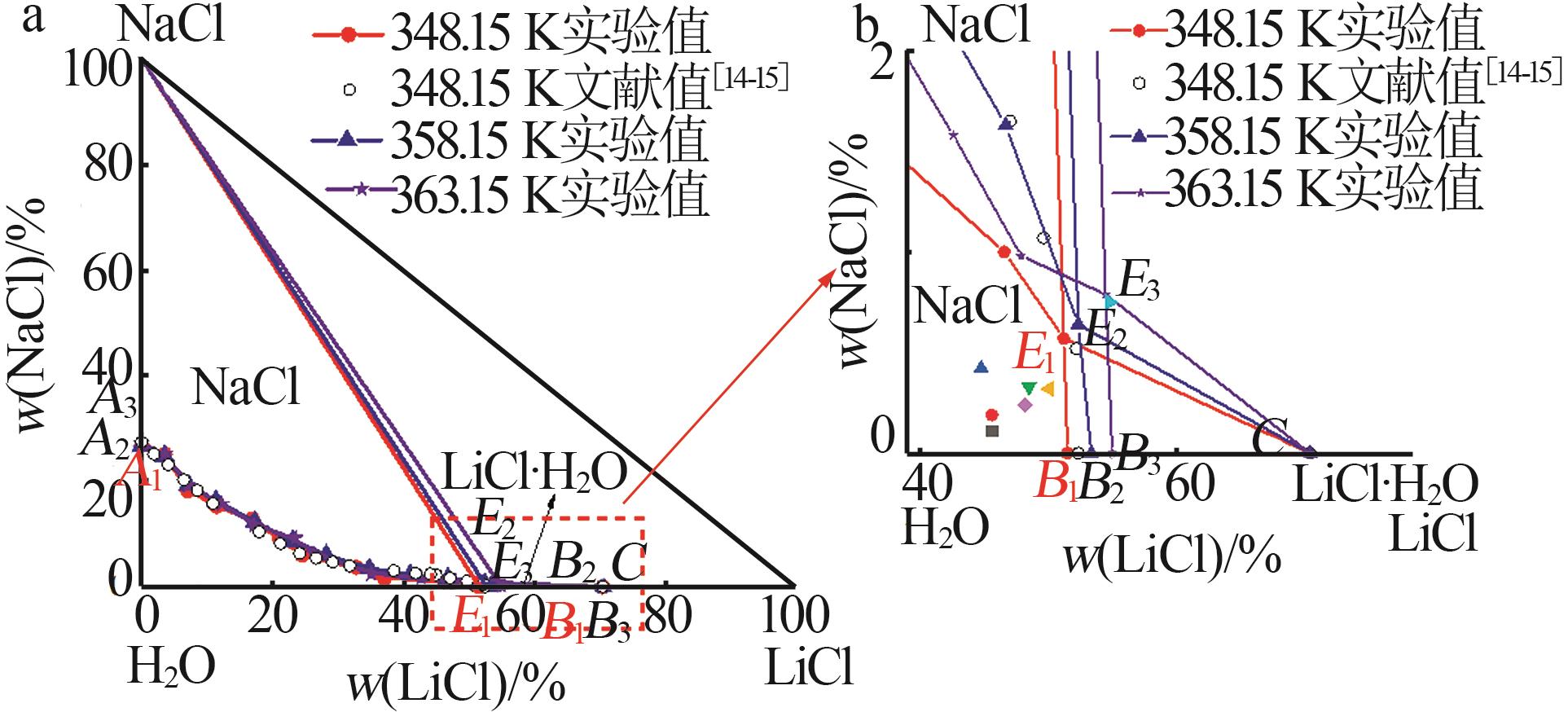

图1

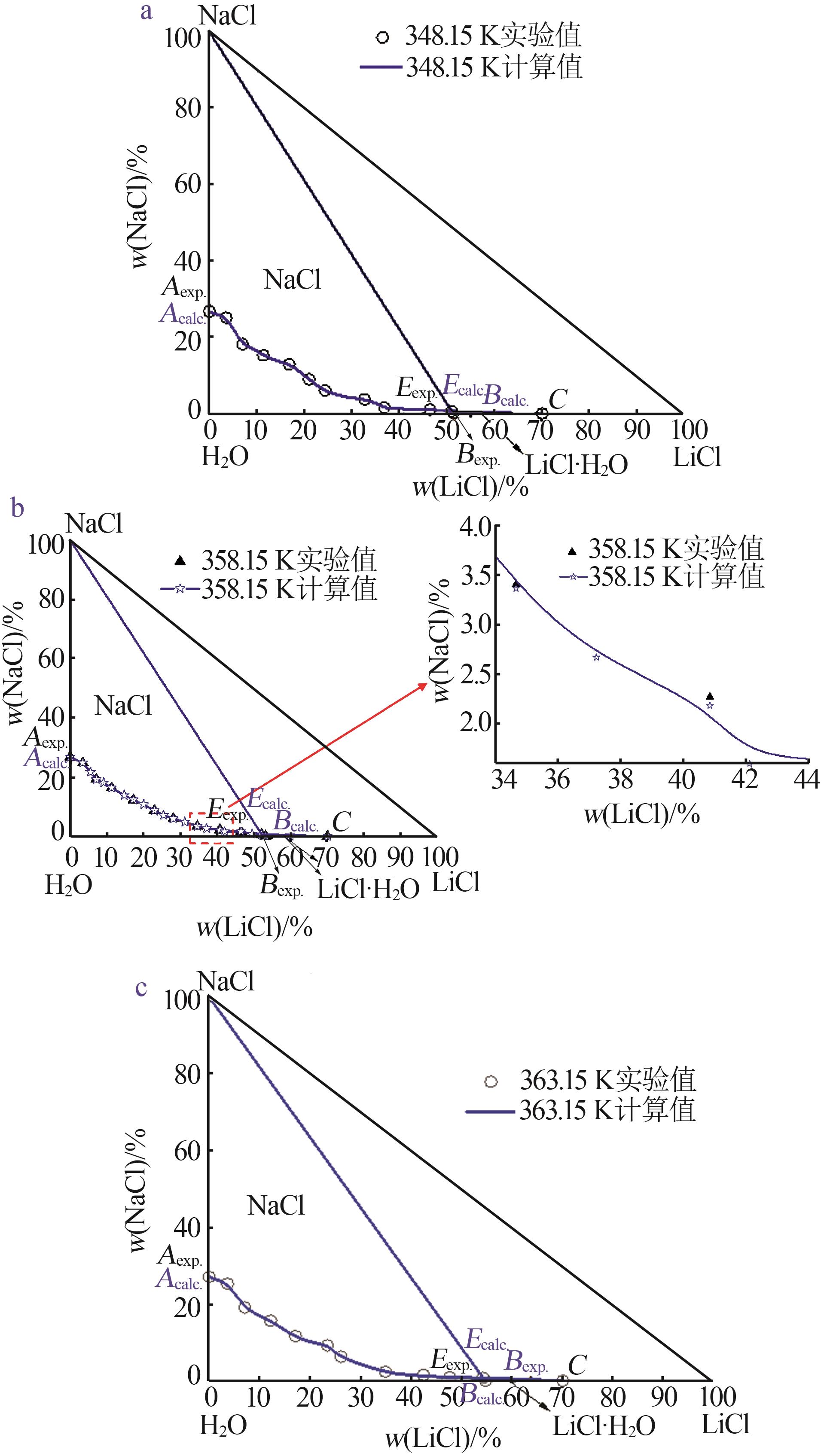

图2

图3

表2

固相溶解平衡常数ln Ks及盐-盐相互作用参数ΩNaCl-LiCl∙H2O［13］

温度/K	ln K_NaCl	ln K $L i C l · H 2 O$	Ω $N a C l - L i C l · H 2 O$
348.15	-6.763 13	-5.161 726	1 164.839 5
358.15	-6.629 76	-4.958 668	1 298.139 5
363.15	-6.564 08	-4.861 333	1 364.789 5

表2

表3

表4

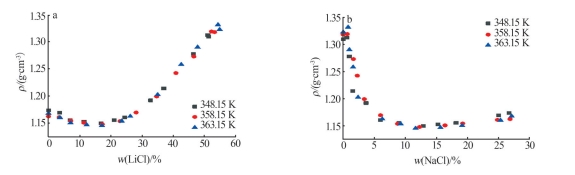

图4

表5

表6

参考文献 21

1	况新亮，刘垂祥，熊朋.锂离子电池产业分析及市场展望［J］.无机盐工业，2022，54（8）：12-19，32.
	KUANG Xinliang， LIU Chuixiang， XIONG Peng.Industry analysis and market prospect of lithium ion battery［J］.Inorganic Chemicals Industry，2022，54（8）：12-19，32.
2	YU Xiaoping， FAN Xuebing， GUO Yafei，et al.Recovery of lithium from underground brine by multistage centrifugal extraction using tri-isobutyl phosphate［J］.Separation and Purification Technology，2019，211：790-798.
3	WANG Shulei， ZHENG Shili， WANG Zheming，et al.Superior lithium adsorption and required magnetic separation behavior of iron-doped lithium ion-sieves［J］.Chemical Engineering Journal，2018，332：160-168.
4	王彦飞，胡佳琪，卫丽莎，等.添加剂对碳酸锂结晶的影响［J］.无机盐工业，2018，50（6）：42-46.
	WANG Yanfei， HU Jiaqi， WEI Lisha，et al.Effect of additives on lithium carbonate crystallization［J］.Inorganic Chemicals Industry，2018，50（6）：42-46.
5	王彦飞，李亚楠，胡佳琪，等.去除氯化锂中氯化钠的研究进展［J］.无机盐工业，2018，50（2）：13-15.
	WANG Yanfei， LI Yanan， HU Jiaqi，et al.Progress in separating sodium chloride from lithium chloride［J］.Inorganic Chemicals Industry，2018，50（2）：13-15.
6	SMITS A， ELGERSMA J， HARDENBERG M M E.A critical mixing point in the solid phase of the system NaCl-LiCl［J］.Recueil des Travaux Chimiques des Pays-Bas，1924，43（9）：671-676.
7	FARELO F， FERNANDES C， AVELINO A.Solubilities for six ternary systems：NaCl+NH₄Cl+H₂O，KCl+NH₄Cl+H₂O，NaCl+LiCl+H₂O，KCl+LiCl+H₂O，NaCl+AlCl₃+H₂O，and KCl+AlCl₃+H₂O at T=（298 to 333） K［J］.ChemInform，2005，36（40）：200540019.
8	WANG Shiqiang， GUO Yafei， LIU Dongfang，et al.Phase equilibria in system LiCl-NaCl-H₂O at 308 and 348 K［J］.Russian Journal of Physical Chemistry A，2016，90（13）：2532-2537.
9	YANG Haitang， ZENG Dewen， CHEN Yifeng，et al.Revisiting the thermodynamic properties of the LiCl-NaCl-KCl-H₂O quaternary and its sub-ternary systems at 298.15 K［J］.Calphad，2015，50：161-169.
10	RATHGEBER C， SCHMIT H， HIEBLER S，et al.Application of the modified BET model to concentrated salt solutions with relatively high water activities：Predicting solubility phase diagrams of NaCl+H₂O，NaCl+LiCl+H₂O，and NaCl+CaCl₂+H₂O［J］.Calp- had，2019，66：101633.
11	LOVERA J， TÍJARO-ROJAS R， MERUANE G，et al.Prediction of solubilities in the system Li⁺+Na⁺+K⁺+Cl^–+H₂O at 25 ℃ and industrial process of refining muriate of potash［J］.Journal of Chemical & Engineering Data，2019，64（5）：2027-2035.
12	CUI Ruizhi.Solubility measurement and prediction of phase equilibria in the quaternary system LiCl+NaCl+KCl+H₂O and ternary subsystem LiCl+NaCl+H₂O at 288.15 K［J］.Chinese Journal of Chemical Engineering，2020，28（8）：2137-2141.
13	LI Cheng， ZHAO Bin， WANG Shuo，et al.Phase diagrams of the quinary system K⁺，NH₄ ⁺，Mg²⁺∥SO₄ ^2-，Cl^--H₂O at 273.15 K and 298.15 K and their application［J］.Fluid Phase Equilibria，2019，499：112238.
14	LI Cheng， WU Jingxue， GUO Hongfei，et al.Phase diagrams of the quaternary system K⁺，NH₄ ⁺∥Cl^-，SO₄ ^2--H₂O at 273.15 K and their application［J］.The Journal of Chemical Thermodynamics，2019，134：136-145.
15	ZHANG Jijun， REN Mengyuan， LI Dongchan，et al.Solid-liquid phase equilibrium in the quaternary system（LiCl+NaCl+KCl+H₂O） at 288.15 K［J］.Russian Journal of Physical Chemistry A，2020，94（8）：1565-1572.
16	VOIGT H， VOIGT W.Solubility isotherm of the system LiNO₃-KNO₃-H₂O at 373 K［J］.Monatshefte Für Chemie-Chemical Monthly，2018，149（2）：283-288.
17	MARCUS Y.BET modeling of solid-liquid phase diagrams of co-mmon ion binary salt hydrate mixtures.I.The BET parameters［J］.Journal of Solution Chemistry，2005，34（3）：297-306.
18	NGUYEN M T H， TICHACEK O， MARTINEZ-SEARA H，et al.Resolving the equal number density puzzle：Molecular picture from simulations of LiCl（aq） and NaCl（aq）［J］.The Journal of Physical Chemistry B，2021，125（12）：3153-3162.
19	HASSEINE A， MENIAI A H， KORICHI M.Salting-out effect of single salts NaCl and KCl on the LLE of the systems（water+toluene+acetone），（water+cyclohexane+2-propanol） and（water+xylene+methanol）［J］.Desalination，2009，242（1/2/3）：264-276.
20	申屠雁明，于养信，李以圭.混合电解质溶液的密度和表观摩尔体积的研究［J］.清华大学学报（自然科学版），1993，33（6）：61-72.
	SHENTU Yanming， YU Yangxin， LI Yigui.Study on densities and apparent molal volumes of mixed electrolyte aqueous solutions［J］.Journal of Tsinghua University（Science and Technology），1993，33（6）：61-72.
21	林联君，房春晖，房艳，等.一个预测溶液密度的新模型［J］.盐湖研究，2006，14（2）：56-61.
	LIN Lianjun， FANG Chunhui， FANG Yan，et al.A new model for predicting density of electrolyte solutions［J］.Journal of Salt Lake Research，2006，14（2）：56-61.

体系	T/K	r	c
NaCl-H₂O^［10］a		2.94	5.00
NaCl-H₂O^［10］a	348.15	3.334 508	12.189 822
LiCl-H₂O^［10］b	358.15	3.277 708	11. 472 191
LiCl-H₂O^［10］b	363.15	3.249 308	11.143 333

编号	饱和溶液密度/（g∙cm^-3）			相对偏差（RD）/%
编号	ρ_e±标准不确定度^a	ρ_c（1）	ρ_c（2）	RD^（1）	RD^（2）
T=348.15 K
1，A₁	1.173 5±0.001 3	1.163 8	1.171 7	-0.83	-0.15
2	1.169 0±0.002 6	1.173 8	1.171 0	0.41	0.17
3	1.155 3±0.001 9	1.144 0	1.155 4	-0.98	0.01
4	1.152 5±0.000 9	1.150 1	1.152 4	-0.21	-0.01
5	1.149 6±0.004 1	1.167 8	1.149 1	1.58	-0.04
6	1.155 2±0.003 2	1.165 2	1.155 2	0.86	0.00
7	1.160 8±0.002 9	1.164 5	1.161 6	0.32	0.07
8	1.192 1±0.003 8	1.201 8	1.193 8	0.82	0.15
9	1.214 2±0.004 3	1.213 8	1.212 3	-0.04	-0.15
10	1.278 0±0.002 7	1.276 3	1.276 1	-0.13	-0.14
11，E₁	1.312 9±0.007 8	1.306 3	1.310 5	-0.51	-0.19
12，B₁	1.309 9±0.001 6	1.303 5	1.313 8	-0.49	0.30
T=358.15 K
1，A₂	1.162 3±0.001 7	1.155 3	1.159 5	-0.60	-0.25
2	1.160 9±0.001 1	1.162 6	1.164 3	0.15	0.29
3	1.154 3±0.001 7	1.144 2	1.154 3	-0.88	0.00
4	1.150 7±0.003 8	1.150 2	1.151 2	-0.05	0.04
5	1.147 8±0.002 8	1.157 7	1.146 4	0.87	-0.12
6	1.153 6±0.001 8	1.168 7	1.153 8	1.31	0.02
7	1.169 6±0.002 2	1.182 0	1.171 6	1.06	0.17
8	1.199 3±0.003 2	1.206 3	1.202 1	0.58	0.24
9	1.242 6±0.003 7	1.240 2	1.237 2	-0.19	-0.44
10	1.273 2±0.012 1	1.276 0	1.275 0	0.22	0.14
11，E₂	1.319 6±0.002 9	1.308 9	1.317 3	-0.82	-0.18
12，B₂	1.318 6±0.005 6	1.311 0	1.322 3	-0.58	0.28
T=363.15 K
1，A₃	1.167 8±0.002 5	1.155 4	1.160 6	-1.07	-0.62
2	1.160 2±0.002 3	1.166 2	1.168 5	0.52	0.72
3	1.150 3±0.001 0	1.141 6	1.148 3	-0.76	-0.18
4	1.146 7±0.000 8	1.149 5	1.146 8	0.25	0.01
5	1.145 3±0.005 4	1.151 6	1.145 9	0.56	0.05
6	1.153 8±0.001 3	1.175 6	1.152 0	1.90	-0.15
7	1.162 6±0.004 2	1.171 5	1.167 9	0.76	0.45
8	1.202 7±0.003 0	1.201 3	1.205 9	-0.12	0.27
9	1.258 4±0.012 9	1.248 5	1.252 5	-0.78	-0.47
10	1.290 6±0.006 6	1.282 0	1.286 4	-0.66	-0.32
11，E₃	1.332 2±0.001 1	1.330 0	1.327 7	-0.17	-0.33
12，B₃	1.323 3±0.005 5	1.327 0	1.332 7	0.28	0.71

T/K	拟合常数						相关系数R²	最大离子强度 I_max/（mol∙kg^-1）
T/K	A	B	C	D	E	F/10^-7	相关系数R²	最大离子强度 I_max/（mol∙kg^-1）
348.15	0.024 37	0.077 14	-0.003 38	-0.002 16	-0.018 25	1.533 09	0.999 09	25.157 7
358.15	0.023 48	0.071 16	-0.002 23	-0.001 99	-0.016 27	2.309 73	0.998 24	26.868 3
363.15	0.027 00	0.055 65	-0.002 14	-0.002 65	-0.009 89	-1.928 68	0.994 41	28.874 8

编号	348.15 K			358.15 K			363.15 K
编号	m₁/ （mol∙kg^-1）	m₂/ （mol∙kg^-1）	V_φ / （cm³∙mol^-1）	m₁/ （mol∙kg^-1）	m₂/ （mol∙kg^-1）	V_φ / （cm³∙mol^-1）	m₁/ （mol∙kg^-1）	m₂/ （mol∙kg^-1）	V_φ / （cm³∙mol^-1）
1	—	6.238 1	21.967 4	—	6.281 2	22.886 8	—	6.360 2	21.802 0
2	1.176 3	5.980 4	23.930 0	1.143 1	5.916 2	23.879 2	1.214 8	6.097 2	24.270 7
3	2.207 0	4.151 7	20.565 4	2.276 6	4.462 8	21.289 9	2.253 6	4.435 3	21.193 4
4	3.653 5	3.553 1	21.710 7	3.690 9	3.874 8	22.387 2	3.995 6	3.714 4	22.458 3
5	5.656 8	3.134 7	24.119 7	5.757 6	2.975 9	23.244 0	5.668 2	2.796 2	22.416 6
6	7.088 8	2.192 0	22.722 4	7.925 3	2.185 5	23.381 9	8.217 3	2.340 7	23.800 6
7	8.286 9	1.471 0	21.767 7	10.055 0	1.557 5	22.808 7	9.152 9	1.591 8	22.145 8
8	12.133 2	0.989 1	22.334 2	13.208 8	0.940 9	22.206 4	13.170 4	0.654 3	21.087 6
9	14.185 7	0.432 0	21.469 6	16.949 4	0.682 9	21.706 5	17.969 4	0.484 7	20.950 5
10	20.893 7	0.325 9	21.900 0	21.245 6	0.538 9	22.271 2	22.014 5	0.327 3	21.346 1
11	24.954 7	0.203 0	21.888 4	26.139 6	0.231 8	21.818 7	28.575 4	0.299 5	22.068 2
12	24.961 2	0.000 0	21.852 2	26.868 3	0.000 0	21.951 7	28.682 6	0.000 0	22.265 6

[1]	姚健康, 胡硕真, 钮东方, 吴建平, 张新胜. 电化学法处理香料工业氯化钠有机废盐的研究[J]. 无机盐工业, 2024, 56(3): 105-115.
[2]	杨水艳, 杨明霞, 辛婉婉. 高纯4，5-二氰基-2-三氟甲基咪唑锂的制备与性能研究[J]. 无机盐工业, 2024, 56(2): 74-79.
[3]	何镐东,杨林,曹建新. 黄磷渣与硫酸钠-氯化钠制备高温复合相变储能材料[J]. 无机盐工业, 2023, 55(2): 126-131.
[4]	沈加琪,严生虎,张跃,刘建武,沈介发. 氯化钠废盐制铵碱的气液反应过程强化研究[J]. 无机盐工业, 2022, 54(12): 99-105.
[5]	曹丽琼,张晓曦,仵理想,成怀刚,程芳琴. 氯化钾正浮选过程中杂盐氯化钠浮出现象的实验研究[J]. 无机盐工业, 2020, 52(7): 26-29.
[6]	王居奎,董兴锋,赵冬,王士强,郭亚飞,邓天龙. 四元体系硼酸锂-硼酸钾-硼酸镁-水在308.15 K时固液相平衡研究[J]. 无机盐工业, 2020, 52(5): 27-30.
[7]	韩光,韩积斌,刘久波,侯献华,陈金牛,曹毅章. 开采背景下柴达木盆地东台吉乃尔盐湖氯化锂矿床变化特征[J]. 无机盐工业, 2020, 52(12): 17-22.
[8]	陈洁,陈侠. 制备碳酸锂结晶的工艺优化[J]. 无机盐工业, 2019, 51(8): 29-32.
[9]	程怀德, 马海州, 张志宏. 高镁溶液对光卤石分解影响的初步研究[J]. 无机盐工业, 2013, 45(1): 21-.
[10]	史昱, 赵志坚, 于少华. 五效蒸发在废水处理中的应用[J]. 无机盐工业, 2012, 44(8): 55-.
[11]	彭国敏, 俎小凤, 张福元. 酸浸渣综合回收浸铅工艺研究[J]. 无机盐工业, 2012, 44(1): 52-.
[12]	赵静, 程文婷, 曹沁波, 程芳琴. 正浮选过程中氯化钠随氯化钾浮出行为的研究[J]. 无机盐工业, 2011, 43(6): 33-.
[13]	徐景峰, 谢婷, 曹子英. 硫酸钠-过氧化氢-氯化钠加合物制备新方法[J]. 无机盐工业, 2011, 43(12): 36-.
[14]	史晓平;胡建勋;刘常松;魏峰;胡柏松. 复分解法生产小苏打母液的综合处理[J]. 无机盐工业, 2010, 0(8): 0-0.
[15]	陶玉红;徐国财;李德记. 中空结构的超细氯化钠粉体制备与表面分析[J]. 无机盐工业, 2010, 0(7): 0-0.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

多温下三元体系Li⁺，Na⁺∥Cl^--H₂O固液相平衡研究

Study on solid-liquid phase equilibrium of ternary system of Li⁺， Na⁺∥Cl^--H₂O at different temperatures

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 21

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页
