次氧化锌火法脱氯制备高纯氧化锌的工艺研究

doi:10.19964/j.issn.1006-4990.2022-0740

摘要/Abstract

摘要：

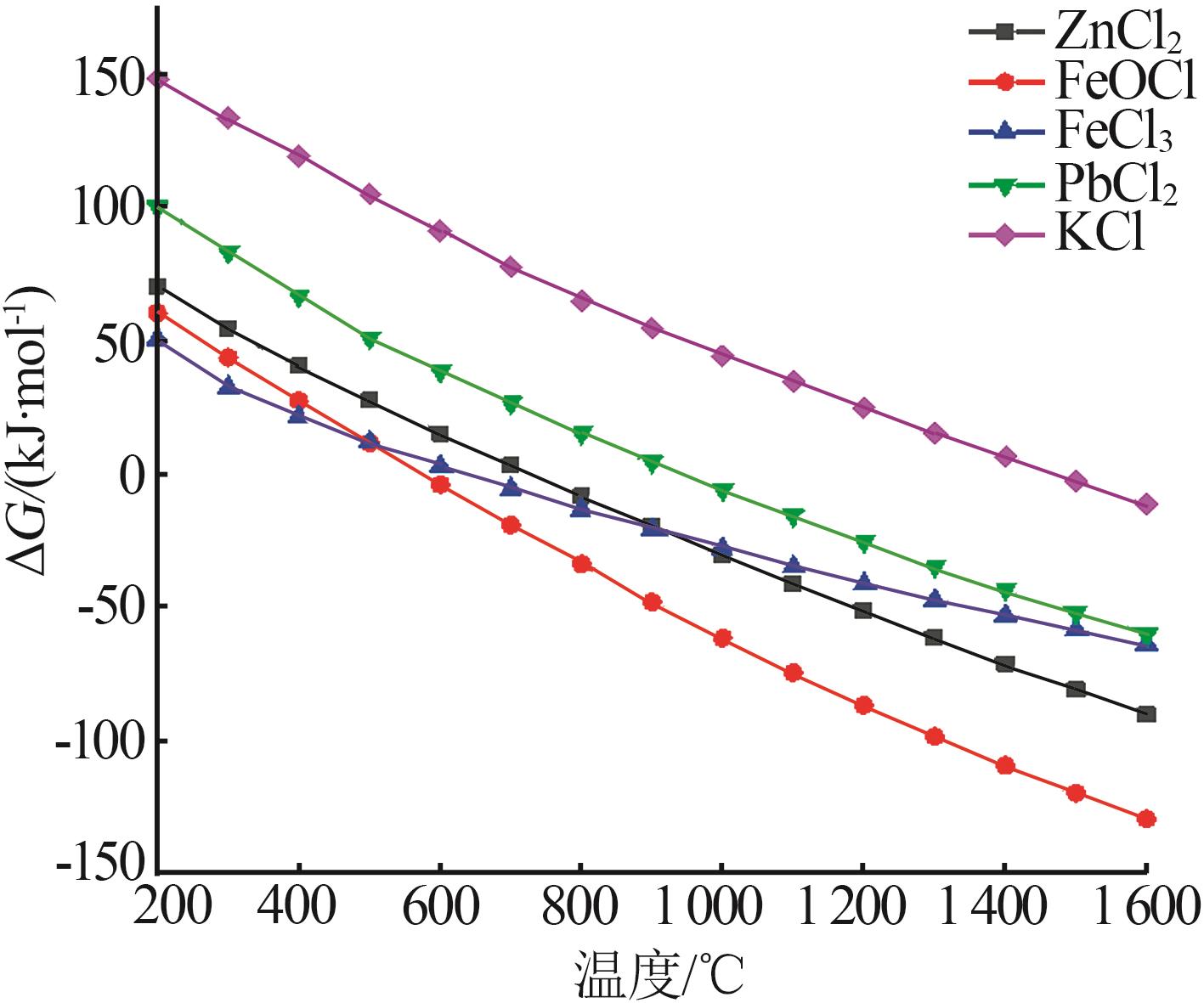

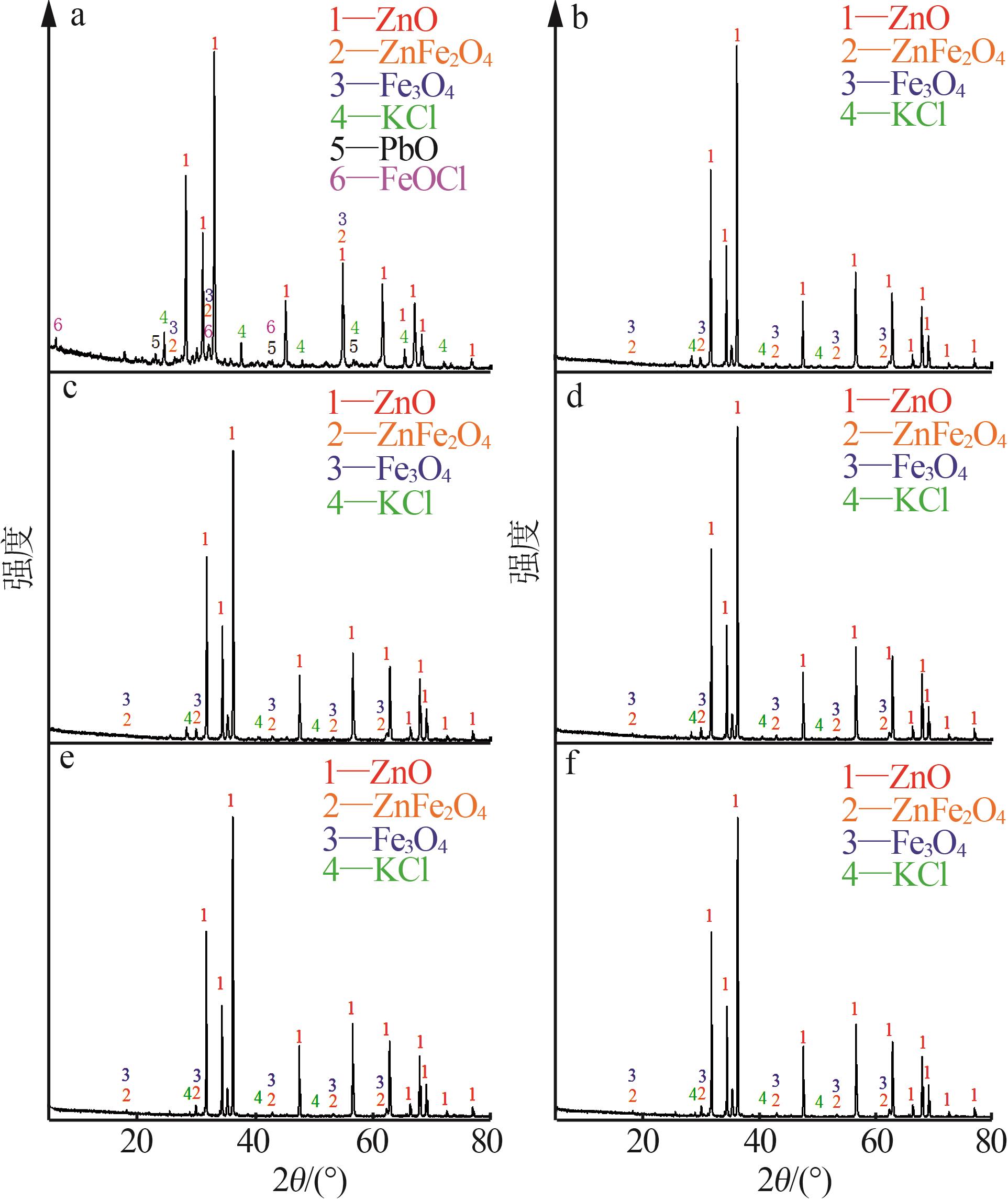

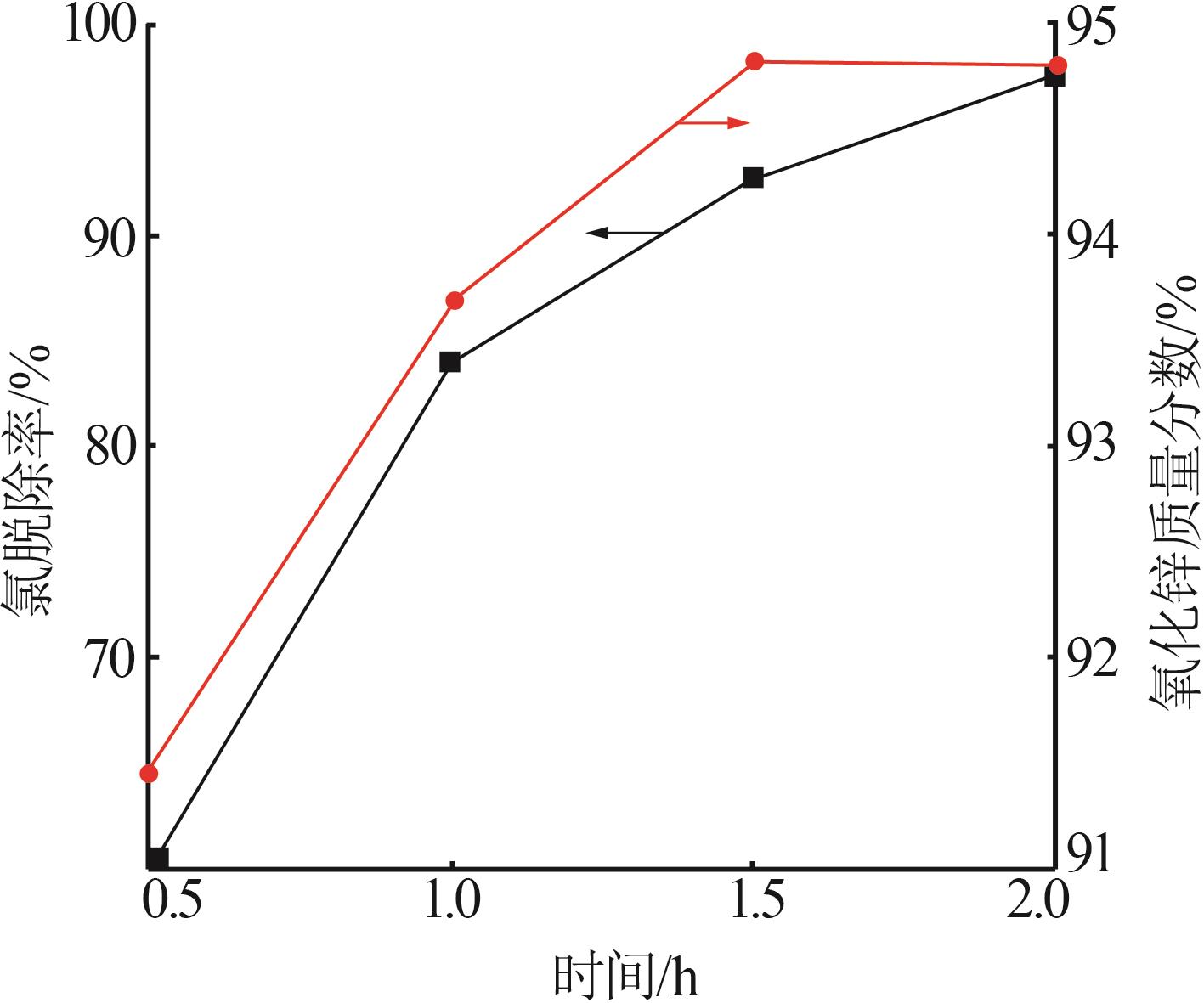

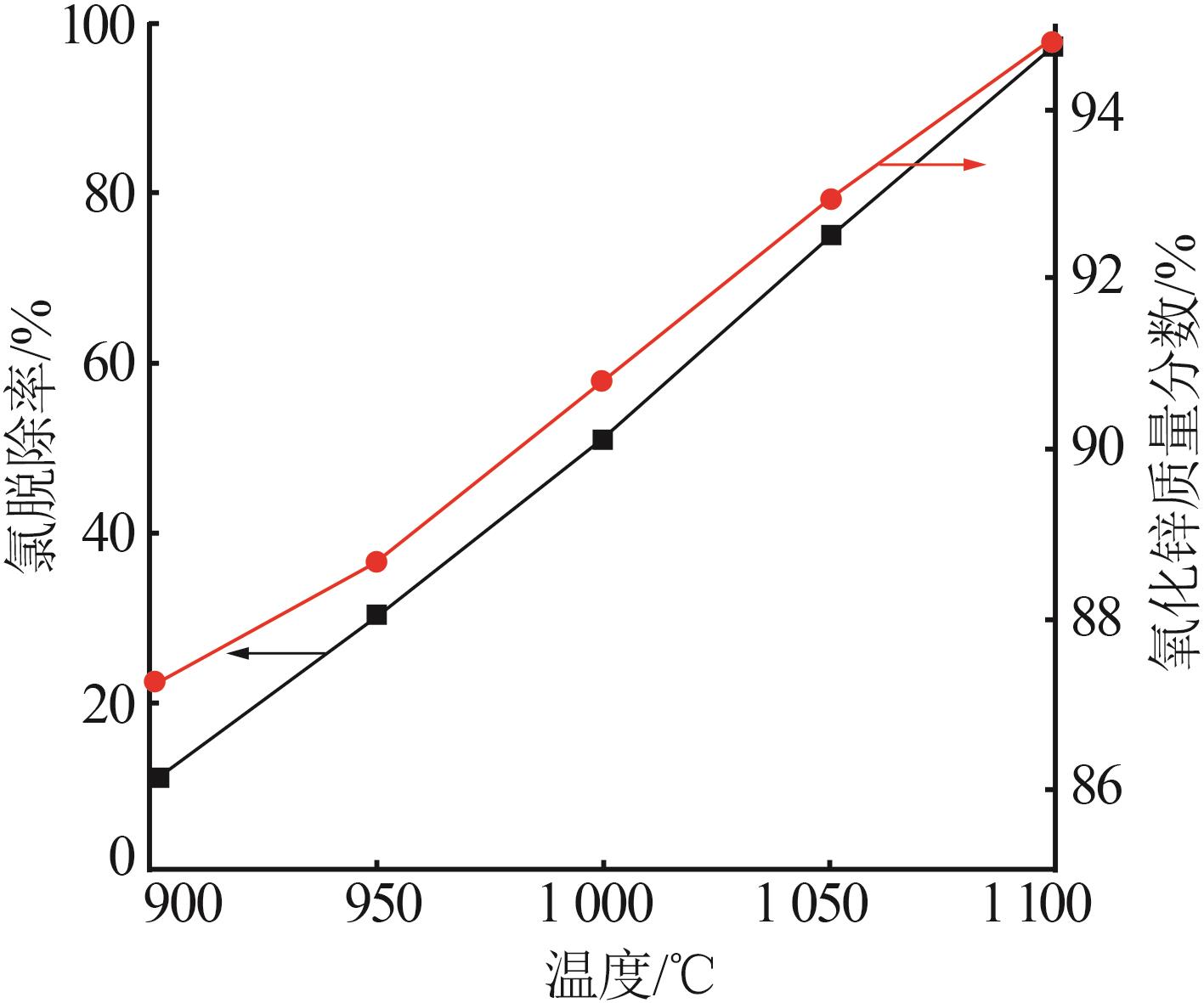

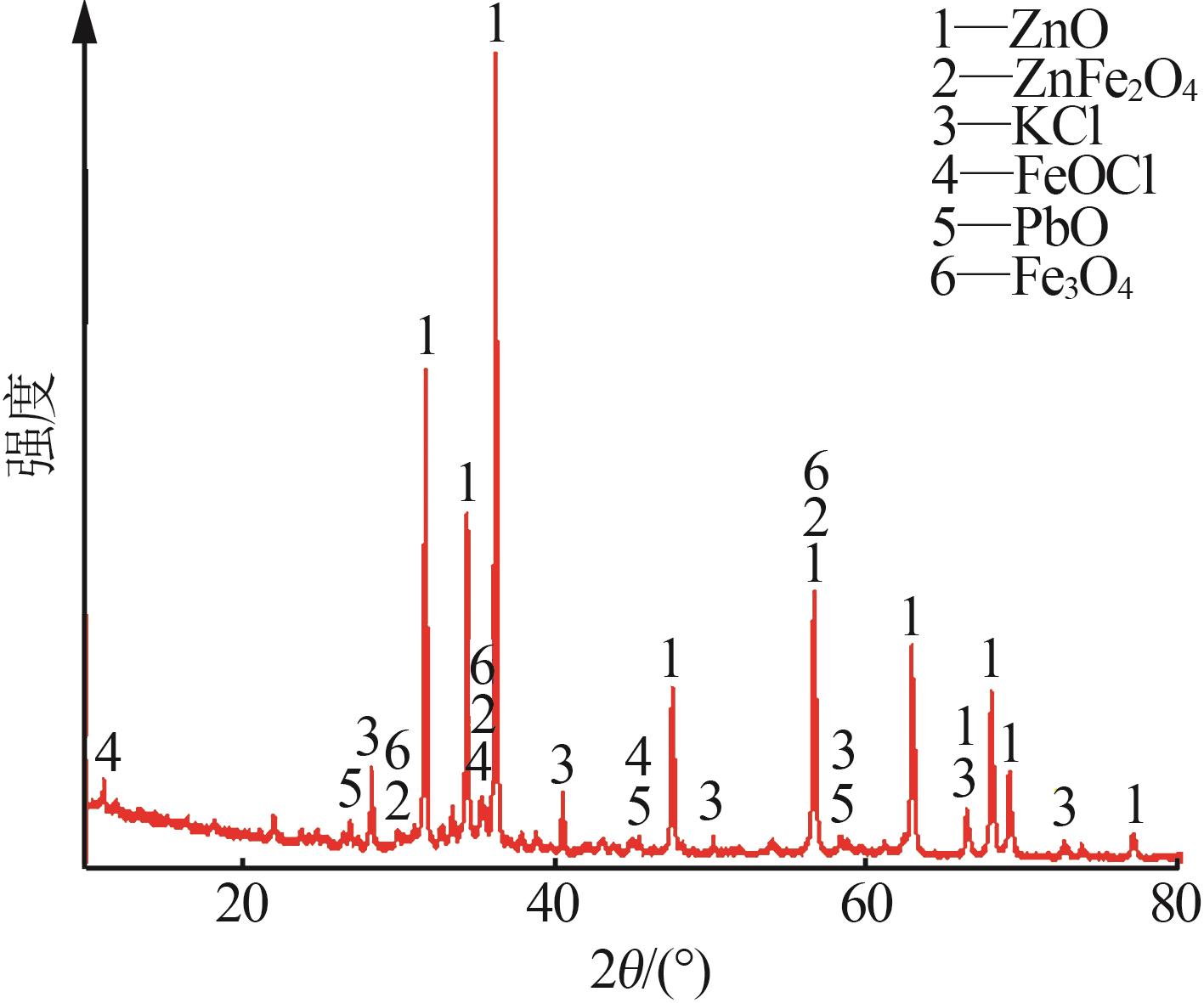

模拟研究了回转窑焙烧次氧化锌的火法脱氯工艺。通过热力学分析确定了焙烧温度范围，并采用高温煅烧工艺对次氧化锌粉进行热处理，探讨了焙烧过程中次氧化锌的氯脱除率、物相及形貌变化。对次氧化锌原料进行了X射线衍射分析（XRD）、X射线荧光分析（XRF）、扫描电子显微镜分析（SEM）。结果表明：次氧化锌主要成分为氧化锌，质量分数为76.14%，粒度为100~200 nm；其含氯杂质相主要为KCl和FeOCl，呈200~500 nm针状或树枝状团簇。热处理结果表明，在1 100 ℃、焙烧2 h条件下，氯脱除率达到97.63%，氧化锌纯度为94.81%，晶粒粒度从亚微米级增大至微米级，粒度为2~8 μm。

关键词: 次氧化锌, 焙烧, 脱氯, 高纯氧化锌

Abstract:

The dechlorination process of sintering zinc oxide dust in rotary kiln was simulated and studied.The sintering temperature range was determined by thermodynamic analysis， and the zinc oxide dust was heat treated by a high-temperature calcination process， and the changes of chlorine removal rate，phase and morphology of zinc oxide dust during the sintering process were discussed.The zinc oxide dust raw materials were characterized by X-ray diffraction analysis（XRD），X-ray fluorescence analysis（XRF） and scanning electron microscopy（SEM）.The results showed that zinc oxide dust was an ultrafine powder of 100~200 nm， the main component was zinc oxide with mass fraction of 76.14%，and the main chlorine-containing compounds were KCl and FeOCl，which were needle-like or dendritic clusters of 200~500 nm.The heat treatment results showed that the chlorine removal rate reached 97.63%，the purity of zinc oxide was increased to 94.81%，and the grain size was increased significantly to 2~8 μm at 1 100 °C for sintering 2 h.

Key words: zinc oxide dust, sintering, dechlorination, high-purity zinc oxide

中图分类号:

O611.62

王松, 张建彬, 申玉芳, 覃庶宏, 王盛强, 张静冰. 次氧化锌火法脱氯制备高纯氧化锌的工艺研究[J]. 无机盐工业, 2023, 55(11): 47-52.

WANG Song, ZHANG Jianbin, SHEN Yüfang, QIN Shuhong, WANG Shengqiang, ZHANG Jingbing. Study on preparation process of high-purity zinc oxide by dechlorination of zinc oxide dust[J]. Inorganic Chemicals Industry, 2023, 55(11): 47-52.

图/表 10

表1

图1

图2

图3

图4

图5

图6

图7

图8

图9

参考文献 16

1	江少卿，徐毅，孙尚信，等.全球铅锌矿资源分布［J］.地质与资源，2020，29（3）：224-232.
	JIANG Shaoqing， XU Yi， SUN Shangxin，et al.Global distribution of lead-zinc resources［J］.Geology and Resources，2020，29（3）：224-232.
2	潘志君，夏鹏，朱清，等.中国锌矿资源开发利用形势分析［J］.地球学报，2021，42（2）：258-264.
	PAN Zhijun， XIA Peng， ZHU Qing，et al.An analysis of the development and utilization situation of China′s zinc ore resources［J］.Acta Geoscientica Sinica，2021，42（2）：258-264.
3	徐素鹏，李晓乐，汤长青，等.用铅锌烟灰和氯碱厂副产盐酸制备纳米氧化锌的清洁工艺［J］.无机盐工业，2017，49（11）：50-53.
	XU Supeng， LI Xiaole， TANG Changqing，et al.Sanitary process for nano-sized ZnO by lead-zinc ash and chlor-alkali plant′s hydrochloric acid［J］.Inorganic Chemicals Industry，2017，49（11）：50-53.
4	HU Wentao， XIA Hanwen， PAN Dongling，et al.Difference of zinc volatility in diverse carrier minerals：The critical limit of blast furnace dust recycle［J］.Minerals Engineering，2018，116：24-31.
5	WANG Jie， ZHANG Yingyi， CUI Kunkun，et al.Pyrometallurgical recovery of zinc and valuable metals from electric arc furnace dust-A review［J］.Journal of Cleaner Production，2021，298：126788.
6	丰奇成，文书明，柏少军，等.低品位难处理氧化锌矿综合利用现状［J］.矿产综合利用，2013（1）：4-8.
	FENG Qicheng， WEN Shuming， BAI Shaojun，et al.Comprehensive utilization status of low-grade and refractory zinc oxide ores［J］.Multipurpose Utilization of Mineral Resources，2013（1）：4-8.
7	XIONG Lizhi， XIANG Yanhong， WU Xianming，et al.Preparation of high purity zinc from zinc oxide ore by vacuum carbothermic reduction［J］.Vacuum，2017，146：200-205.
8	王亚健，张利波，彭金辉，等.氧化锌烟尘脱氯技术研究进展［J］.矿冶，2013，22（2）：78-83.
	WANG Yajian， ZHANG Libo， PENG Jinhui，et al.Advances in dechlorination technology of zinc oxide dust［J］.Mining and Metallurgy，2013，22（2）：78-83.
9	森维，孙红燕，李正永，等.氧化锌烟尘中氟氯脱除方法的研究进展［J］.云南冶金，2013，42（6）：42-45，60.
	Wei SEN， SUN Hongyan， LI Zhengyong，et al.Research progress on the removal methods for chloride and fluoride in zinc oxide dust［J］.Yunnan Metallurgy，2013，42（6）：42-45，60.
10	曾鹏，范兴祥，王洪亮，等.利用次氧化锌粉制备活性氧化锌工艺研究［J］.无机盐工业，2013，45（10）：30-32.
	ZENG Peng， FAN Xingxiang， WANG Hongliang，et al.Research on preparation process of active zinc oxide from crude zinc oxide powder［J］.Inorganic Chemicals Industry，2013，45（10）：30- 32.
11	俞娟，杨洪英，李林波，等.全湿法炼锌系统中氟氯的影响及脱除方法［J］.有色金属（冶炼部分），2014（6）：17-21.
	YU Juan， YANG Hongying， LI Linbo，et al.Effects of fluoride and chloride on zinc hydrometallurgical system and their removal methods［J］.Nonferrous Metals（Extractive Metallurgy），2014（6）：17-21.
12	付光，刘俊场，曲洪涛，等.多膛炉氧化锌烟尘碱洗脱氟氯研究［J］.云南冶金，2020，49（1）：36-39.
	FU Guang， LIU Junchang， QU Hongtao，et al.Study on fluorine chlorine removed from zinc oxide fume of multiple-hearth burner by alkali cleaning［J］.Yunnan Metallurgy，2020，49（1）：36-39.
13	吴星琳，林泓富，张恒星，等.氧化锌烟尘焙烧除氟氯强化工艺研究［J］.有色金属（冶炼部分），2022（2）：21-26.
	WU Xinglin， LIN Hongfu， ZHANG Hengxing，et al.Study on strengthening process of removal of fluorine and chlorine from zinc oxide dust by roasting［J］.Nonferrous Metals（Extractive Metallurgy），2022（2）：21-26.
14	景娟.火法处理电炉烟尘脱氟氯锌的研究［D］.西安：西安建筑科技大学，2018.
	JING Juan.Study on take off the fluorine zinc chloride of the EAF by fire method［D］.Xi'an：Xi'an University of Architecture and Technology，2018.
15	李银丽，李彦龙，金忠，等.回转窑氧化锌烟尘碱洗脱氯实验研究［J］.甘肃冶金，2021，43（4）：33-35.
	LI Yinli， LI Yanlong， JIN Zhong，et al.Experimental study on alkali elution of chlorine from zinc oxide dust of rotary kiln［J］.Gansu Metallurgy，2021，43（4）：33-35.
16	李衍林，邹维，杨贵生，等.用碳酸钠溶液从铜锌烟尘中脱除氟氯试验研究［J］.湿法冶金，2018，37（2）：117-120.
	LI Yanlin， ZOU Wei， YANG Guisheng，et al.Removal of fluorine and chlorine from smoke dust containing zinc and copper using sodium carbonate solution［J］.Hydrometallurgy of China，2018，37（2）：117-120.

w（F）	w（Si）	w（S）	w（Cl）	w（K）	w（Ca）	w（Fe）	w（Zn）	w（Pb）
0.58	0.54	0.66	7.44	2.61	0.72	3.80	61.17	3.49
w（Mg）	w（Al）	w（Mn）	w（Cu）	w（Br）	w（Cd）	w（Sn）	w（Bi）	w（P）
0.23	0.21	0.27	0.09	0.28	0.19	0.25	0.10	0.02
w（Ti）	w（Cr）	w（Ni）	w（Ag）	w（O）
0.04	0.03	0.01	0.01	17.26
