异型晶种对NaY分子筛合成的影响

doi:10.19964/j.issn.1006-4990.2022-0367

无机盐工业 ›› 2023, Vol. 55 ›› Issue (4): 120-124.doi: 10.19964/j.issn.1006-4990.2022-0367

异型晶种对NaY分子筛合成的影响

赵红娟¹(), 王久江¹, 刘宇航², 李宁², 曹庚振¹, 刘宏海¹()

1.中国石油石油化工研究院兰州化工研究中心，甘肃兰州 730060
2.中国石油兰州石化分公司，甘肃兰州 730060

收稿日期:2022-06-16 出版日期:2023-04-10 发布日期:2023-04-13
通讯作者: 刘宏海（1969— ），男，博士，教授级高级工程师，主要研究方向为催化新材料的研究和催化裂化催化剂的开发； E-mail：liuhonghai@petrochina.com.cn。
作者简介:赵红娟（1977— ），女，硕士，高级工程师，主要研究方向为分子筛材料的合成和应用；E-mail：zhj_snowman@163.com。
基金资助:
中国石油天然气股份有限公司基金项目(2022ZG16)

Impact of heterogenous crystal seeds on synthesis of NaY zeolite

ZHAO Hongjuan¹(), WANG Jiujiang¹, LIU Yuhang², LI Ning², CAO Gengzhen¹, LIU Honghai¹()

1. Lanzhou Petrochemical Research Center, Petrochemical Research Institute, PetroChina, Lanzhou 730060, China
2. Lanzhou Petrochemical Company, PetroChina, Lanzhou 730060, China

Received:2022-06-16 Published:2023-04-10 Online:2023-04-13

摘要/Abstract

摘要：

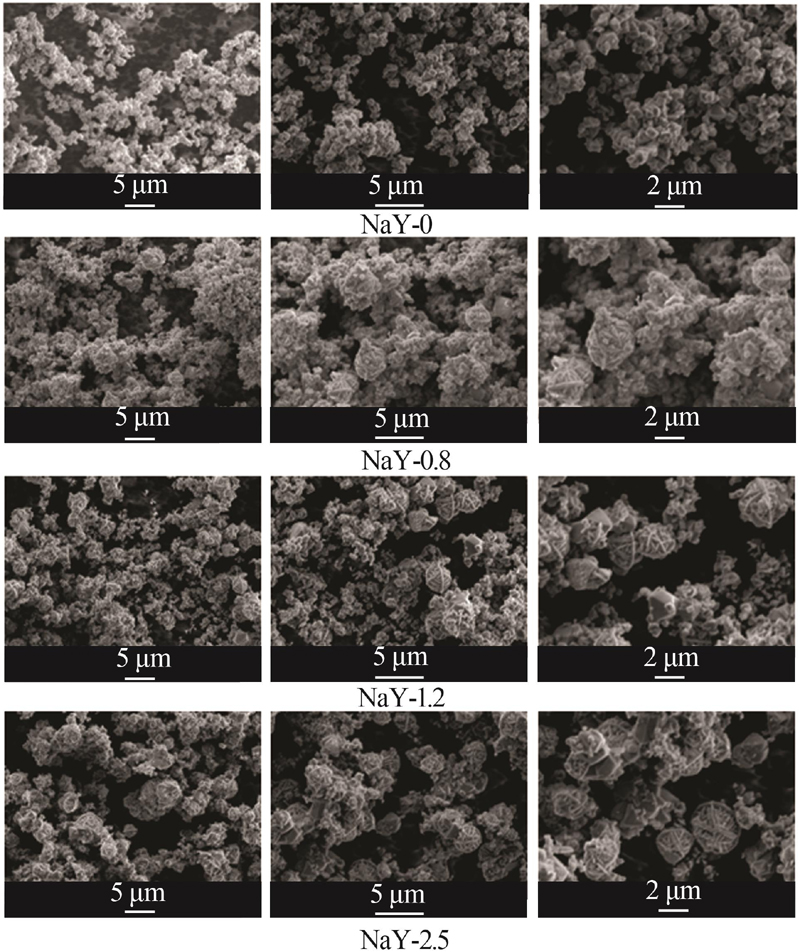

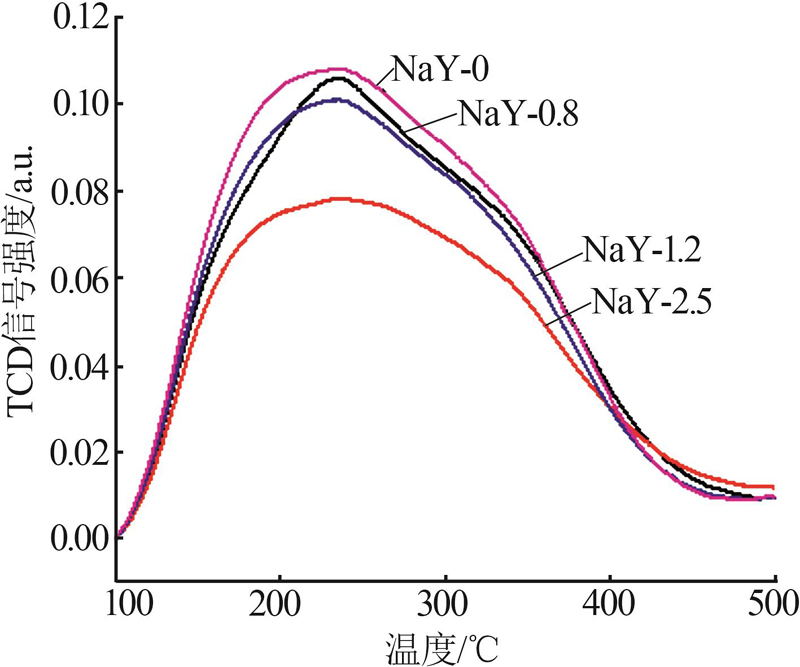

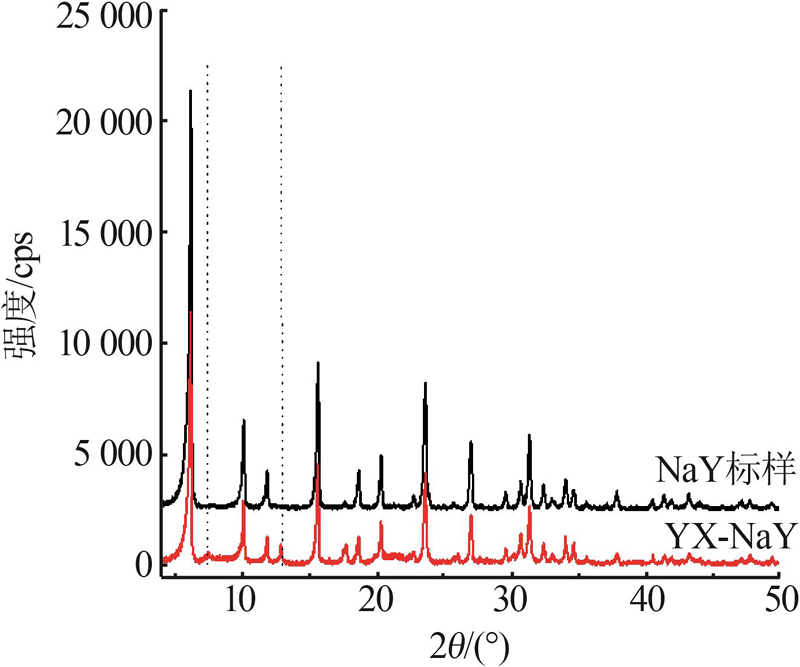

通过向NaY分子筛合成凝胶中添加不同量的异型晶种菱沸石，探讨了其对NaY分子筛合成的影响。结果表明，凝胶中不添加异型晶种菱沸石时，合成的NaY分子筛中并没有杂晶产生，相对结晶度达到了95%，SEM图显示全部为NaY分子筛的晶体形貌。而向其中添加少量的菱沸石后，就会导向凝胶生成菱沸石晶体，XRD物相分析和SEM表征都证实了菱沸石的存在。当添加量为0.8%时，发现有少量的菱沸石晶体形成，而添加量增加到1.2%和2.5%时，形成的菱沸石晶体含量增多，使NaY分子筛的相对结晶度低于80%，同时比表面积和酸性都有下降，严重影响了NaY分子筛的合成质量。

关键词: NaY分子筛, 异型晶种, 菱沸石

Abstract:

By adding different amounts of heterogenous seeds of chabazite to the gel synthesized by NaY zeolite，the effect of them on the synthesis of NaY zeolite was discussed.The results showed that when no heterogenous crystal seeds was added to the aluminosilica gel for NaY synthesis，there was no impurity crystal in the synthesized NaY zeolite，and the relative crystallinity of NaY was 95%.SEM images showed all the crystals were typical morphology of NaY zeolite.However，When a small amount of heterogenous seeds of chabazite was added，it would be directed to the gel to generate siderite crystals.XRD phase analysis and SEM characterization confirmed the existence of chabazite.When the adding amount was 0.8%，a small amount of chabazite crystals was formed.When the adding amount was increased to 1.2% and 2.5%，the crystal content of chabazite was increased greatly.The relative crystallinity of NaY zeolite was less than 80%.And also the surface area and acidity were decreased which seriously affected the quality of NaY zeolite.

Key words: NaY zeolite, heterogenous seed, chabazite

中图分类号:

O643.36

赵红娟, 王久江, 刘宇航, 李宁, 曹庚振, 刘宏海. 异型晶种对NaY分子筛合成的影响[J]. 无机盐工业, 2023, 55(4): 120-124.

ZHAO Hongjuan, WANG Jiujiang, LIU Yuhang, LI Ning, CAO Gengzhen, LIU Honghai. Impact of heterogenous crystal seeds on synthesis of NaY zeolite[J]. Inorganic Chemicals Industry, 2023, 55(4): 120-124.

图/表 8

图1

表1

图2

表2

图3

图4

表3

图5

参考文献 12

1	李侠，周珊，张金山，等.NaY分子筛导向剂的制备及其性能研究[J].无机盐工业，2016，48（8）：70-73.
	LI Xia， ZHOU Shan， ZHANG Jinshan，et al.The study on preparation and performance of NaY guide agent[J].Inorganic Chemicals Industry，2016，48（8）：70-73.
2	徐如人，庞文琴.分子筛与多孔材料化学[M].北京：科学出版社，2004.
3	潘志爽，王漫云，刘涛，等.NaY型分子筛离子交换条件对Na⁺交换的影响[J].石化技术与应用，2021，39（3）：168-171.
	PAN Zhishuang， WANG Manyun， LIU Tao，et al.Effect of ion exchange conditions on Na⁺ exchange of NaY zeolite[J].Petrochemical Technology & Application，2021，39（3）：168-171.
4	SATO K， NISHIMURA Y， MATSUBAYASHI N，et al.Structural changes of Y zeolites during ion exchange treatment：Effects of Si/Al ratio of the starting NaY[J].Microporous and Mesoporous Materials，2003，59（2/3）：133-146.
5	王文凯，谭涓，王诗涵，等.高硅铝比小晶粒NaY分子筛/高岭土复合物的合成及其催化裂化性能[J].硅酸盐通报，2021，40（10）：3479-3489.
	WANG Wenkai， TAN Juan， WANG Shihan，et al.Synthesis and catalytic cracking performance of small-sized NaY zeolite/Kaolin composites with high framework SiO₂/Al₂O₃ ratio[J].Bulletin of the Chinese Ceramic Society，2021，40（10）：3479-3489.
6	EDWIN E J， ELMER N J.Process for production faujasite：US，3492090[P].1970-01-27.
7	THANGARAJ A， KUMAR R.N.m.r.study of soluble aluminosilicate precursors in zeolite Y synthesis[J].Zeolites，1990，10（2）：117-120.
8	付维，舒兴田，祝惠华，等.含稀土五元环结构高硅沸石的制备方法：中国，1058382A[P].1992-02-05.
9	李玉琴，胡娜，张飞，等.异相晶种诱导快速合成低硅菱沸石分子筛[J].无机化学学报，2018，34（12）：2143-2152.
	LI Yuqin， HU Na， ZHANG Fei，et al.Rapid synthesis of low-silica chabazite zeolite with the addition of heterogenous seeds[J].Chinese Journal of Inorganic Chemistry，2018，34（12）：2143-2152.
10	张宇，王亚男，刘稳，等.晶种导向合成MOR分子筛及其催化应用[J].天然气化工—C1化学与化工，2022，47（2）：54-60，68.
	ZHANG Yu， WANG Yanan， LIU Wen，et al.Seed directed synthesis of mordenite zeolite and its catalytic application[J].Natural Gas Chemical Industry，2022，47（2）：54-60，68.
11	张海瑞，陈军.NaY分子筛清洁化生产工艺方法探究[J].工业催化，2022，30（2）：54-57.
	ZHANG Hairui， CHEN Jun.A probe into the clean production processes for NaY molecular sieves[J].Industrial Catalysis， 2022，30（2）：54-57.
12	姜山，李朝昕，蔡智军.导向剂陈化时间及晶化温度对NaY分子筛质量的影响[J].工业催化，2021，29（1）：50-52.
	JIANG Shan， LI Zhaoxin， CAI Zhijun.Effect of aging time and crystallization temperature of directing agent on the quality of NaY Zeolite[J].Industrial Catalysis，2021，29（1）：50-52.

样品	添加量/%	相对结晶度/%	晶胞常数a₀/nm
NaY-0	0.0	95	2.469
NaY-0.8	0.8	88	2.467
NaY-1.2	1.2	75	2.466
NaY-2.5	2.5	63	2.466

项目	S_BET/ （m²·g^-1）	S_micro/ （m²·g^-1）	S_ext/ （m²·g^-1）	V_total/ （mL·g^-1）	V_micro/ （mL·g^-1）	V_meso/ （mL·g^-1）
NaY-0	683.75	635.54	46.00	0.40	0.33	0.07
NaY-0.8	661.43	619.40	42.04	0.36	0.32	0.04
NaY-1.2	633.04	582.67	50.37	0.34	0.30	0.04
NaY-2.5	550.78	508.75	42.04	0.30	0.26	0.04
