偏硼酸镁在氯化锂水溶液中水解的硼物种转化与分布规律

doi:10.19964/j.issn.1006-4990.2022-0358

摘要/Abstract

摘要：

盐湖卤水含有氯化锂和硼酸盐，而硼又是盐湖提锂过程的主要干扰因素之一。为确定硼在卤水中的存在形态和分布特征，重点对硼物种在氯化锂水溶液中的分布规律开展研究。通过研究偏硼酸镁在氯化锂浓度从零到饱和的系列水溶液中水解的硼物种固液相特征，获得了液相硼物种分布和浓度状态及其随氯化锂浓度的变化规律。结果表明偏硼酸镁在水中的水解固相为多水硼镁石；在低浓度氯化锂溶液中的水解产物为章氏硼镁石和柱硼镁石，但不生成多水硼镁石；在高浓氯化锂水溶液中，只有柱硼镁石生成；虽然偏硼酸镁与水解固相共存，但它不是稳定固相，不能与液相处于固液平衡态。液相硼物种分布不仅与pH相关，还与氯化锂浓度有关，氯化锂浓度较低时B₃O₃（OH）₄^-占据液相总硼的55%以上，随着氯化锂浓度的增加，B₃O₃（OH）₄^-的分布值减小，而B₅O₆（OH）₄^-显著增加。在氯化锂全浓度范围，B（OH）₄^-和B₃O₃（OH）₄^-始终是浓度最高的硼物种。B₃O₃（OH）₅^2-、B₄O₅（OH）₄^2-、B（OH）₄^-分别是多水硼镁石、章氏硼镁石、柱硼镁石的阴离子构型，其浓度与固相溶解度有关，而没有对应固相生成的B₃O₃（OH）₄^-和B₅O₆（OH）₄^-在溶液中能维持较高的浓度。这些结果和大量的物种转化数据，对认知卤水硼的特性和量化表达硼在卤水中的分布提供了重要依据。

关键词: Mg（BO₂）₂, LiCl水溶液, 拉曼光谱, 硼物种, 溶液结构, 化学反应

Abstract:

Salt lake brine contains lithium chloride and borate，and boron is one of the main interference factors in the process of recovering lithium from salt lake.In order to know the characteristics of boron species distributed in brine，the distribution law of boron species in lithium chloride aqueous solution was mainly studied.The distribution and concentration state of liquid boron species and their variate behavior with lithium chloride concentration were obtained by studying the solid and liquid boron species produced from the reactions of Mg（BO₂）₂hydrolyzed in a series of aqueous solutions with LiCl concentration from zero to saturation.The results showed that inderite formed when Mg（BO₂）₂was decomposed in water；hungchsaoite and pinnoite but notinderite would generate when Mg（BO₂）₂was decomposed in LiCl aqueous solution with a lower concentration； and only pinnoitewould form in high concentration LiCl aqueous solution.Although Mg（BO₂）₂ was coexisted with hydrolyzed solid phase，but it was not a stable salt and could not be in phase equilibrium with the liquid phase.The distribution of liquid boron species was not only related to pH，but also to LiCl concentration.When LiCl concentration was low，B₃O₃（OH）₄^-was more than 55% of the total liquid boron.The distribute rate of B₃O₃（OH）₄^- was decreased and

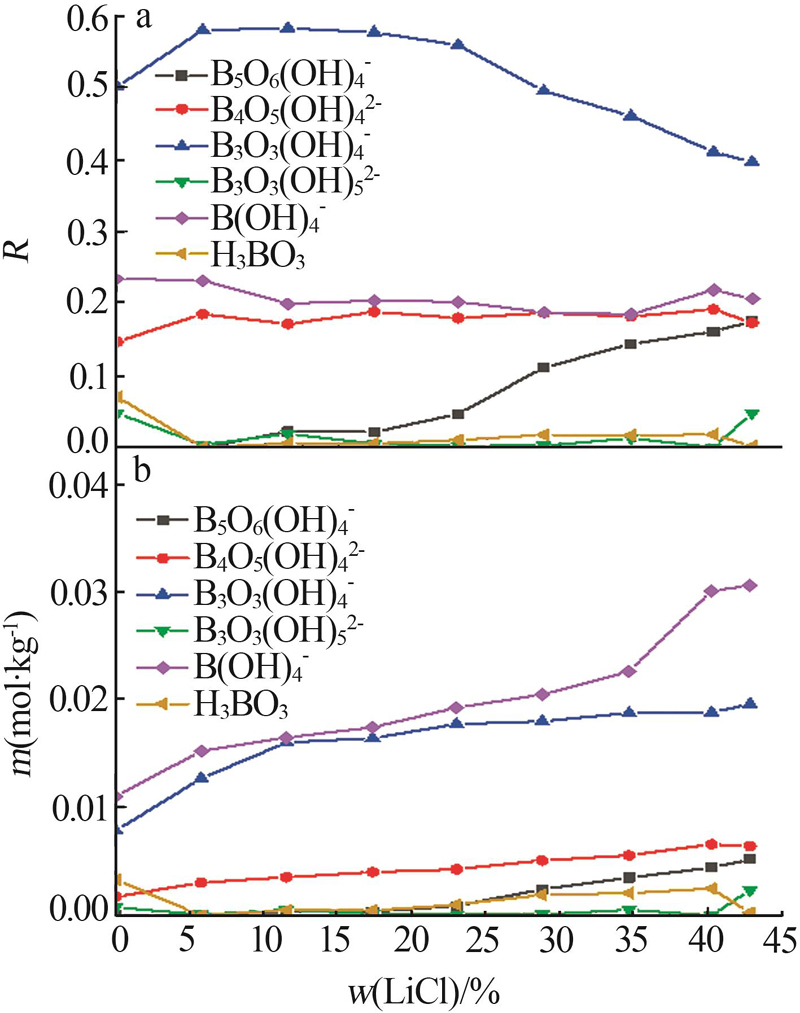

B₅O₆（OH）₄^- was increased significantly while LiCl concentration was increased.B（OH）₄^- and B₃O₃（OH）₄^-were the boron species with highest concentration in all the LiCl concentration range.B₃O₃（OH）₅^2-，B₄O₅（OH）₄^2- and B（OH）₄^- were the anionic configurations of inderite，hungchsaoite and pinnoite respectively，moreover their concentrations were related to the solubility of the solid phase，while B₃O₃（OH）₄^- and B₅O₆（OH）₄^- were not corresponding to solid salt，but could maintain higher concentrations.These results and a large number of species data provided an important basis for recognizing the characteristics of boron in brine and quantifying the distribution of boron in brine.

Key words: Mg（BO₂）₂, LiCl aqueous solution, raman spectroscopy, solution structure, boron species, chemical reactions

中图分类号:

TQ128.1

魏凤单, 周桓, 夏攀平, 赵鋆. 偏硼酸镁在氯化锂水溶液中水解的硼物种转化与分布规律[J]. 无机盐工业, 2023, 55(4): 45-53.

WEI Fengdan, ZHOU Huan, XIA Panping, ZHAO Yun. Boron species transformation and distribution law of Mg（BO₂）₂decomposed in LiCl aqueous solution[J]. Inorganic Chemicals Industry, 2023, 55(4): 45-53.

图/表 10

表1

表2

表3

表4

图1

图2

图3

图4

图5

表5

参考文献 38

1	高世扬，宋彭生，夏树屏，等.盐湖化学：新类型硼锂盐湖[M].北京：科学出版社，2007.
2	高世扬，符廷进，王建中.盐卤硼酸盐化学：Ⅲ.盐卤在动态蒸发条件下硼酸镁的极限溶解度[J].无机化学学报，1985，1：97-102.
	GAO Shiyang， FU Tingjin， WANG Jianzhong.Chemistry of borate in salt lake brine—Ⅲ.Maximum solubility of Mg-borate in concentrated salt lake brine[J].Chinese Journal of Inorganic Chemistry，1985，1：97-102.
3	乌志明，崔香梅，郑绵平.高镁含硼盐卤体系反常现象解析[J].无机化学学报，2012，28（1）：30-34.
	WU Zhiming， CUI Xiangmei， ZHENG Mianping.Analysis of abnormal phenomena in high magnesium boron containing salt brine system[J].Chinese Journal of Inorganic Chemistry，2012，28（1）：30-34.
4	EDWARDS J O.Detection of anionic complexes by pH measurements.I.polymeric borates[J].Journal of the American Chemical Society，1953，75（24）：6151-6154.
5	EVEREST D A， POPIEL W J.Ion-exchange studies of solutions of borates[J].Journal of the Chemical Society（Resumed），1956.Doi：10.1039/JR9560003183 .
6	INGRI N， ERVASTI A， KROHN C，et al.Equilibrium studies of polyanions.8.On the first equilibrium steps in the hydrolysis of boric acid，a comparison between equilibria in 0.1 M and 3.0 M NaClO₄[J].Acta Chemica Scandinavica，1962，16：439-448.
7	SPESSARD J E.Investigations of borate equilibria in neutral salt solutions[J].Journal of Inorganic and Nuclear Chemistry，1970，32（8）：2607-2613.
8	MESMER R E， BAES C F Jr， SWEETON F H.Acidity measurements at elevated temperatures.Ⅵ.Boric acid equilibriums[J].Inorganic Chemistry，1972，11（3）：537-543.
9	刘宜娜，杨荣杰，梁嘉香，等.磷核磁共振表征聚磷酸铵聚合度影响因素研究[J].无机盐工业，2018，50（3）：66-68.
	LIU Yina， YANG Rongjie， LIANG Jiaxiang，et al.Characterization of polymerization degree of ammonium polyphosphate by ³¹P-NMR[J].Inorganic Chemicals Industry，2018，50（3）：66-68.
10	王晓燕，张春春.奥美拉唑的核磁共振研究[J].实验科学与技术，2022，20（1）：11-15.
	WANG Xiaoyan， ZHANG Chunchun.The study of nuclear magnetic resonance for omeprazole[J].Experiment Science and Technology，2022，20（1）：11-15.
11	PENG Jiaoyu， CHEN Jing， DONG Yaping，et al.Investigations on Mg-borate kinetics and mechanisms during evaporation，dilution and crystallization by Raman spectroscopy[J].Spectrochimica Acta Part A：Molecular and Biomolecular Spectroscopy，2018，199：367-375.
12	GE Haiwen， ZHOU Yongquan， LIU Hongyan，et al.Molecular interactions in aqueous solutions of polyborates at different acidity based on the Raman spectroscopy data at 25 ℃[J].Russian Journal of Physical Chemistry A，2017，91（10）：1925-1931.
13	陈帅，王旭阳，李非，等.强磁场下NH₄Cl水溶液结构的拉曼光谱研究[J].光谱学与光谱分析，2021，41（1）：116-121.
	CHEN Shuai， WANG Xuyang， LI Fei，et al.Study of Raman spectroscopy on the structure of NH₄Cl aqueous solution under strong magnetic field[J].Spectroscopy and Spectral Analysis，2021， 41（1）：116-121.
14	阎波，周桓，李水秀.共聚焦拉曼光谱研究Mg²⁺和SO₄ ^2-缔合平衡作用[J].过程工程学报，2020，20（9）：1063-1073.
	YAN Bo， ZHOU Huan， LI Shuixiu.Studies on association equilibrium of Mg²⁺ and SO₄ ^2- by confocal Raman spectroscopy[J].The Chinese Journal of Process Engineering，2020，20（9）：1063-1073.
15	毕松岩，仲剑初.四水八硼酸钠的结构及合成机理研究[J].无机盐工业，2019，51（1）：43-45，61.
	BI Songyan， ZHONG Jianchu.Study on synthesis mechanism and structure of disodium octaborate tetrahydrate[J].Inorganic Che-Industry micals，2019，51（1）：43-45，61.
16	ZHOU Yongquan， FANG Chunhui， FANG Yan，et al.Polyborates in aqueous borate solution：A Raman and DFT theory investigation[J].Spectrochimica Acta Part A：Molecular and Biomolecular Spectroscopy，2011，83（1）：82-87.
17	LIU Zhihong， GAO Bo， LI Shuni，et al.Raman spectroscopic analysis of supersaturated aqueous solution of MgO·B₂O₃-32% MgCl₂-H₂O during acidification and dilution[J].Spectrochimica Acta Part A：Molecular and Biomolecular Spectroscopy，2004，60（13）：3125-3128.
18	李瑶瑶，周桓，王星帆，等.Mg（BO₂）₂在MgCl₂水溶液中的相平衡与化学平衡[J].无机化学学报，2020，36（8）：1421-1429.
	LI Yaoyao， ZHOU Huan， WANG Xingfan，et al.Phase equilibria and chemical equilibrium of Mg（BO₂）₂ in MgCl₂ aqueous solution[J].Chinese Journal of Inorganic Chemistry，2020，36（8）：1421-1429.
19	YOSHIDA K， NISHIMOTO S， YAMAGUCHI T.Structural analysis of hydrazinium trifluoroacetate aqueous solution by X-ray diffraction and empirical potential structure refinement modeling in the temperature range of 25 to-125 ℃[J].Journal of Molecular Liquids，2022，353.Doi：10.1016/j.molliq.2022.118802 .
20	ZHOU Yongquan， YAMAGUCHI T， IKEDA K，et al.Dihydrogen bonds in aqueous NaBD₄ solution by neutron and X-ray diffraction[J].The Journal of Physical Chemistry Letters，2020，11（5）：1622-1628.
21	FANG Chunhui， TOSHIO Y， HISANOBU W，et al.X-ray diffraction study on structure of aqueous Mn（NO₃）₂·6H₂O solution[J].Scientific Bulletin，1996，41（16）：1353-1358.
22	PHAM V T， FULTON J L.Contact ion-pair structure in concentrated cesium chloride aqueous solutions：An extended X-ray absorption fine structure study[J].Journal of Electron Spectroscopy and Related Phenomena，2018，229：20-25.
23	ZHU Fayan， YAMAGUCHI T， YOSHIDA K，et al.Ion hydration and association in aqueous potassium tetrahydroxyborate solutions[J].The Analyst，2020，145（6）：2245-2255.
24	ZHOU Yongquan， HIGA S， FANG Chunhui，et al.B（OH）₄ ^- hydration and association in sodium metaborate solutions by X-ray diffraction and empirical potential structure refinement[J].Physical Chemistry Chemical Physics，2017，19（40）：27878-27887.
25	LI Jun， XIA Shuping， GAO Shiyang.FT-IR and Raman spectroscopic study of hydrated borates[J].Spectrochimica Acta Part A：Molecular and Biomolecular Spectroscopy，1995，51（4）：519-532.
26	王斌，邓小川，史一飞，等.碳酸锂在水和NaCl-KCl溶液体系中溶解度的在线测定[J].无机盐工业，2021，53（7）：73-79.
	WANG Bin， DENG Xiaochuan， SHI Yifei，et al.Online determination of the solubility of lithium carbonate in water and NaCl-KCl solution system[J].Inorganic Chemicals Industry，2021，53（7）：73-79.
27	贾永忠.硼酸盐化学—硼酸盐水溶液振动光谱和硼酸盐物理化学[D].兰州：兰州大学，2000.
	JIA Yongzhong.Borate chemistry-vibration spectrum of borate solution and physical chemistry of borate[D].Lanzhou：Lanzhou University，2000.
28	FANG Chunhui， FANG Yan， ZHOU Yongquan，et al.Recent progress on structure of aqueous polyborate solutions[J].Journal of Salt Lake Research，2019，27（2）：11-39，2.
29	ZHANG Tao， LI Dan， MENG Lingzong.Recent progresses on the boron species in aqueous solution：Structure，phase equilibria，metastable zone width（MZW） and thermodynamic model[J].Reviews in Inorganic Chemistry，2021，41（1）：49-60.
30	ZHOU Huan， GU Xiaolong， DAI Yaping，et al.Thermodynamic modeling and phase diagram prediction of salt lake brine systems.I.Aqueous Mg²⁺-Ca²⁺-Cl^- binary and ternary systems[J].Chinese Journal of Chemical Engineering，2020，28（9）：2391-2408.
31	ZHOU Huan， WU Peng， LI Wenxuan，et al.Thermodynamic modeling and phase diagram prediction of salt lake brine systemsⅡ.Aqueous Li⁺-Na⁺-K⁺-SO₄ ^2- and its subsystems[J].Chinese Journal of Chemical Engineering，2021，34：134-149.
32	LI Dongdong， ZENG Dewen， YIN Xia，et al.Phase diagrams and thermochemical modeling of salt lake brine systems.Ⅳ.Thermodynamic framework and program implementation for multicomponent systems[J].Calphad，2020，71.Doi：10.1016/j.calphad.2020. 101806 .
33	CHEN Lele， LI Dan， GUO Yafei，et al.Experimental data and thermodynamic model in the salt-water ternary system（NaBO₂+Na₂B₄O₇+H₂O） at T=298.15 K and p=0.1 MPa[J].Journal of Chemical & Engineering Data，2019，64（12）：5878-5885.
34	YANG Lan， LI Dan， ZHANG Tao，et al.Thermodynamic phase equilibria in the aqueous ternary system NaCl-NaBO₂-H₂O：Experimental data and solubility calculation using the Pitzer mo-del[J].The Journal of Chemical Thermodynamics，2020，142.Doi：10.1016/j.jct.2019.106021 .
35	MAEDA M， HIRAO T， KOTAKA M，et al.Raman spectra of polyborate ions in aqueous solution[J].Journal of Inorganic and Nuclear Chemistry，1979，41（8）：1217-1220.
36	夏树屏，李军，高世扬.盐卤硼酸盐化学：ⅩⅩⅧ.氯柱硼镁石的激光拉曼光谱[J].无机化学学报，1995，11（2）：152-158.
	XIA Shuping， LI Jun， GAO Shiyang.Laser Raman spectroscopy of chloropinnoite[J].Journal of Inorganic Chemistry，1995，11（2）：152-158.
37	张林进，叶旭初.水溶液中硼氧配阴离子的存在形式及影响因素[J].无机盐工业，2008，40（2）：4-8.
	ZHANG Linjin， YE Xuchu.The existing forms and influencing factors of the polyborate anions in aqueous solution[J].Inorganic Chemicals Industry，2008，40（2）：4-8.
38	谢先德.硼酸盐晶体结构特征和硼酸盐矿物的结晶化学分类[J].地质论评，1964，10（3）：210-223.
	XIE Xiande.Structural characteristics of borate crystals and crystal chemical classification of borate minerals[J].Geological Review，1964，10（3）：210-223.

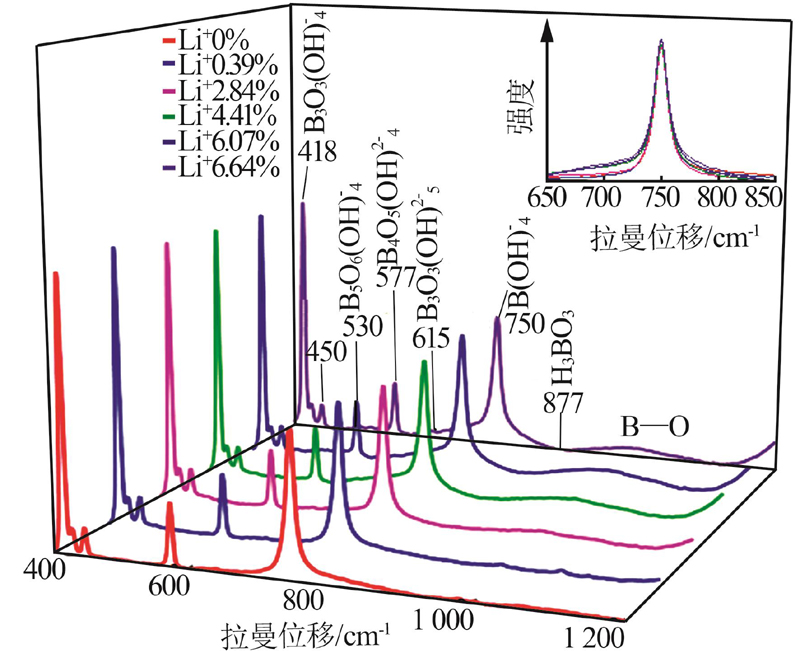

硼物种	优势区 pH*	峰位（本文）/ cm^-1	峰位（参考文献）/ cm^-1
H₃BO₃	<4.0	877	877^[35]、878^[36]、870~880^[37]
B（OH）₄^-	>10	750	740~755^[37]
B₃O₃（OH）₄^-	7.8	418、450	440~500^[37]、442^[37]
B₃O₃（OH）₅^2-	10.2	615	610~620^[37]
B₄O₅（OH）₄^2-	8.8	577	577^[36]、560~570^[37]
B₅O₆（OH）₄^-	6.2	530	520~530^[37]

组别	w（LiCl）/%	pH	组别	w（LiCl）/%	pH
A₀	0.00	7.00	A₅	28.83	7.67
A₁	5.78	8.87	A₆	34.72	7.24
A₂	11.54	8.66	A₇	40.29	6.80
A₃	17.37	8.40	A₈	42.90	6.64
A₄	23.04	8.23

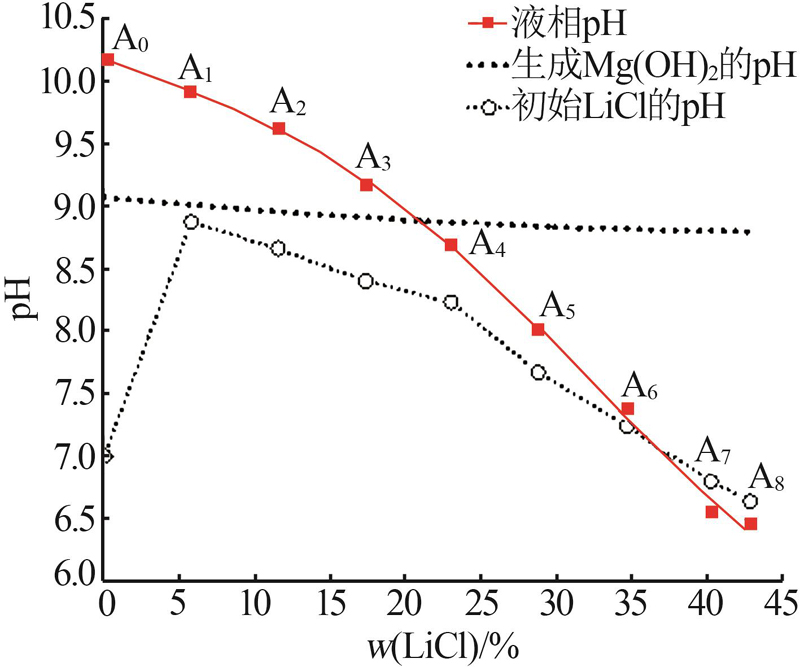

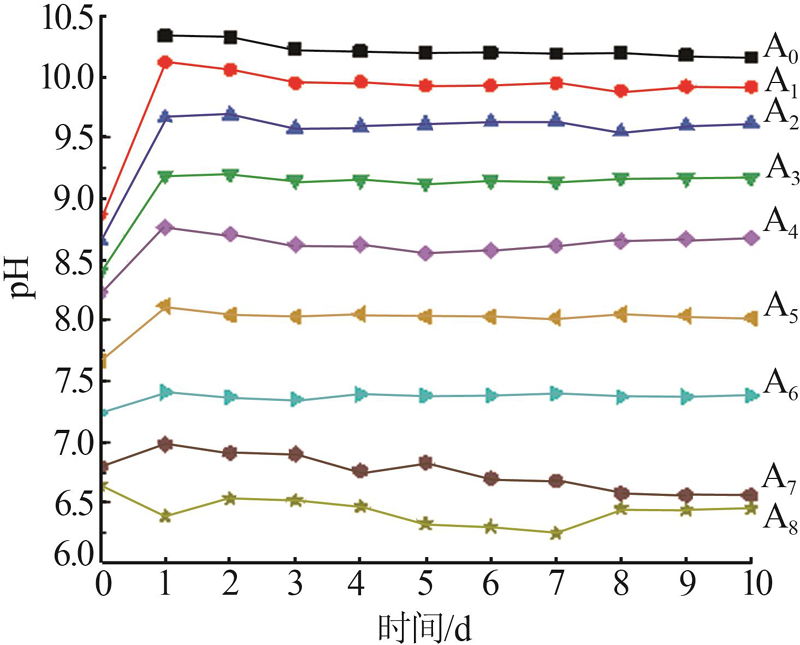

组别	液相pH
组别	1 d	2 d	3 d	4 d	5 d	6 d	7 d	8 d	9 d	10 d
A₀	10.34	10.33	10.23	10.21	10.20	10.20	10.19	10.20	10.18	10.16
A₁	10.12	10.06	9.95	9.96	9.93	9.93	9.95	9.89	9.92	9.95
A₂	9.66	9.69	9.58	9.59	9.61	9.63	9.64	9.55	9.60	9.62
A₃	9.19	9.20	9.15	9.15	9.13	9.15	9.14	9.17	9.17	9.07
A₄	8.76	8.71	8.62	8.62	8.55	8.57	8.61	8.65	8.67	8.68
A₅	8.12	8.04	8.03	8.05	8.03	8.03	8.02	8.05	8.04	8.02
A₆	7.41	7.37	7.35	7.39	7.38	7.38	7.40	7.37	7.37	7.38
A₇	6.98	6.91	6.90	6.76	6.83	6.70	6.68	6.58	6.56	6.64
A₈	6.39	6.53	6.52	6.47	6.33	6.30	6.25	6.45	6.44	6.45

试验编号		液相组成质量分数/%				密度/ （kg·L^-1）	pH	固相组成质量分数/%				水解固相
试验编号		Mg²⁺	Li⁺	Cl^-	B₂O₃	密度/ （kg·L^-1）	pH	Mg²⁺	Li⁺	Cl^-	B₂O₃	水解固相
1 d	A₀	0.01	0.00	0.00	0.18	1.001	10.34	28.05	0.00	0.00	43.12	—
	A₁	0.01	0.10	4.75	0.24	1.035	10.12	26.18	0.45	1.24	46.86	—
	A₄	0.01	3.38	18.97	0.28	1.140	8.76	15.79	1.81	8.00	32.96	—
	A₇	0.02	5.97	33.20	0.30	1.269	6.98	16.28	2.37	8.33	32.09	—
2 d	A₀	0.01	0.00	0.00	0.16	1.000 6	10.23	27.47	0.00	0.00	45.02	—
	A₁	0.02	0.44	4.74	0.24	1.034 4	9.95	26.25	0.34	1.58	42.24	—
	A₄	0.02	3.44	18.99	0.26	1.141 9	8.62	16.57	2.33	1.67	27.73	—
	A₇	0.02	6.01	33.07	0.28	1.268 8	6.90	17.26	2.58	9.99	43.38	—
5 d	A₀	0.02	0.00	0.00	0.17	1.000 8	10.20	35.51	0.00	0.00	55.17	—
	A₁	0.02	0.41	4.84	0.24	1.034 4	9.93	26.69	0.27	7.09	42.55	—
	A₄	0.02	3.41	19.13	0.25	1.141 9	8.55	16.28	1.96	24.52	33.68	—
	A₇	0.03	6.02	33.53	0.29	1.268 6	6.83	18.97	1.84	24.81	43.13	—
10 d	A₀	0.01	0.00	0.00	0.16	1.000 2	10.16	20.06	0.00	0.00	32.25	S0+S1+S4
	A₁	0.02	0.39	4.78	0.22	1.034 3	9.92	19.43	2.01	10.60	35.32	S0+S2+S3+S4
	A₂	0.02	1.64	9.60	0.25	1.068 3	9.62	18.86	2.00	10.84	34.67	S0+S2+S3+S4
	A₃	0.02	2.84	14.28	0.25	1.104 4	9.17	19.00	2.05	10.73	33.92	S0+S2+S3+S4
	A₄	0.02	3.41	18.85	0.26	1.137 6	8.68	18.98	1.64	9.29	55.34	S0+S3
	A₅	0.02	4.41	23.81	0.27	1.181 5	8.02	18.29	2.23	11.16	32.48	S0+S3
	A₆	0.02	5.10	28.53	0.28	1.223 8	7.38	18.71	2.37	11.91	29.53	S0+S3
	A₇	0.03	6.07	32.40	0.29	1.261 0	6.56	16.81	1.40	13.34	32.26	S0+S3
	A₈	0.03	6.64	35.78	0.30	1.287 0	6.45	10.64	5.35	27.88	18.31	S0+S3+S5
