盐硝联产芒硝水不溶物的产生与控制

doi:10.19964/j.issn.1006-4990.2021-0649

摘要/Abstract

摘要：

针对真空制盐-盐硝联产五效蒸发工艺中芒硝所含水不溶物的含量过多、导致卤水浊度超标影响芒硝质量的问题，研究分析水不溶物产生的源头，找出控制水不溶物生成的方法具有重要意义。采用X射线衍射（XRD）、电子扫描显微镜（SEM-EDS）和红外光谱分析（FT-IR）等分析手段对芒硝中水不溶物的物相组成和形貌特性进行分析，确定芒硝水不溶物主要成分为方解石型碳酸钙。发现水不溶物形成的主要原因是盐系统中的钙离子浓度过高，此时溶液过饱和度高、处于不稳定状态，碳酸钙析出较快，结晶数目较多、颗粒小。小颗粒的碳酸钙漂浮在循环母液中通过转卤进入硝系统，与硝系统本身产生的碳酸钙相加导致芒硝中水不溶物的含量超标。针对此问题提出了源头调控的方案。在净化过程中当碳酸钠的质量浓度由1.32 g/L调整为1.35~1.38 g/L时，可以控制卤水中钙离子与碳酸根的平衡，降低盐、硝系统中的钙离子浓度，进而达到控制水不溶物的含量。在新一轮工业化生产中，采用源头调控的方法对芒硝中水不溶物进行了有效控制，芒硝质量得到了明显提升。

关键词: 真空制盐, 盐硝联产, 芒硝, 水不溶物

Abstract:

In view of the excessive content of water insoluble matter in the five?effect evaporation process of vacuum NaCl-Na₂SO₄ co?production，which leads to excessive brine turbidity and affects the quality of sodium sulfate，it is of great significance to study and analyze the source of water insoluble substance and find out the method to control the water insoluble substance.X-ray diffraction（XRD），scanning electron microscopy（SEM-EDS） and infrared spectroscopy（FT-IR） modern analysis techniques were used to analyze the phase composition and morphology characteristics of water insolubles in sodium sulfate.It was determined that the main component of water insoluble in sodium sulfate was calcite calcium carbonate.It was found that the formation of water insoluble matter was mainly due to the high calcium ion concentration in the salt system.At this time，the solution was in an unstable state with high supersaturation，rapid precipitation of calcium carbonate，large number of crystals and small particles.The small particle calcium carbonate floated in the circulating brine and entered the sodium sulfate system through brine transfer，which was added with the calcium carbonate produced by the sodium sulfate system itself，resulting in the content of insoluble matter in sodium sulfate exceeding the standard.Aiming at this problem，the scheme of source regulation was put forward.In the purification process，when the addition amount of sodium carbonate was adjusted from 1.32 g/L to 1.35~1.38 g/L，the balance between calcium and carbonate in brine could be controlled，and the calcium ion concentration in salt and sodium sulfate system could be reduced，so as to control the excessive content of water insoluble substances.In the new round of industrial production，using the method of source control，the water insoluble matter in sodium sulfate had been effectively controlled，and the quality of sodium sulfate had been significantly improved.

Key words: vacuum salt making, co-production of salt and sodium sulfate, sodium sulfate, water insoluble substance

中图分类号:

TQ131.12

郑三强,李兴彬,罗兴国,魏昶,黄星,邓志敢,李旻廷. 盐硝联产芒硝水不溶物的产生与控制[J]. 无机盐工业, 2022, 54(8): 90-95.

ZHENG Sanqiang,LI Xingbin,LUO Xingguo,WEI Chang,HUANG Xing,DENG Zhigan,LI Minting. Production and control of water insoluble substance in sodium sulfate produced by NaCl-Na₂SO₄ co?production[J]. Inorganic Chemicals Industry, 2022, 54(8): 90-95.

图/表 8

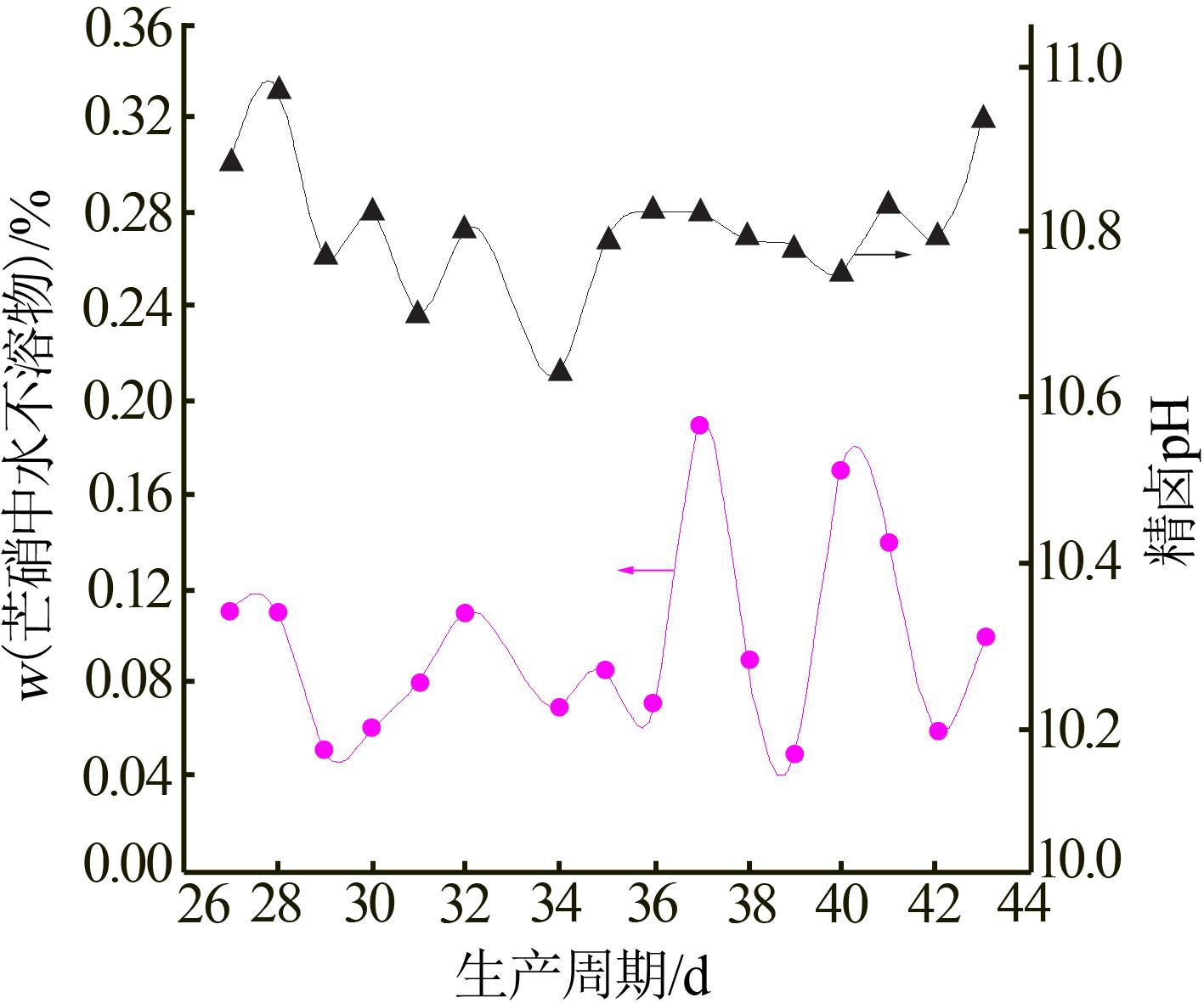

图1

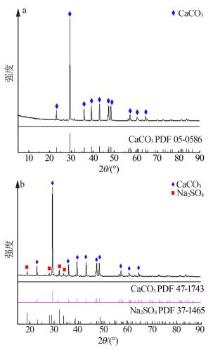

图2

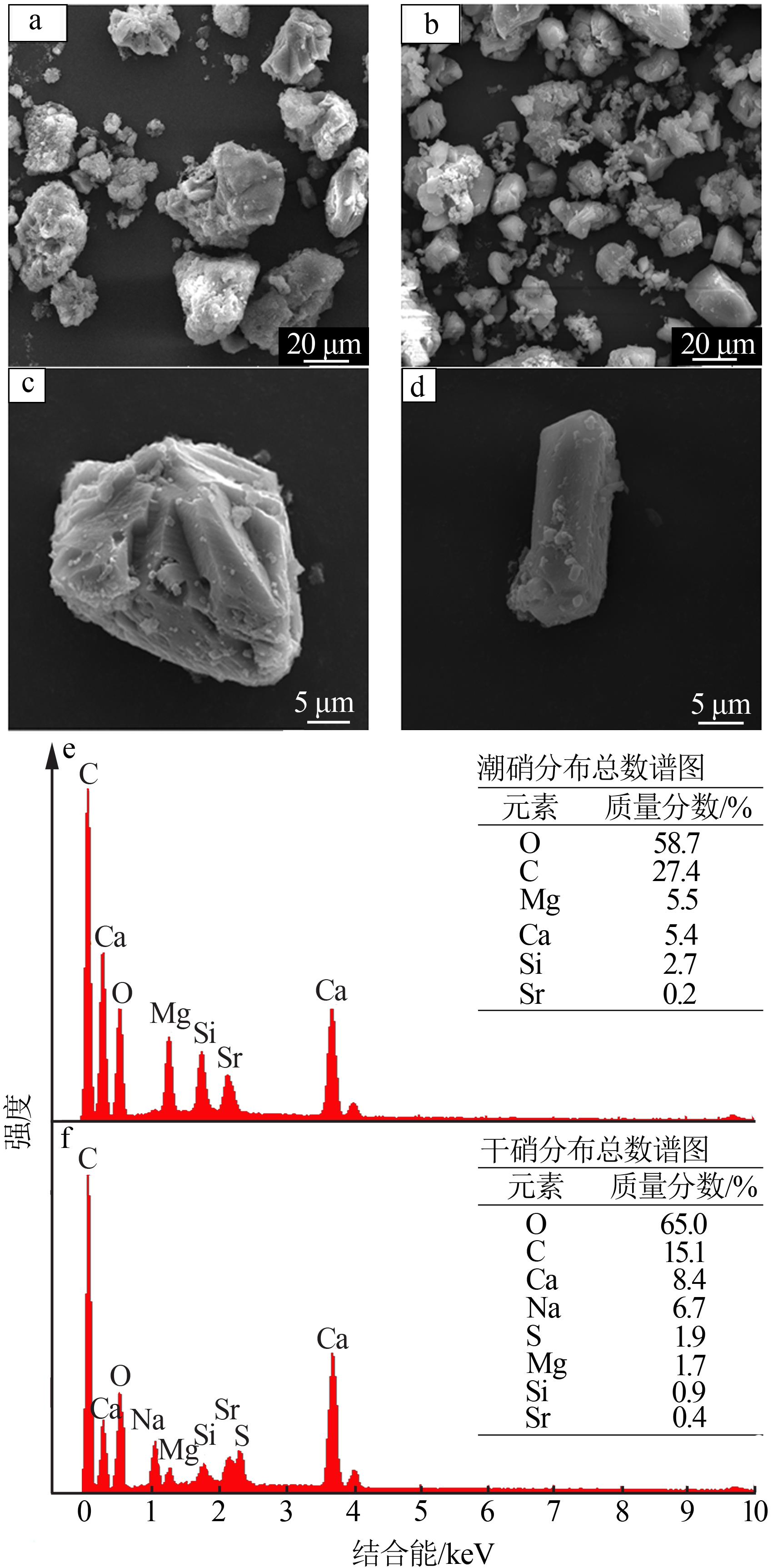

图3

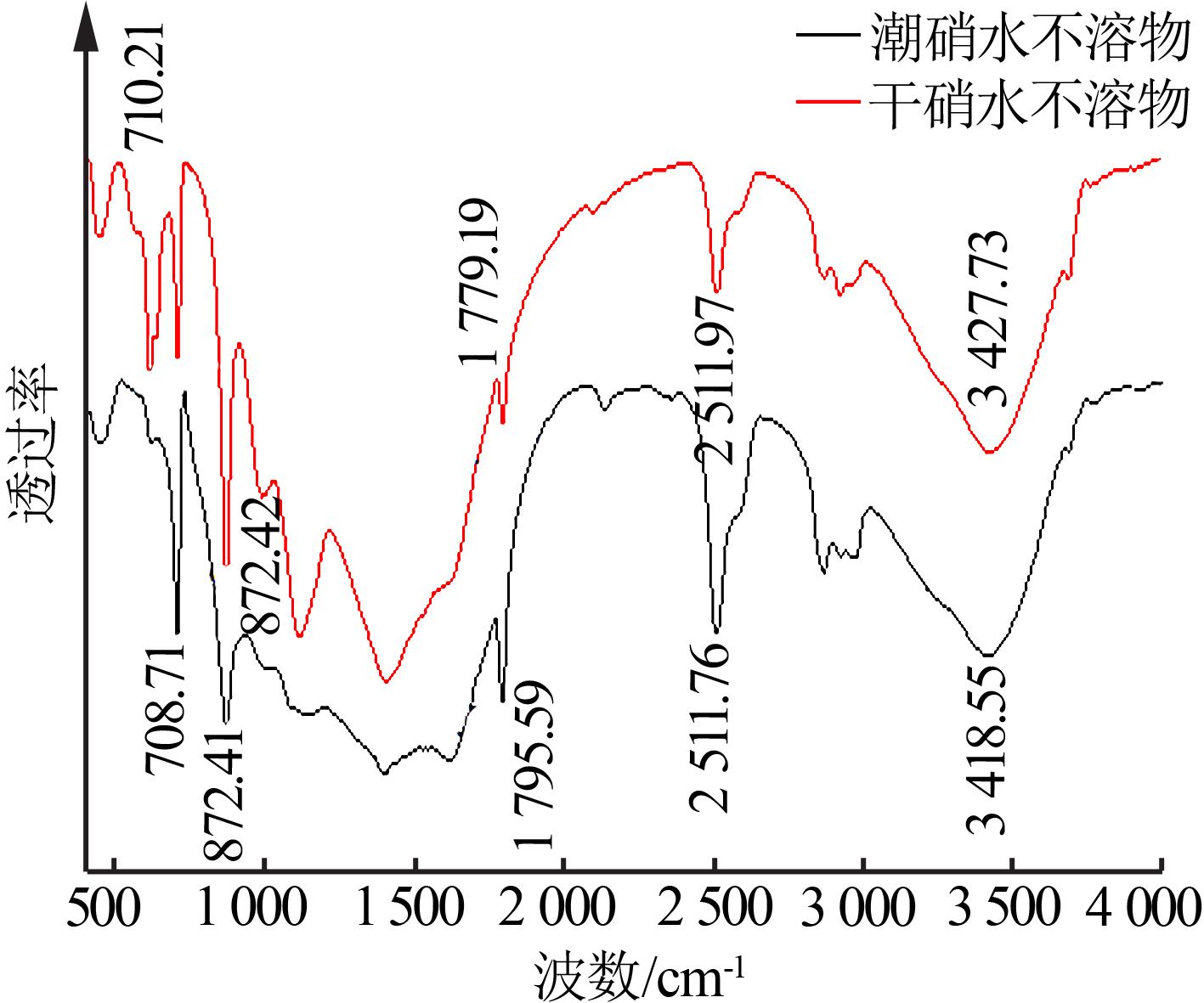

图4

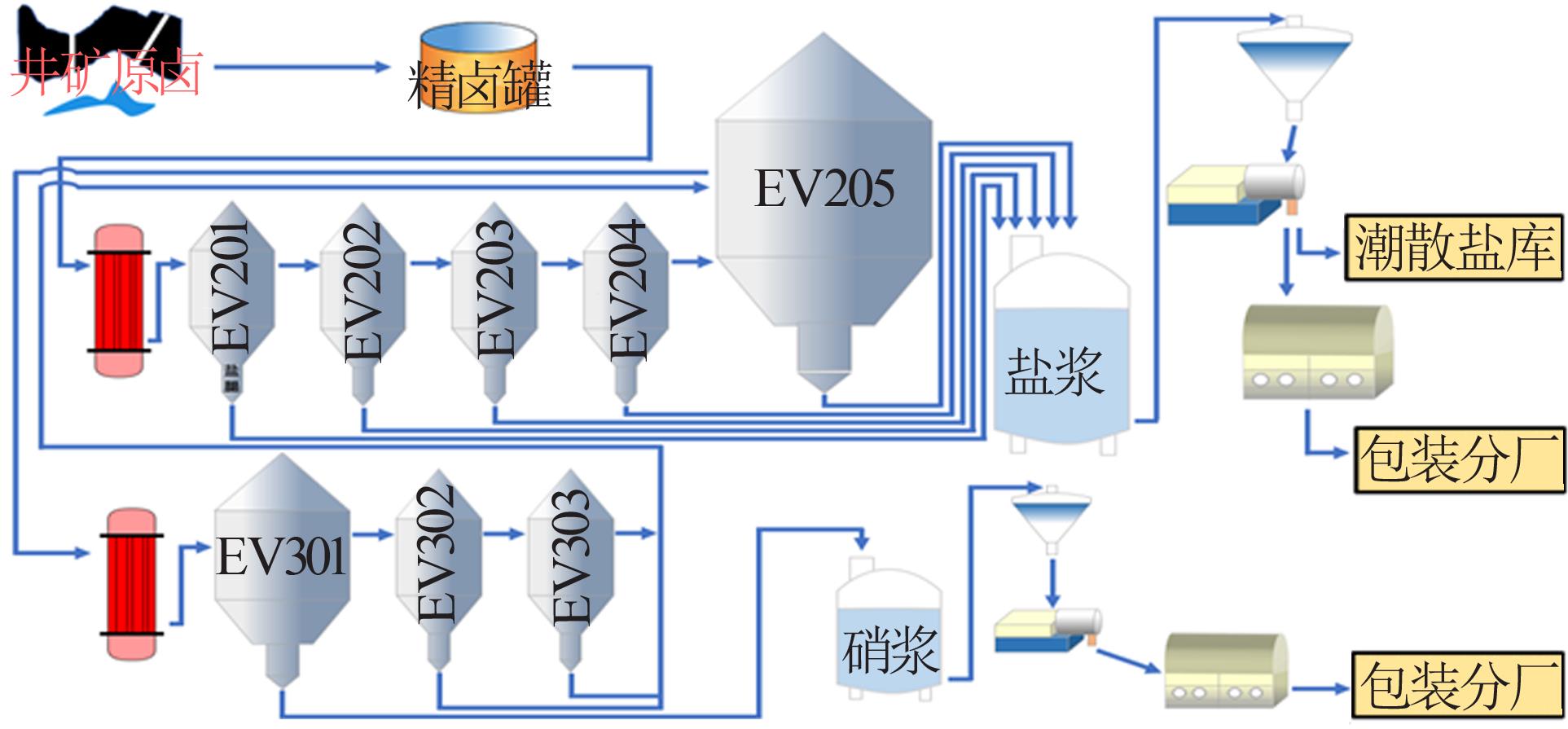

图5

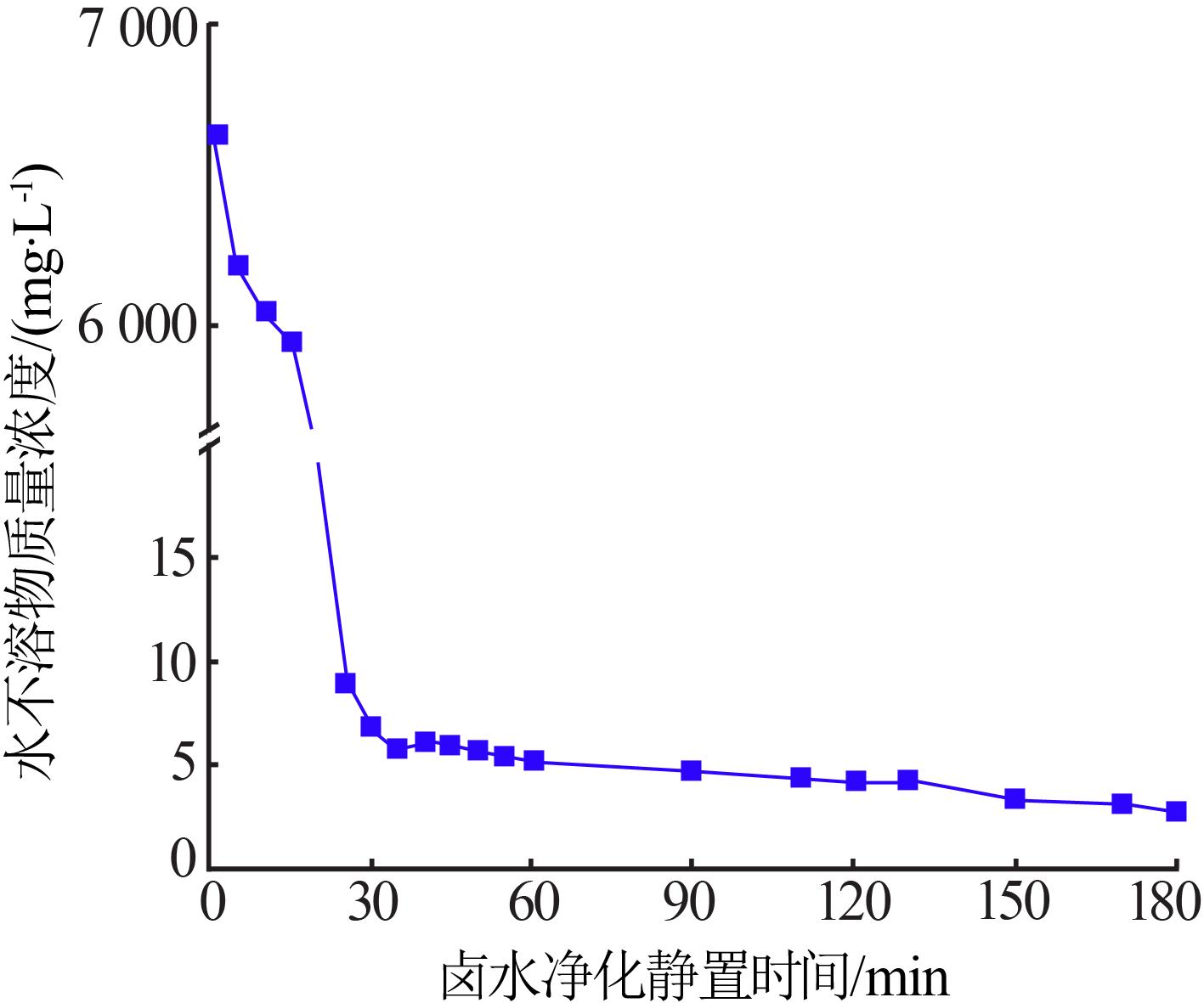

图6

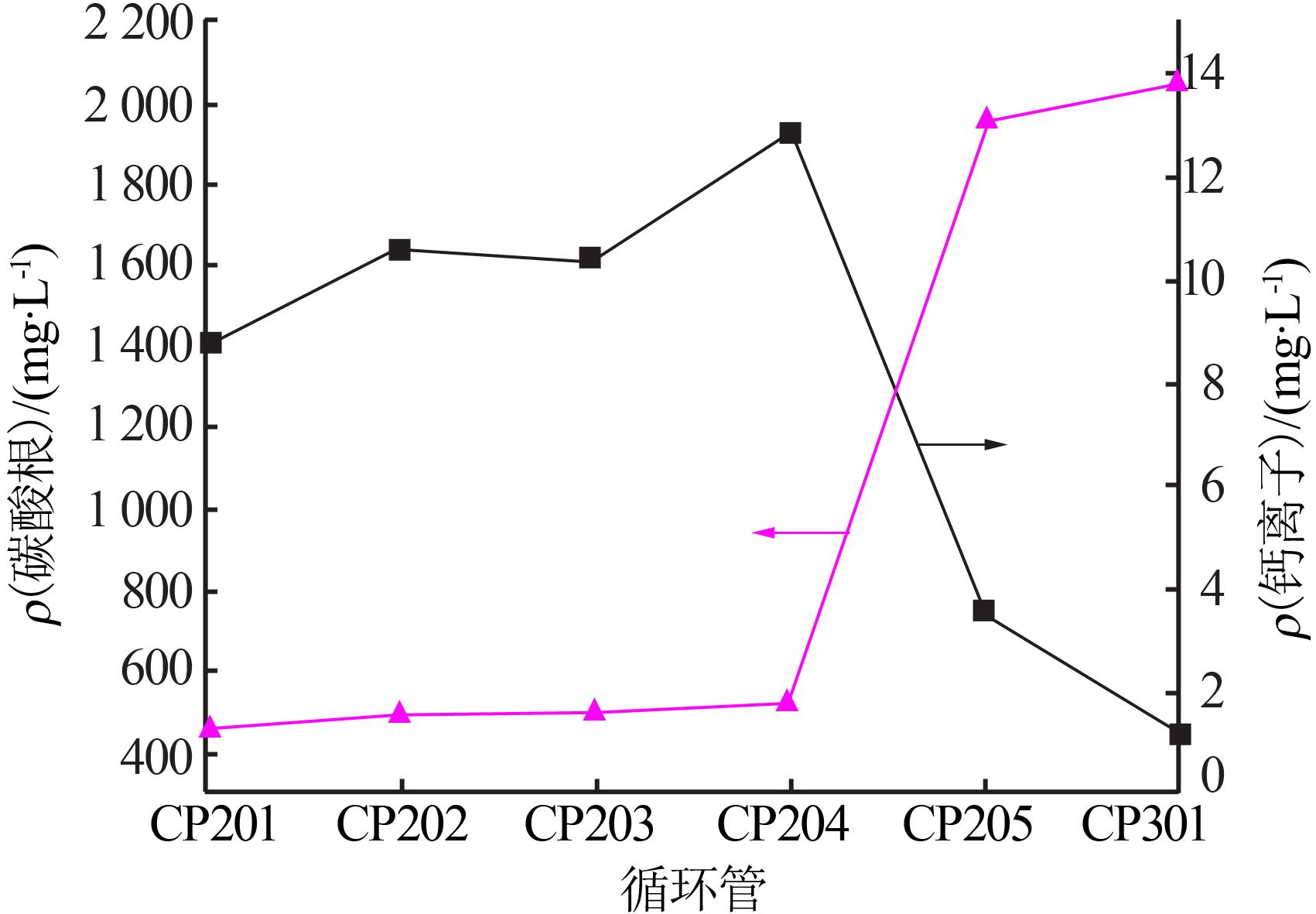

图7

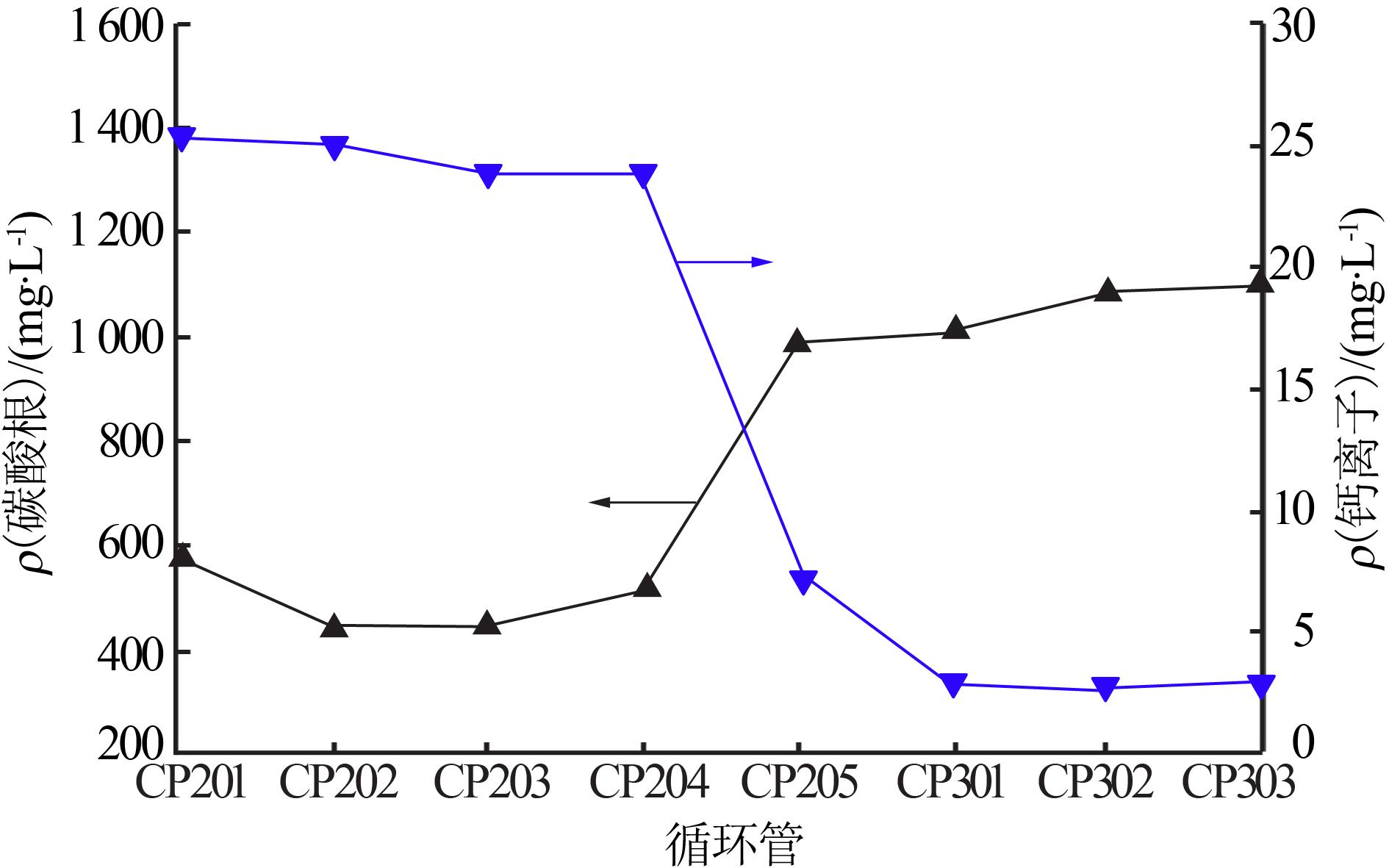

图8

参考文献 17

1	苏家庆.真空制盐［M］.北京：轻工业出版社，1983：1-5.
	SU Jiaqing.Vacuum salt［M］.Beijing：Light Industry Press，1983：1-5.
2	李宏伟，罗兴国，杨丽梅，等.真空蒸发盐硝联产换热系统结垢分析［J］.中国井矿盐，2021，52（4）：15-18.
	LI Hongwei， LUO Xingguo， YANG Limei，et al.Scaling analysis of heat exchange system for salt and mirabilite co⁃production by va⁃
	cuum evaporation［J］.China Well and Rock Salt，2021，52（4）：15-18.
3	彭赛军，李家强.芒硝型卤水原卤热法分离盐硝工艺研究建议［J］.中国井矿盐，2021，52（2）：1-3.
	PENG Saijun， LI Jiaqiang.Study suggestion on separation of salt nitrat by thermal method of raw brine of mirabilite type brine［J］.China Well and Rock Salt，2021，52（2）：1-3.
4	王卫，席洋，李荣.盐硝联产改五效真空制盐工艺改造［J］.中国井矿盐，2018，49（4）：3-6.
	WANG Wei， XI Yang， LI Rong.Salt⁃nitre production transforming into five⁃effect vacuum salt making technique［J］.China Well and Rock Salt，2018，49（4）：3-6.
5	王倩倩.碳酸钙矿物的晶型调控试验研究［D］.包头：内蒙古科技大学，2020.
	WANG Qianqian.Study on crystal regulation of calcium carbonate mineral［D］.Baotou：Inner Mongolia University of Science & Technology，2020.
6	KETRANE R， SAIDANI B， GIL O，et al.Efficiency of five scale inhibitors on calcium carbonate precipitation from hard water：Effect of temperature and concentration［J］.Desalination，2009，249（3）：1397-1404.
7	WU Zhen， DAVIDSON J H， FRANCIS L F.Effect of water chemistry on calcium carbonate deposition on metal and polymer surfac⁃
	es［J］.Journal of Colloid and Interface Science，2010，343（1）：176-187.
8	YANG Xiaodeng， XU Guiying， CHEN Yijian，et al.CaCO₃ crystallization controlled by（2-hydroxypropyl-3-butoxy） propylsuccinyl chitosan［J］.Powder Technology，2012，215/216：185-194.
9	GOPI S P， VIJAYA P， SUBRAMANIAN V K.Morphological and crystallization process of CaCO₃ in the presence of Aqua soft 330（AS 330）［J］.Powder Technology，2012，225：58-64.
10	DINAMANI M， KAMATH P V， SESHADRI R.Electrochemical synthesis of calcium carbonate coatings on stainless steel substrates［J］.Materials Research Bulletin，2002，37（4）：661-669.
11	斯泽浩.结晶热力学及成核动力学数值化建模与分析［D］.上海：华东理工大学，2021.
	SI Zehao.Numerical model and analysis for crystallization thermodynamics and nucleation kinetics［D］.Shanghai：East China University of Science and Technology，2021.
12	杜智英.井矿盐注、采卤管道结垢的影响因素及阻垢剂遴选［D］.东营：中国石油大学（华东），2017.
	DU Zhiying.The influence factors of pipeline scaling and selection of scale inhibitors［D］.Dongying：China University of Petroleum（Huadong），2017.
13	崔红艳.基于成核动力学理论的EDTA对不同种类水垢形成的影响及机理研究［D］.呼和浩特：内蒙古大学，2021.
	CUI Hongyan.The study of the effect and mechanism of EDTA on the formation of different forms scale based on nucleation kinetics theory［D］.Hohhot：Inner Mongolia University，2021.
14	KELLAND M A.Effect of various cations on the formation of calcium carbonate and Barium sulfate scale with and without scale inhibitors［J］.Industrial & Engineering Chemistry Research，2011，50（9）：5852-5861.
15	TUNG N P， PHONG N T P， LONG B Q K，et al.Scale inhibitors for co⁃deposited calcium sulfate and calcium carbonate in squeeze doi: 10.2118/87467-
	process in white tiger oilfield［C］∥All Days.May 26-27，2004.Aberdeen，United Kingdom.SPE，2004.Doi：10.2118/87467- doi: 10.2118/87467-
	MS. doi: 10.2118/87467-
16	柳月浩，张德州，刘烨，等.真空制盐过程结垢与阻垢研究进展［J］.中国井矿盐，2021，52（5）：18-21.
	LIU Yuehao， ZHANG Dezhou， LIU Ye，et al.Research progress of scale and scale inhibition in vacuum salt production［J］.China Well and Rock Salt，2021，52（5）：18-21.
17	郝玉，陈证旭.阻垢剂作用机理介绍及应用前景［J］.化学工程师，2020，34（11）：58-61.
	HAO Yu， CHEN Zhengxu.Mechanism of scale inhibitor and its application prospect［J］.Chemical Engineer，2020，34（11）：58- 61.
