电去离子技术及其应用进展

doi:10.19964/j.issn.1006-4990.2021-0385

摘要/Abstract

摘要：

电去离子技术作为将电渗析及离子交换技术有效结合的新一代的水处理技术，因其绿色、环保、经济的优势，成为了现代主要的纯水制备技术，广泛应用于工商业领域。在研究分析电去离子技术的基本原理及工作机理的基础上，对现有淡室的填充材料及填充方式进行了总结分析，得出混合填充为最佳方式，且未来可加强对离子交换纤维膜材料的开发，减少电去离子技术工艺处理时间。最后，对电去离子技术的发展历程及近10 a的技术应用情况进行综述，未来可推进电去离子技术广泛应用于无机离子提取等领域。对新型无膜电去离子技术的机理研究有利于该项技术后期大规模的产业化应用。

关键词: 电去离子技术, 装置材料, 无膜电去离子技术

Abstract:

As a new generation of water treatment technology that combines electrodialysis and ion exchange technology effectively，electrodeionization technology（EDI） has become the main modern pure water preparation technology due to its green environmental protection and economic advantages，and has been widely used in industrial and commercial fields.Based on study and analysis of the basic principle and working mechanism of electrodeionization technology，the filling materials and filling methods of the existing light chamber were summarized and analyzed，and it was concluded that mixed filling was the best way.In addition，the development of ion exchange fiber membrane materials could be strengthened in the future to reduce the processing time of EDI process.Finally，the development history of electrodeionization technology and its application in recent ten years were summarized.In the future，EDI technology could be widely used in inorganic ion extraction and other fields.The research on the mechanism of the new membrane-free electrodeionization technology（MFEDI） was beneficial to the large-scale industrial application of this technology in the later stage.

Key words: electrodeionization technology（EDI）, device material, membrane-free electrodeionization（MFEDI）

中图分类号:

TQ085.4

管若伶,胡湘. 电去离子技术及其应用进展[J]. 无机盐工业, 2022, 54(7): 18-26.

GUAN Ruoling,HU Xiang. Progress on electrodeionization technology and its application[J]. Inorganic Chemicals Industry, 2022, 54(7): 18-26.

图/表 7

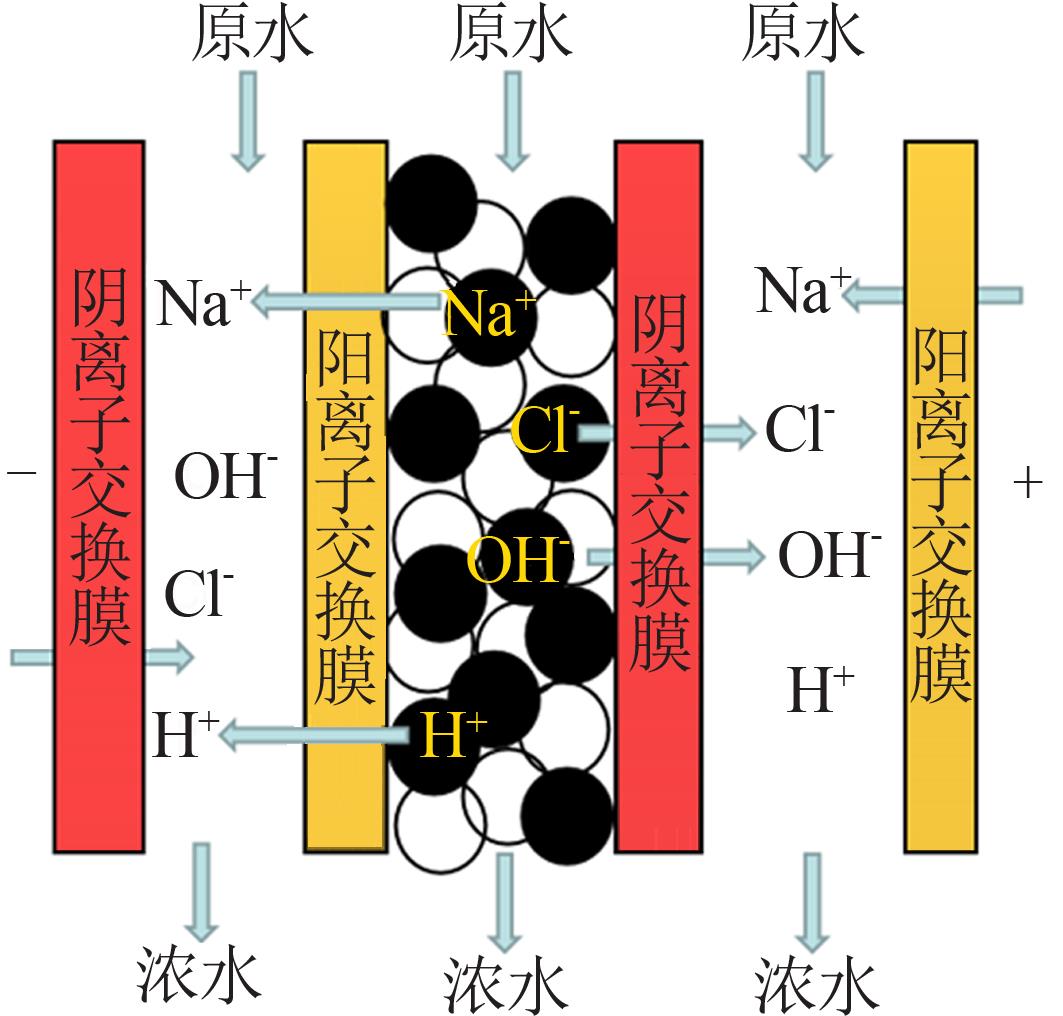

图1

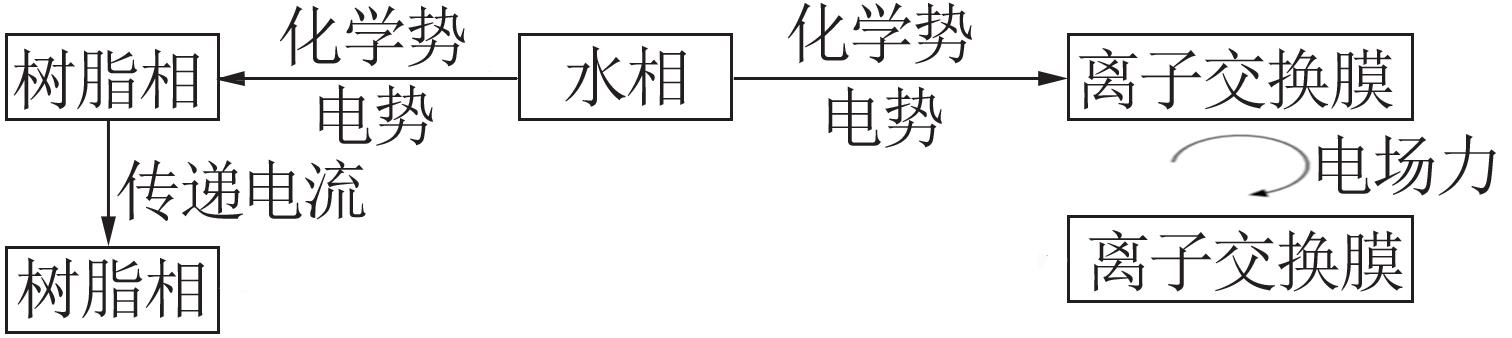

图2

表1

3种填充材料的对比［16-21］

材料类型		特点	应用发展
离子交换树脂	大孔型树脂	大孔型树脂内部由孔径为几十至几百纳米以上的永久性物理孔和交联度很大的凝胶结构组成。	大孔型树脂的孔道比一般凝胶型树脂更多、更大，孔体积更大，离子容易迁移扩散，交换速度快，但因此特点，使其体积交换容量（固定基团浓度）比凝胶型树脂低10%~20%，产水水质差，膜堆电阻大。故相比之下，凝胶型树脂是目前工业使用的最优填充材料。国内外多数研究人员均对该类填充材料做出了细致的研究，并不断研发出性能较好的离子交换树脂。
离子交换树脂	凝胶型树脂	在溶胀状态下凝胶型树脂的凝胶孔径仅几纳米，树脂固定基团浓度高、分布更合理；交联度低，对离子阻力小。
离子交换纤维		与离子交换树脂相比，其具有开放性的长链，不易形成沉淀及腐蚀现象，装置内部水流阻力小，可持久稳定进行离子交换且保持较优的交换速率，材料填充方便。	刘慧等设计三淡二浓膜堆结构，分别填充离子交换非织造布和离子交换树脂，分析两种材料的实验结果，得出离子交换非织造布出水电导率明显优于离子交换树脂，前者填充的淡室出水电导率下降至10%，且浓室出水电导率是填充离子交换树脂的10倍，淡室出水的铜离子去除率达100%。刘惠然等用离子交换纤维填充制备超纯水，在一定的条件下可达到与填充离子交换树脂的EDI装置相同的水质要求，水质达到稳定的时间显著缩短。因此，它是理论上的理想填充材料，但由于技术等方面的缺失，目前并未工业化。
成型离子交换材料		其是将离子交换树脂通过聚合物黏结剂黏连，再利用模板挤压成型，将阴、阳离子交换树脂制成一定形状的多孔可渗透离子交换材料。	该类材料为离子交换树脂的延伸，只是通过加工使制得的材料更为方便填充，以适合不同领域使用。格莱格水处理公司制得的成型离子交换材料，可稳定生产11.2 MΩ·cm的纯水。与此相类似的交换材料还有一种树脂薄片，实验成果可达到70%的脱盐率。

表1

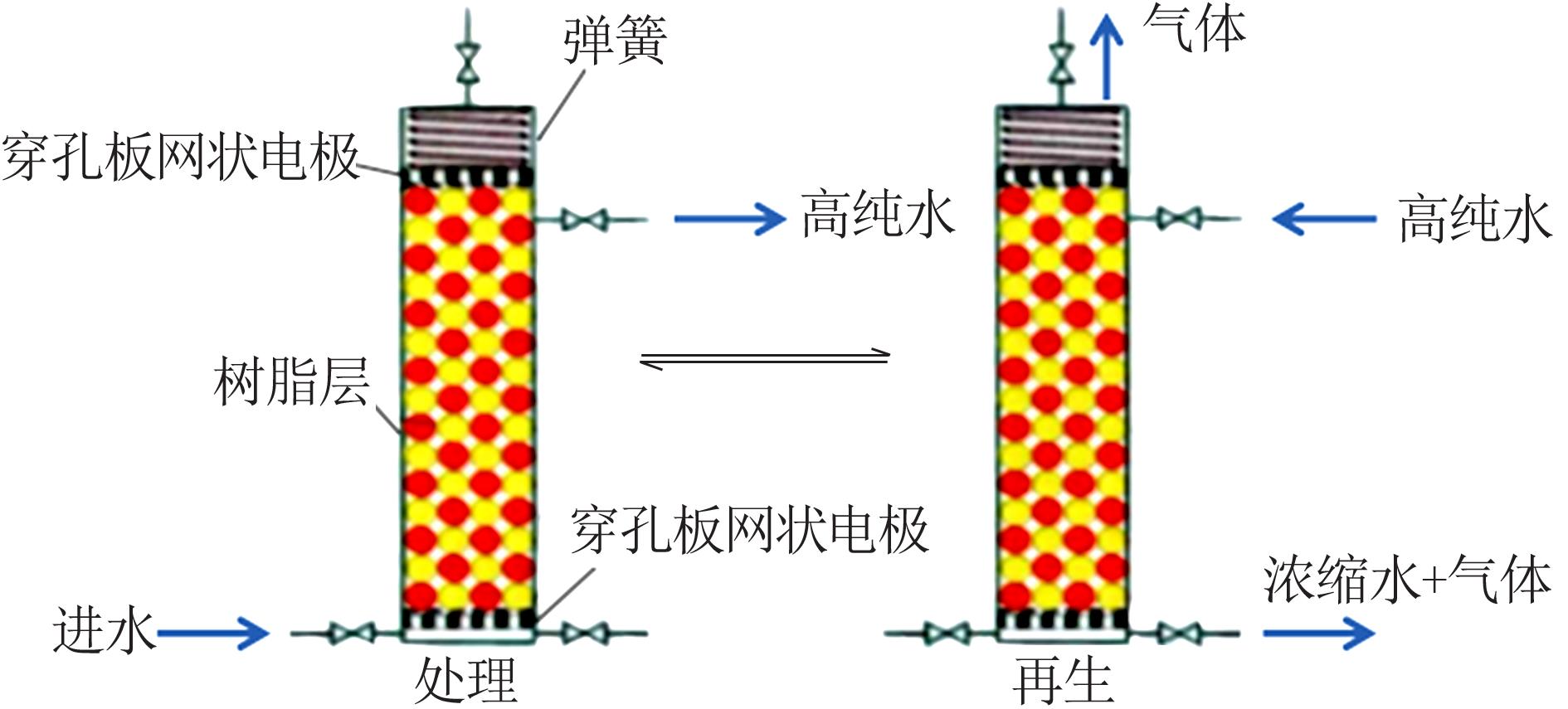

图3

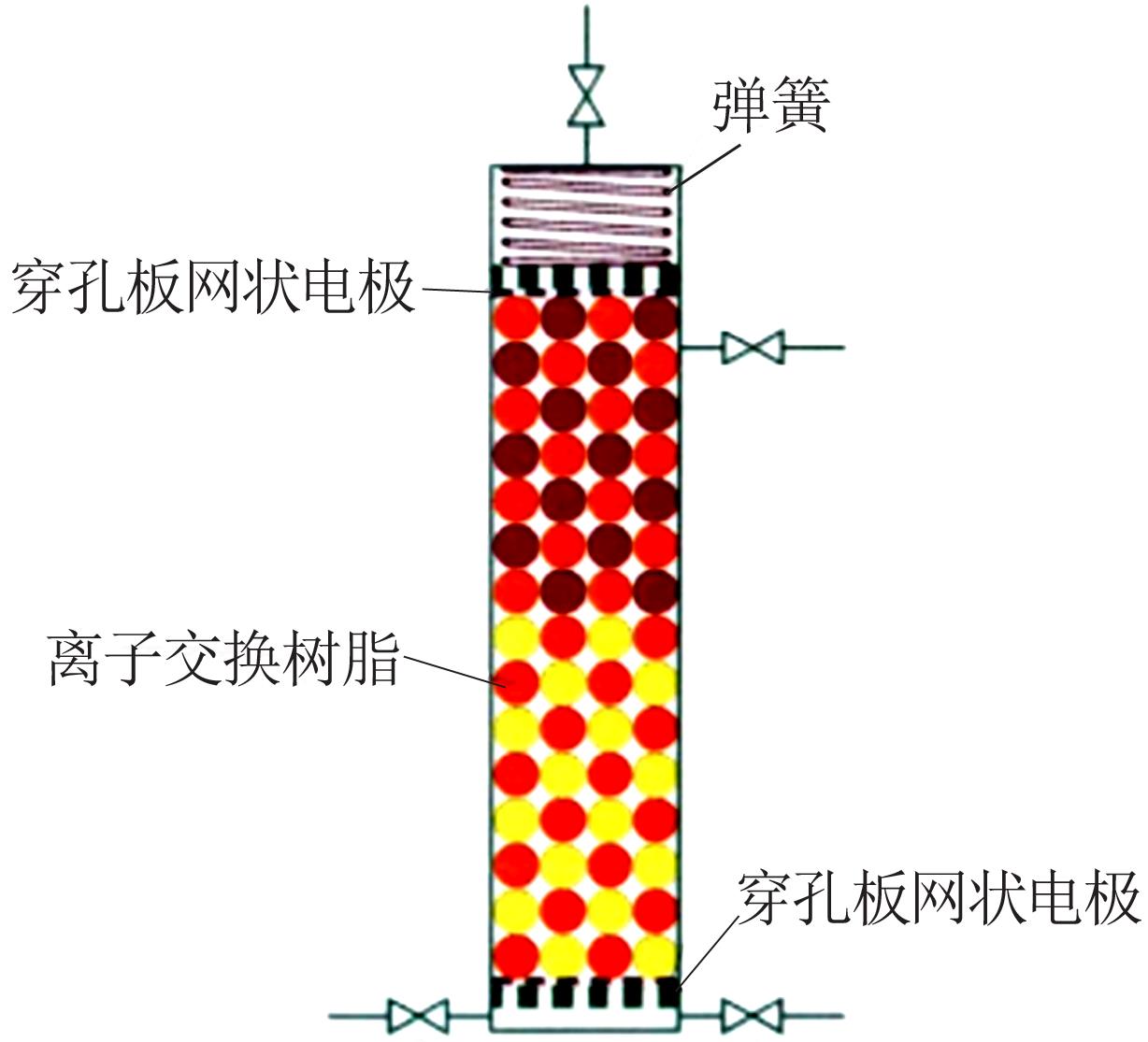

图4

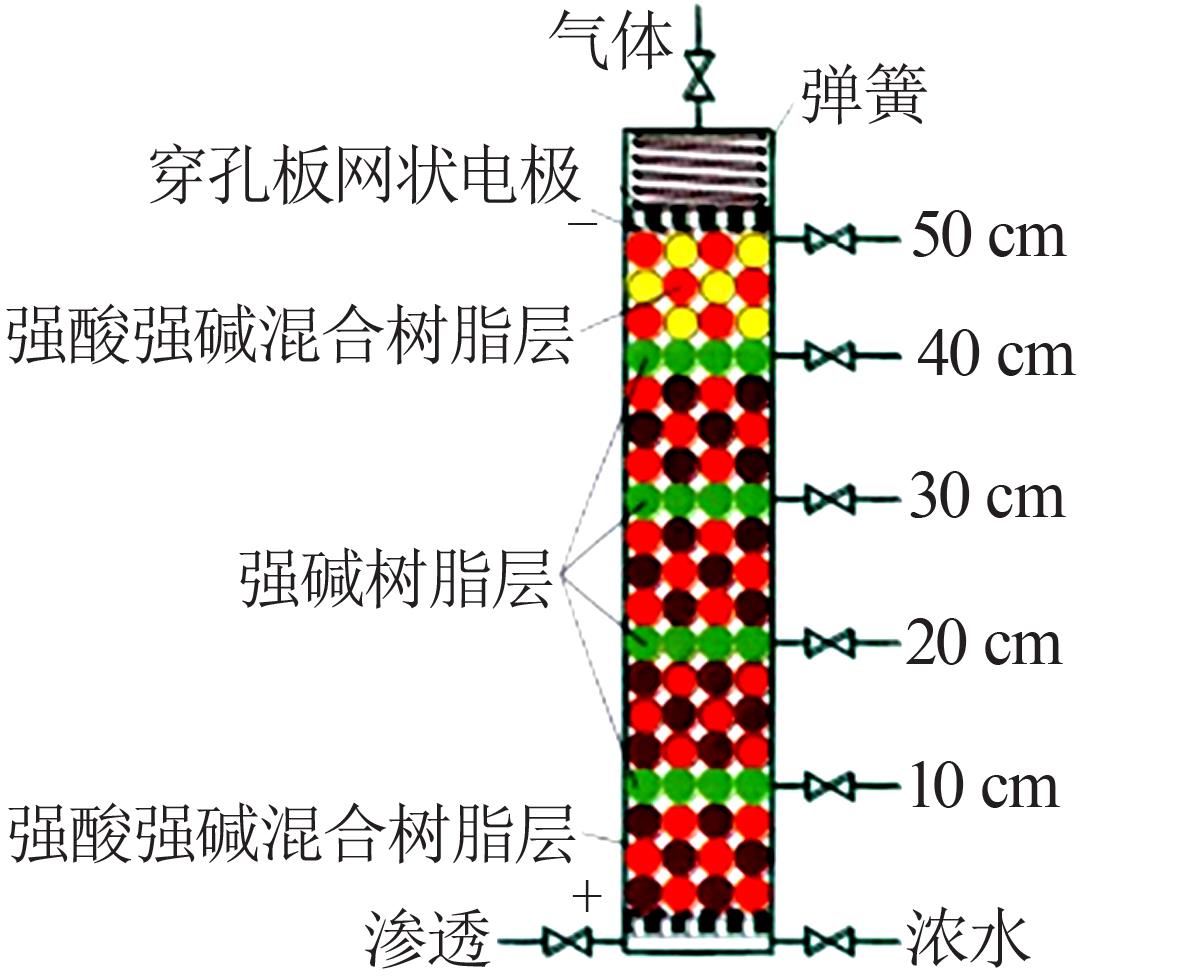

图5

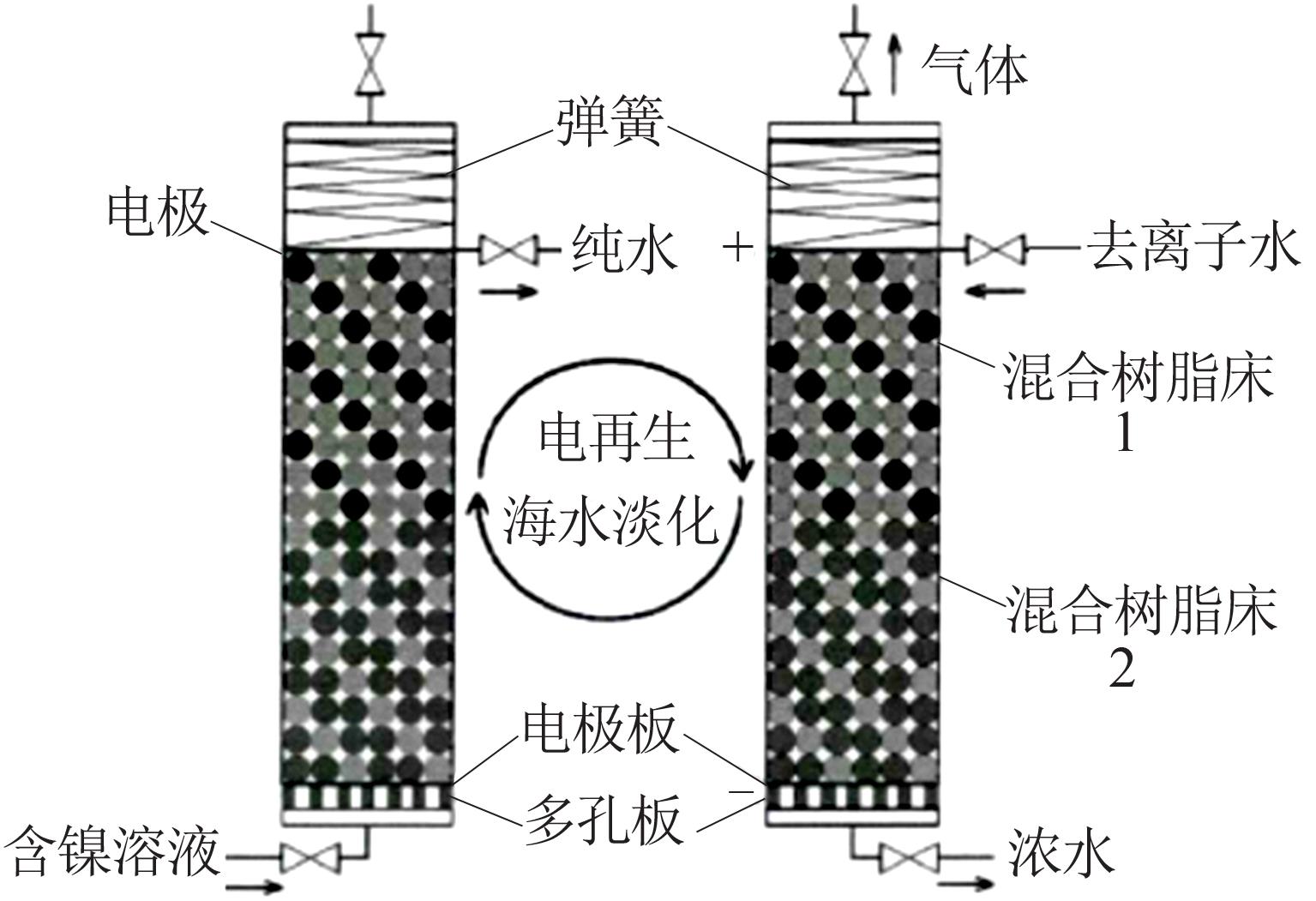

图6

参考文献 48

1	GANZI G C， EGOZY Y， GIUFFRIDA A J，et al.High purity water by electrodeionization performance of the ionpure continuous deionization system［J］.Ultrapure Water，1987，4（3）：43-50.
2	江野立.超滤膜技术在环境工程水处理中的应用［J］.化工设计通讯，2021，47（6）：43-44.
	JIANG Yeli.Application of ultrafiltration membrane technology in environmental engineering water treatment［J］.Chemical Engineering Design Communications，2021，47（6）：43-44.
3	陈雨霞.无膜EDI深度净化脱碳RO产水研究［D］.杭州：浙江大学，2016.
	CHEN Yuxia.Study on membrane-free EDI purifying decarbonated RO water［D］.Hangzhou：Zhejiang University，2016.
4	郭伶俐.膦酸基离子交换树脂用于RO/MFEDI制备高纯水研究［D］.杭州：浙江大学，2016.
	GUO Lingli.Research of phosphonic acid ion exchange resin for preparation of high purity water for RO/MFEDI［D］.Hangzhou：Zhejiang University，2016.
5	王方.电去离子过程的反应叠加的实用模型［J］.清华大学学报：自然科学版，1998，38（7）：3-5.
	WANG Fang.Practical model of reaction super-position for electrodeionization process［J］.Journal of Tsinghua University（Science
	Technology） and，1998，38（7）：3-5.
6	黄东月，罗建中，邹锦元，等.EDI新技术及其在医药用水制备中的应用［J］.广东化工，2012，39（7）：76，78.
	HUANG Dongyue， LUO Jianzhong， ZOU Jinyuan，et al.Application of new technology EDI in the production of pharmaceutical water［J］.Guangdong Chemical Industry，2012，39（7）：76，78.
7	GANZI G C， JHA A D， DIMASCIO F，et al.Theory and practice of continuous electrodeionization［J］.Ultrapure Water，1997，14（6）：64-69.
8	李志军.电去离子技术脱盐机理的研究［D］.武汉：武汉大学，2005.
	LI Zhijun.Study on the mechanism of continuous deionization in the EDI process［D］.Wuhan：Wuhan University，2005.
9	SIMONS R.Electric field effects on proton transfer between ionizable groups and water in ion exchange membranes［J］.Electrochimica Acta，1984，29（2）：151-158.
10	孙惠国.电去离子（EDI）装置中离子交换树脂的功效［J］.膜科学与技术，2009，29（5）：108-113.
	SUN Huiguo.Efficacy of ion exchange resin in electrodeionzation device［J］.Membrane Science and Technology，2009，29（5）：108-
113
11	尚广浩.分床电去离子（EDI）技术制备超纯水研究［D］.长沙：中南大学，2008.
	SHANG Guanghao.Study on preparation of ultrapure water by separate bed electrodeionization（EDI） technology［D］.Changsha：Central South University，2008.
12	陆君，王宇新，闫秀芬，等.电去离子中膜面水解离过程的数值计算研究［J］.江苏科技大学学报：自然科学版，2011，25（4）：390-395.
	LU Jun， WANG Yuxin， YAN Xiufen，et al.Mathematical modeling of the water dissociation process in electrodeionization［J］.Journal of Jiangsu University of Science and Technology：Natural Science Edition，2011，25（4）：390-395.
13	王建友，王世昌.电去离子（EDI）过程的水解离动力学分析［J］.膜科学与技术，2006，26（2）：9-12.
	WANG Jianyou， WANG Shichang.Analysis on dynamics of water decomposition in the electrodeionization process［J］.Membrane Science and Technology，2006，26（2）：9-12.
14	王建友，刘红斌，龚承元，等.电去离子过程水解离影响因素的研究［J］.膜科学与技术，2000，20（5）：1-4，9.
	WANG Jianyou， LIU Hongbin， GONG Chengyuan，et al.Study on influencing factors on water decomposition in the EDI process［J］.Membrane Science and Technology，2000，20（5）：1-4，9.
15	刘国昌，刘红斌，吕晓龙，等.EDI膜堆填充材料及其填充方式的研究进展［J］.水处理技术，2007，33（11）：6-10.
	LIU Guochang， LIU Hongbin， LU Xiaolong，et al.Progress in researches on ion-exchange packing materials in edi stack and filling forms［J］.Technology of Water Treatment，2007，33（11）：6-
17
16	刘惠然，魏俊富，管山，等.离子交换纤维EDI技术制备超纯水的研究［J］.天津工业大学学报，2011，30（2）：19-22.
	LIU Huiran， WEI Junfu， GUAN Shan，et al.Study on EDI technology with ion-exchange fiber for ultra pure water production［J］.Journal of Tianjin Polytechnic University，2011，30（2）：19-22.
19	钱庭宝.离子交换剂应用技术［M］.天津：天津科学技术出版社，1984：420-432.
	QIAN Tingbao.Application technology of ion exchanger ［M］.Tianjin：Tianjin Science and Technology Press，1984：420-432.
18	格莱格水处理公司.离子交换材料按几何排列的电脱离子设备：中国，ZL97191653.5［P］.2003-02-05.
	Gregg Water Treatment Company.Electric detachment equipment of ion exchange materials arranged geometrically：CN，ZL97191653.5［P］.2003-02-05.
21	DATTA R， LIN Yupo， BURKE D，et al.Electrodeionization substrate，and device for electrodeionization treatment：US，
	6495014［P］.2002-12-17.
20	LIN Y J， HENRY M P， SNYDER S W，et al.Devices using resin wafers and applications there of：US，2006062988Al［P］.2006-03-23.
23	刘慧，左惟昌，高雨芹，等.离子交换非织造布在电去离子技术中的应用［J］.产业用纺织品，2014，32（11）：26-31.
	LIU Hui， ZUO Weichang， GAO Yuqin，et al.Application of the ion exchange nonwovens in the electrodeionization（EDI） technology［J］.Technical Textiles，2014，32（11）：26-31.
22	杨飞黄.电渗析（ED）技术和电去离子技术（EDI）的应用研究［J］.中国新技术新产品，2015（5）：42-44.
	YANG Feihuang.Study on application of electrodialysis（ED）
	technology and electrodeionization（EDI） technology［J］.New Te-
	chnology & New Products of China，2015（5）：42-44.
25	KUNIN R.Deionization of water by ion exchange resins［J］.Bulletin of the Parenteral Drug Association，1968，22（5）：248-254.
24	WALTERS W R， WEISER D W， MAREK L J.Concentration of
	radioactive aqueous wastes.Electromigration through ion-exch-
	ange membranes［J］.Industrial & Engineering Chemistry，1955，47（1）：61-67.
27	KOLLSMAN P， PAUL K.Method of reverse osmosis and in memberanes and apparatus for practicing the method：CA，859517［P］. 1970-12-29.
26	GLUECKAUF E.Electro-deionization through a packed bed［J］.British Chemical Engineering，1959，4（12）：646-651.
29	张丽芳.阳室强化EDI工艺对含盐重金属废水的处理机制研究［D］.保定：河北大学，2019.
	ZHANG Lifang.The treatment mechanism of anode chamber enhanced EDI process in saline heavy metals wastewater［D］.Baoding：Hebei University，2019.
28	张洪波.基于接枝丙纶织物EDI装置的建立及其在重金属废水处理中的应用［D］.苏州：苏州大学，2014.
	ZHANG Hongbo.Construction of the ion exchange fabric-filled electro-deionization device and its application for heavy metal ions wastewater treatment［D］.Suzhou：Soochow University，2014.
31	李林，翟丽娜.EDI技术在余热电站化学水处理中的应用［J］.水泥，2018（10）：67-68.
	LI Lin， ZHAI Lina.Application of EDI technology in chemical water treatment of cement kiln waste heat power station［J］.Cement，2018（10）：67-68.
30	陆明宇，谢丽，纪烈勇.两级RO+EDI在低压余热锅炉补给水制备中的应用［J］.四川建材，2020，46（4）：30-31.
	LU Mingyu， XIE Li， JI Lieyong.Application of two-stage RO+EDI in preparation of low pressure waste heat boiler recharge water［J］.Sichuan Building Materials，2020，46（4）：30-31.
33	张俊.二级RO和EDI新工艺组合在天然气热电厂中的应用［J］.皮革制作与环保科技，2021，2（7）：106-107，109.
	ZHANG Jun.Application of two stage RO and EDI new process combination in natural gas thermal power plant［J］.Leather Manu-
	facture and Environmental Technology，2021，2（7）：106-107，
109
32	罗振中.“UF+RO+EDI”污水处理复合工艺的应用及数据分析［J］.安装，2015（2）：59-61，64.
	LUO Zhenzhong.Application and data analysis of UF+RO+EDI composite process for wastewater treatment［J］.Installation，2015（2）：59-61，64.
36	宋子维，张琰，高贵蓉，等.EDI在除盐水系统的应用及分析［J］.炼油技术与工程，2021，51（1）：18-20.
	SONG Ziwei， ZHANG Yan， GAO Guirong，et al.Application and analysis of EDI in demineralized water system［J］.Petroleum Refinery Engineering，2021，51（1）：18-20.
34	张海忠，郭永鹏，曹美杰.国产DCS系统在除盐水系统的应用［J］.冶金动力，2020，39（10）：60-64.
	ZHANG Haizhong， GUO Yongpeng， CAO Meijie.Application of domestic DCS system in desalted water system［J］.Metallurgical Power，2020，39（10）：60-64.
35	黄闽榕.电厂EDI产水硅含量异常的原因分析及对策［J］.机电信息，2020（26）：74-75.
	HUANG Minrong.Cause analysis and countermeasure of abnormal silicon content in EDI water produced by power plant［J］.Mechanical and Electrical Information，2020（26）：74-75.
39	王伟，马有利.枣泉电厂EDI装置产水异常原因分析与处理［J］.化工管理，2021（13）：126-127，141.
	WANG Wei， MA Youli.Cause analysis and treatment of abnormal water production of EDI device in Zaoquan power plant［J］.Chemical Enterprise Management，2021（13）：126-127，141.
37	王昕彤，李心砚，李风风，等.蒸汽发生器排污水电除盐装置国产化［J］.一重技术，2021（1）：5-9.
	WANG Xintong， LI Xinyan， LI Fengfeng，et al.Localized manufacture of waste water treatment EDI equipment for steam generators［J］.CFHI Technology，2021（1）：5-9.
38	申小兰.MFEDI处理低浓度含镍废水研究［D］.杭州：浙江大学，2015.
	SHEN Xiaolan.MFEDI for purification of wastewater containing low concentration of nickel ions［D］.Hangzhou：Zhejiang University，2015.
42	王建友，卢会霞，闫博，等.特种分离电去离子技术处理低浓度含镍废水［J］.环境科学与技术，2009，32（6）：132-136.
	WANG Jianyou， LU Huixia， YAN Bo，et al.Dilute nickel wastewater treatment by improved electrodeionization technology［J］.Environmental Science & Technology，2009，32（6）：132-136.
40	刘玥.EDI富集痕量重金属离子过程的研究［D］.天津：天津工业大学，2016.
	LIU Yue.Study on enrichment process of trace heavy metal ions by EDI［D］.Tianjin：Tianjin Polytechnic University，2016.
41	LU Huixia， WANG Yuzhen， WANG Jianyou.Recovery of Ni²⁺ and pure water from electroplating rinse wastewater by an integrated two-stage electrodeionization process［J］.Journal of Cleaner Production，2015，92：257-266.
45	郑皓月.新型电去离子技术浓缩回收尿液中氮磷营养盐的研究［D］.杭州：浙江大学，2018.
	ZHENG Haoyue.Study on concentration of and recovery of nitrogen and phosphorus nutrient in urine by new electro-dynamic inspissation technology［D］.Hangzhou：Zhejiang University，2018.
43	杨阳.基于电去离子技术的氮/磷/碳酸盐脱除及浓缩回收研究［D］.杭州：浙江大学，2016.
	YANG Yang.Removal and concentration of nitrogen/phosphate/carbonate salts for reuseby electrodeionization based technolo-
	gy［D］.Hangzhou：Zhejiang University，2016.
44	石勇.基于RO-EDI技术的同步脱盐除硼试验研究［D］.南昌：南昌大学，2014.
	SHI Yong.Simultaneous desalting boron test research based on RO-EDI technology［D］.Nanchang：Nanchang University，2014.
48	肖艳.无膜电去离子（MFEDI）技术制备高纯水研究［D］.杭州：浙江大学，2013.
	XIAO Yan.Production of high purity water by membrane-free electrodeionization（MFEDI）［D］.Hangzhou：Zhejiang University， 2013.
46	潘若云.RO/MFEDI制备高纯水研究［D］.杭州：浙江大学，2014.
	PAN Ruoyun.RO/MFEDI for high purity water production［D］.Hangzhou：Zhejiang University，2014.
47	苏文湫.双层床与多层床MFEDI技术制备高纯水研究［D］.杭州：浙江大学，2014.
	SU Wenqiu.MFEDI with double layers and multiple layers for high purity water production［D］.Hangzhou：Zhejiang University，2014.
48	李叶然，谢建丽，李鋆.18 MΩ超纯水工艺方案的技术比选研究［J］.节能与环保，2020（9）：52-53.
	LI Yeran， XIE Jianli， LI Zhen.Technical comparison and selection of 18 MΩ ultra pure water process［J］.Energy Conservation & Environmental Protection，2020（9）：52-53.
