V2O5/（TiO2-SiO2）脱硝催化剂新型制备工艺及性能研究

doi:10.19964/j.issn.1006-4990.2021-0191

无机盐工业 ›› 2021, Vol. 53 ›› Issue (12): 146-149.doi: 10.19964/j.issn.1006-4990.2021-0191

V₂O₅/（TiO₂-SiO₂）脱硝催化剂新型制备工艺及性能研究

孙春晖(),陈永生(),刘伟,许岩,张景成,于瑞香

中海油天津化工研究设计院有限公司,天津 300131

收稿日期:2021-05-17 出版日期:2021-12-10 发布日期:2021-12-16
作者简介:孙春晖（1969— ）,女,高级工程师,研究方向为多金属复合材料;E-mail： sch_yjs@sina.com。
基金资助:
中海油能源发展股份有限公司项目,低温烟气脱硝催化剂的工业侧线研究(E-J719TX17)

Study on new preparation process and performance of V₂O₅ /（TiO₂-SiO₂） denitrification catalyst

SUN Chunhui(),CHEN Yongsheng(),LIU Wei,XU Yan,ZHANG Jingcheng,YU Ruixiang

CenerTech Tianjin Chemical Research and Design Institute Co.,Ltd.,Tianjin 300131,China

Received:2021-05-17 Published:2021-12-10 Online:2021-12-16

摘要/Abstract

摘要：

将偏钒酸铵和羟丙基甲基纤维素搅拌混溶制备滴胶液,以自制的7孔圆柱蜂窝钛硅复合氧化物为载体,采用滴胶涂覆法制备了V₂O₅/（TiO₂-SiO₂）脱硝催化剂。通过X射线衍射（XRD）、程序升温还原（H₂-TPR）、比表面积分析（BET）和催化剂评价等方法对制备的脱硝催化剂进行分析表征。考察了五氧化二钒在钛硅复合氧化物载体上的分布、五氧化二钒涂覆量等对催化剂性能的影响,并就反应温度、反应空速、氨与一氧化氮物质的量比等条件对脱硝催化剂活性的影响进行了研究。实验结果表明,使用五氧化二钒涂覆量为1.2%（质量分数）的V₂O₅/（TiO₂-SiO₂）脱硝催化剂,在反应温度为320 ℃、空速为10 000 h^-1、氨与一氧化氮物质的量比为1.2条件下进行脱硝活性实验,一氧化氮转化率达到93.0%。经与工业脱硝催化剂对比实验表明,制备的V₂O₅/（TiO₂-SiO₂）脱硝催化剂性能优良,并且降低了钒的使用量,节约了生产成本,减少了环境污染。

关键词: 脱硝催化剂, 五氧化二钒, 二氧化钛

Abstract:

The series V₂O₅/（TiO₂-SiO₂） SCR catalysts were prepared by dripping-glue-coating process that dripped the col-loidal solution into the parallel 7-channel of the self-made honeycomb support.The solution was formed by mixing ammonium vanadate（NH₄VO₃） and HPMC with high-speed stirring.The prepared denitrification catalyst was characterized by XRD、BET、H₂-TPR and catalyst evaluation experiment.The influence of the distribution of V₂O₅ on support and V₂O₅ content on the SCR catalyst performance were investigated.The activity of denitration catalyst was also studied in several aspects: reaction temper-ature,reaction space velocity,n（NH₃）/n（NO） molar ratio,etc.The results showed the content of the V₂O₅ of 1.2%,the space velocity of 10 000 h^-1,the NH₃/NO molar ratio of 1.2,the temperature of 320 ℃,the de-NO_x efficiency of the catalyst was as high as 93.0%.Compared with the industrial SCR catalyst,the V₂O₅/（TiO₂-SiO₂） SCR catalyst has higher activity,lower con-sumption of vanadium,lower production cost,and less environmental pollution.

Key words: denitration catalyst, vanadium pentoxide, titanium dioxide

中图分类号:

TQ426.6

孙春晖,陈永生,刘伟,许岩,张景成,于瑞香. V₂O₅/（TiO₂-SiO₂）脱硝催化剂新型制备工艺及性能研究[J]. 无机盐工业, 2021, 53(12): 146-149.

SUN Chunhui,CHEN Yongsheng,LIU Wei,XU Yan,ZHANG Jingcheng,YU Ruixiang. Study on new preparation process and performance of V₂O₅ /（TiO₂-SiO₂） denitrification catalyst[J]. Inorganic Chemicals Industry, 2021, 53(12): 146-149.

图/表 8

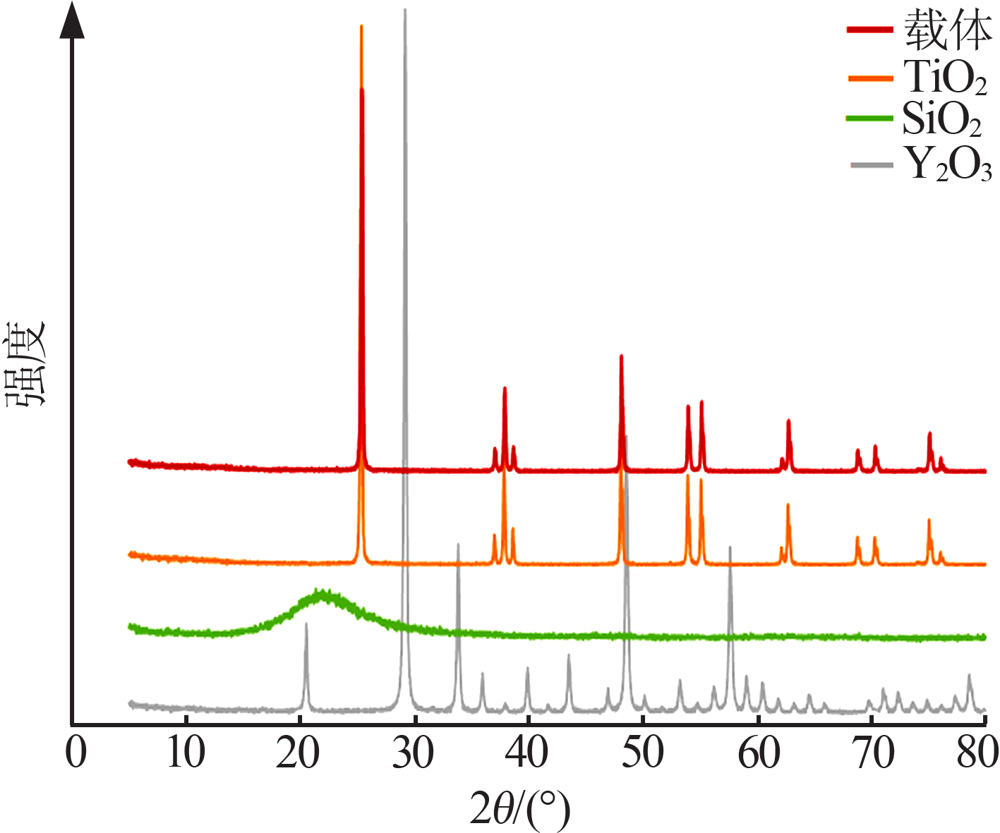

图1

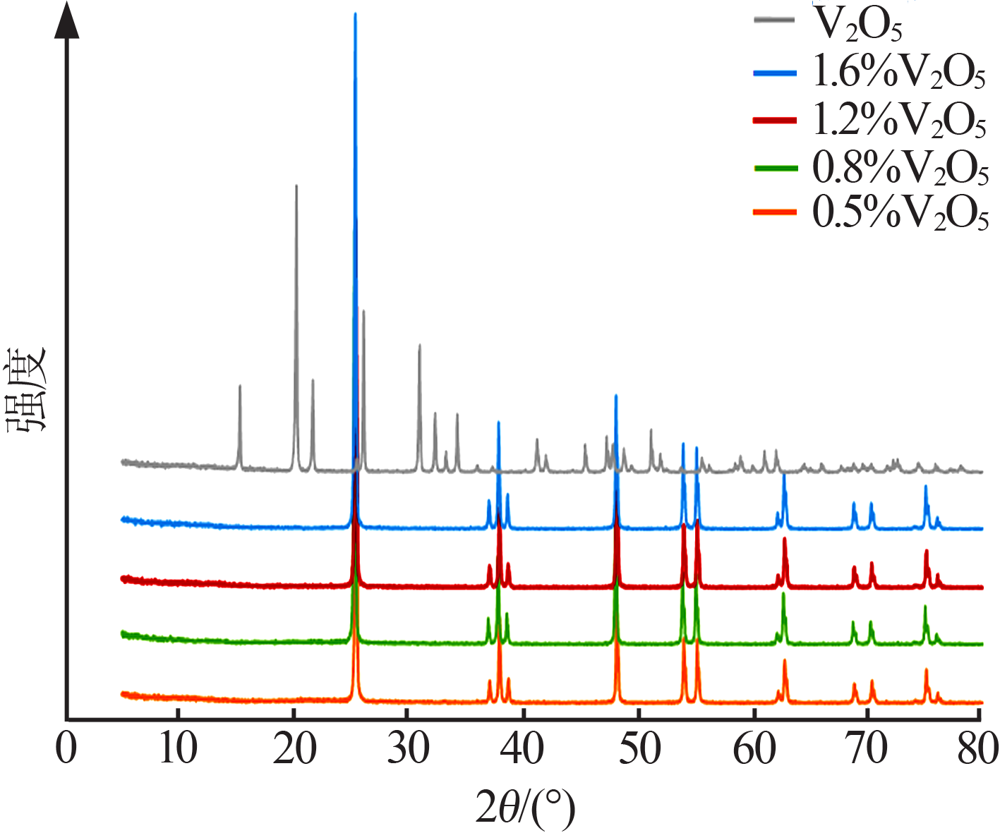

图2

表1

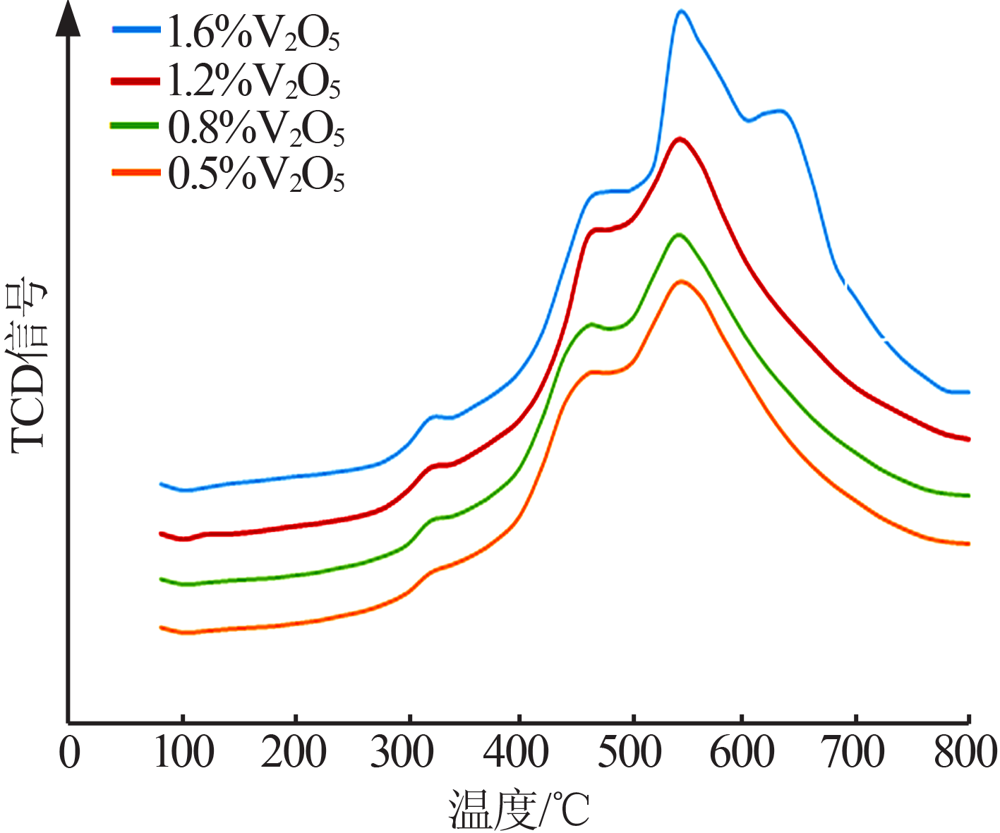

图3

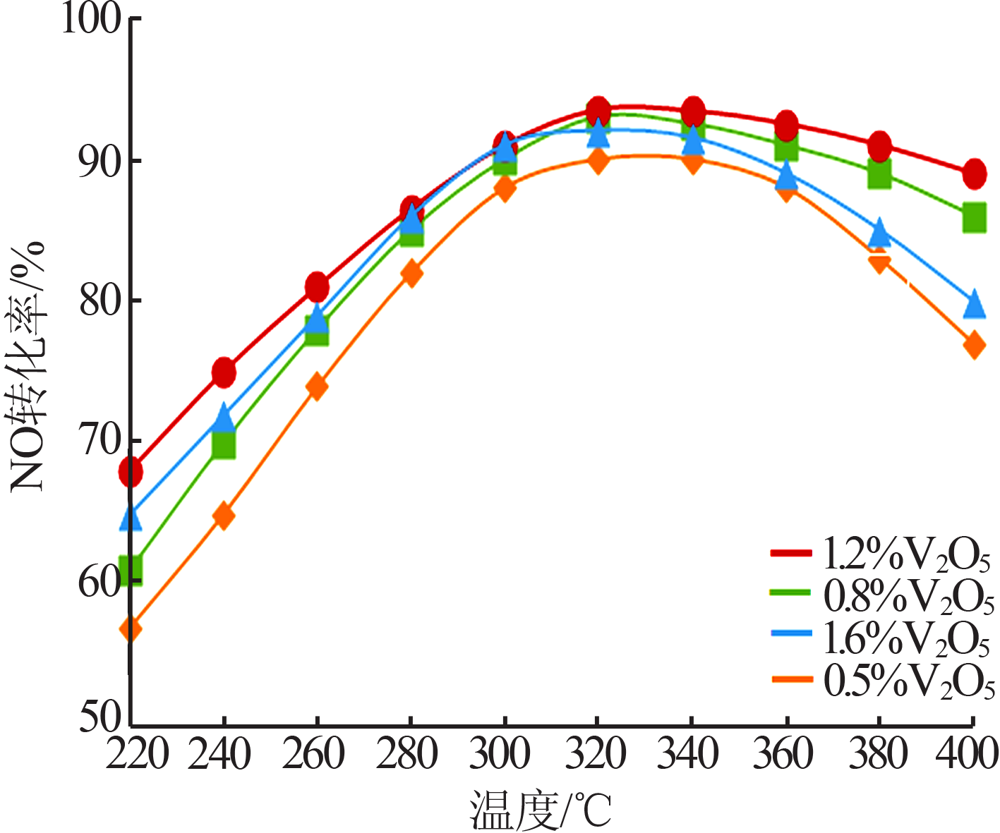

图4

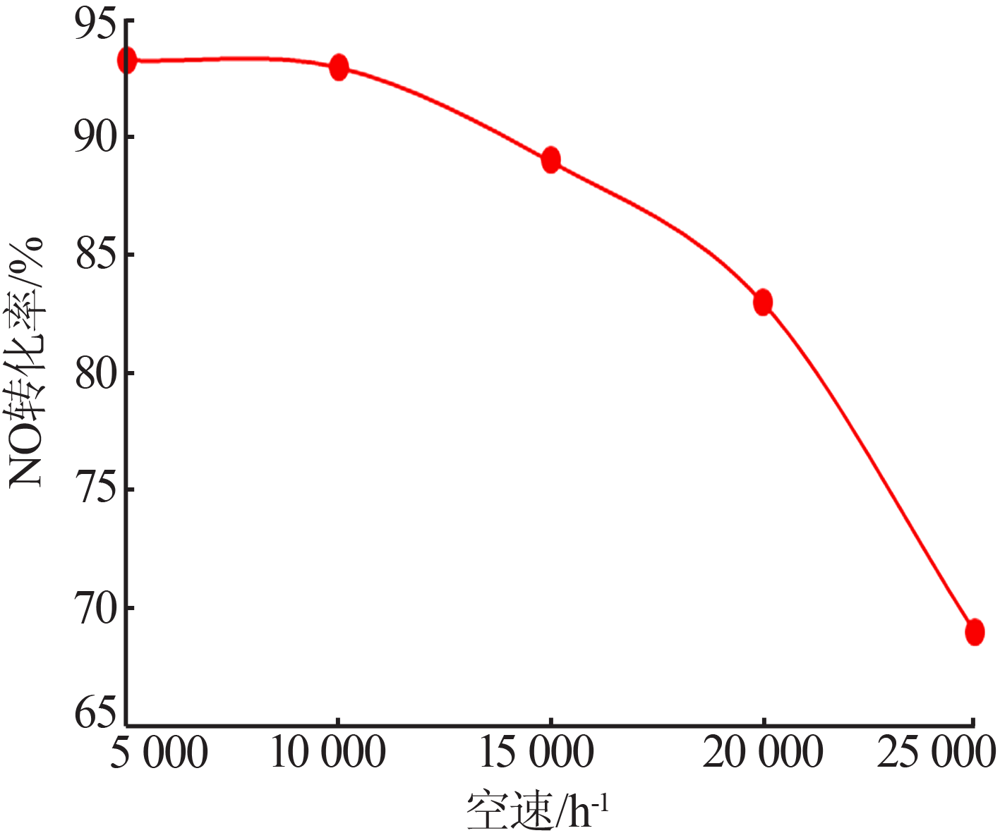

图5

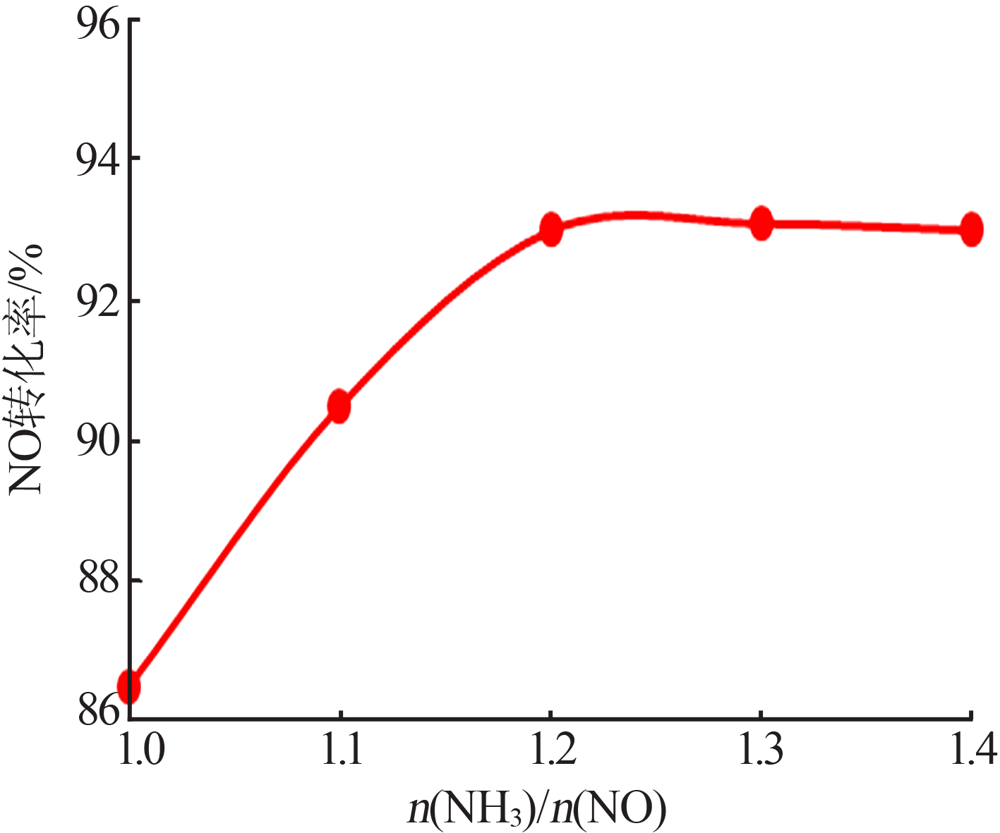

图6

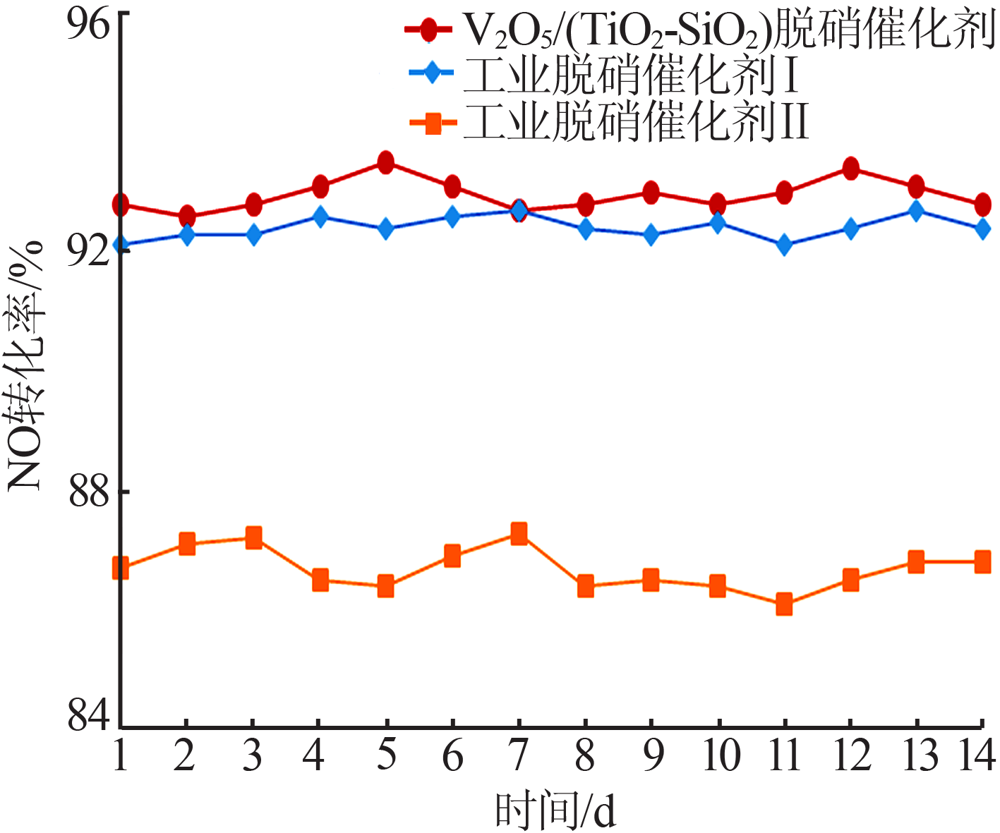

图7

参考文献 15

[1]	杜超. SCR脱硝催化剂发展现状与前景分析[J]. 中国石油和化工标准与质量, 2019, 39(22):119-120.
[2]	GB 13223—2011 火电厂大气污染物排放标准[S].
[3]	赵春林, 梁海龙, 陈鑫, 等. 整体式V₂O₅-MoO₃-CeO_x /TiO₂ /堇青石SCR脱硝催化剂的制备[J]. 稀有金属材料与工程, 2018(S1):222-225.
[4]	赵世强. 氨气还原氮化五氧化二钒制备V(N,O)粉体与机理研究[J]. 有色金属科学与工程, 2019, 10(5):28-34.
[5]	尹元根. 多相催化剂的研究方法[M]. 北京: 化学工业出版社, 1988.
[6]	马宗青, 扈伟强, 董智, 等. 一种氧化钇掺杂钨复合粉末的旋转式煅烧和还原方法:中国, 109894626A[P]. 2019-06-18.
[7]	BOSCH H, KIP B J, OMMEN J G, et al. Factors influencing the tem- perature-programmed reduction profiles of vanadium pentoxide[J]. Journal of the Chemical Society,Faraday Transactions 1:Physical Chemistry in Condensed Phases, 1984, 80:2479-2488. doi: 10.1039/f19848002479
[8]	刘铭, 梁材, 梁文茂, 等. 含氧量和面速度变化对SCR脱硝催化剂性能影响的研究[J]. 中国环保产业, 2020(4):46-49.
[9]	DAHL J K, BUECHLER K J, FINLEY R, et al. Rapid solar-thermal dissociation of natural gas in an aerosol flow reactor[J]. Energy, 2004, 29(5/6):715-725. doi: 10.1016/S0360-5442(03)00179-8
[10]	LONG R Q, YANG R T. Selective catalytic reduction of NO with ammonia over V₂O₅ doped TiO₂ pillared clay catalysts[J]. Applied Catalysis B:Environmental, 2000, 24:13-21. doi: 10.1016/S0926-3373(99)00092-2
[11]	孙辉. V₂O₅-WO₃/TiO₂催化剂表面元素价态与脱硝活性及机制的关系[D]. 哈尔滨:哈尔滨工程大学, 2017.
[12]	许波连, 范以宁, 刘浏, 等. V₂O₅/TiO₂催化剂表面钒氧物种的分散状态和催化性能[J]. 中国科学:B辑, 2002, 32(3):235-242.
[13]	BUSCA G, LIETTI L, RAMIS G, et al. Chemical and mechanistic aspects of the selective catalytic reduction of NO_x by ammonia over oxide catalysts:A review[J]. Applied Catalysis B:Environment, 1998, 18:1-36. doi: 10.1016/S0926-3373(98)00040-X
[14]	FORZATTI P. Present status and perspectives in de-NO_x SCR ca- talysis[J]. Applied Catalysis A:General, 2001, 222(1/2):221-236. doi: 10.1016/S0926-860X(01)00832-8
[15]	李亚倩, 李建军, 李海娇. 低温NH₃-SCR脱硝催化剂研究现状及进展[J]. 四川化工, 2018, 21(2):13-15,19.

V₂O₅ 涂覆量/%	比表面积/ （m²·g^-1）	V₂O₅ 涂覆量/%	比表面积/ （m²·g^-1）
0.0	135.51	1.2	119.57
0.5	132.46	1.6	89.36
0.8	124.32

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

V₂O₅/（TiO₂-SiO₂）脱硝催化剂新型制备工艺及性能研究

Study on new preparation process and performance of V₂O₅ /（TiO₂-SiO₂） denitrification catalyst

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 15

相关文章 15

Metrics

本文评价

推荐阅读 0

[1]	宋智佳, 王岁岁, 匡勤. 空心二氧化钛掺杂铜提升光催化二氧化碳还原性能[J]. 无机盐工业, 2023, 55(8): 45-50.
[2]	周微,张耿睿,于海斌,马新宾,刘飞,刘家旭. MnO _x -ZSM-5脱硝催化剂制备的溶剂效应研究[J]. 无机盐工业, 2022, 54(8): 138-144.
[3]	杨爽,赵斯琴,杨慧英. 铋基半导体复合二氧化钛光催化研究进展[J]. 无机盐工业, 2022, 54(6): 38-45.
[4]	侯艳,高成娟,吴希喆,资雪池,谢露,杨海征,闫宇星. 氮掺杂对金红石二氧化钛光电特性影响的理论研究[J]. 无机盐工业, 2022, 54(6): 90-95.
[5]	付勇,徐文奇,赵强,冉瑞泉,李军,金央. 银掺杂二氧化钛/活性炭复合材料的制备及其光催化性能研究[J]. 无机盐工业, 2022, 54(2): 117-122.
[6]	杜沛佞,罗仕忠,谭仁俊,敬方梨. 钇掺杂三氧化二铁催化剂的脱硝性能研究[J]. 无机盐工业, 2022, 54(11): 137-142.
[7]	黄力,王虎,纵宇浩,常峥峰,刘洋,李金珂,韩沛. Cr对工业V-Mo/Ti脱硝催化剂的毒化作用研究[J]. 无机盐工业, 2021, 53(8): 112-116.
[8]	刘兴誉,贾媛媛,巫树锋,唐中华,张鹏,刘军强,蒲欣. 铈基SCR脱硝催化剂研究进展[J]. 无机盐工业, 2021, 53(8): 15-20.
[9]	苏少龙,曲晓龙,钟读乐,孙彦民,南军,李世鹏. 铜-铈/ZSM-5分子筛催化剂制备及脱硝性能研究[J]. 无机盐工业, 2021, 53(6): 190-193.
[10]	陈雯,龙翔,金娅秋,毛端. 粉末压片-X荧光法测定无机包膜钛白粉主含量[J]. 无机盐工业, 2021, 53(5): 93-95.
[11]	吴亚丽,吴怡含,张瑞敏,史晓宇,董鑫. 空心钛酸钡的制备及其形成机理[J]. 无机盐工业, 2021, 53(2): 51-54.
[12]	吴丽娜,张向军,林清娴. γ-氧化铁/山梨酸/银-二氧化钛的制备及抗菌性能[J]. 无机盐工业, 2021, 53(12): 156-162.
[13]	张树立,徐旭鹏,陈书锐,刘黔蜀,王本菊. 钒掺杂二氧化钛光催化活性研究[J]. 无机盐工业, 2020, 52(8): 93-97.
[14]	赵扬,贺素姣,何璐红. 柔性钙钛矿太阳能电池的制备及性能研究[J]. 无机盐工业, 2020, 52(7): 52-54.
[15]	龚家竹,陆祥芳,吴宁兰,邵国雄. 自拟合纳米二氧化钛催化污水处理剂的研究与开发[J]. 无机盐工业, 2020, 52(5): 59-64.

首 页
