纳米Ga-ZSM-5分子筛的合成及其在苯和稀乙烯烷基化反应中的应用

doi:10.19964/j.issn.1006-4990.2021-0251

无机盐工业 ›› 2022, Vol. 54 ›› Issue (2): 123-128.doi: 10.19964/j.issn.1006-4990.2021-0251

• 催化材料 • 上一篇

纳米Ga-ZSM-5分子筛的合成及其在苯和稀乙烯烷基化反应中的应用

谢卓涵¹(),韩贺¹(),李孝国²,张永坤²,侯章贵²,边凯¹,张安峰¹(),郭新闻¹,宋春山¹

1.大连理工大学精细化工国家重点实验室,辽宁大连 116021
2.中海油炼油化工科学研究院

收稿日期:2021-04-17 出版日期:2022-02-10 发布日期:2022-03-14
作者简介:谢卓涵（1996— ）,硕士,研究方向为沸石分子筛催化苯和稀乙烯烷基化制乙苯;E-mail： XieZH@mail.dlut.edu.cn。
基金资助:
国家自然科学基金青年项目(22008019)

Synthesis of nano Ga-ZSM-5 zeolite and its application in alkylation of benzene with dilute ethylene

XIE Zhuohan¹(),HAN He¹(),LI Xiaoguo²,ZHANG Yongkun²,HOU Zhanggui²,BIAN Kai¹,ZHANG Anfeng¹(),GUO Xinwen¹,SONG Chunshan¹

1. State Key Laboratory of fine Chemicals,School of Chemical Engineering,Dalian University of Technology,Dalian 116021,China
2. Research Institute of Refining and Petrochemicals,CNOOC

Received:2021-04-17 Published:2022-02-10 Online:2022-03-14

摘要/Abstract

摘要：

采用晶种导向法合成了一系列不同硅镓比的纳米级Ga-ZSM-5分子筛,经过挤条成型、酸洗以及高温焙烧等处理后得到了纳米Ga-ZSM-5分子筛催化剂。利用多种表征技术对Ga-ZSM-5分子筛的结构和酸性质进行了表征,研究了其催化苯与稀乙烯烷基化反应性能。结果表明,水热合成的Ga-ZSM-5分子筛具有十字孪晶状形貌,晶粒尺寸均匀。与相同n（Si）/n（T）（T为金属原子）的Al-ZSM-5分子筛相比,Ga-ZSM-5分子筛的酸量和酸强度明显降低。在反应温度为360 ℃、压力为1.4 MPa、乙烯质量空速（WHSV）为1.5 h^-1、n（苯）∶n（乙烯）=1∶1,n（乙烯）∶n（氮气）=1∶5.67的反应条件下,Ga-ZSM-5分子筛催化剂表现出了较高的乙基选择性,副产物二甲苯比Al-ZSM-5减少了30%~50%,且在100 h内稳定运转,具有更好的抗积炭能力。

关键词: Ga-ZSM-5, 苯与稀乙烯烷基化, 乙苯, 酸性质

Abstract:

A series of nano Ga-ZSM-5 zeolites with different Si/Ga ratio were synthesized with seed-oriented method.Ga-ZSM-5 catalysts were obtained with extrusion molding,acid pickling and high temperature roasting.The structure and acid properties of Ga-ZSM-5 zeolites were characterized by various techniques and their catalytic performance in the alkylation of benzene with dilute ethylene were evaluated.The results showed that hydrothermal synthesized Ga-ZSM-5 molecular sieves exhibited intergrown morphologies and uniform particle size.Compared with Al-ZSM-5 zeolites with the same n（Si）/n（T）（T was metal atom）,the acid content and acid strength of Ga-ZSM-5 zeolites were significantly reduced.Under the reaction conditions of T=360 ℃,P=1.4 MPa,weight hourly space velocity（WHSV） of ethylene=1.5 h^-1,n（benzene）∶n（ethylene）=1∶1,n（ethylene）∶n（nitrogen）=1∶5.67,Ga-ZSM-5 zeolites catalysts showed higher ethylbenzene selectivity and 30%~50% reduction for xylene selectivity compared with Al-ZSM-5.In addition,Ga-ZSM-5 zeolites catalyst remained stable during the time on stream of 100 h with stronger coke-resistant capacity.

Key words: Ga-ZSM-5, alkylation of benzene with dilute ethylene, ethylbenzene, acid properties

中图分类号:

TQ127.2

谢卓涵,韩贺,李孝国,张永坤,侯章贵,边凯,张安峰,郭新闻,宋春山. 纳米Ga-ZSM-5分子筛的合成及其在苯和稀乙烯烷基化反应中的应用[J]. 无机盐工业, 2022, 54(2): 123-128.

XIE Zhuohan,HAN He,LI Xiaoguo,ZHANG Yongkun,HOU Zhanggui,BIAN Kai,ZHANG Anfeng,GUO Xinwen,SONG Chunshan. Synthesis of nano Ga-ZSM-5 zeolite and its application in alkylation of benzene with dilute ethylene[J]. Inorganic Chemicals Industry, 2022, 54(2): 123-128.

图/表 12

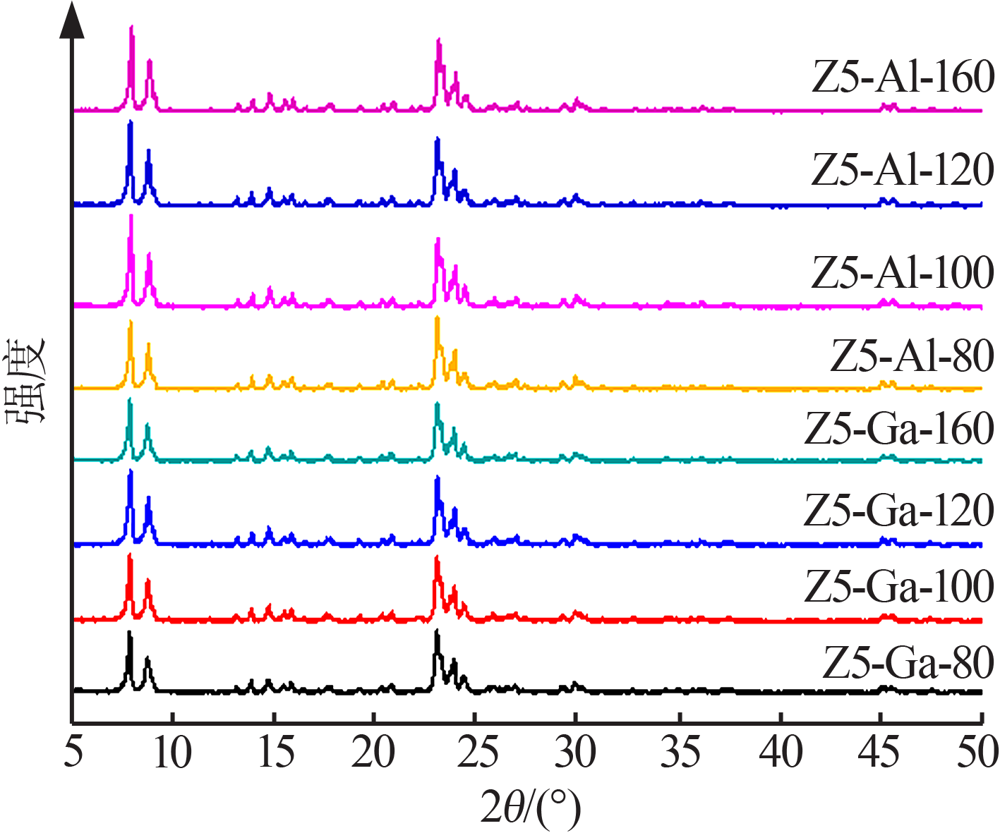

图1

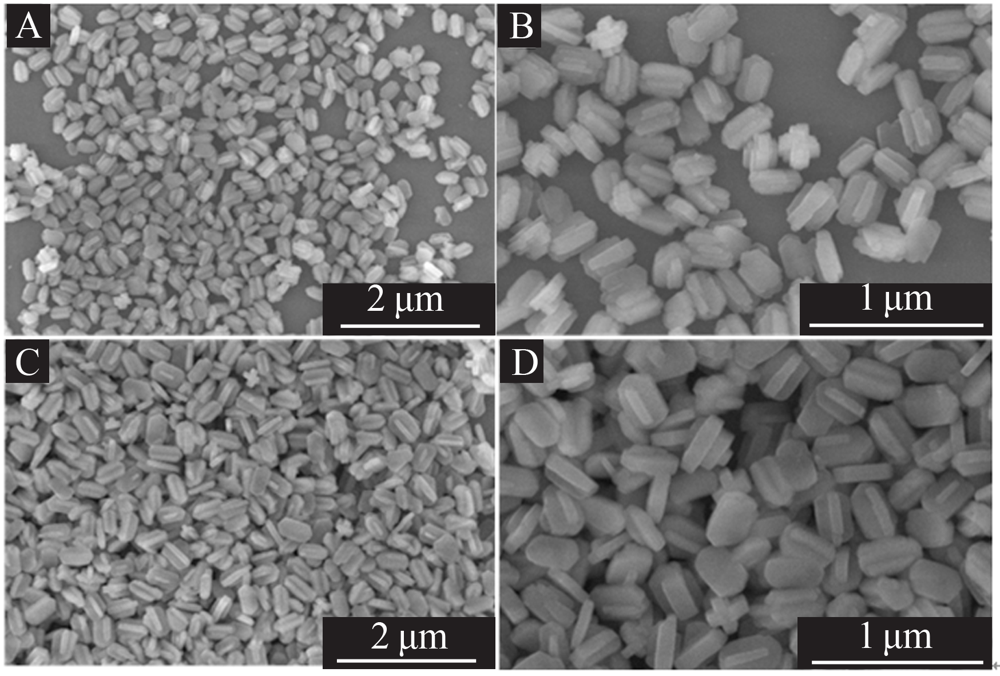

图2

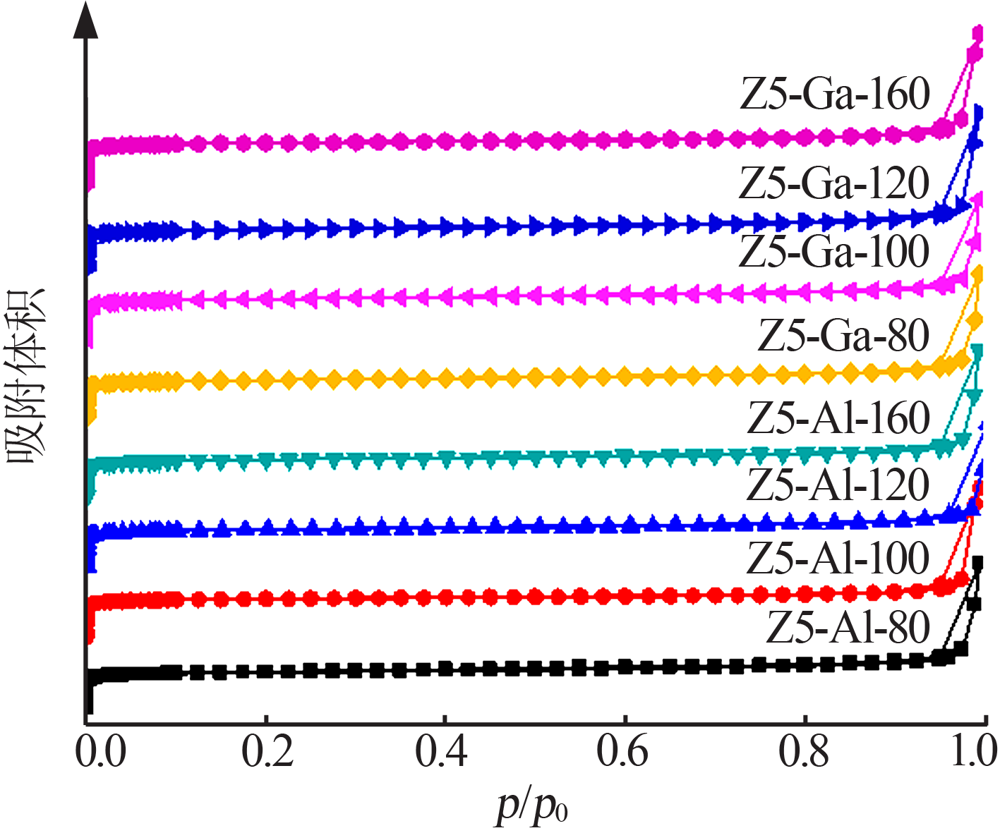

图3

图4

表1

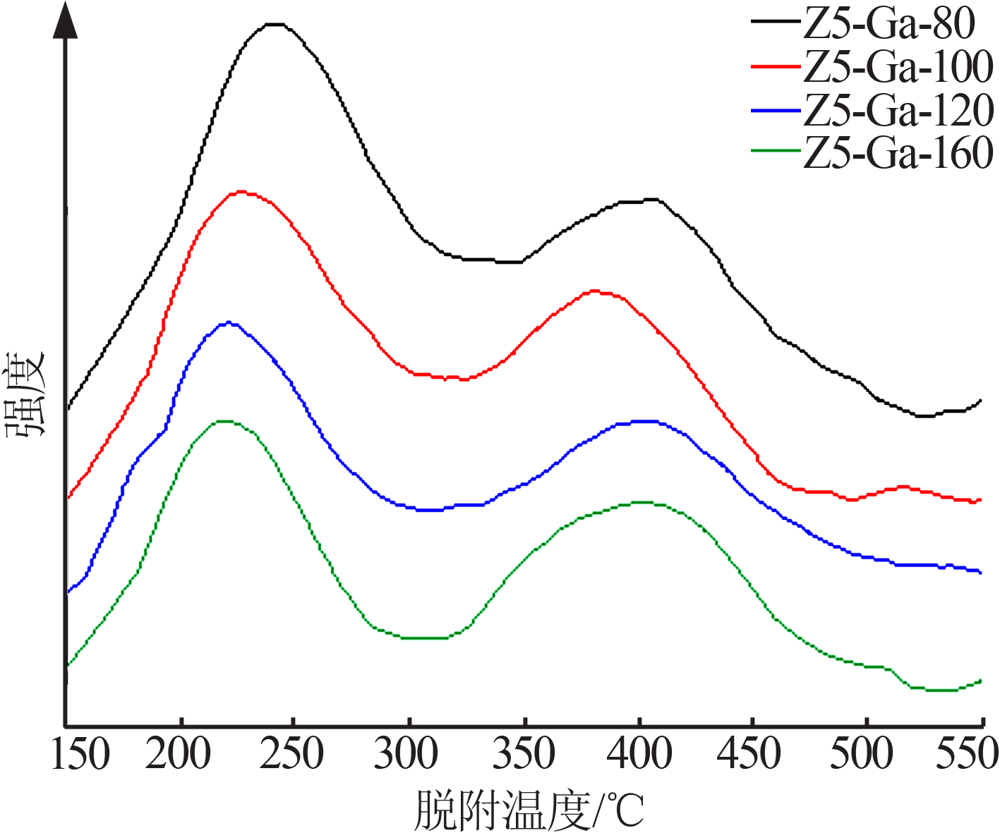

图5

图6

表2

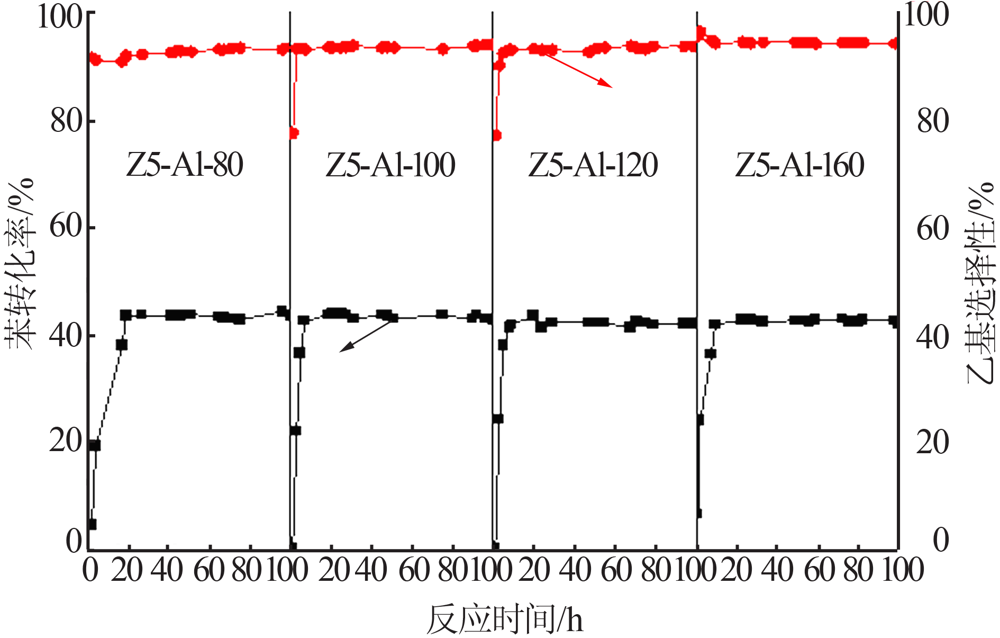

图7

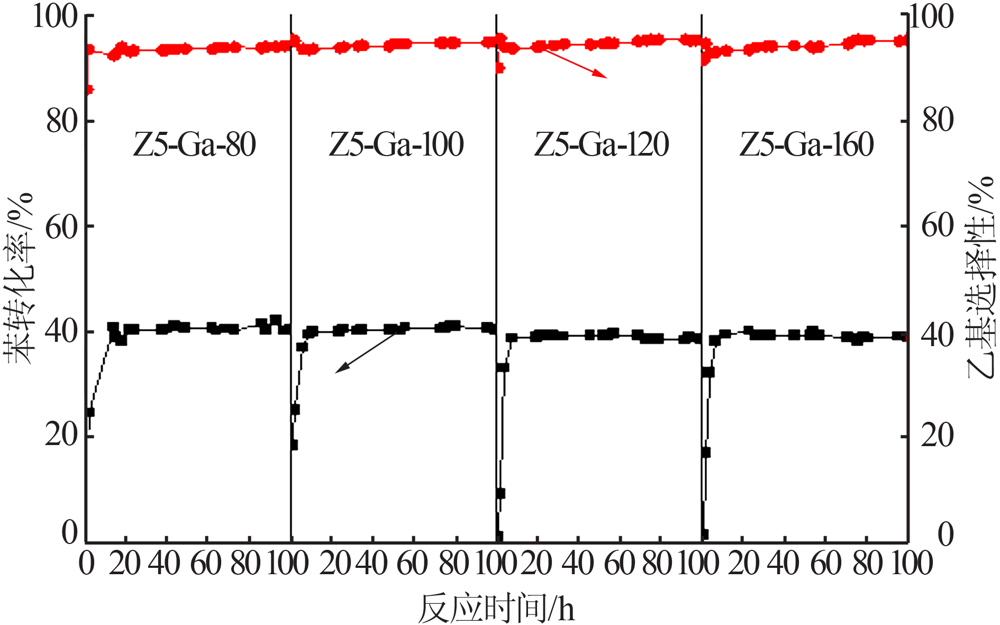

图8

表3

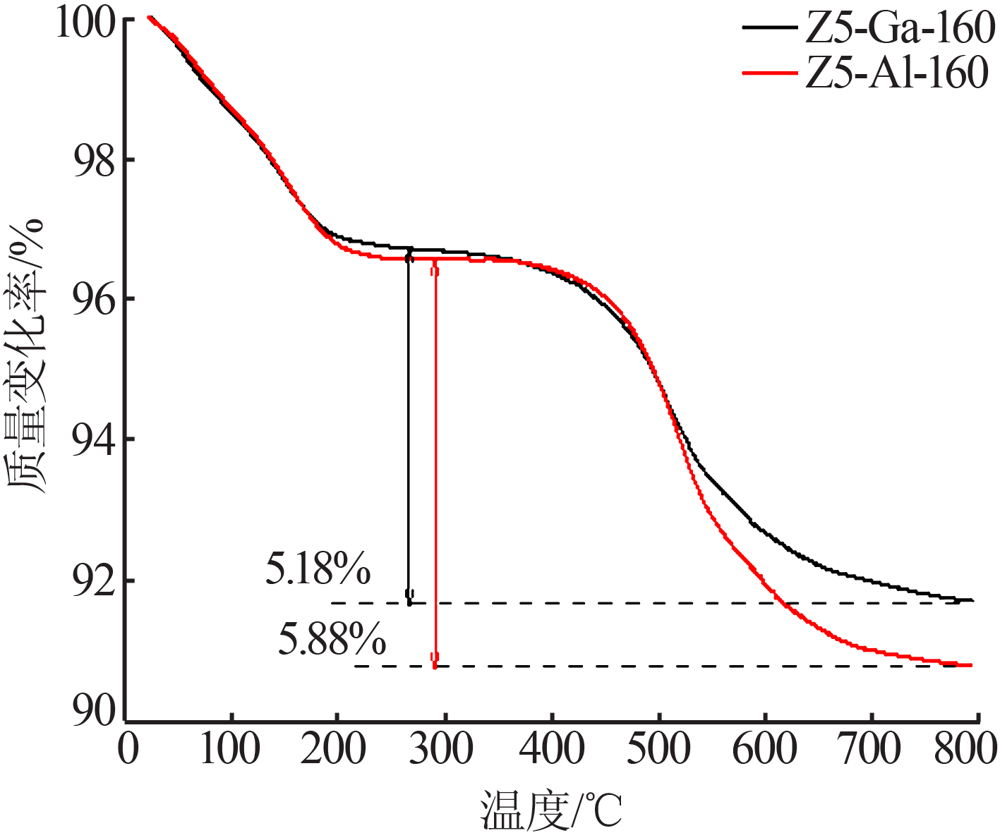

图9

参考文献 23

[1]	GUSHCHIN P A, KOLESNIKOV I M, VINOKUROV V A, et al. Al-kylation of benzene with ethylene in the presence of dimethyldichlo-rosilane[J]. Journal of Catalysis, 2017, 352:75-82.
[2]	ODEDAIRO T, AL-KHATTAF S. Ethylation of benzene:Effect of zeolite acidity and structure[J]. Applied Catalysis A:General, 2010, 385(1/2):31-45.
[3]	张永强, 杨克勇, 杜泽学, 等. 乙苯合成的研究进展[J]. 石油化工, 2001(10):796-799.
[4]	程志林, 赵训志, 邢淑建. 乙苯生产技术及催化剂研究进展[J]. 工业催化, 2007(7):4-9.
[5]	杨为民, 孙洪敏, 杨书江, 等. 苯和乙烯气相烷基化制乙苯ZSM型沸石催化剂的研究[J]. 上海化工, 2002, 27(Z2):16-18.
[6]	BIAN K, ZHANG A, YANG H, et al. Synjournal and characterization of Fe-SUbstituted ZSM-5 zeolite and its catalytic performance for alkylation of benzene with dilute ethylene[J]. Industrial & Engin-eering Chemistry Research, 2020, 59(52):22413-22421.
[7]	孙洪敏. 乙苯生产技术及市场分析[J]. 石油化工技术与经济, 2019, 35(5):18-23.
[8]	SUN L, LIU C L, QIAO Q, et al. The influence of water on the cata-lyst behavior of nanosized HZSM-5 zeolites in the ethylation of cok-ing benzene[J]. Journal of the Taiwan Institute of Chemical Engi-neers, 2016, 64:9-15.
[9]	张振亮, 王文英. 国内外干气制乙苯工艺对比[J]. 现代化工, 1998(9):32-34.
[10]	薛明伟. 干气综合利用生产技术进展[J]. 石油化工技术与经济, 2019, 35(1):56-62.
[11]	杨学萍, 薛明伟, 瞿勇. 炼化一体化企业利用稀乙烯资源潜力很大[J]. 中国石化, 2019(5):48-49.
[12]	YANG W, WANG Z, SUN H, et al. Advances in development and industrial applications of ethylbenzene processes[J]. Chinese Jo-urnal of Catalysis, 2016, 37(1).Doi: 10.1016/S1872-2067(15)60965-2.
[13]	孙洪敏, 杨为民, 关海延, 等. AB-97-T型气相烷基转移制乙苯催化剂的工业应用[J]. 工业催化, 2005(9):17-19.
[14]	张振. SEB-08催化剂在干气制乙苯装置的工业应用[J]. 广东化工, 2018, 45(3):150-151.
[15]	刘付华, 林亚祥, 练弢. SEB-08催化剂在300 kt/a 稀乙烯制乙苯装置上的工业应用[J]. 工业催化, 2018, 26(6):49-52.
[16]	陈福存, 朱向学, 谢素娟, 等. 催化干气制乙苯技术工艺进展[J]. 催化学报, 2009, 30(8):817-824.
[17]	SUN L P, GUO X W, LIU M, et al. Ethylation of coking benzene over nanoscale HZSM-5 zeolites:Effects of hydrothermal treat-ment,calcination and La₂O₃ modification[J]. Applied Catalysis A:General, 2009, 355(1/2):184-191.
[18]	边凯, 候章贵, 段欣瑞, 等. 二维HZSM-5纳米片的合成及催化苯与稀乙烯烷基化制乙苯[J]. 高等学校化学学报, 2019, 40(4):784-792.
[19]	孙林平, 乔迁, 刘民, 等. 纳米和微米ZSM-5分子筛在焦化苯乙基化反应体系中稳定性比较[J]. 石油学报:石油加工, 2013, 29(1):46-50.
[20]	陈海军. 干气制乙苯过程建模与优化[D]. 大连:大连理工大学, 2017.
[21]	高志贤, 程昌瑞, 谭长瑜. Ga-Al-Si-ZSM-5 的合成、表征与催化性能[J]. 石油学报, 1996(1):42-48.
[22]	MENTZEL U V, HØJHOLT K T, HOLM M S, et al. Conversion of methanol to hydrocarbons over conventional and mesoporous H-ZSM-5 and H-Ga-MFI:Major differences in deactivation behav-ior[J]. Applied Catalysis A:General, 2012,417-418:290-297.
[23]	KOSSLICK H, TUAN V A, PARLITZ B, et al. Disruption of the MFI framework by the incorporation of gallium[J]. Journal of the Che-mical Society Faraday Transactions, 1993, 89(7):1131-1138.

样品	BET比表面积/ （m²·g^-1）	总孔容/ （cm³·g^-1）	微孔孔容/ （cm³·g^-1）
Z5-Al-80	418	0.61	0.15
Z5-Al-100	440	0.62	0.16
Z5-Al-120	428	0.61	0.16
Z5-Al-160	430	0.61	0.16
Z5-Ga-80	419	0.60	0.15
Z5-Ga-100	449	0.58	0.17
Z5-Ga-120	452	0.65	0.17
Z5-Ga-160	458	0.62	0.17

样品	n（Si）/n（T）^a （T=Ga或Al）	弱酸峰温度^b/℃	强酸峰温度^b/℃	酸量^b/（μmol·g^-1）
样品	n（Si）/n（T）^a （T=Ga或Al）	弱酸峰温度^b/℃	强酸峰温度^b/℃	弱酸	强酸	总酸量
Z5-Ga-80	131.7	246	395	39	23	62
Z5-Ga-100	160.6	235	380	30	22	52
Z5-Ga-120	193.8	228	397	25	18	43
Z5-Ga-160	269.1	223	398	22	20	42
Z5-Al-80	78.5	237	463	129	94	223
Z5-Al-160	144.8	256	437	72	53	125

样品	苯转化率/%	乙基选择性/%	二甲苯选择性/%
Z5-Al-80	43.6	92.8	0.39
Z5-Al-100	42.9	93.5	0.33
Z5-Al-120	42.1	93.2	0.28
Z5-Al-160	42.8	94.3	0.22
Z5-Ga-80	39.7	92.5	0.22
Z5-Ga-100	40.1	94.4	0.18
Z5-Ga-120	38.9	94.7	0.17
Z5-Ga-160	39.1	94.8	0.16
