西台吉乃尔盐湖盐田与模拟蒸发过程卤水钾、锂的损失研究

doi:10.19964/j.issn.1006-4990.2022-0584

摘要/Abstract

摘要：

目前，西台吉乃尔盐湖的基本生产工艺路线是卤水经过盐田蒸发进行自然浓缩，然后利用钾盐结晶阶段析出的钾混盐、光卤石及蒸发后期残留的富锂老卤加工生产钾、锂产品，但收率均不高。通过盐田固-液相定点取样观测和模拟蒸发实验的设计，对西台吉乃尔盐湖卤水蒸发过程中钾锂损失的情况进行对比研究。结果表明，卤水中钾在富集达20 g/L时开始析出钾混盐矿，锂则在此过程中不断富集，由0.19 g/L浓缩至2.12 g/L，蒸发实验结果基本符合盐田实际生产情况。根据实验结果估算盐田中不同阶段的钾、锂损失，得出钠盐田中钾损失率约为12.3%，钾盐田中钾总回收率约为84.4%；锂在钠盐阶段损失率约为6.50%，在钾混盐阶段损失率约为11.59%，在光卤石阶段损失率约为6.21%，在老卤阶段损失率约为6.44%，锂在盐田系统中总损失率约为30.74%，其中在钾混盐结晶阶段锂损失量最大。

关键词: 西台吉乃尔盐湖, 盐田系统, 蒸发实验, 钾、锂损失

Abstract:

At present，the basic production process route of West Taijinar Salt Lake is that brine is naturally concentrated by evaporation in the salt field，and potassium and lithium products are produced by using potassium mixed salt，carnallite and residual lithium-rich old brine in the later stage of evaporation，but the yield is not high.The loss of potassium and lithium in the evaporation process of West Taijinar Salt Lake brine was compared and studied by on-site solid-liquid phase sampling observation and simulated evaporation experiment.The results showed that the potassium in the brine was enriched to more than 20 g/L，and the potassium mixed salt ore began to precipitate.Lithium was continuously enriched in this process，from 0.19 g/L to 2.12 g/L.The evaporation experiment results were basically in line with the actual production of the salt field.According to the experimental results，the loss of potassium and lithium in different stages of salt field was estimated.The loss rate of potassium in sodium salt field was about 12.3%，and the total recovery rate of potassium in potassium salt field was 84.4%.The loss rate of lithium was about 6.50% in the sodium salt stage，11.59% in the potassium mixed salt stage，6.21% in the carnallite stage，and 6.44% in the old brine stage.The total loss rate in the salt field system was about 30.74%，and the lithium loss in the potassium salt crystallization stage was the largest.

Key words: West Taijinar Salt Lake, salt field system, evaporation experiments, potassium lithium loss

中图分类号:

TS396.5

王冀洺, 乜贞, 樊馥, 郭廷峰, 韩佳欢. 西台吉乃尔盐湖盐田与模拟蒸发过程卤水钾、锂的损失研究[J]. 无机盐工业, 2023, 55(5): 31-38.

WANG Jiming, NIE Zhen, FAN Fu, GUO Tingfeng, HAN Jiahuan. Study on potassium and lithium resource loss in brine of West Taijinar Salt Lake and simulated evaporation process[J]. Inorganic Chemicals Industry, 2023, 55(5): 31-38.

图/表 11

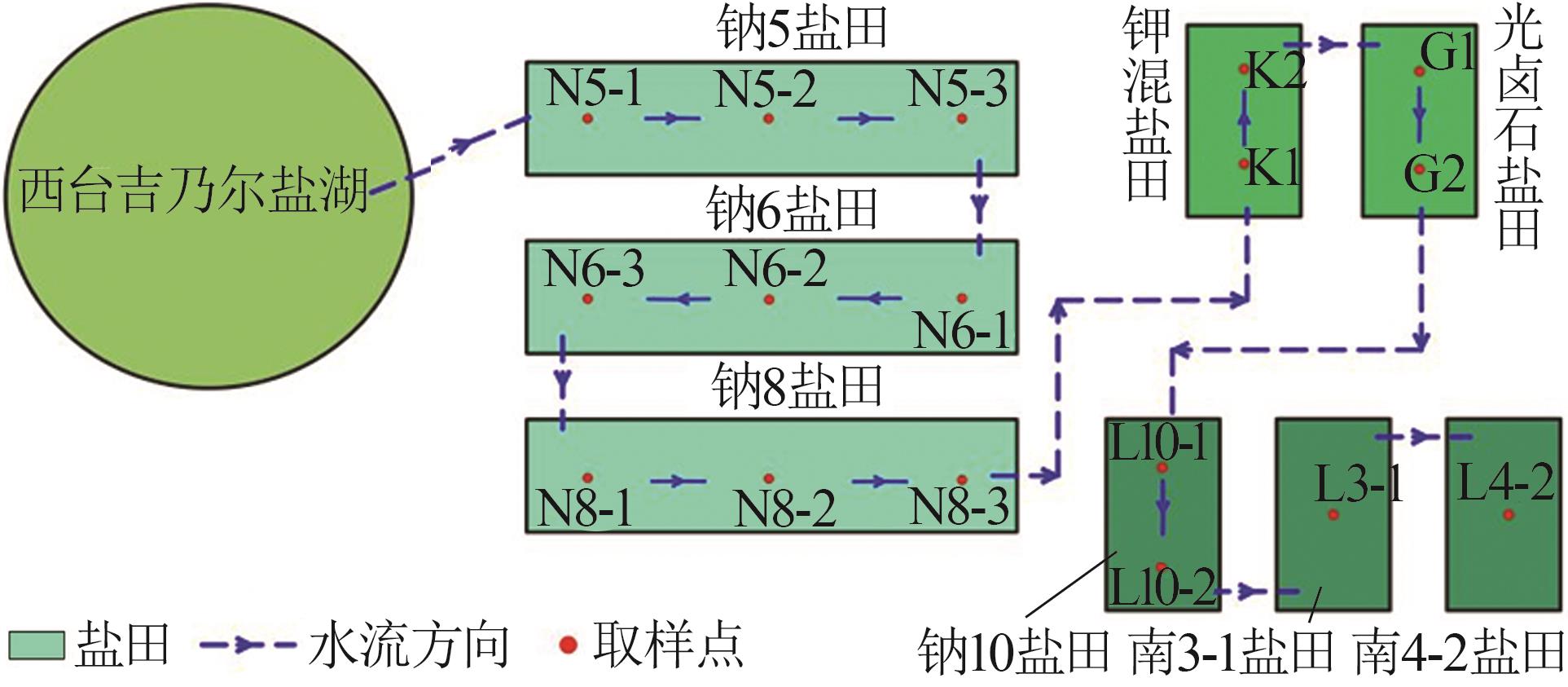

图1

图2

表1

表2

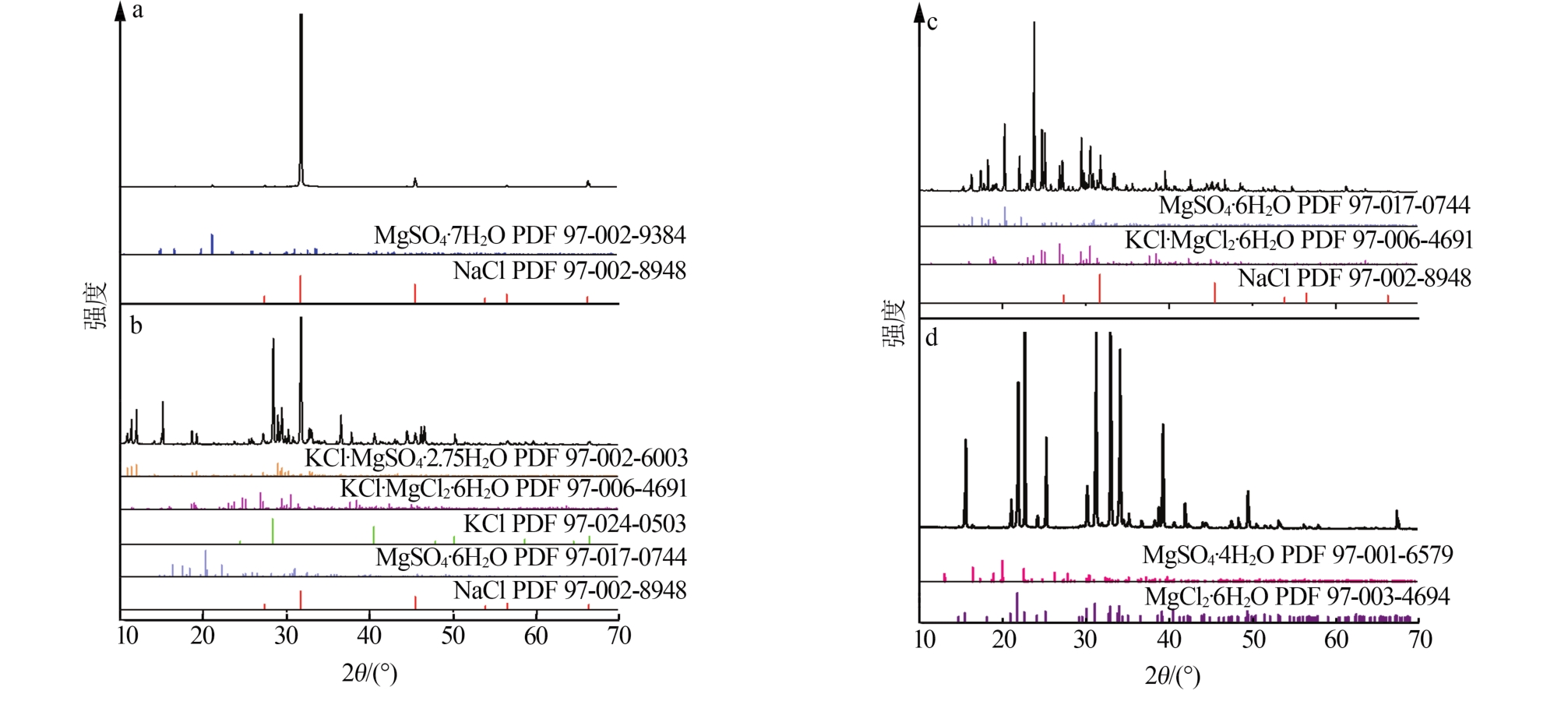

图3

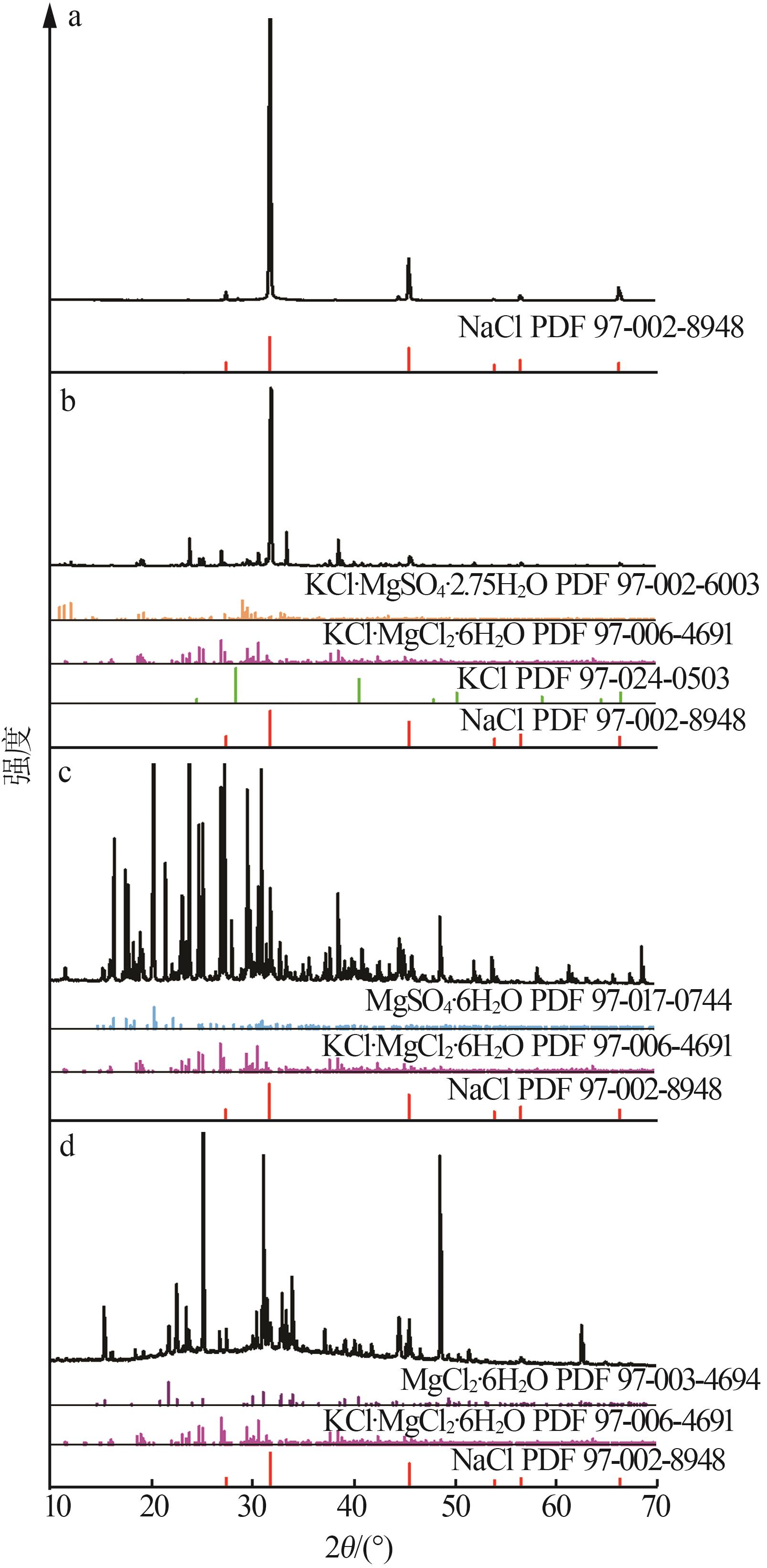

图4

表3

表4

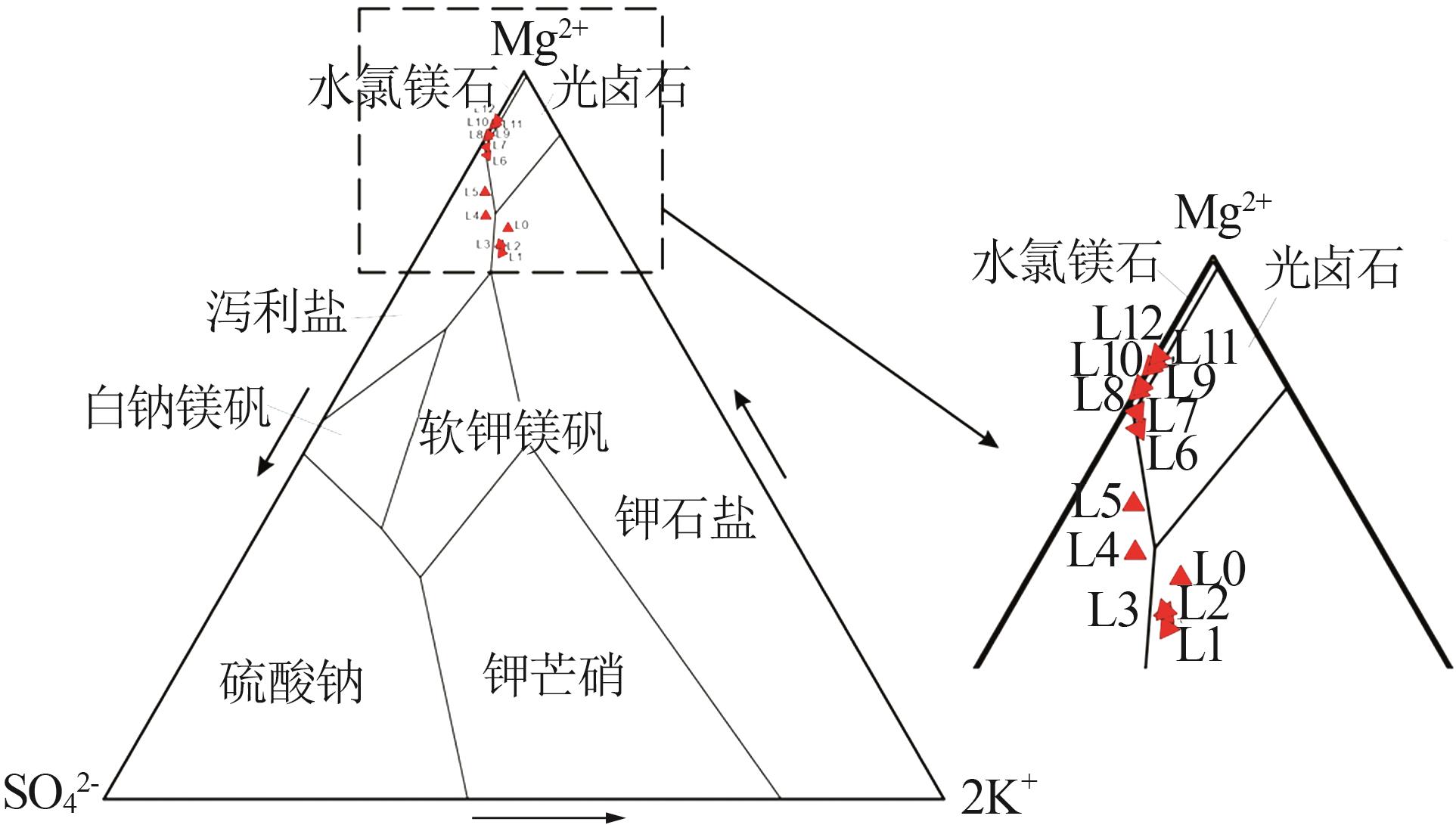

图5

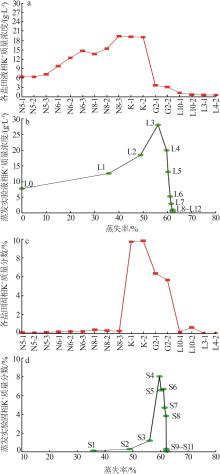

图6

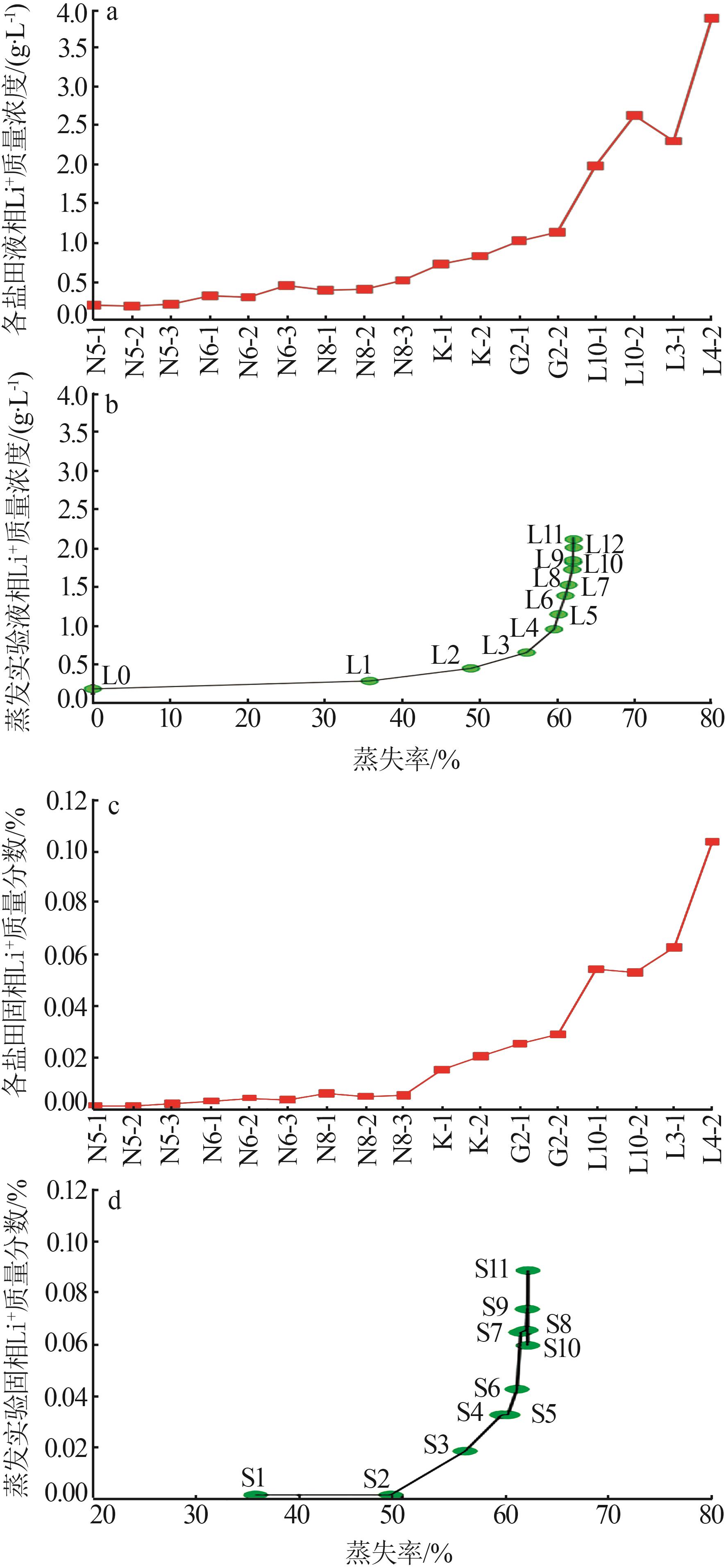

图7

参考文献 14

1	王淑丽，熊先孝，王炳铨.中国矿产地质志-钾盐矿卷[M].北京：地质出版社，2019：78-81.
2	乜贞，卜令忠，郑绵平.中国盐湖锂资源的产业化现状：以西台吉乃尔盐湖和扎布耶盐湖为例[J].地球学报，2010，31（1）：95-101.
	NIE Zhen， BU Lingzhong， ZHENG Mianping.Lithium resources industrialization of salt lakes in China：A case study of the xitaijinaier salt lake and the zabuye salt lake[J].Acta Geoscientica Sinica，2010，31（1）：95-101.
3	张西营，马海州，高东林，等.柴达木盆地西台吉乃尔盐湖矿区卤水水化学特征[J].盐湖研究，2007，15（2）：12-20.
	ZHANG Xiying， MA Haizhou， GAO Donglin，et al.Hydrochemical characteristics of brines in the mining area of west taijinar salt lake in Qaidam Basin[J].Journal of Salt Lake Research，2007，15（2）：12-20.
4	伍倩，刘喜方，郑绵平，等.我国盐湖锂资源开发现状、存在问题及对策[J].现代化工，2017，37（5）：1-5.
	WU Qian， LIU Xifang， ZHENG Mianping，et al.Present situation，existing problems and countermeasures of development of salt lake lithium resources in China[J].Modern Chemical Industry，2017，37（5）：1-5.
5	郭爱武，李吉生，王菊香，等.西台吉乃尔盐湖卤水自然蒸发试验研究[J].盐湖研究，2009，17（3）：29-31.
	GUO Aiwu， LI Jisheng， WANG Juxiang，et al.Study on natural evaporation of brine in west taijinar salt lakes[J].Journal of Salt Lake Research，2009，17（3）：29-31.
6	余明祥，谢云荣，任元成，等.西台吉乃尔盐湖卤水等温蒸发实验研究[J].盐业与化工，2012，41（8）：7-10.
	YU Mingxiang， XIE Yunrong， REN Yuancheng，et al.Experimental study on isothermal evaporation with saline brine in west taijinar[J].Journal of Salt and Chemical Industry，2012，41（8）：7-10.
7	苏建军，曾英，李陇岗，等.西台吉乃尔盐湖析钾老卤及冻卤25℃等温蒸发实验研究[J].无机盐工业，2022，54（5）：84-89，95.
	SU Jianjun， ZENG Ying， LI Longgang，et al.Study on isothermal evaporation of potassium-extracted old brine and frozen brine in West Taijinar Salt Lake at 25 ℃[J].Inorganic Chemicals Industry，2022，54（5）：84-89，95.
8	吴小王，朱海丽.西台吉乃尔盐湖开发工艺及工业化现状[J].广东化工，2012，39（1）：64，74.
	WU Xiaowang， ZHU Haili.West salt lake taijnar technology and industrial development status[J].Guangdong Chemical Industry，2012，39（1）：64，74.
9	唐发满，解安福，昝超，等.东、西台吉乃尔盐湖及一里坪盐湖卤水资源开发现状及对策研究[J].化工矿物与加工，2020，49（2）：48-51，56.
	TANG Faman， XIE Anfu， ZAN Chao，et al.Research on development status and countermeasure of brine resources in East-West Ginair and Yiliping Salt Lake[J].Industrial Minerals & Processing，2020，49（2）：48-51，56.
10	陈敬清，刘子琴，符廷进.东台吉乃尔湖间晶卤水25℃等温蒸发与天然蒸发试验[J].盐湖科技资料，1980（S1）：71-82.
	CHEN Jingqing， LIU Ziqin， FU Tingjin.Experiment on isothermal evaporation and natural evaporation of intergranular brine from jinaier lake in Dongtai at 25℃[J].Journal of Salt Lake Research，1980（S1）：71-82.
11	陈敬清，刘子琴，房春晖.盐湖卤水的蒸发结晶过程[J].盐湖研究，1994，2（1）：43-51.
	CHEN Jingqing， LIU Ziqin， FANG Chunhui.Studies on evapora-tion-crystallization of salt lake brines in China[J].Journal of Salt Lake Research，1994，2（1）：43-51.
12	海擎宇.硫酸镁亚型盐湖卤水体系下镁钾硫酸盐形成矿物学研究[D].西宁：中国科学院大学（中国科学院青海盐湖研究所），2018.
	Qingyu HAI.Mineralogical study on the formation of Mg-K sulfate minerals in salt lake brine system of magnesium sulfate subtype[D].Xining：Qinghai Institute of Salt Lakes，Chinese Academy of Sciences，2018.
13	孙衍忠，杜海涛，周桓.青海钾矿卤水自然蒸发盐田工艺研究[J].盐业与化工，2010，39（3）：17-20.
	SUN Yanzhong， DU Haitao， ZHOU Huan.Study on the brine pan technology of natural evaporation process of a potassium deposit in Qinghai salt-lake[J].Journal of Salt and Chemical Industry，2010，39（3）：17-20.
14	郭映福.钾矿卤水蒸发盐田工艺参数探讨[J].化工管理，2019（23）：171-172.
	GUO Yingfu.Discussion on technological parameters of potash brine evaporation salt field[J].Chemical Enterprise Management，2019（23）：171-172.

样品编号	相对密度	pH	质量浓度/（g·L^-1）								总质量浓度/ （g·L^-1）
样品编号	相对密度	pH	Li⁺	Na⁺	K⁺	Mg²⁺	Ca²⁺	Cl^-	SO₄^2-	B₄O₇^2-	总质量浓度/ （g·L^-1）
N5-1	1.228	7.3	0.2	89.9	6.45	19.80	0.414	180.69	24.3	1.33	323.1
N5-2	1.229	7.2	0.19	89.6	6.44	20.07	0.312	187.51	25.1	1.38	330.6
N5-3	1.233	7.2	0.21	84.9	7.28	22.41	0.293	178.09	28.9	1.36	323.5
N6-1	1.245	7.0	0.32	93.4	9.90	31.68	0.249	210.69	42.3	2.19	390.7
N6-2	1.257	6.8	0.30	62.0	12.54	41.58	0.212	190.69	55.2	2.52	365.1
N6-3	1.269	6.7	0.45	52.0	14.74	49.68	0.2	188.30	60.0	3.16	368.6
N8-1	1.256	6.8	0.39	56.2	13.75	46.80	0.208	195.01	56.4	3.19	372.0
N8-2	1.263	6.7	0.40	47.7	15.51	52.38	0.211	195.59	57.9	3.25	373.0
N8-3	1.280	6.4	0.52	33.1	19.47	68.22	0.495	218.34	65.1	4.50	409.8
K-1	1.303	5.9	0.73	12.8	19.25	92.70	0.126	262.29	49.8	6.04	443.8
K-2	1.308	5.8	0.83	17.6	19.14	94.50	0.186	280.59	48.6	5.73	467.3
G-1	1.321	5.3	1.03	4.54	3.22	116.1	0.117	311.40	36.3	8.69	481.5
G-2	1.321	5.3	1.14	7.46	3.77	121.5	0.196	344.65	38.1	8.90	525.8
L10-1	1.378	4.8	1.99	1.99	1.37	135.9	0.141	365.64	29.5	14.26	551.0
L10-2	1.356	4.8	2.64	1.38	0.79	136.8	0.134	362.51	32.7	19.16	556.3
L3-1	1.340	5.1	2.31	1.06	0.67	134.1	0.224	355.84	34.5	17.39	546.3
L4-2	1.365	4.9	3.89	1.20	0.63	143.1	0.143	373.34	36.0	29.67	588.2

样品编号	w（Li⁺）	w（Na⁺）	w（K⁺）	w（Mg²⁺）	w（Ca²⁺）	w（Cl^-）	w（SO₄^2-）	w（B₄O₇^2-）	水溶合量
N5-1	0.001 45	38.9	0.10	0.19	0.010 6	59.95	0.25	0.00	99.39
N5-2	0.001 49	37.5	0.09	0.20	0.005 8	57.97	0.27	0.00	96.05
N5-3	0.002 27	38.6	0.13	0.33	0.000 1	59.55	0.47	0.00	99.08
N6-1	0.003 27	36.9	0.19	0.48	0.006 0	58.34	0.71	0.00	96.61
N6-2	0.004 31	36.3	0.23	0.63	0.044 8	57.34	0.85	0.00	95.40
N6-3	0.003 73	36.9	0.23	0.53	0.022 9	57.84	0.71	0.00	96.24
N8-1	0.006 20	34.3	0.40	0.94	0.012 6	54.25	1.13	0.00	91.05
N8-2	0.005 01	35.8	0.32	0.72	0.013 0	56.95	0.83	0.00	94.63
N8-3	0.005 52	29.4	0.25	2.40	0.043 2	48.78	6.48	0.00	87.36
K-1	0.015 60	3.84	9.72	10.6	0.015 1	30.08	22.07	0.02	76.37
K-2	0.020 70	9.3	9.82	7.14	0.005 1	30.63	18.98	0.04	75.93
G-1	0.025 60	3.20	5.68	13.6	0.006 7	39.82	12.93	0.06	75.32
G-2	0.029 20	2.09	6.37	15.1	0.012 6	42.29	15.05	0.09	81.03
L10-1	0.054 50	0.00	0.16	16.7	0.013 9	48.33	1.63	0.19	67.10
L10-2	0.053 20	1.07	0.64	15.7	0.008 4	47.38	1.05	0.20	66.11
L3-1	0.063 00	0.00	0.03	17.4	0.000 1	49.33	1.30	0.26	68.39
L4-2	0.104 00	0.00	0.00	16.7	0.017 9	48.46	0.89	0.49	66.67

样品编号	相对密度	pH	质量浓度/（g·L^-1）								离子总质量浓度/（g·L^-1）	相图指数/%
样品编号	相对密度	pH	Li⁺	Na⁺	K⁺	Mg²⁺	Ca²⁺	Cl^-	SO₄^2-	B₄O₇^2-	离子总质量浓度/（g·L^-1）	2K⁺	Mg²⁺	SO₄^2-
L0	1.211	7.3	0.19	95.85	7.65	21.01	0.61	205.2	13.38	0.80	344.73	8.88	78.47	12.65
L1	1.229	6.9	0.29	75.80	12.54	29.88	0.59	196.5	23.79	2.01	341.43	9.80	75.08	15.13
L2	1.248	6.5	0.45	48.70	18.48	47.52	0.34	208.7	36.30	3.32	363.81	9.20	76.09	14.71
L3	1.289	6.1	0.66	22.80	28.16	73.71	0.23	231.3	56.10	5.41	418.38	9.06	76.26	14.69
L4	1.319	5.6	0.96	9.31	20.02	92.70	0.11	250.4	66.00	8.07	447.62	5.38	80.17	14.44
L5	1.316	5.6	1.15	7.50	13.09	92.70	0.10	253.9	56.70	9.01	434.16	3.66	83.43	12.91
L6	1.325	5.4	1.39	4.43	5.23	103.5	0.06	274.8	46.80	11.5	447.70	1.39	88.49	10.12
L7	1.337	5.2	1.53	4.60	2.90	111.6	0.06	297.4	47.40	13.2	478.72	0.73	89.64	9.63
L8	1.366	5.0	1.73	1.13	0.61	121.5	0.04	320.0	46.80	14.2	506.03	0.14	90.99	8.87
L9	1.370	5.0	1.85	1.14	0.71	124.2	0.05	328.7	45.60	14.8	517.09	0.16	91.35	8.49
L10	1.367	5.0	1.82	0.64	0.35	118.8	0.02	323.5	36.90	15.4	497.38	0.09	92.63	7.28
L11	1.364	4.9	2.12	2.04	1.01	127.8	0.01	347.8	37.20	17.4	535.38	0.23	92.93	6.84
L12	1.365	4.7	2.01	1.21	0.43	125.1	0.01	347.8	34.20	17.2	527.88	0.10	93.44	6.46

样品编号	质量分数/%									配矿分数/%				固相总质量/（kg）
样品编号	Li⁺	Na⁺	K⁺	Mg²⁺	Ca²⁺	Cl^-	SO₄^2-	B₄O₇^2-	水溶合量	NaCl	KCl	MgSO₄	MgCl₂	固相总质量/（kg）
S1	0.002	38.29	0.15	0.24	0.11	59.00	0.40	0.00	98.19	97.34	0.00	0.19	0.00	7.62
S2	0.002	37.26	0.30	0.61	0.51	58.11	1.64	0.00	98.43	94.71	0.56	0.52	1.98	2.89
S3	0.019	32.71	1.20	2.83	0.29	58.07	2.41	0.02	97.55	83.16	2.29	2.16	9.37	1.54
S4	0.033	14.95	8.04	10.10	0.17	52.91	8.19	0.10	94.49	37.99	15.33	9.75	31.83	1.76
S5	0.033	2.04	6.57	12.60	0.02	36.51	13.14	0.12	71.03	5.19	12.53	16.40	36.36	0.91
S6	0.043	3.67	6.69	15.20	0.03	42.00	18.18	0.17	85.99	9.32	12.76	22.68	41.58	0.67
S7	0.065	3.68	4.71	13.60	0.06	40.00	14.43	0.32	76.86	9.34	8.98	17.90	39.10	0.15
S8	0.066	3.67	3.83	13.10	0.04	38.90	11.61	0.32	71.53	9.32	7.30	14.44	39.88	0.13
S9	0.074	1.13	0.31	16.30	0.02	46.06	4.05	0.40	68.35	2.86	0.59	5.00	59.87	0.19
S10	0.060	0.57	0.16	17.40	0.01	48.00	3.96	0.37	70.53	1.45	0.30	4.93	64.23	0.27
S11	0.089	0.00	0.02	15.30	0.00	40.59	5.79	0.47	62.26	0.00	0.03	7.24	54.18	0.21

[1]	苏建军,曾英,李陇岗,秦佳政,余明祥,刘贺. 西台吉乃尔盐湖析钾老卤及冻卤25 ℃等温蒸发实验研究[J]. 无机盐工业, 2022, 54(5): 84-89.
[2]	姜旭, 周保华, 乜贞. 中国盐湖卤水蒸发实验研究进展[J]. 无机盐工业, 2013, 45(6): 1-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
