放射性废盐的真空蒸馏净化技术研究

doi:10.19964/j.issn.1006-4990.2022-0573

摘要/Abstract

摘要：

为了降低钚熔盐电解过程中产生的放射性废盐量，减轻后续放射性废物处理处置过程中的压力，采用NaCl-KCl-CeO₂混合熔盐作为非放模拟料，对真空蒸馏技术进行了研究。考察了CeO₂浓度、温度和压力对蒸馏结果的影响。研究结果表明：在CeO₂质量分数为5%~15%、温度为825~925 ℃、压力为0.1~66 Pa条件下，Ce的净化系数均可达到10³以上，获得的馏分盐和残余物CeO₂的纯度与混熔前相当，熔盐和CeO₂的回收率均稳定在98%以上。蒸馏后NaCl-KCl熔盐组分配比不变，可以在熔盐电解中重复利用。真空蒸馏净化技术在模拟料实验中体现出的良好效果，为后续放射性废盐处理提供了备选路线。

关键词: 钚, 放射性废盐, 熔盐电解, 真空蒸馏

Abstract:

In order to reduce the amount of radioactive waste salt generated in the process of molten salt electrolysis of plutonium and relieve the stress in the subsequent process of treatment and disposal of radioactive waste，the vacuum distillation technology was studied by using NaCl-KCl-CeO₂mixed molten salt as simulative material.The effects of CeO₂ concentration，temperature and pressure on the experiment results were investigated.The results showed that in the range of CeO₂ mass fraction of 5%~15%，temperature of 825~925 ℃ and pressure of 0.1~66 Pa，the purification coefficient of Ce could reach above 10³，the purity of distillate salt and residual CeO₂ was equal to that before the mixed melting，and the recovery of molten salt and CeO₂ was stable above 98%.After distillation，the distribution ratio of NaCl-KCl molten salt remained unchanged and could be reused in molten salt electrolysis.The good performance of vacuum distillation purification technology in simulated material experiments provided an alternative route for subsequent radioactive waste salt treatment.

Key words: plutonium, radioactive waste salts, molten salt electrolysis, vacuum distillation

中图分类号:

TQ110.9

李迅, 贾艳虹, 窦强, 杨洋. 放射性废盐的真空蒸馏净化技术研究[J]. 无机盐工业, 2023, 55(7): 97-102.

LI Xun, JIA Yanhong, DOU Qiang, YANG Yang. Study on vacuum distillation purification technology for radioactive waste salt[J]. Inorganic Chemicals Industry, 2023, 55(7): 97-102.

图/表 11

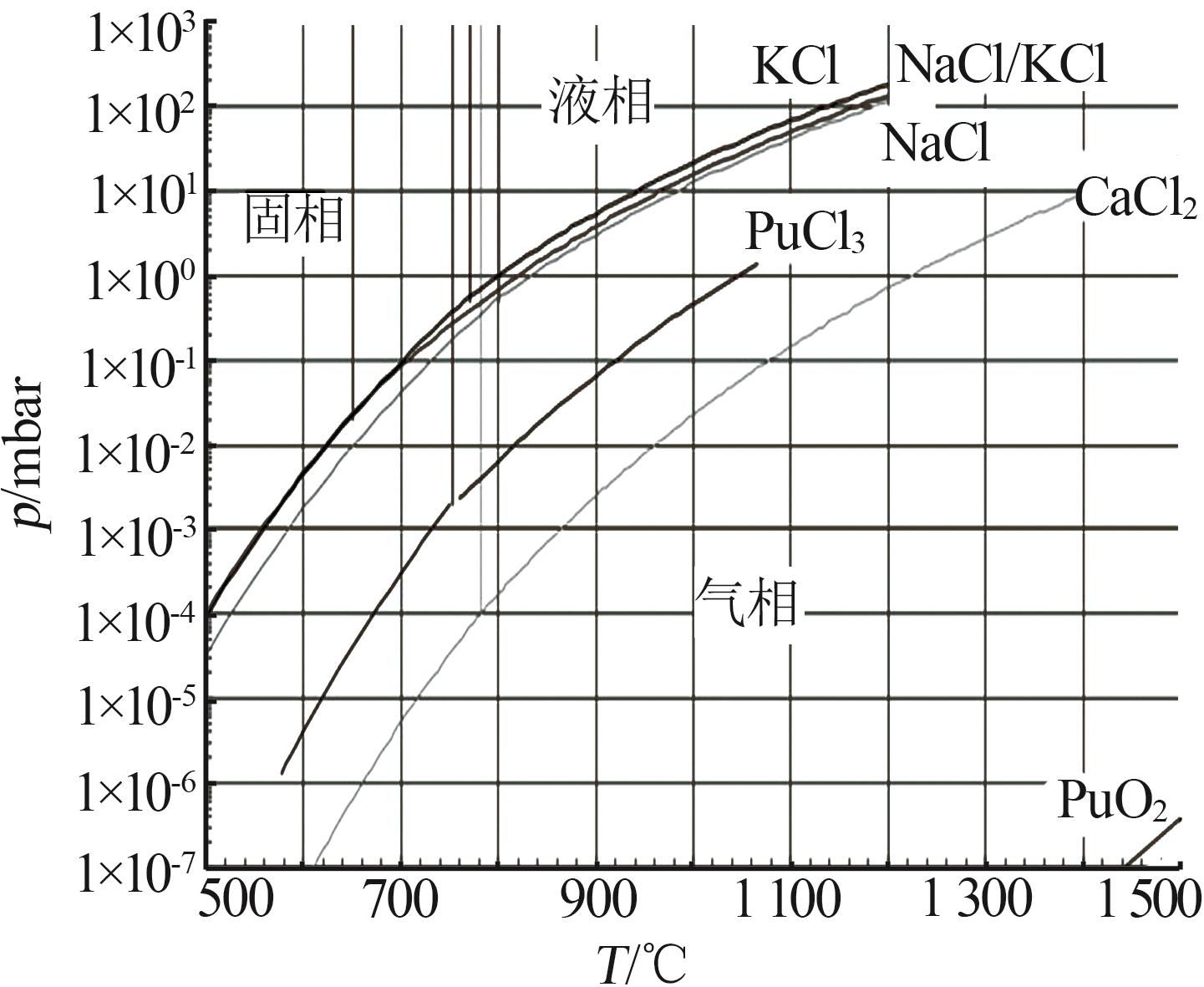

图1

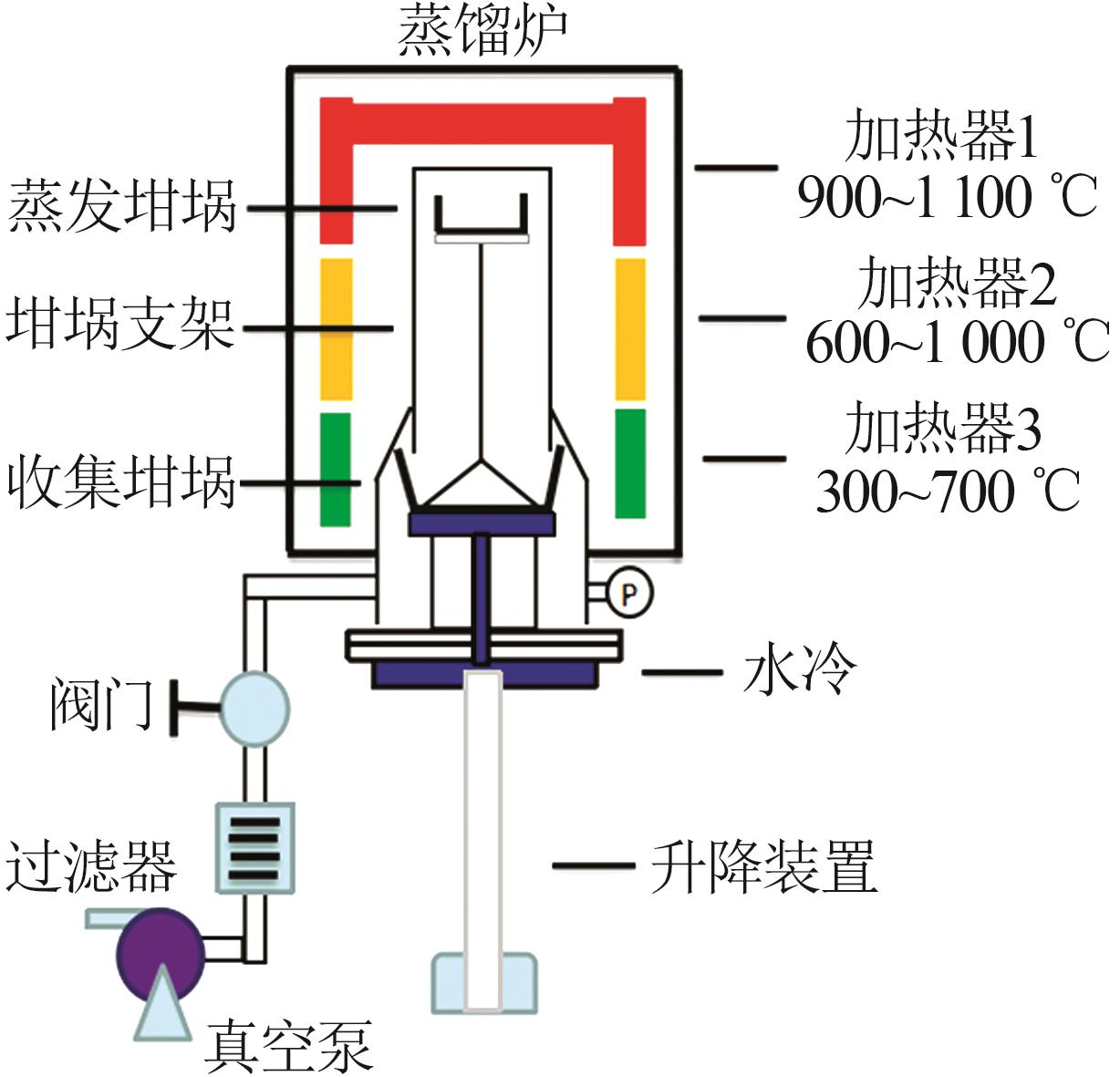

图2

表1

表2

表3

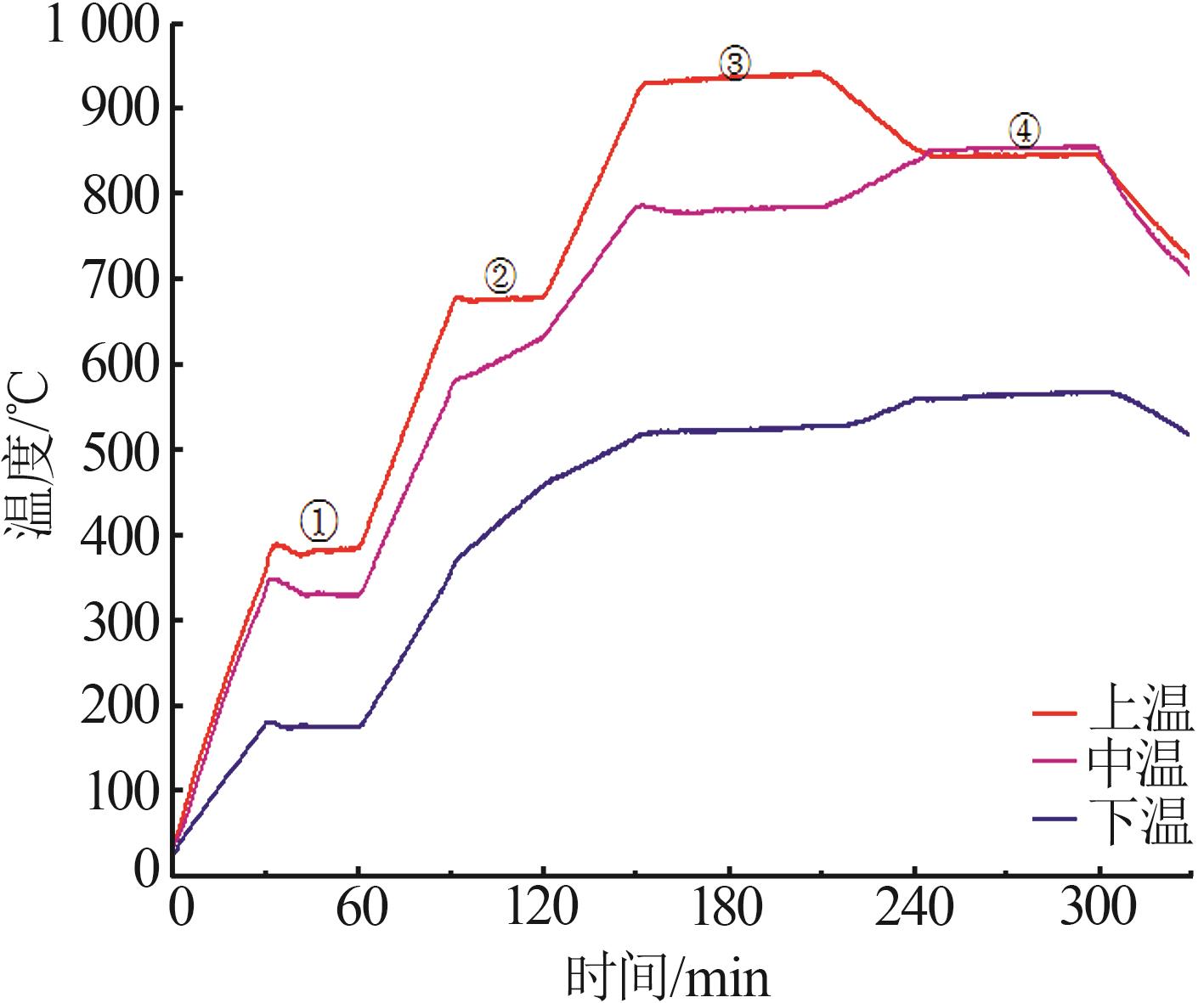

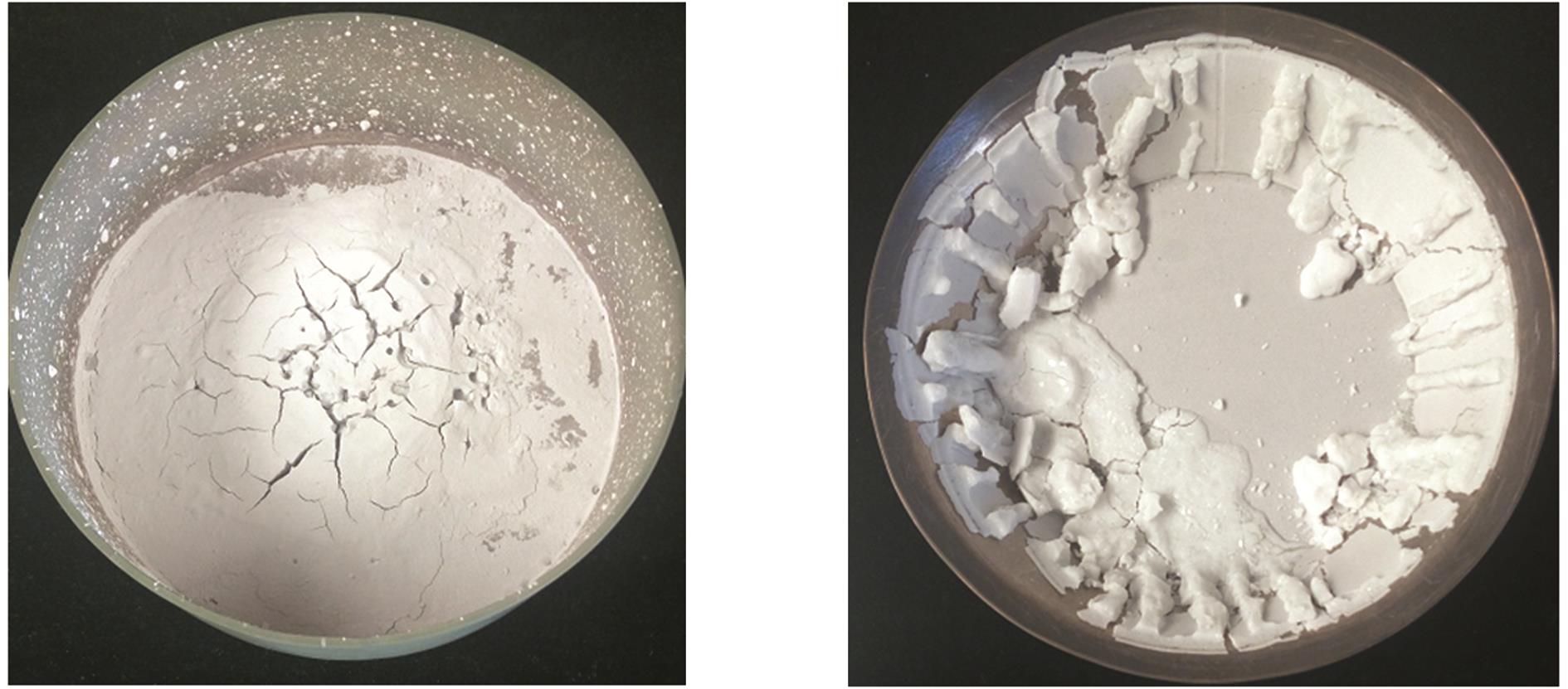

图3

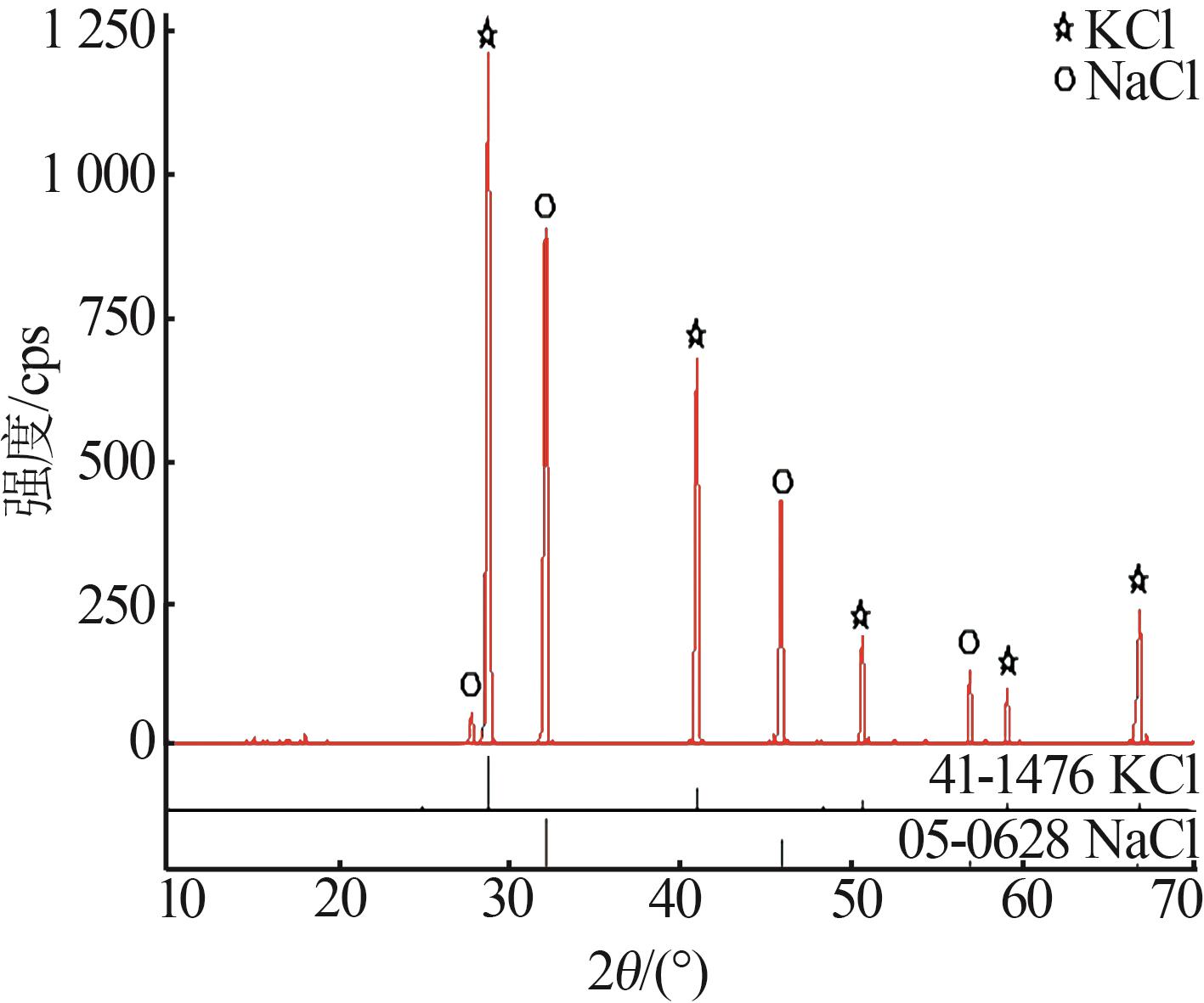

图6

表4

表5

表6

参考文献 18

1	林如山，何辉，唐洪彬，等.我国乏燃料干法后处理技术研究现状与发展［J］.原子能科学技术，2020，54（S1）：115-125.
	LIN Rushan， HE Hui， TANG Hongbin，et al.Progress and development of dry reprocessing technology of spent fuel in China［J］.Atomic Energy Science and Technology，2020，54（S1）：115-125.
2	张磊，林如山，陈辉，等.NaCl-KCl熔盐体系电解制备金属铈工艺研究［J］.原子能科学技术，2020，54（12）：2306-2313.
	ZHANG Lei， LIN Rushan， CHEN Hui，et al.Electrolytic extraction of Ce from NaCl-KCl molten salt［J］.Atomic Energy Science and Technology，2020，54（12）：2306-2313.
3	张磊，王有群，谢书宝，等.LiCl-KCl、NaCl-KCl和KCl熔盐体系中Ce（Ⅲ）的电化学行为［J］.核化学与放射化学，2021，43（5）：379-386.
	ZHANG Lei， WANG Youqun， XIE Shubao，et al.Electrochemical behavior of Ce（Ⅲ） in LiCl-KCl，NaCl-KCl and KCl molten salt［J］.Journal of Nuclear and Radiochemistry，2021，43（5）：379-386.
4	GARCIA E.High-temperature vacuum distillation separation of plutonium waste salts［C］∥Gaithersburg，MD：Efficient Separations and Processing Crosscuting Program 1996 Technical Exchange Meeting，1996：21-23.
5	REICHLEY-YINGER L， VANDEGRIFT G F.Recovery of plutonium and americium from chloride salt wastes by solvent extraction［J］.Separation Science and Technology，1988，23（12/13）：1409-1421.
6	MUSCATELLO A C， NAVRATIL J D.Chloride anion exchange process for DOR and ER residue salts［R］.Pittsburgh，PA：Rockwell International Corp.，1986.
7	SMITH W H， WEDMA D E.Electrodialysis reduces waste in the treatment of pyrochemical salt residues［J］.The Actinide Research Quarterly，1996，3：4-5.
8	CHRISTENSEN D C， WILLIAMS J D， MCNEESE J A，et al.Plutonium metal preparation and purification at Los Alamos-1984［R］.
	Los Alamos，NM：Los Alamos National Laboratory，1984.
9	FIFE K W， WEST M H.Pyrochemical investigations into recovering plutonium from americium extraction salt residues［R］.Los Alamos，NM：Los Alamos National Laboratory，1987.
10	BOURGÈS G， FAURE S， FIERS B，et al.Vacuum distillation of plutonium pyrochemical salts［J］.Procedia Chemistry，2012，7：731-739.
11	CHO Y J， YANG H C， EUN H C，et al.Characteristics of oxidation reaction of rare-earth chlorides for precipitation in LiCl-KCl molten salt by oxygen sparging［J］.Journal of Nuclear Science and Technology，2006，43（10）：1280-1286.
12	EUN H C， YANG H C， CHO Y J，et al.Separation of pure LiCl-KCl eutectic salt from a mixture of LiCl-KCl eutectic salt and rare-earth precipitates by vacuum distillation［J］.Journal of Nu-
	clear Science and Technology，2007，44（10）：1295-1300.
13	耿俊霞，窦强，王子豪，等.钍基熔盐堆核能系统中熔盐的蒸馏纯化与分离［J］.核化学与放射化学，2017，39（1）：36-42.
	GENG Junxia， DOU Qiang， WANG Zihao，et al.Purification and separation of fluoride molten salt in thorium molten salt reactors system by low pressure distillation［J］.Journal of Nuclear and Radiochemistry，2017，39（1）：36-42.
14	郑小强，窦强，程明，等.减压蒸馏法对熔盐堆载体盐中氧的去除研究［J］.核技术，2022，45（4）：46-52.
	ZHENG Xiaoqiang， DOU Qiang， CHENG Ming，et al.Study on removal of oxide from carrier salt in molten salt reactor by vacuum distillation［J］.Nuclear Techniques，2022，45（4）：46-52.
15	杨甜宏，罗艳，付海英，等.氟化物对LiCl-KCl熔盐蒸馏行为的影响［J］.核技术，2018，41（12）：35-40.
	YANG Tianhong， LUO Yan， FU Haiying，et al.The influence of fluorides on the distillation behaviors of molten LiCl-KCl［J］.Nuclear Techniques，2018，41（12）：35-40.
16	付海英，耿俊霞，杨洋，等.乏燃料干法后处理中的熔盐减压蒸馏技术［J］.核技术，2018，41（4）：5-12.
	FU Haiying， GENG Junxia， YANG Yang，et al.Low pressure distillation technology of molten salt in spent fuel pyroprocessing field［J］.Nuclear Techniques，2018，41（4）：5-12.
17	GENG Junxia， LUO Yan， FU Haiying，et al.Temperature and pressure effect on evaporation behavior of chloride salts using low pressure distillation［J］.Progress in Nuclear Energy，2022，147：104212.
18	赖耀斌，徐建兵，李忠岐，等.真空蒸馏法综合回收稀土熔盐电解渣工艺研究［J］.真空科学与技术学报，2021，41（4）：332-335.
	LAI Yaobin， XU Jianbing， LI Zhongqi，et al.Research on comprehensive recovery of rare earth electrolytic molten salt slag by vacuum distillation［J］.Chinese Journal of Vacuum Science and Technology，2021，41（4）：332-335.

序号	m（NaCl）/g	m（KCl）/g	m（CeO₂）/g	配比
1	83.49	106.51	10.00	NaCl-KCl-5%CeO₂
2	79.10	100.90	20.00	NaCl-KCl-10%CeO₂
3	74.70	95.30	30.00	NaCl-KCl-15%CeO₂

序号	混合熔盐配比	蒸发温度/℃
1	NaCl-KCl-5%CeO₂	825
2		875
3		925
4	NaCl-KCl-10%CeO₂	825
5		875
6		925
7	NaCl-KCl-15%CeO₂	825
8		875
9		925

实验序号	混合熔盐配比	上部温度/℃	下部温度/℃	残余物杂质元素含量/（μg·g^-1）		馏分盐杂质元素含量/（μg·g^-1）	馏分盐Na和K 物质的量比	Ce净化系数
实验序号	混合熔盐配比	上部温度/℃	下部温度/℃	Na	K	Ce	馏分盐Na和K 物质的量比	Ce净化系数
1	NaCl-KCl-5%CeO₂	825	550	236	88	＜10	1.1	＞4.1×10³
2		875	600	233	116		1.0
3		925	600	260	125		1.0
4	NaCl-KCl-10%CeO₂	825	650	257	109		1.0	＞8.1×10³
5		875	650	243	97		1.1
6		925	600	253	117		1.0
7	NaCl-KCl-15%CeO₂	825	650	245	88		1.1	＞12.2×10³
8		875	650	240	90		1.0
9		925	650	218	85		1.1
原料CeO方正汇总行₂		—	—	217	59		—

实验序号	混合熔盐配比	蒸发温度/℃	盐收率/ %	CeO₂ 收率/%
1	NaCl-KCl-5%CeO₂	825	98.3	100
2		875	98.5	100
3		925	98.5	100
4	NaCl-KCl-10%CeO₂	825	98.0	100
5		875	99.2	99.5
6		925	98.7	99.5
7	NaCl-KCl-15%CeO₂	825	98.8	99.7
8		875	99.2	99.7
9		925	99.2	99.7

实验序号	混合熔盐配比	压力/ Pa	盐收率/ %	CeO₂收率/ %	残余物杂质元素含量/（μg·g^-1）		馏分盐杂质元素含量/（μg·g^-1）	馏分盐Na和K物质的量比
实验序号	混合熔盐配比	压力/ Pa	盐收率/ %	CeO₂收率/ %	Na	K	Ce	馏分盐Na和K物质的量比
1	NaCl-KCl-5%CeO₂	0.1	98.3	100	236	88	＜10	1.1
2		33	98.8	100	257	99		1.1
3		66	97.8	99.0	260	106		1.0
4	NaCl-KCl-10%CeO₂	0.1	98.0	100	257	109		1.0
5		33	99.4	99.5	249	90		1.0
6		66	100.0	100	254	78		1.1
7	NaCl-KCl-15%CeO₂	0.1	98.8	99.7	245	88		1.1
8		33	99.2	100	229	82		1.1
9		66	99.3	99.7	231	87		1.0
	原料CeO₂	—	—	—	217	59	—	—

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
