氢氟酸溶液改性钢渣相变混凝土的制备及研究

doi:10.19964/j.issn.1006-4990.2022-0431

摘要/Abstract

摘要：

为了改善钢渣吸附月桂酸的能力，以氢氟酸溶液为腐蚀液，研究其添加量对钢渣孔结构、相组成、形貌结构及月桂酸吸附量的影响规律。然后，将改性钢渣与月桂酸复合，引入硅酸盐水泥等其他原料，制备了相变混凝土材料，分析了混凝土砂浆的流动性、粘聚性与保水性，研究了相变混凝土的水化热对制品早期强度的影响。结果表明，氢氟酸溶液的添加量显著影响月桂酸的吸附量，当氢氟酸溶液的添加量为5.0%（质量分数）时，改性后的钢渣能吸附24.12%的月桂酸，复合样品的熔融温度与冷凝温度分别为28.6、30.9 ℃，熔融潜热与冷凝潜热分别为43.6、43.7 J/g；采用吸附月桂酸后的钢渣制备的混凝土具有良好的流动性、粘聚性和保水性，通过其相变储热的作用降低了混凝土水化反应的温度值，迟滞达到温峰的时间，赋予混凝土制品较高的早期强度。该研究为制备新型隔热保温混凝土材料提供了新的研究思路。

关键词: 钢渣, 氢氟酸溶液, 月桂酸, 相变储热, 混凝土

Abstract:

In order to improve the adsorbing lauric acid capacity for steel slag，HF solution was applied as corrosion solution，of which effect on the pore structure，phase composition，microstructure，and the absorbing lauric acid capacity of steel slag were investigated.Then，the modified steel slag was compounded with lauric acid，and other raw materials such as Portland cement were introduced to prepare phase change concrete materials.The fluidity，cohesion，and water retention of concrete mortar were analyzed，and the effect of hydration heat of phase change concrete on the early compression strength of concrete was studied.The results showed that the addition amount of HF solution significantly affected the adsorbing lauric acid capacity of steel slag.When the adding amount of HF solution was 5.0%（mass fraction），the modified steel slag could adsorb 24.12% lauric acid.The melting and condensation temperatures of composite samples were 28.6 ℃ and 30.9 ℃ respectively，and the latent heats of melting and condensation reached 43.6 and 43.7 J/g，respectively.Steel slag based concrete adsorbed with lauric acid had good fluidity，cohesiveness and water retention.The peak temperature and the time needed to reach the peak temperature for the concrete could be reduced because of phase change heat storage，which endowed concrete products with a higher early compression strength.This study provided a new idea for the preparation of new concrete material for thermal insulation.

Key words: steel slag, hydrofluoric acid solution, lauric acid, phase change heat storage, concrete

中图分类号:

TQ178

董林林, 高华锋. 氢氟酸溶液改性钢渣相变混凝土的制备及研究[J]. 无机盐工业, 2023, 55(5): 109-114.

DONG Linlin, GAO Huafeng. Study on preparation of steel slag phase change concrete modified by hydrofluoric acid solution[J]. Inorganic Chemicals Industry, 2023, 55(5): 109-114.

图/表 12

表1

表2

图1

图2

图3

图4

图5

图6

表3

表4

表5

图 7

参考文献 12

1	李紫瑞，邢冬娴，汤建伟，等.磷石膏基复合相变材料的制备及储热性能研究[J].无机盐工业，2022，54（4）：34-39.
	LI Zirui， XING Dongxian， TANG Jianwei，et al.Study on preparation and heat storage performance of phosphogypsum-based composite phase change materials[J].Inorganic Chemicals Industry，2022，54（4）：34-39.
2	DRIZO A， FORGET C， CHAPUIS R P，et al.Phosphorus removal by electric arc furnace steel slag and serpentinite[J].Water Research，2006，40（8）：1547-1554.
3	赵艳锋，胡会敏，张谦硕.钢渣吸附法处理含铬废水[J].应用化工，2015，44（8）：1496-1498，1502.
	ZHAO Yanfeng， HU Huimin， ZHANG Qianshuo.Treatment of chromium wastewater by steel slag[J].Applied Chemical Industry，2015，44（8）：1496-1498，1502.
4	郭涛，吕晓霞，邹顺，等.碱钢渣混凝土力学性能及耐久性能的试验研究[J].混凝土，2017（10）：104-107，111.
	GUO Tao， Xiaoxia LÜ， ZOU Shun，et al.Experimental research on alkali slag concrete mechanical property and durability[J].Concrete，2017（10）：104-107，111.
5	韩均.钢渣混凝土力学性能及耐久性试验研究[J].公路工程，2020，45（6）：227-230.
	HAN Jun.Experimental research on mechanical properties and durability of steel slag concrete[J].Highway Engineering，2020，45（6）：227-230.
6	麻鹏飞，李爽，程宝军，等.碱激发矿渣水泥基材料收缩性能研究[J].无机盐工业，2020，52（10）：145-150.
	MA Pengfei， LI Shuang， CHENG Baojun，et al.Research on contractility of alkali activated slag mortar[J].Inorganic Chemicals Industry，2020，52（10）：145-150.
7	LIN Bozhuan， YANG Kaihuai， BAO Xiaogang，et al.Enhanced wear，corrosion，and corrosive-wear resistance of the biocompatible Ti-based bulk metallic glass by oxidation treatment[J].Journal of Non-Crystalline Solids，2022，576：121231.
8	LACSON C， LU M C， HUANG Y H.Chemical precipitation at extreme fluoride concentration and potential recovery of CaF₂ particles by fluidized-bed homogenous crystallization process[J].Chemical Engineering Journal，2021，415：128917.
9	LIU Housheng， TARIQ N U H， JING Weichen，et al.Tuning mechanical and corrosion performance of SiOC glass coatings prepared by thermal MOCVD[J].Journal of Non-Crystalline Solids，2022，579：121378.
10	ZHANG Weiyi， ZHANG Xianmei， ZHANG Xiaoguang，et al.Lauric-stearic acid eutectic mixture/carbonized biomass waste corn cob composite phase change materials：Preparation and thermal characterization[J].Thermochimica Acta，2019，674：21-27.
11	SHAHZAD Q， SHEN J， NASEEM R，et al.Influence of phase change material on concrete behavior for construction 3D print-ing[J].Construction and Building Materials，2021，309：125121.
12	YASIRI Q， SZABO M.Thermal performance of concrete bricks based phase change material encapsulated by various aluminium containers：An experimental study under Iraqi hot climate conditions[J].Journal of Energy Storage，2021，40：102710.

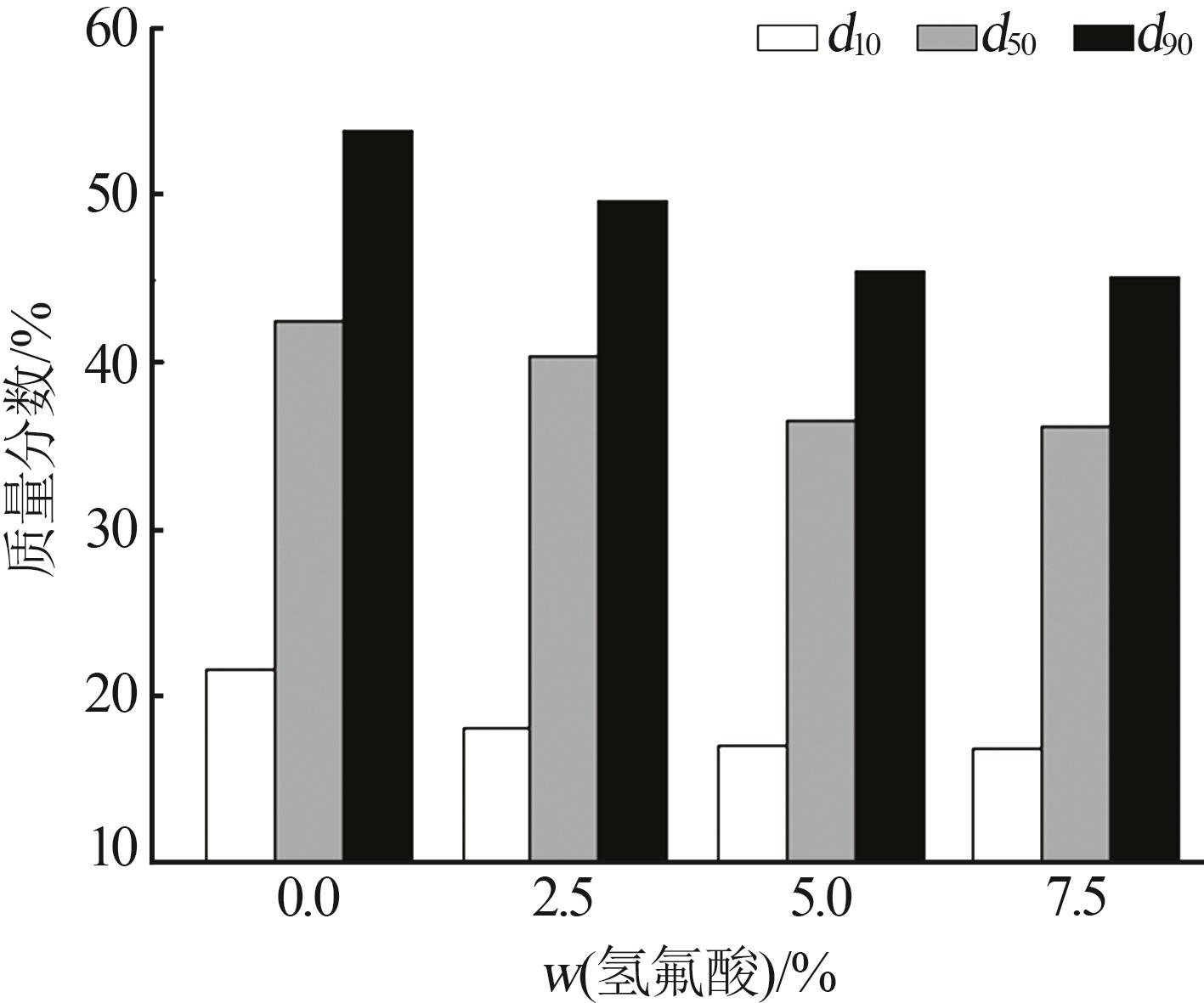

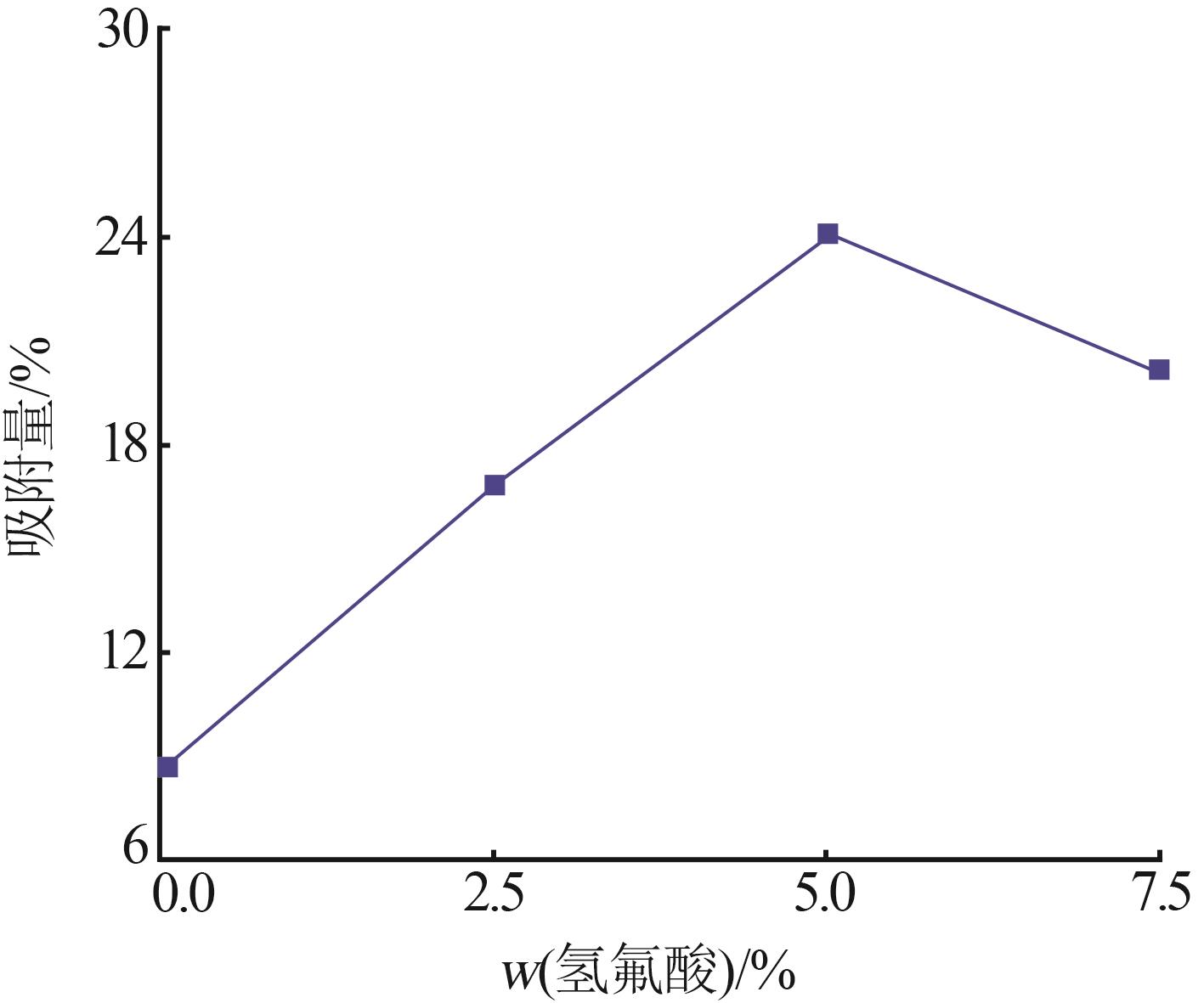

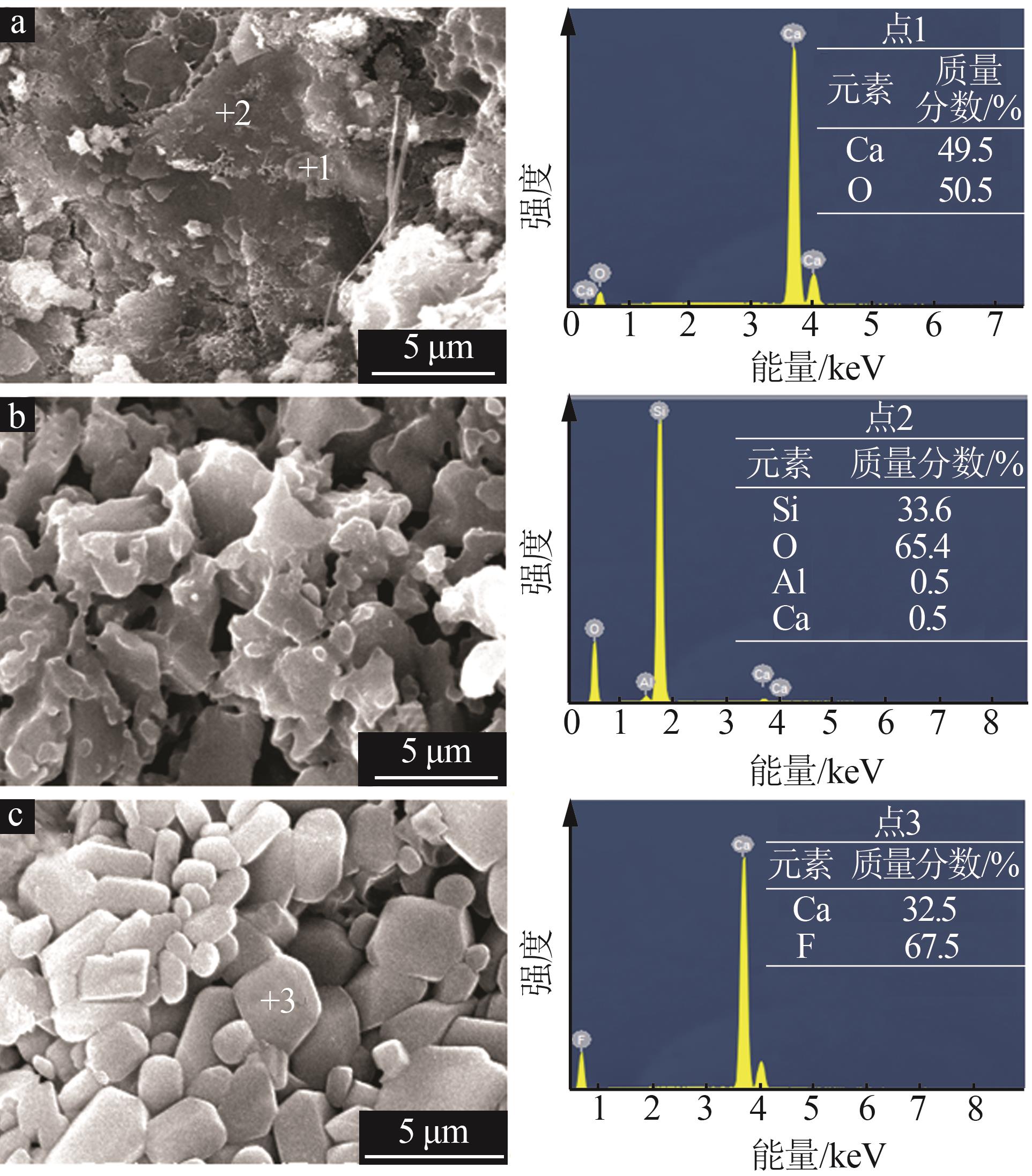

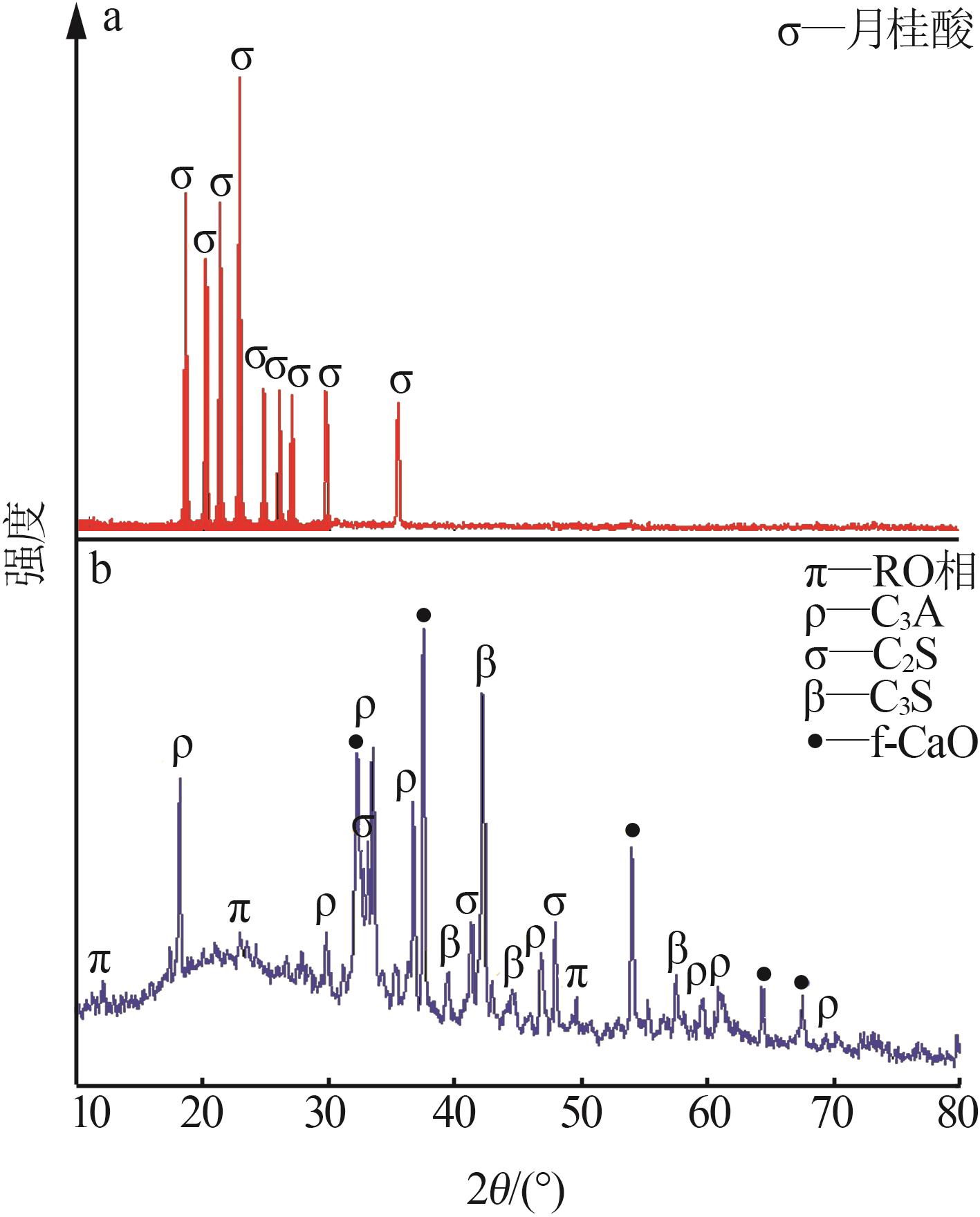

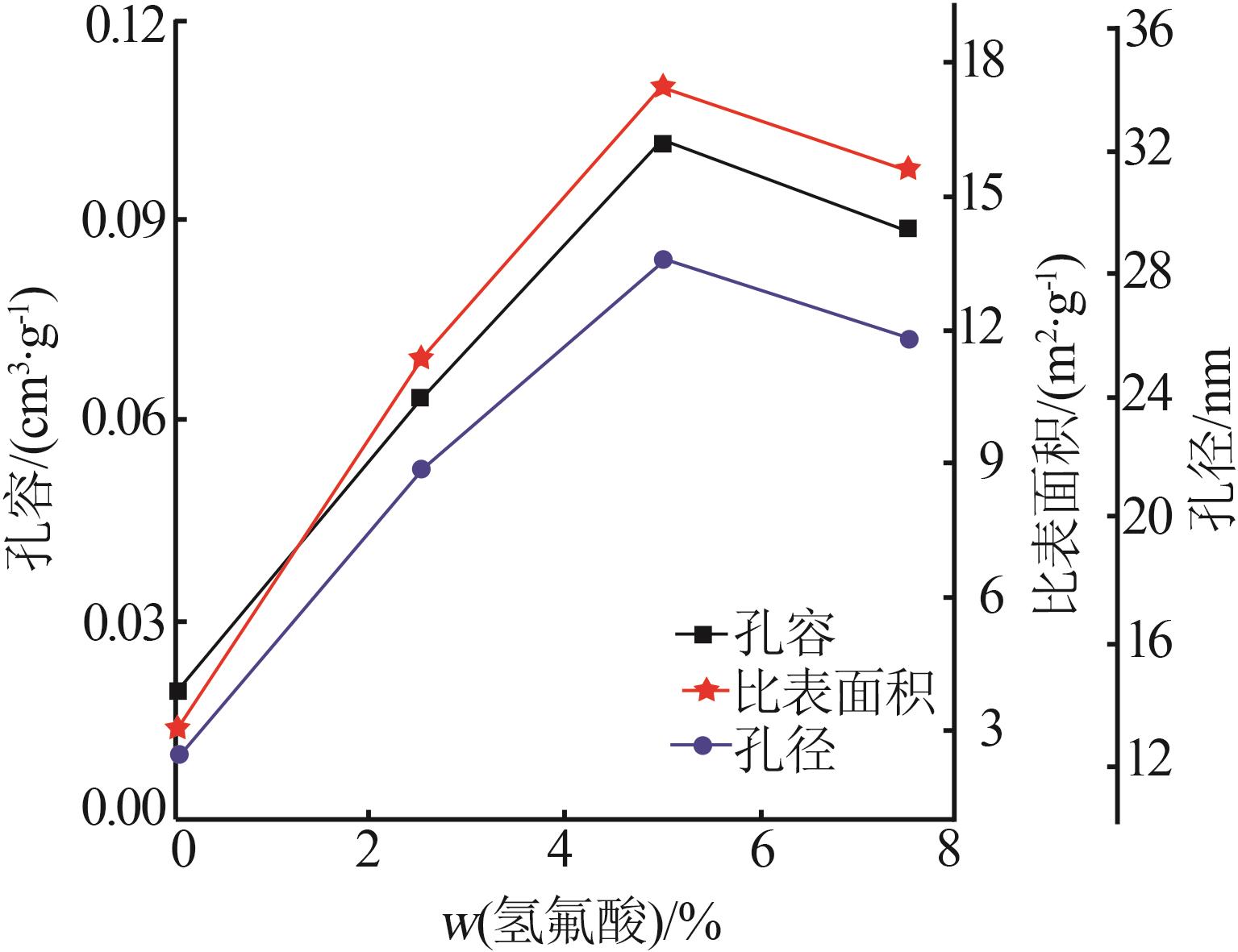

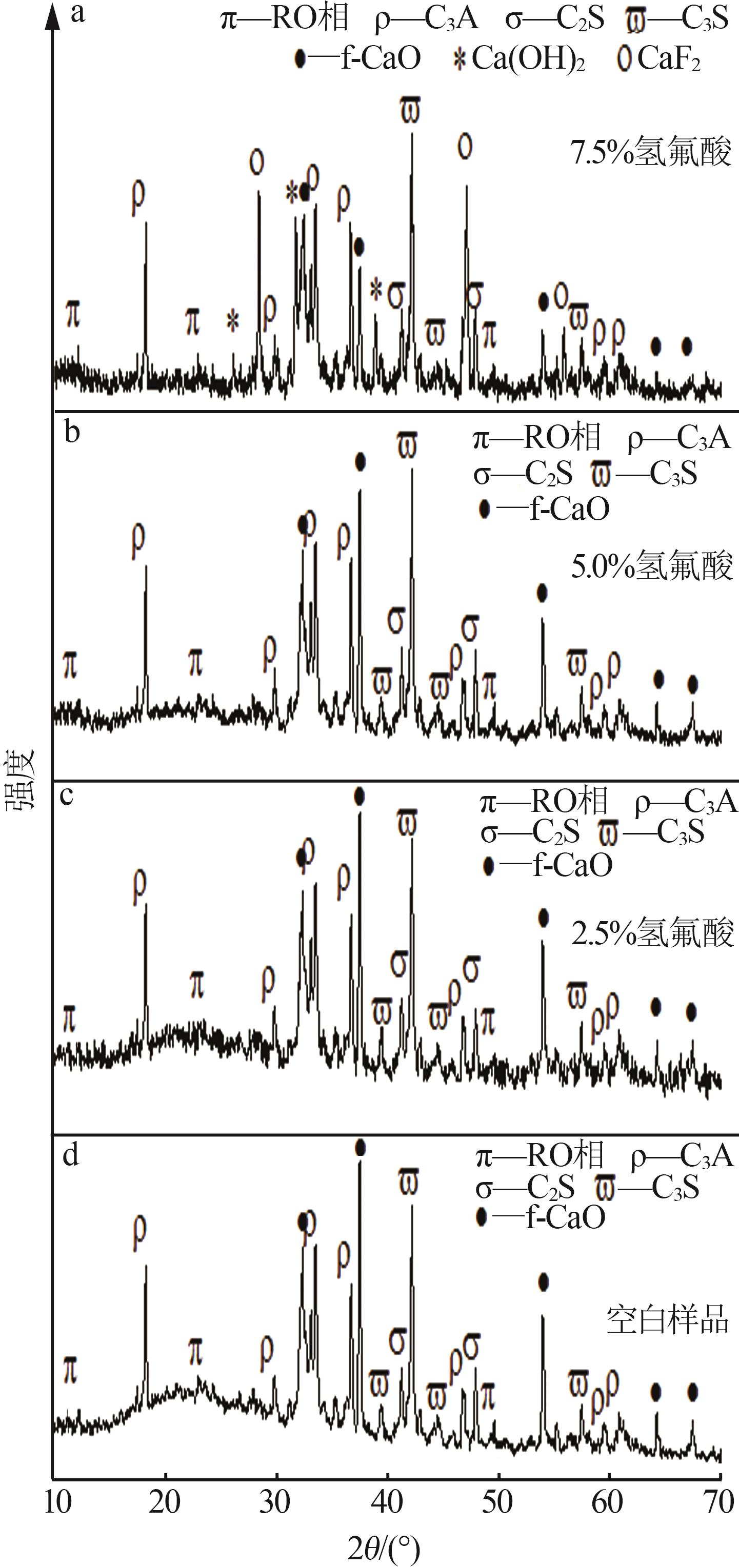

样品	w（氢氟酸）/%	冷凝温度/℃	熔融温度/℃	冷凝潜热/ （J·g^-1）	熔融潜热/ （J·g^-1）
月桂酸	0.0	30.8	28.1	168.9	170.5
钢渣-月桂酸复合材料	0.0	30.5	28.0	14.5	14.6
	2.5	30.5	28.9	28.9	28.6
	5.0	30.9	28.6	43.7	43.6
	7.5	30.2	28.1	34.1	34.4

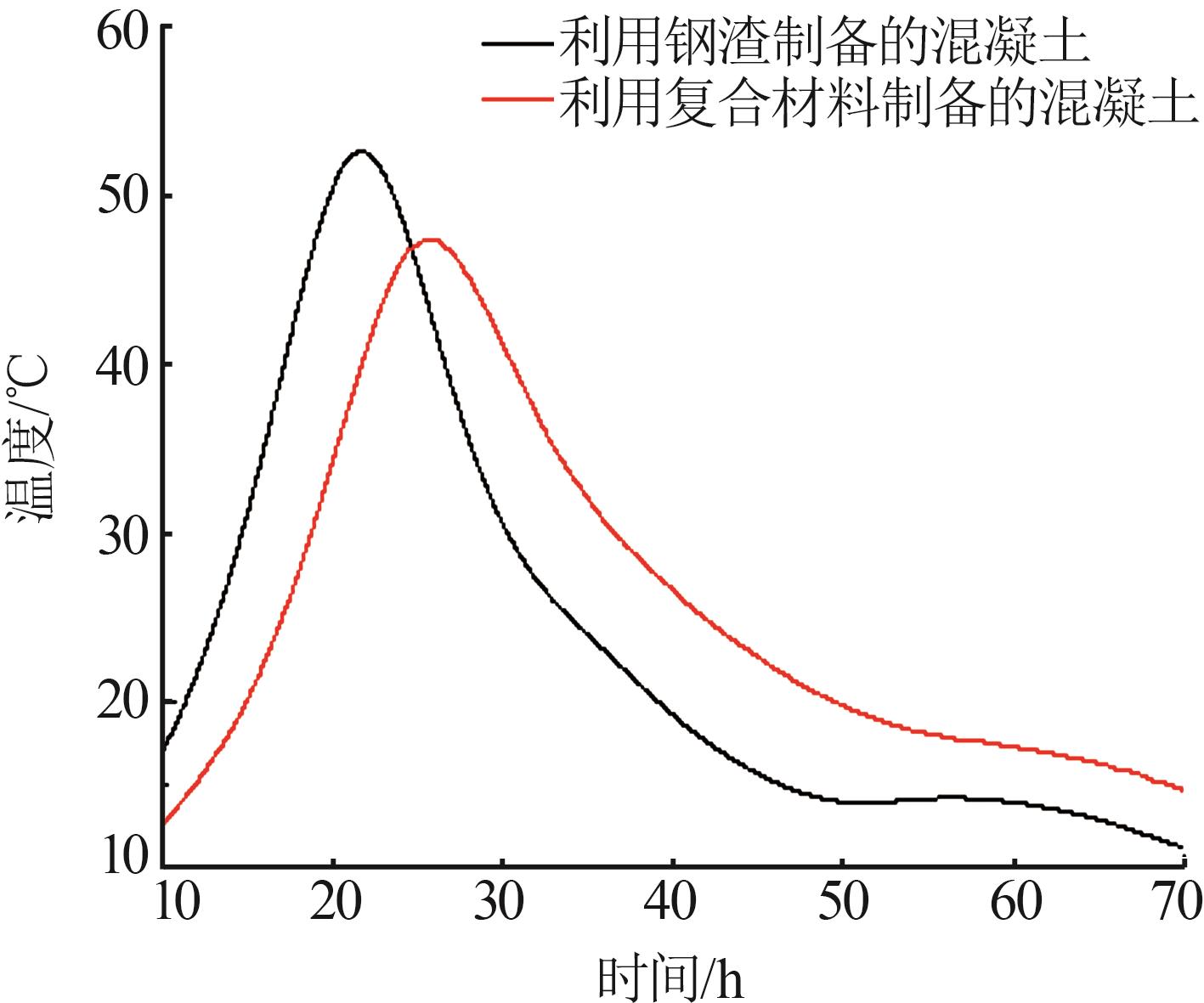

[1]	姜立龙, 李剑秋, 杨林, 张庆刚. 高镁磷尾矿作为矿物掺合料应用于混凝土性能研究[J]. 无机盐工业, 2024, 56(1): 90-95.
[2]	和文超,薛静,王伟. 含粉煤灰微珠混凝土的强度和徐变特性研究[J]. 无机盐工业, 2023, 55(1): 124-128.
[3]	王缘,王智,秦洪一. 湿法解毒铁铬渣作混凝土掺合料的性能研究[J]. 无机盐工业, 2022, 54(3): 87-90.
[4]	杜晓燕,龙红明,刘秀玉,朱庆明,韩伟胜. 钢渣改性用于烟气脱硫研究进展[J]. 无机盐工业, 2022, 54(11): 39-44.
[5]	党莹. 纳米颗粒粉煤灰绿色混凝土的耐久性试验研究[J]. 无机盐工业, 2021, 53(7): 96-100.
[6]	刘宁,王初生. 纳米纤维路面混凝土配合比及耐久性实验研究[J]. 无机盐工业, 2020, 52(10): 96-99.
[7]	周宏研,陈平,赵艳荣,刘荣进,韦家崭. 电解锰渣对热焖钢渣活性的硫酸盐激发[J]. 无机盐工业, 2019, 51(5): 66-69.
[8]	赵维, 李玉红. 铜镁铝类水滑石插层改性及摩擦性能研究[J]. 无机盐工业, 2016, 48(9): 23-.
[9]	刘晓, 郭力娜. 钢渣陶粒与钢渣的除磷性能对比[J]. 无机盐工业, 2014, 46(8): 55-.
[10]	高长华;刘厚凡;潘庆辉;胡丽君. 纳米氧化镁粉体的表面改性研究[J]. 无机盐工业, 2008, 0(4): 0-0.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
