烧成温度对MgO-TiO2复合无机陶瓷微滤膜支撑体性能的影响

doi:10.19964/j.issn.1006-4990.2021-0680

无机盐工业 ›› 2022, Vol. 54 ›› Issue (8): 85-89.doi: 10.19964/j.issn.1006-4990.2021-0680

烧成温度对MgO-TiO₂复合无机陶瓷微滤膜支撑体性能的影响

许小兵^1,²(),李旭¹,杨旭¹,徐小勇^1,²()

^1.巢湖学院化学与材料工程学院，安徽合肥 238000
^2.巢湖学院功能材料制备与应用重点实验室

收稿日期:2021-11-10 出版日期:2022-08-10 发布日期:2022-08-11
作者简介:许小兵（1988— ），男，硕士，讲师，研究方向为无机陶瓷膜及其应用；E-mail：2363817587@ qq.com。
基金资助:
安徽高校自然科学研究项目(KJ2019A0686);巢湖学院科研启动基金项目(KYQD-201713);巢湖学院科研项目(XLY-201916)

Effect of firing temperature on properties of MgO-TiO₂ composite inorganic ceramic microfilter membrane support

XU Xiaobing^1,²(),LI Xu¹,YANG Xu¹,XU Xiaoyong^1,²()

^1.College of Material Science and Engineering，Chaohu University，Hefei 238000，China
^2.Key Laboratory of Functional Material Processing and Application，Chao Hu University

Received:2021-11-10 Published:2022-08-10 Online:2022-08-11

摘要/Abstract

摘要：

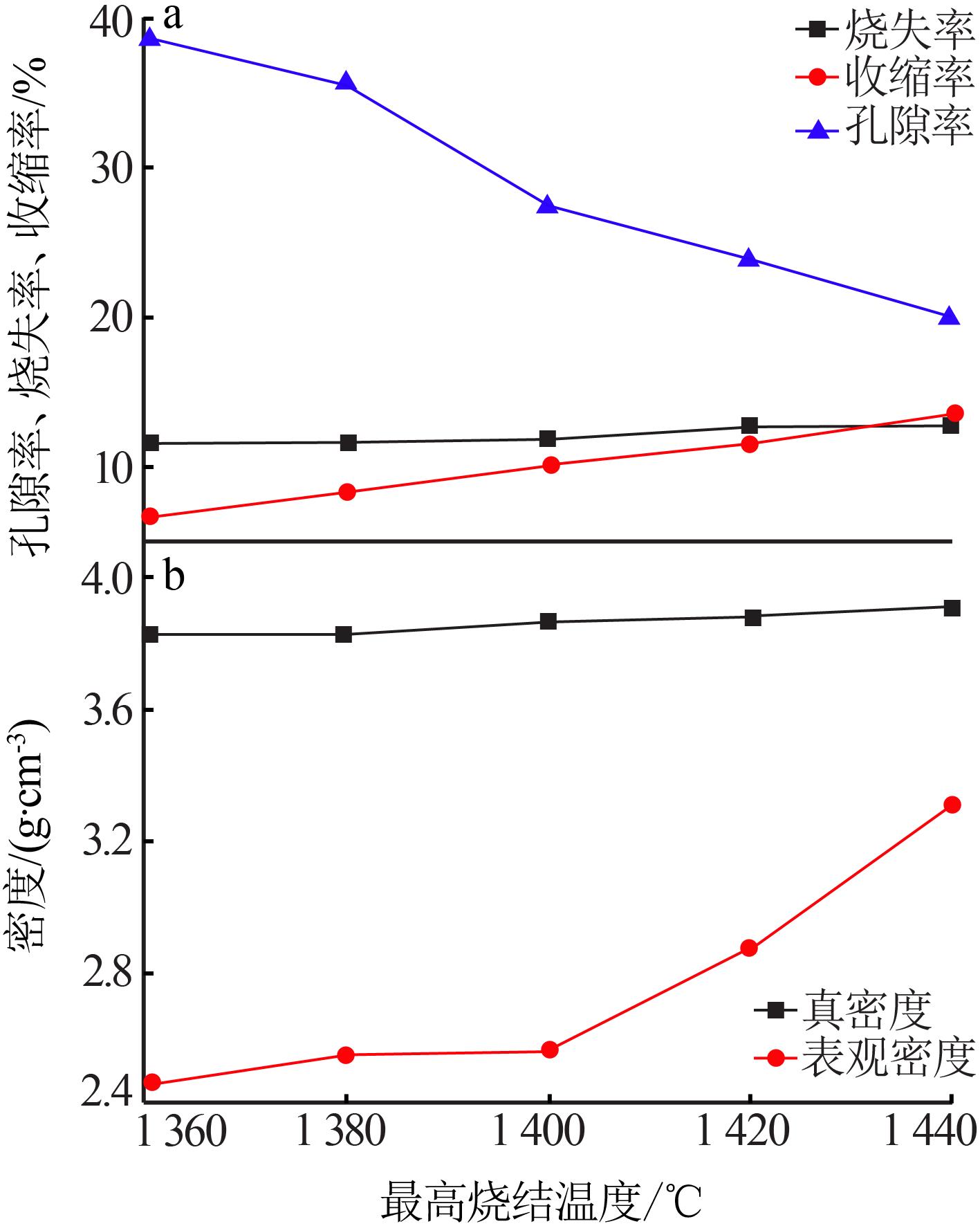

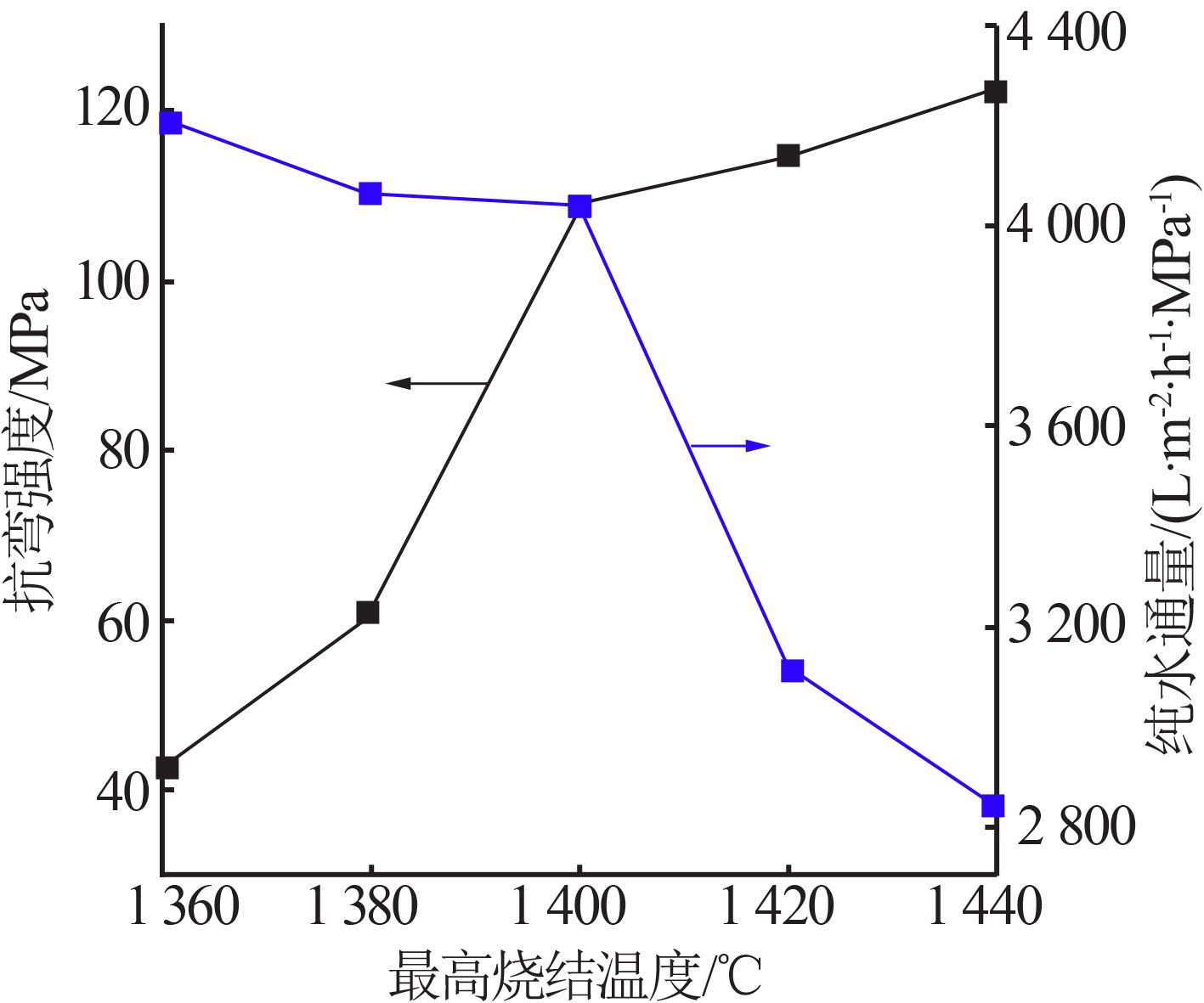

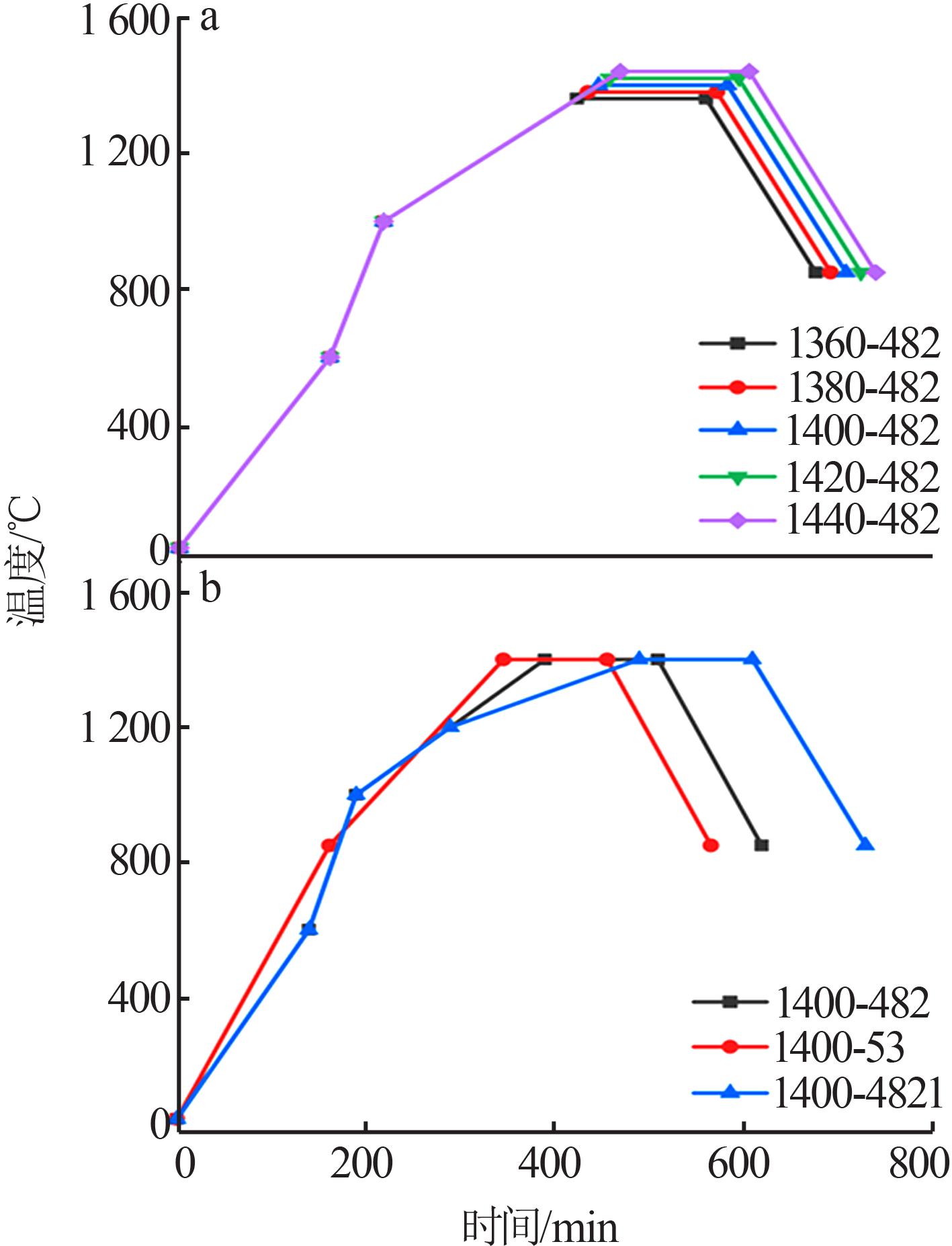

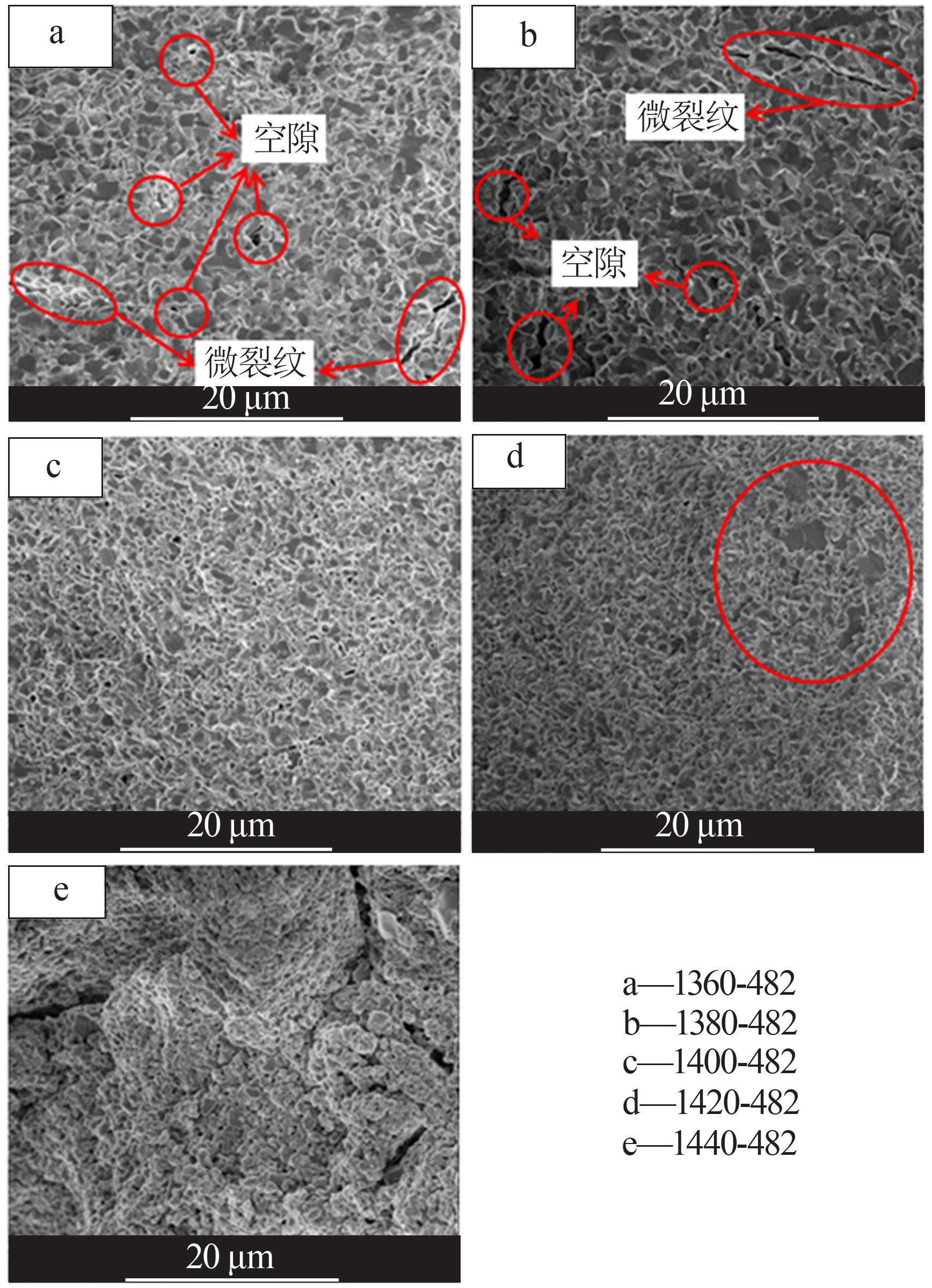

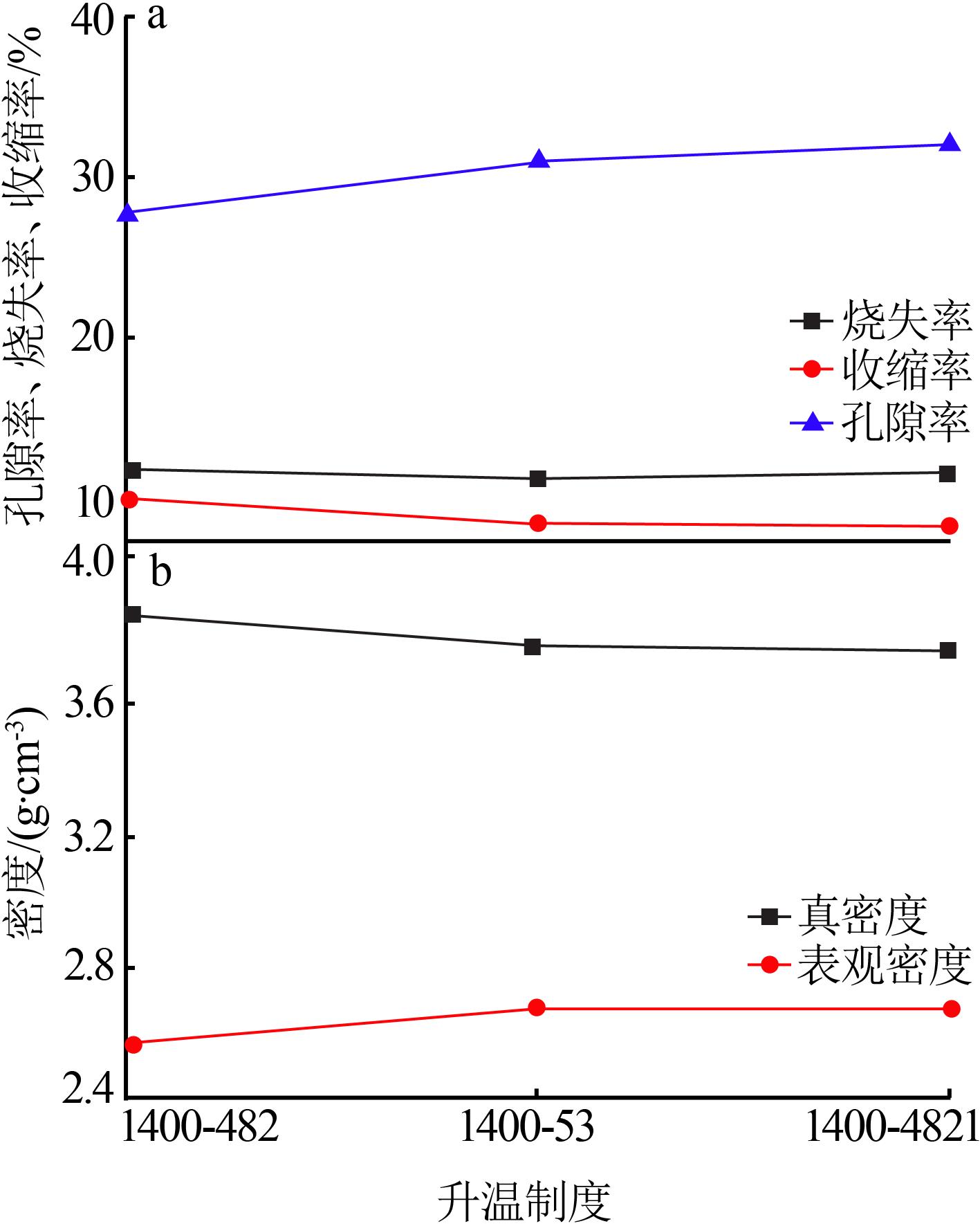

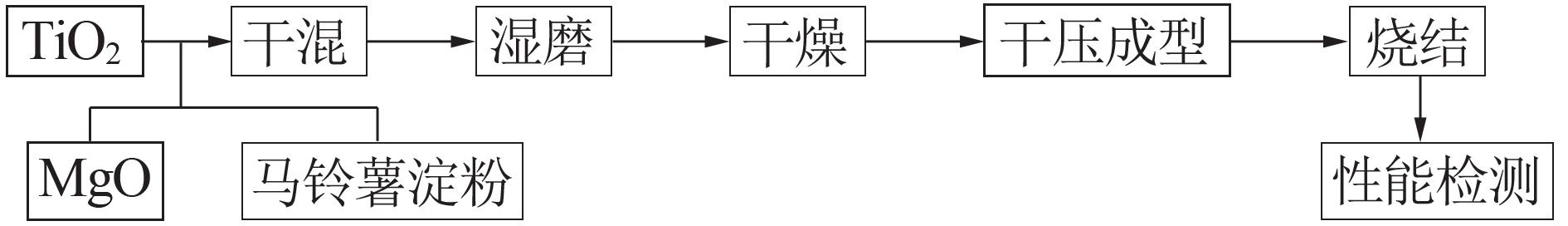

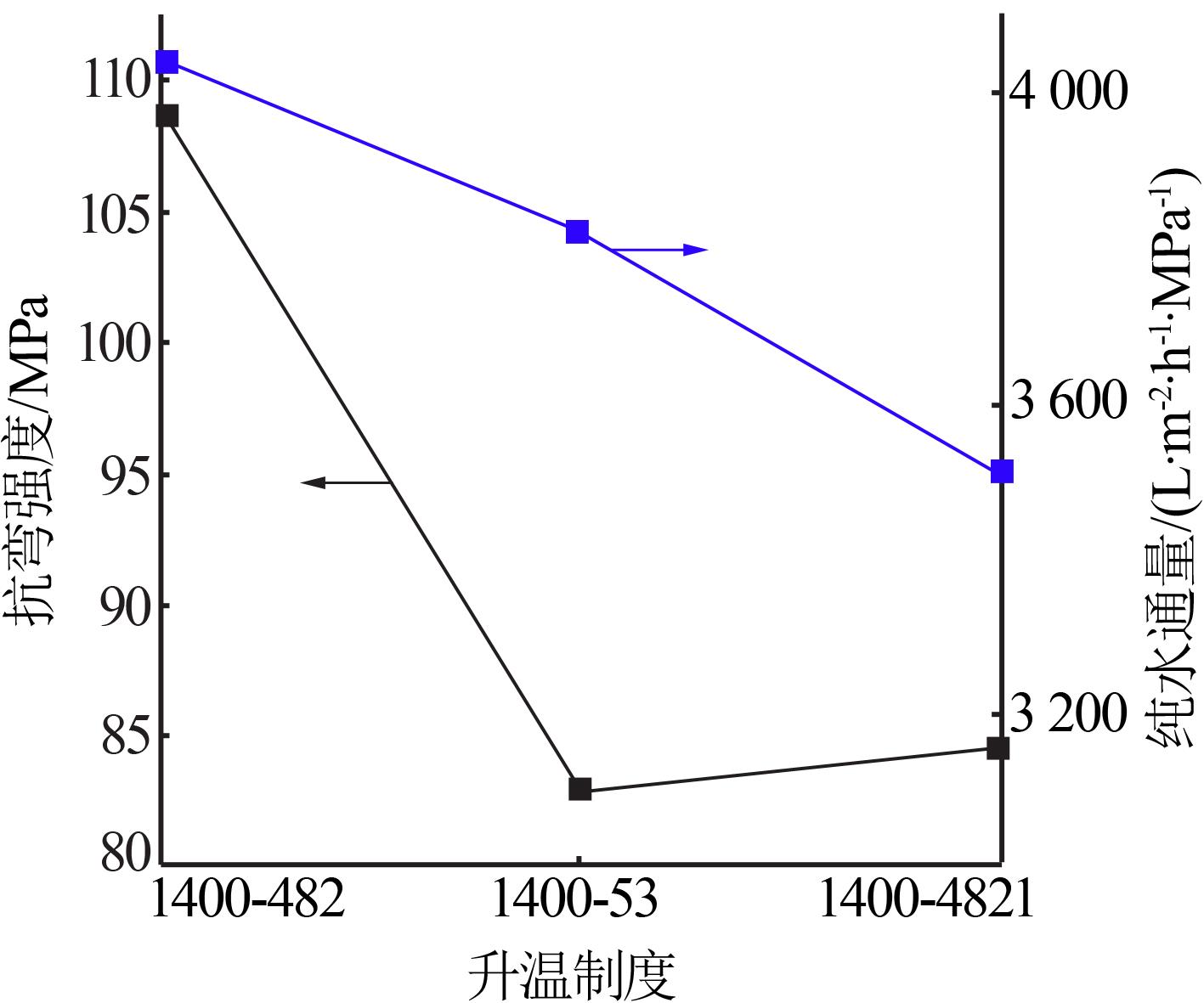

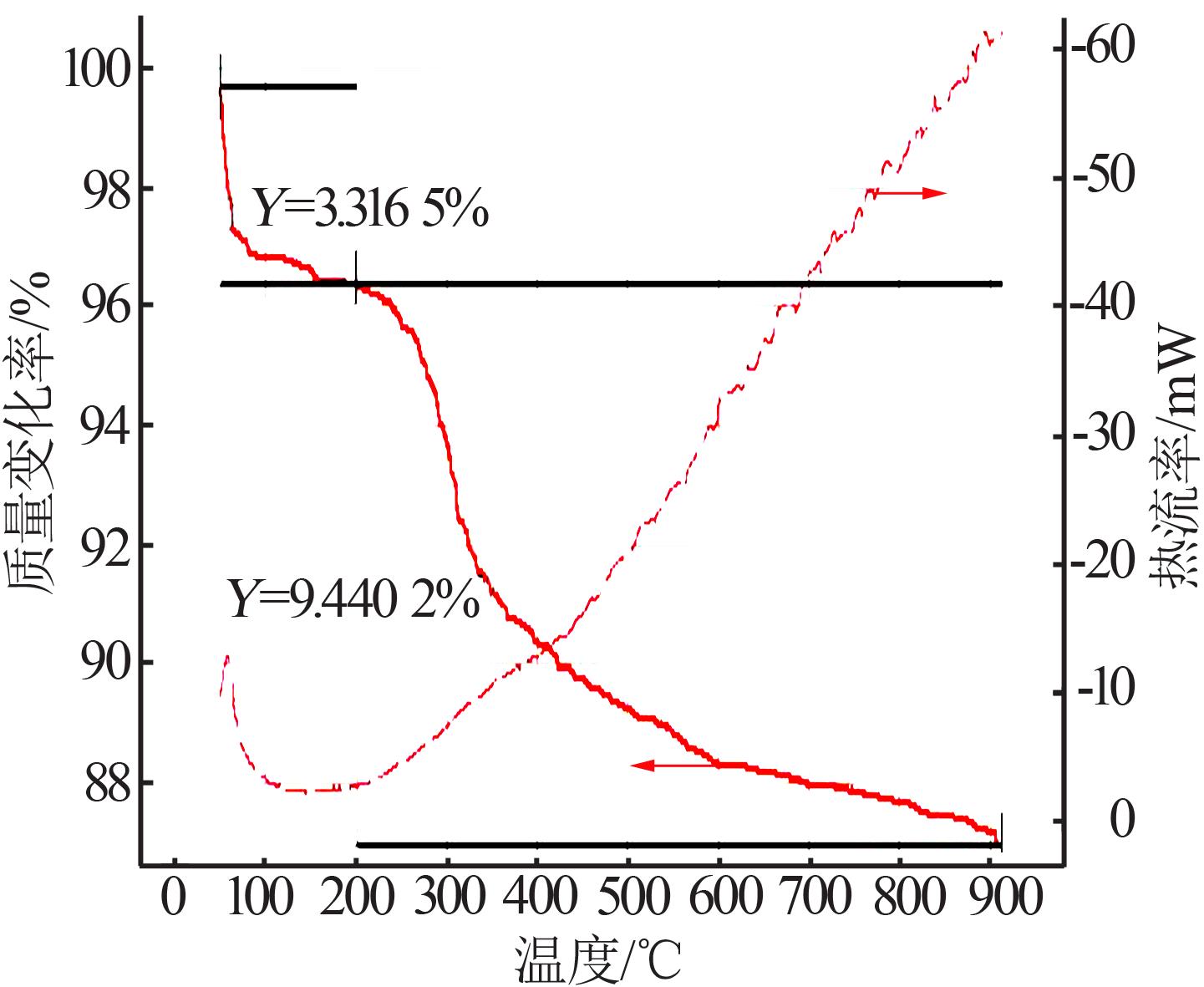

采用添加造孔剂高温烧结法制备了氧化镁-二氧化钛（MgO-TiO₂）复合无机陶瓷微滤膜支撑体。分别研究了相同烧结制度下不同最高烧结温度、相同最高烧结温度不同的烧结制度下样品的孔隙率、抗弯强度及纯水通量的变化情况。采用热重分析（TG-DSC）、电子扫描电镜（SEM）和万能试验机等对样品进行热分析、观察样品形貌及抗弯强度等性能测试。研究表明，最高烧结温度和烧结制度对样品的性能有很大影响，采用最高烧结温度为1 400 ℃、升温速率分别为4、8、2 ℃/min的1400-482烧结制度所制备的支撑体的性能最佳，孔隙率为37.57%，抗弯强度为108.65 MPa，纯水通量为4 040 L/（m²?h?MPa）。

关键词: MgO-TiO₂, 烧结制度, 陶瓷微滤膜, 支撑体

Abstract:

MgO-TiO₂ composite inorganic ceramic microfilter membrane supports were prepared by adding porous former sintering at high temperature.The changes of porosity，bending strength and pure water flux of the samples under the same sintering system with different maximum sintering temperature and different sintering systems with the same maximum sintering temperature were investigated.Thermal analysis，microstructure and flexural strength of samples were carried out by means of TG-DSC，SEM and strength universal testing machine respectively.Research showed that the maximum sintering temperature and sintering temperature system had great influence on the performance of the samples.The excellent performance of supports with porosity of 37.57%，flexural strength of 108.65 MPa and pure water flux of 4 040 L/（m²?h?MPa） could be fabricated under the maximum sintering temperature of 1 400 ℃ and the sintering temperature system of 1400-482 with the heating rate of 4，8，2 ℃/min.

Key words: MgO-TiO₂, sintering system, ceramic microfiltration membrane, support

中图分类号:

TQ174

许小兵,李旭,杨旭,徐小勇. 烧成温度对MgO-TiO₂复合无机陶瓷微滤膜支撑体性能的影响[J]. 无机盐工业, 2022, 54(8): 85-89.

XU Xiaobing,LI Xu,YANG Xu,XU Xiaoyong. Effect of firing temperature on properties of MgO-TiO₂ composite inorganic ceramic microfilter membrane support[J]. Inorganic Chemicals Industry, 2022, 54(8): 85-89.

图/表 9

图1

图2

图3

图4

图5

图6

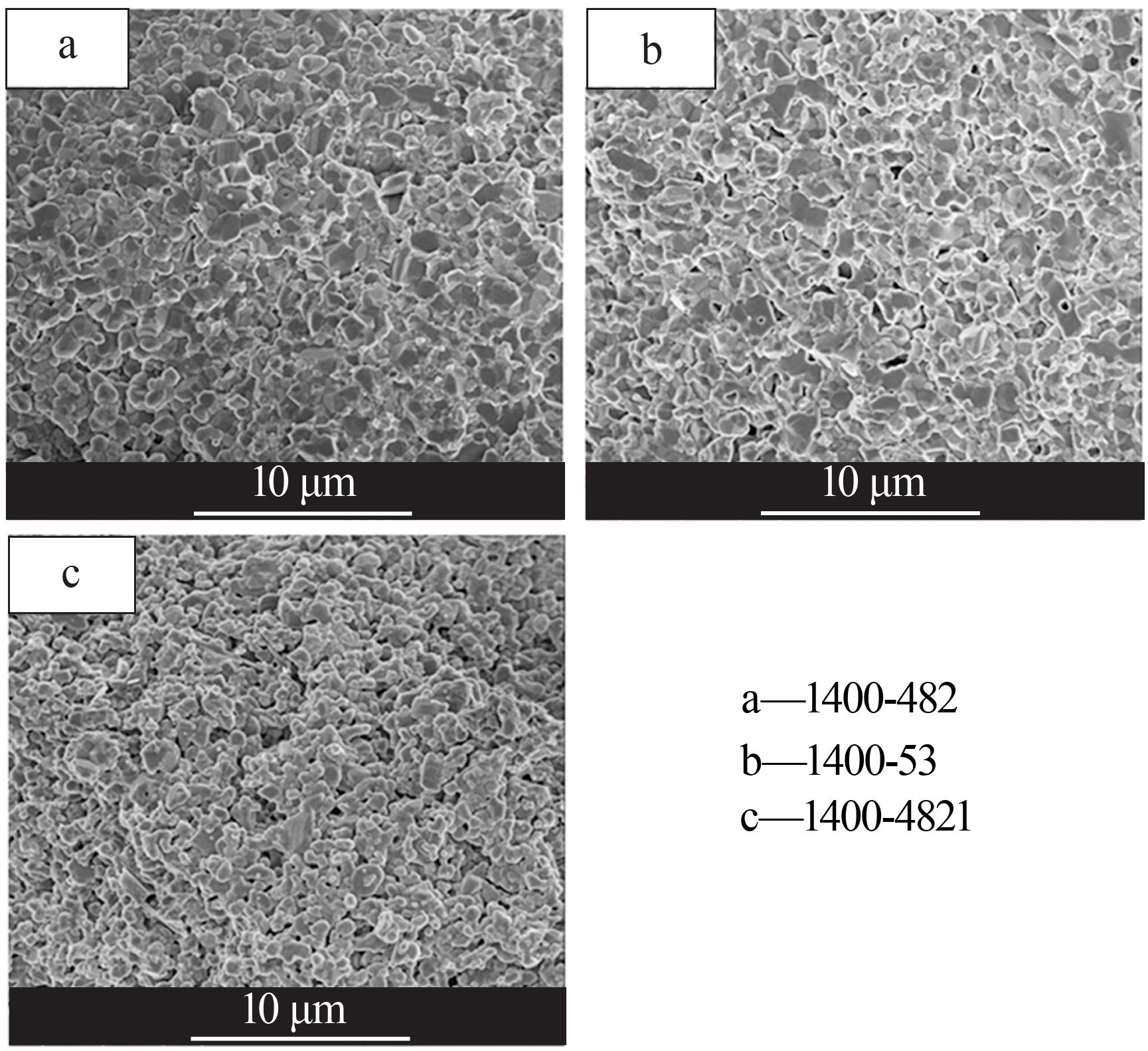

图7

图8

图9

参考文献 13

1	CARDOSO S P.Inorganic membranes for hydrogen separation［J］.Separation & Purification Reviews，2018，47（3）：229-266.
2	张诗洋，单历元，廖松义，等.陶瓷膜在废水处理领域中的研究进展［J］.工业水处理，2021，41（4）：31-36.
	ZHANG Shiyang， SHAN Liyuan， LIAO Songyi，et al.Research progress of ceramic membrane in wastewater treatment［J］.Industrial Water Treatment，2021，41（4）：31-36.
3	宋丹，冯旭楞，周硕，等.二氧化钛陶瓷膜的制备及表征［J］.北京石油化工学院学报，2019，27（4）：1-5，21.
	SONG Dan， FENG Xuleng， ZHOU Shuo，et al.Preparation and characterization of titanium dioxide ceramic membrane［J］.Journal of Beijing Institute of Petrochemical Technology，2019，27（4）：1-5，21.
4	董应超.新型低成本多孔陶瓷分离膜的制备与性能研究［D］.合肥：中国科学技术大学，2008.
	DONG Yingchao.Preparation and performance investigation of novel low⁃cost porous ceramic separation membrane［D］.Hefei：University of Science and Technology of China，2008.
5	倪卫洁.Al₂O₃多孔陶瓷的制备工艺及其DBD特性研究［D］.合肥：中国科学技术大学，2010.
	NI Weijie.Preparation of alumina porous ceramic and study on characteristics of its dielectric barrier discharge［D］.Hefei：University of Science and Technology of China，2010.
6	何文龙，余阳，和丞.纳米Al₂O₃的制备及在陶瓷超滤膜制备上的应用研究［J］.中国陶瓷，2019，55（7）：1-8.
	HE Wenlong， YU Yang， HE Cheng.Preparation of nano-alumina and its application in preparation of ceramic ultrafiltration membrane［J］.China Ceramics，2019，55（7）：1-8.
7	毕见强，赵萍，邵明梁.特种陶瓷工艺与性能［M］.哈尔滨：哈尔滨工业大学出版社，2008.
	BI Jianqiang， ZHAO Ping， SHAO Mingliang.Process and properties of special ceramics［M］.Harbin：Harbin Institute of Technology Press，2008.
8	韩丹丹.无机陶瓷膜的改性及与支撑体结合性研究［D］.西安：西安工程大学，2011.
	HAN Dandan.Inorganic ceramic membrane modified with the support body binding study［D］.Xi'an：Xi'an Polytechnic University，2011.
9	程科恺.烧结助剂影响陶瓷微滤膜支撑体烧结性能的研究［D］.景德镇：景德镇陶瓷学院，2013.
	CHENG Kekai.Study on the effect of sintering aid on the sintering character of ceramic microfiltration membrane supports［D］.Jingdezhen：Jingdezhen Ceramic Institute，2013.
10	FURUTA S， NAKAO H， KATSUKI H.Preparation of porous ceramics from industrial waste silica mineral［J］.Journal of Materials Science Letters，1993，12（5）：286-287.
11	李晓光，丁书强，卓锦德，等.溶胶-凝胶法制备陶瓷膜研究进展［J］.无机盐工业，2019，51（1）：7-11.
	LI Xiaoguang， DING Shuqiang， ZHUO Jinde，et al.Preparation and development of ceramic membrane prepared by sol-gel process［J］.Inorganic Chemicals Industry，2019，51（1）：7-11.
12	DENG X， WANG J， DU S，et al.Fabrication of porous ceramics by direct foaming［J］.Interceram-International Ceramic Review，2014，63（3）：104-108.
13	周庆华.无机膜在污水处理中的应用研究［D］.天津：天津工业大学，2007.
	ZHOU Qinghua.Application of inorganic membrane in wastewater Treatment［D］.Tianjin：Tianjin Polytechnic University，2007.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

烧成温度对MgO-TiO₂复合无机陶瓷微滤膜支撑体性能的影响

Effect of firing temperature on properties of MgO-TiO₂ composite inorganic ceramic microfilter membrane support

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 13

相关文章 1

Metrics

本文评价

推荐阅读 0

首 页
