氢化物载体LaMg2Ni对汽车用Mg2Ni 合金储氢性能的影响

doi:10.19964/j.issn.1006-4990.2021-0452

摘要/Abstract

摘要：

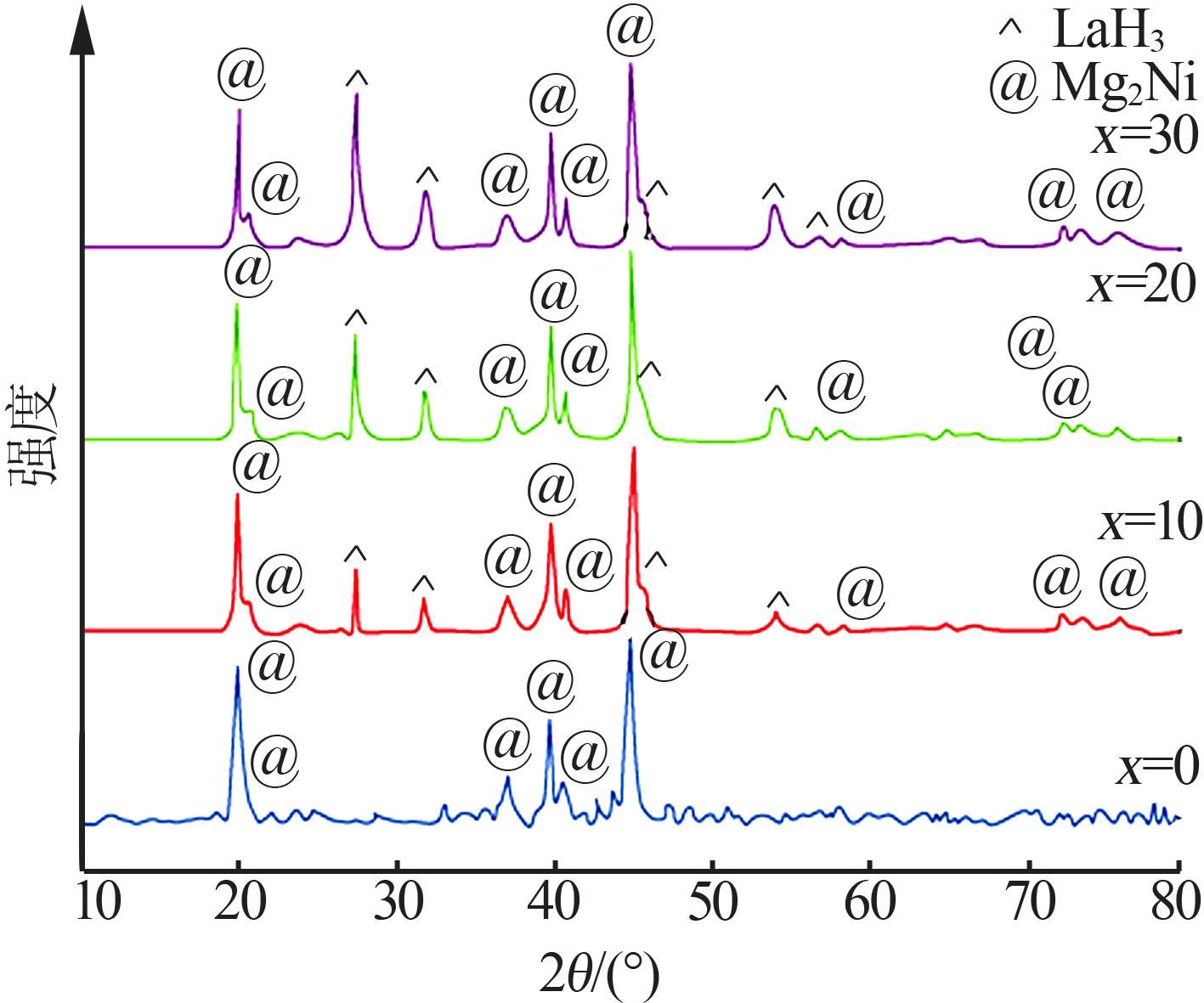

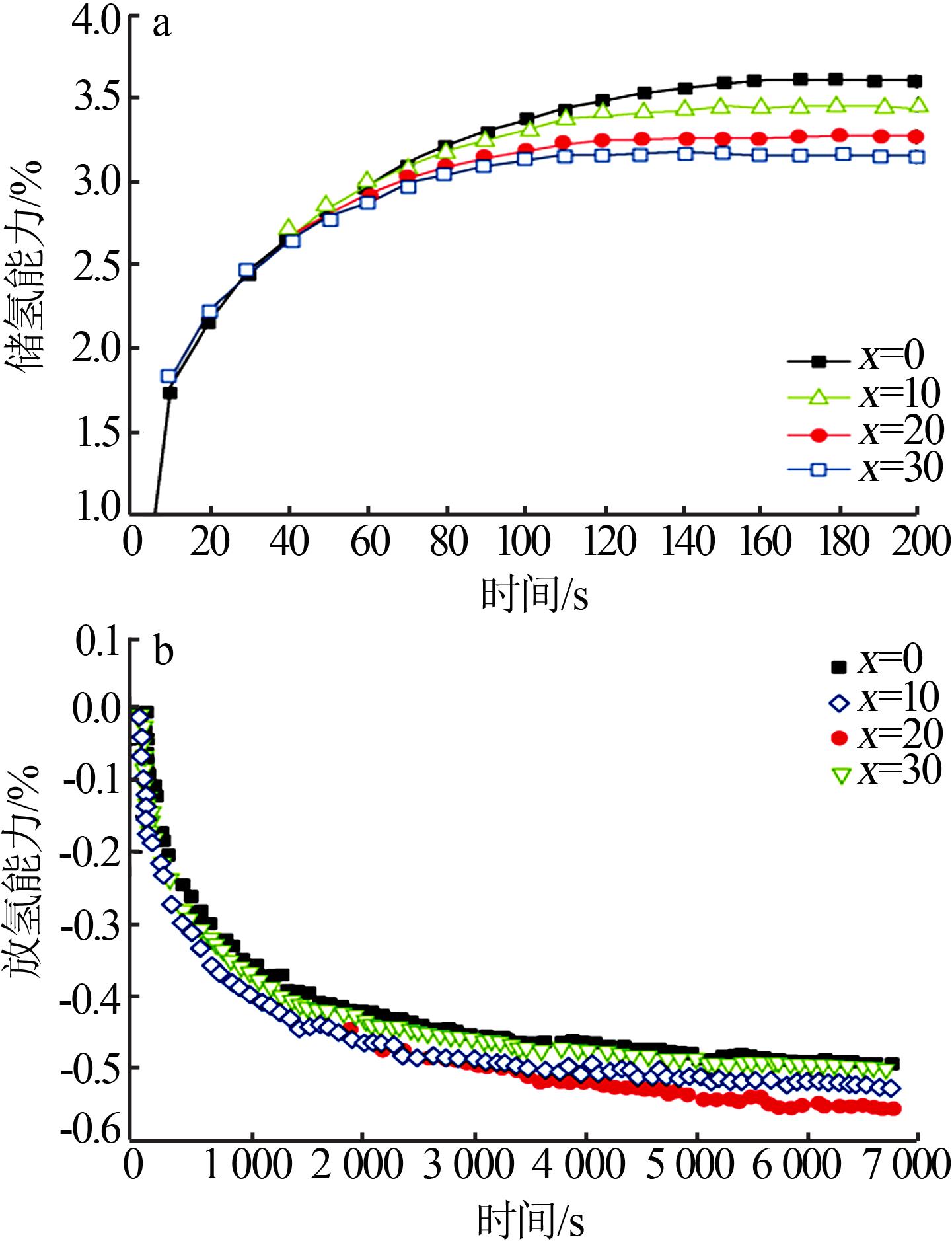

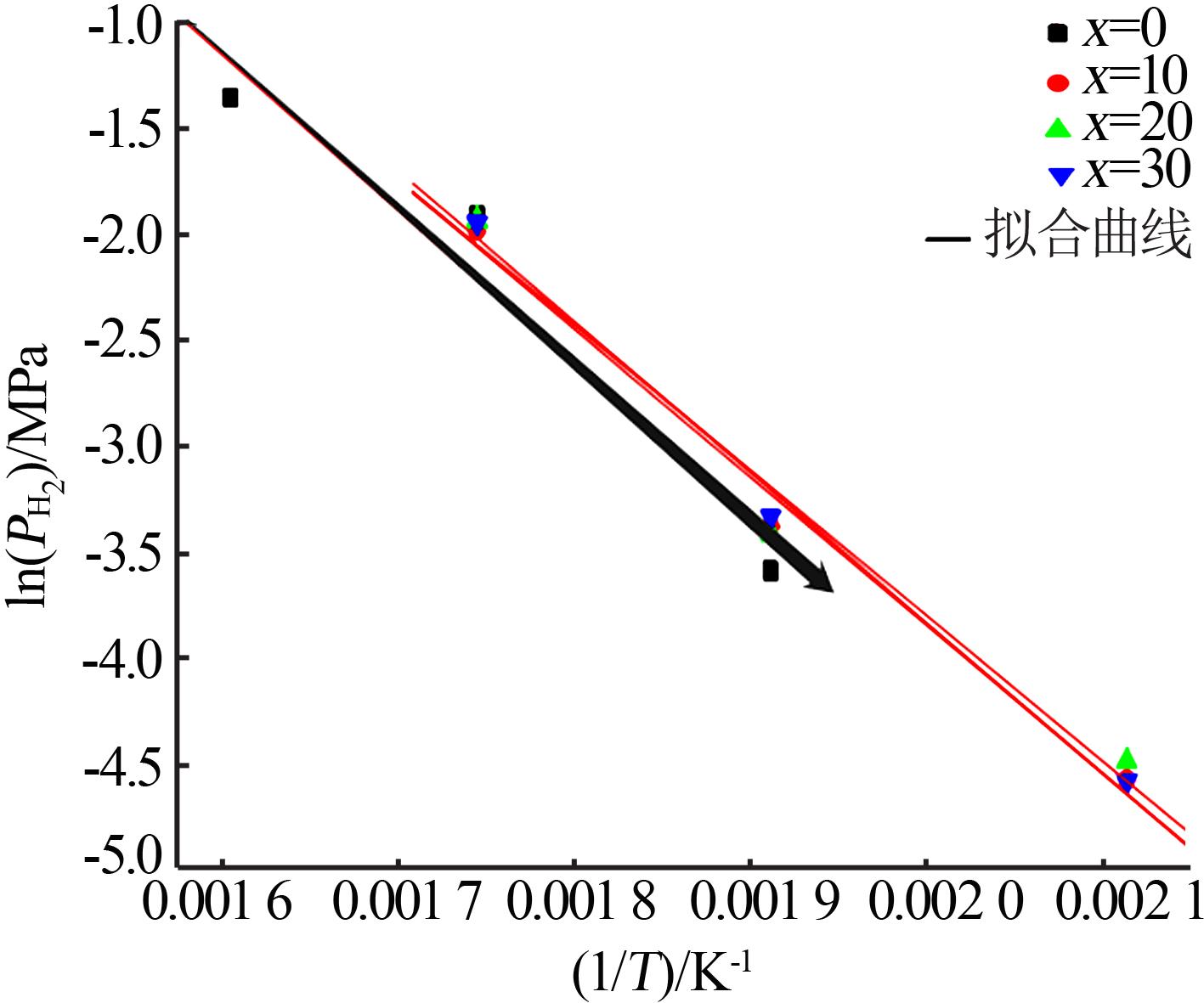

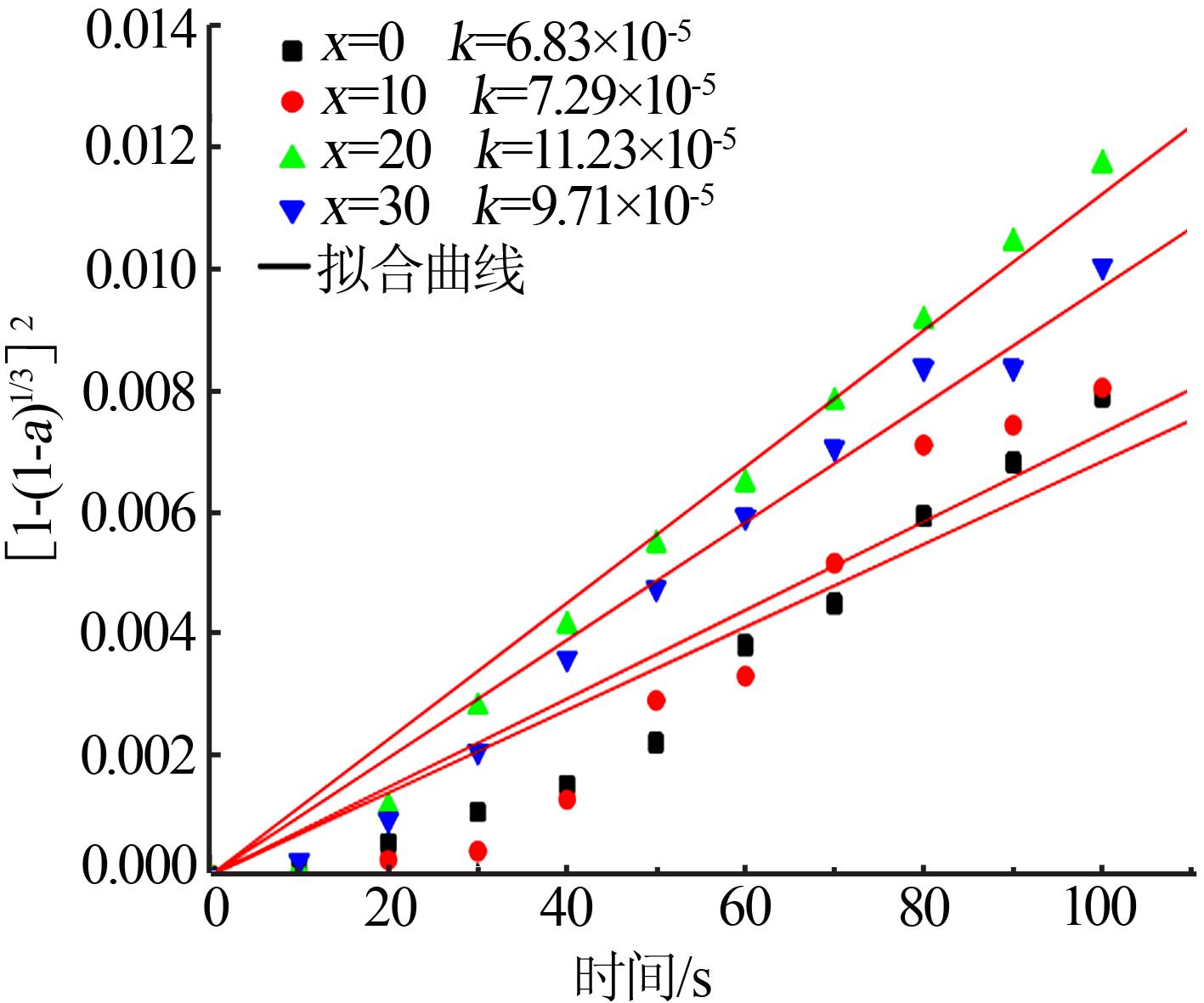

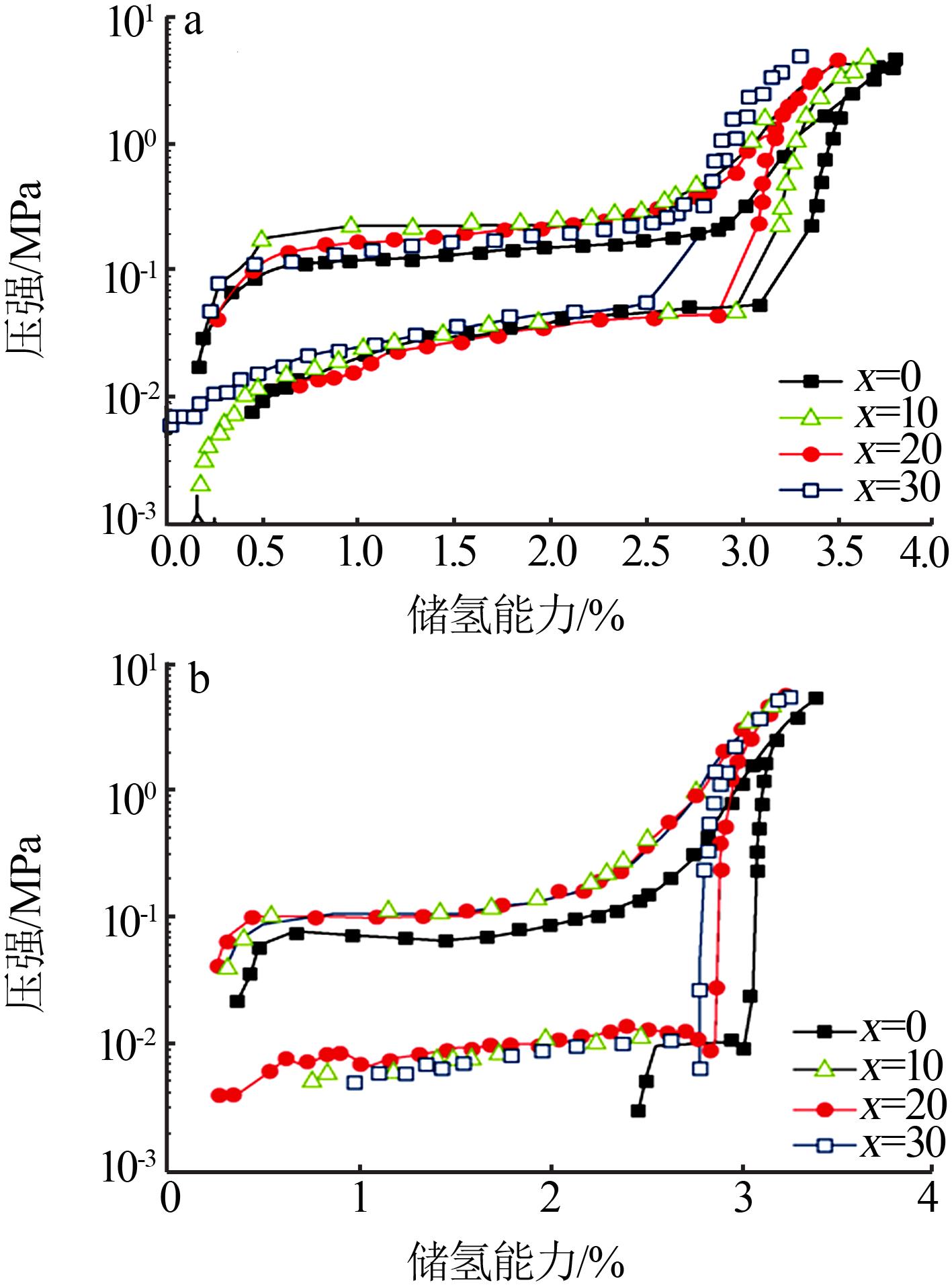

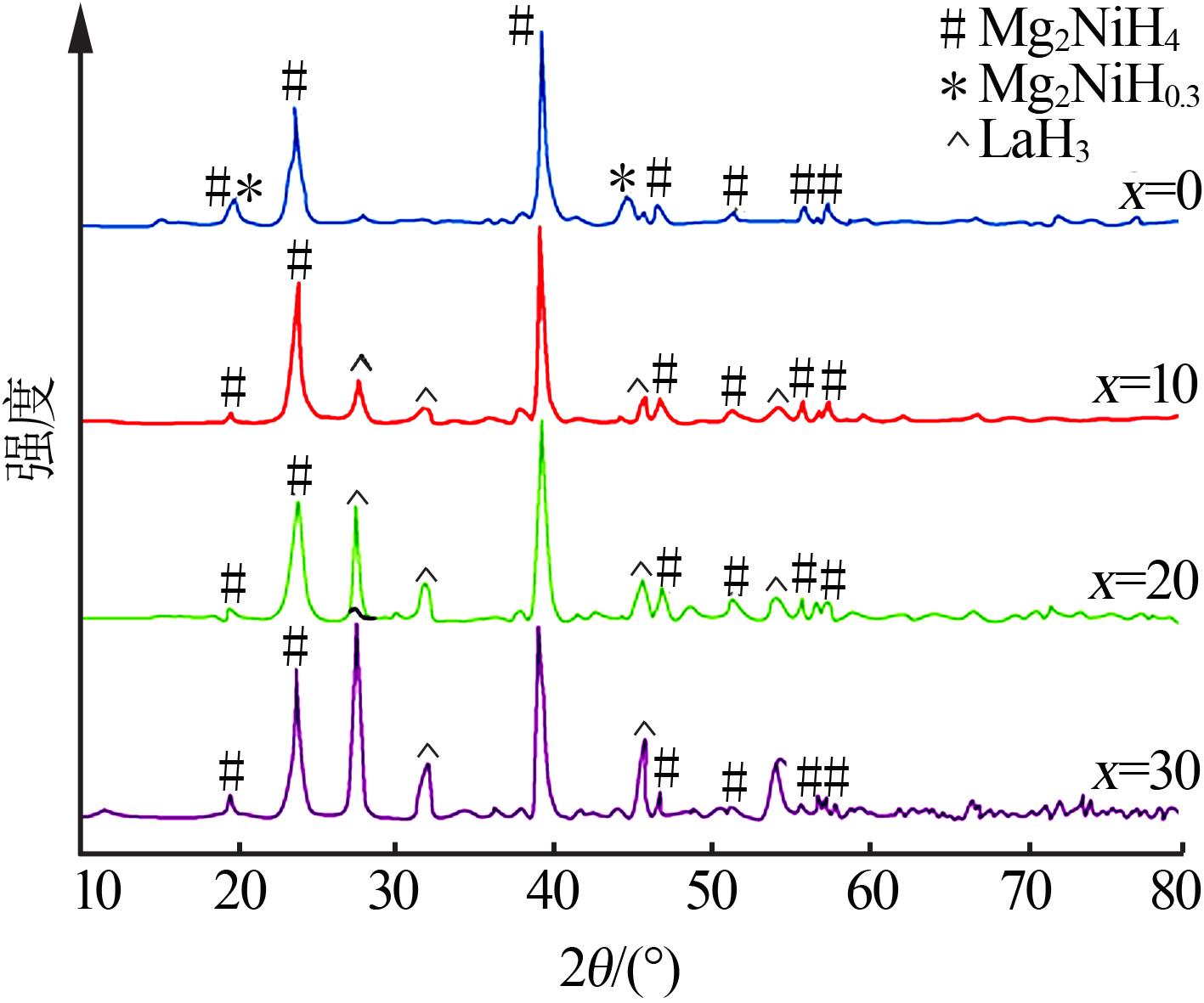

采用机械球磨法制备了Mg₂Ni-x%LaMg₂Ni复合材料（质量分数x=0、10、20和30），研究了LaMg₂Ni含量对Mg₂Ni基复合材料物相组成、显微形貌和储氢性能的影响。结果表明，未添加LaMg₂Ni的Mg₂Ni合金在充分氢化后主要由Mg₂NiH₄和Mg₂NiH_0.3组成，而添加LaMg₂Ni的Mg₂Ni基复合材料主要由Mg₂NiH₄和LaH₃组成；充分放氢后，Mg₂NiH₄和Mg₂NiH_0.3转变为Mg₂Ni，而LaH₃相仍然存在。添加LaMg₂Ni的Mg₂Ni基复合材料中都弥散分布着白亮色LaH₃颗粒，x=20时白亮色细小颗粒分布最为均匀，且随着LaMg₂Ni含量增加，Mg₂Ni基复合材料基体中镧元素含量逐渐增多。不同LaMg₂Ni含量的Mg₂Ni基复合材料的最大吸氢容量从大至小顺序为：x=0、x=10、x=20、x=30，最大放氢容量从大至小顺序为：x=20、x=10、x=30、x=0，即添加LaMg₂Ni后Mg₂Ni基复合材料的储氢性能得到改善，且x=20时Mg₂Ni基复合材料具有最高的储氢容量，这主要与Mg₂Ni基复合材料中含有弥散分布的LaH₃相以及La元素扩散至基体有助于氢的吸附/脱附有关。

关键词: LaMg₂Ni, Mg₂Ni基复合材料, LaH₃, 显微形貌, 储氢性能

Abstract:

Mg₂Ni-x%LaMg₂Ni（x=0，10，20 and 30） composites were prepared by mechanical ball milling，the effect of LaMg₂Ni content on phase composition，microstructure and hydrogen storage properties of Mg₂Ni matrix composites was studied.The results showed that Mg₂Ni alloy without LaMg₂Ni addition was mainly composed of Mg₂NiH₄ and Mg₂NiH_0.3 after full hydrogenation，while Mg₂Ni matrix composites with LaMg₂Ni addition were mainly composed of Mg₂NiH₄ and LaH₃.After full dehydrogenation，Mg₂NiH₄ and Mg₂NiH_0.3 were transformed into Mg₂Ni，while LaH₃phase still existed.White bright LaH₃ particles were dispersed in the Mg₂Ni matrix composites added with LaMg₂Ni.When x=20，the distribution of white bright fine particles was the most uniform，and the content of La in the matrix of Mg₂Ni matrix composites increased gradually with the increase of LaMg₂Ni content.The maximum hydrogen absorption capacity of Mg₂Ni matrix composites with different LaMg₂Ni content was in the order of x=0，x=10，x=20，x=30，and the maximum hydrogen evolution capacity was in the order of x=20，x=10，x=30，x=0.It was that after adding LaMg₂Ni the hydrogen storage performance of Mg₂Ni matrix composites was improved.When x=20，Mg₂Ni matrix composites had the highest maximum hydrogen evolution capacity，which was mainly related to the existence of dispersed LaH₃ phase in Mg₂Ni matrix composites and the diffusion of La element to the matrix，which helped to improve the hydrogen storage performance.

Key words: LaMg₂Ni, Mg₂Ni matrix composites, LaH₃, micro morphology, hydrogen storage performance

中图分类号:

TQ138.13

郗玉平,罗志欢. 氢化物载体LaMg2Ni对汽车用Mg2Ni 合金储氢性能的影响[J]. 无机盐工业, 2022, 54(5): 61-66.

XI Yuping,LUO Zhihuan. Effect of hydride carrier LaMg₂Ni on hydrogen storage properties of Mg₂Ni alloy for automobile[J]. Inorganic Chemicals Industry, 2022, 54(5): 61-66.

图/表 8

图1

图2

图3

表1

图4

图5

图6

图7

参考文献 20

1	孙欣，阚洪敏，魏晓冬，等.镁基储氢合金制备技术的研究进展［J］.化工新型材料，2019，47（11）：232-235，240.
	SUN Xin， KAN Hongmin， WEI Xiaodong，et al.Research progress in preparation of magnesium⁃based hydrogen storage alloy［J］.New Chemical Materials，2019，47（11）：232-235，240.
2	宋云波，赵欣.新能源汽车用Mg₂Ni基储氢合金的制备与性能［J］.电源技术，2020，44（2）：186-191.
	SONG Yunbo， ZHAO Xin.Preparation and properties of Mg₂Ni-based hydrogen storage alloy for new energy vehicle［J］.Chinese Journal of Power Sources，2020，44（2）：186-191.
3	李媛，张璐，韩树民.稀土-镁-镍系超晶格合金结构与储氢性能研究及进展［J］.燕山大学学报，2020，44（3）：323-330.
	LI Yuan， ZHANG Lu， HAN Shumin.Development in structure and hydrogen storage properties of rare earth⁃magnesium⁃nickel⁃based super⁃lattice alloys［J］.Journal of Yanshan University，2020，44（3）：323-330.
4	王文龙，史琳莹，刘宝忠，等.Mg基储氢合金的研究现状［J］.河南化工，2019，36（5）：3-7.
	WANG Wenlong， SHI Linying， LIU Baozhong，et al.Research status of Mg-based hydrogen storage alloys［J］.Henan Chemical Industry，2019，36（5）：3-7.
5	SUN Hao， GAO Xueyun， ZHAO Fengguang，et al.Interactions of Y and Cu on Mg₂Ni type hydrogen storage alloys：A study based on experiments and density functional theory calculation［J］.International Journal of Hydrogen Energy，2020，45（53）：28974-28984.
6	谢金良，张湘.铝含量对Mg_2- _x Al _x Ni镁基储氢新能源汽车电池合金性能的影响［J］.轻合金加工技术，2021，49（1）：65-70.
	XIE Jinliang， ZHANG Xiang.Effect of aluminum content on the properties of Mg_2- _x Al _x Ni magnesium⁃based hydrogen⁃storage alloy for new energy vehicle battery［J］.Light Alloy Fabrication Technology，2021，49（1）：65-70.
7	张国芳，孙涵丰，许剑轶，等.具可变价态稀土氧化物对Mg₂Ni合金储氢性能的催化作用［J］.材料工程，2019，47（10）：90-96.
	ZHANG Guofang， SUN Hanfeng， XU Jianyi，et al.Catalytic effect of rare earth oxides with variable valences on hydrogen storage properties of Mg₂Ni alloy［J］.Journal of Materials Engineering，2019，47（10）：90-96.
8	LAN Zhiqiang， XIAO Xiao， SU Xin，et al.Effect of doping with aluminium on the electronic structure and hydrogen storage properties of Mg₂Ni alloy［J］.Acta Physico-Chimica Sinica，2012，28（8）：1877-1884.
9	ZHAO Xin， HAN Shumin， ZHU Xilin，et al.Investigations on hydrogen storage properties of Mg₂Ni+x wt.% LaMg₂Ni（x=0，10，20，30） composites［J］.Journal of Solid State Chemistry，2012，190：68-72.
10	孙昊，赵凤光，冯佃臣，等.Mg₂₂Y₂Ni₁₀Cu₂储氢合金活化和吸氢性能［J］.稀有金属，2020，44（4）：387-393.
	SUN Hao， ZHAO Fengguang， FENG Dianchen，et al.Activation and hydrogen absorption properties of Mg₂₂Y₂Ni₁₀Cu₂ hydrogen storage alloy［J］.Chinese Journal of Rare Metals，2020，44（4）：387-393.
11	GUO Fenghai， ZHANG Tiebang， SHI Limin，et al.Precipitation of nanocrystalline LaH₃ and Mg₂Ni and its effect on de-/ hydrogenation thermodynamics of Mg-rich alloys［J］.International Journal of Hydrogen Energy，2020，45（56）：32221-32233.
12	PENG Xianyun， LIU Baozhong， ZHAO Xin，et al.Effects of ultra-high pressure on phase compositions，phase configurations and hydrogen storage properties of LaMg₄Ni alloys［J］.International Journal of Hydrogen Energy，2013，38（34）：14661-14667.
13	范志丹，王鹏程.复合镍对汽车用镁镍系合金电化学储氢行为的影响［J］.实验室研究与探索，2021，40（3）：62-66.
	FAN Zhidan， WANG Pengcheng.Effect of composite nickel on electrochemical hydrogen storage behavior of Mg-Ni alloy for automobile［J］.Research and Exploration in Laboratory，2021，40（3）：62-66.
14	邵光俭，王克乐.成分对汽车用（La₀ .₇Mg 0.3）Nix合金储氢特性的影响［J］.无机盐工业，2021，53（9）：51-56.
	SHAO Guangjian， WANG Kele.Effect of composition on hydrogen storage characteristics of（La_0.7Mg_0.3）Ni _x alloy for vehicle［J］.Inorganic Chemicals Industry，2021，53（9）：51-56.
15	姜传博，李涛，赵慧颖，等.不同制备工艺下掺杂Ce、Ti氢化物对Mg₂Ni合金储氢循环特性的影响［J］.热加工工艺，2020，49（14）：71-74，78.
	JIANG Chuanbo， LI Tao， ZHAO Huiying，et al.Effect of hydrogen storage circulation properties of Mg₂Ni alloys doped with Ce and Ti hydrides under different preparation processes［J］.Hot Working Technology，2020，49（14）：71-74，78.
16	FU Yaokun， DING Zhenmin， REN Shuqin，et al.Effect of in situ formed Mg₂Ni/Mg₂NiH₄ compounds on hydrogen storage performance of MgH₂ ［J］.International Journal of Hydrogen Energy，2020，45（52）：28154-28162.
17	AKTEKIN B， ÇAKMAK G， ÖZTÜRK T.Induction thermal plasma synthesis of Mg₂Ni nanoparticles［J］.International Journal of Hydrogen Energy，2014，39（18）：9859-9864.
18	CHOU K C， XU Kuangdi.A new model for hydriding and dehydriding reactions in intermetallics［J］.Intermetallics，2007，15（5/6）：767-777.
19	丁鑫，陈瑞润，陈晓宇，等.镁基储氢合金吸放氢机理及组织与性能调控［J］.自然杂志，2020，42（3）：179-186.
	DING Xin， CHEN Ruirun， CHEN Xiaoyu，et al.De-/hydrogenation mechanism of Mg-based hydrogen storage alloys and their microstructure and property control［J］.Chinese Journal of Nature，2020，42（3）：179-186.
20	LI Qian， CHOU K C， LIN Qin，et al.Hydrogen absorption and desorption kinetics of Ag-Mg-Ni alloys［J］.International Journal of Hydrogen Energy，2004，29（8）：843-849.
	上接第 18 页）

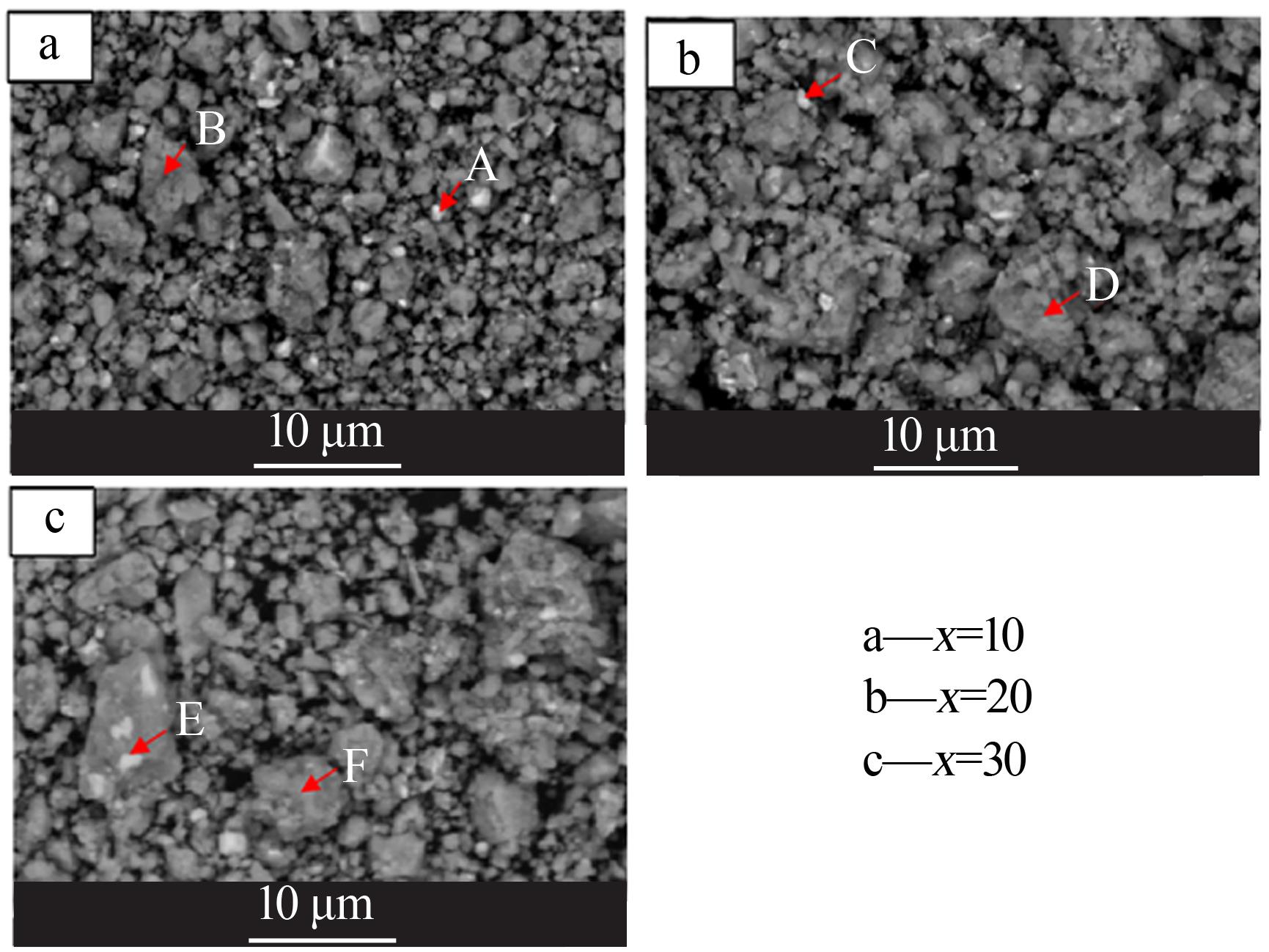

x	位置	w（La）/%	w（Mg）/%	w（Ni）/%
10	A	46.29	27.98	25.73
10	B	3.94	48.64	47.42
20	C	41.80	32.91	25.29
20	D	9.99	45.62	44.39
30	E	44.64	30.00	25.36
30	F	10.88	47.76	41.36

[1]	范庆科,孟庆华. 汽车用La_0.79Mg_0.21Ni_3.95储氢合金的制备与电化学性能研究[J]. 无机盐工业, 2022, 54(3): 71-76.
[2]	邵光俭,王克乐. 成分对汽车用（La_0.7Mg_0.3）Ni_x合金储氢特性的影响[J]. 无机盐工业, 2021, 53(9): 51-56.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
