海水体系碳酸钠水合物结晶形成过程研究及应用

doi:10.19964/j.issn.1006-4990.2022-0289

摘要/Abstract

摘要：

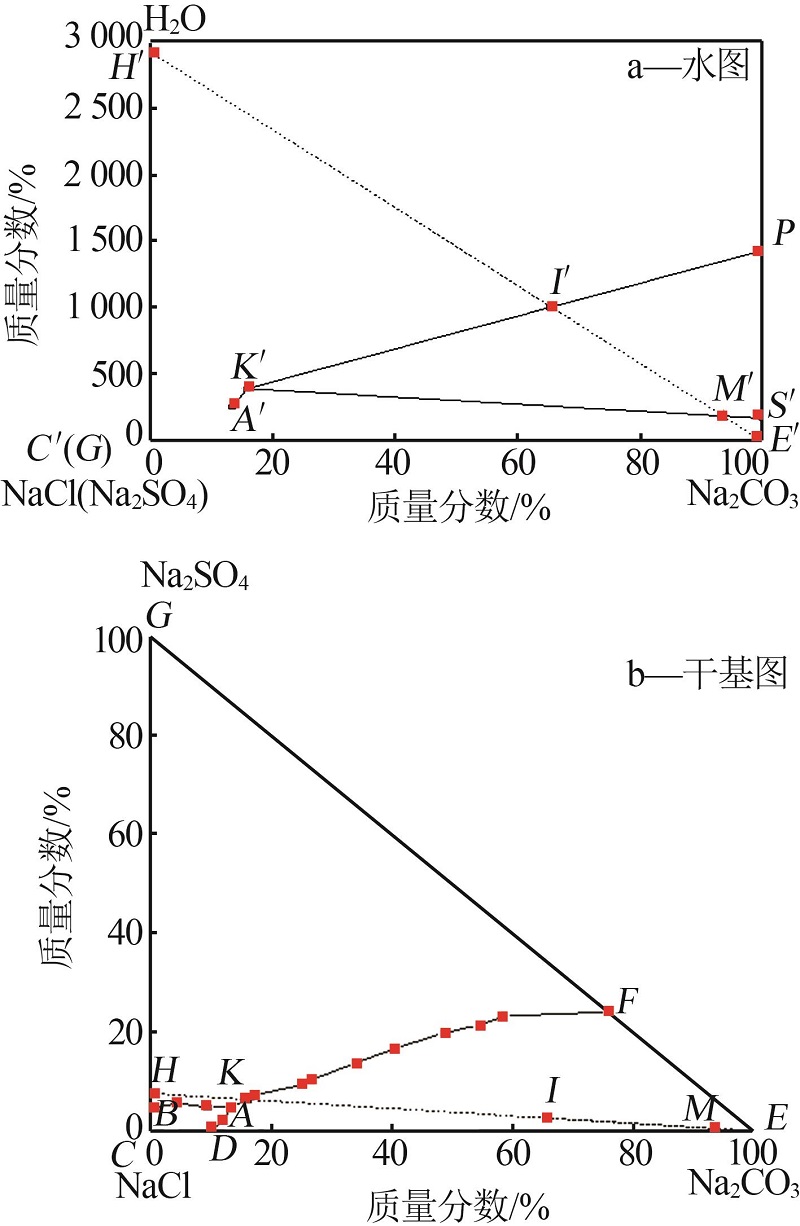

海水淡化副产浓海水中含有大量的化学资源，将浓海水增浓精制可以得到高浓度的盐水，得到的高浓度盐水可以作为氨碱法纯碱生产的原料。采用等温法测定了0 ℃时Na₂CO₃-Na₂SO₄-NaCl-H₂O四元体系相平衡溶解度数据，绘制了相图并对其进行了分析。研究表明，0 ℃时该体系生成1个等温共饱点和3个结晶区，其中Na₂CO₃·10H₂O结晶区面积较大，可用于碳酸钠水合物法增浓海水的工艺研究。物料守恒计算得出，该技术可使浓海水增浓80.56%，浓缩后氯化钠的浓度为原浓海水的5.14倍。碳酸钠水合物法增浓盐水用于纯碱生产的原料，可以减少原有纯碱生产工艺的化盐过程，有利于实现副产浓海水利用的最大化。该技术为浓海水高效综合利用提供理论和数据支持。

关键词: 浓海水, 相平衡, 结晶, 碳酸钠, 水合物

Abstract:

Concentrated seawater，a by-product of seawater desalination，contains a large number of chemical resources.Concentrated brine can be obtained by thickening and refining，which can be used as raw material for soda ash production by ammonia-alkali process.The phase equilibrium solubility data of Na₂CO₃-Na₂SO₄-NaCl-H₂O quaternary system at 0 ℃ was determined by isothermal method，and the phase diagram was drawn and analyzed.The results showed that at 0 ℃，there were 1 isothermal cosaturation point and 3 crystallization zones in the system，of which the area of Na₂CO₃·10H₂O crystallization zone was large，which could be used for the process research of sodium carbonate hydrate method to enrich seawater.The calculations of the material balance showed that the technology could concentrate desalinated seawater by 80.56%，and the concentration of NaCl was 5.14 times of the original concentrated seawater.The use of sodium carbonate hydrate method to increase the concentration of brine as raw material for soda ash production could reduce the salinization process of the original process，help to maximize the utilization of by-product concentrated seawater，and provide theoretical and data support for the efficient and comprehensive utilization of concentrated seawater.

Key words: concentrated seawater, phase equilibrium, crystal, Na₂CO₃, hydrate

中图分类号:

P746.1

巩学敏, 张荣瑜, 李娜, 郝雅楠, 张千. 海水体系碳酸钠水合物结晶形成过程研究及应用[J]. 无机盐工业, 2023, 55(3): 55-59.

GONG Xuemin, ZHANG Rongyu, LI Na, HAO Ya′nan, ZHANG Qian. Study on crystallization process of Na₂CO₃hydrate in seawater system and its application[J]. Inorganic Chemicals Industry, 2023, 55(3): 55-59.

图/表 7

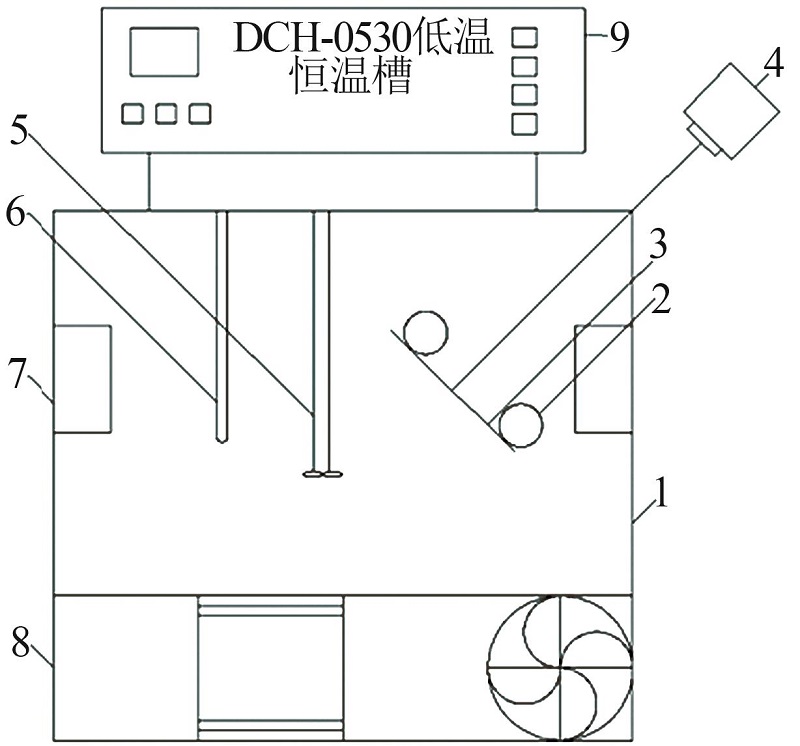

图1

表1

图2

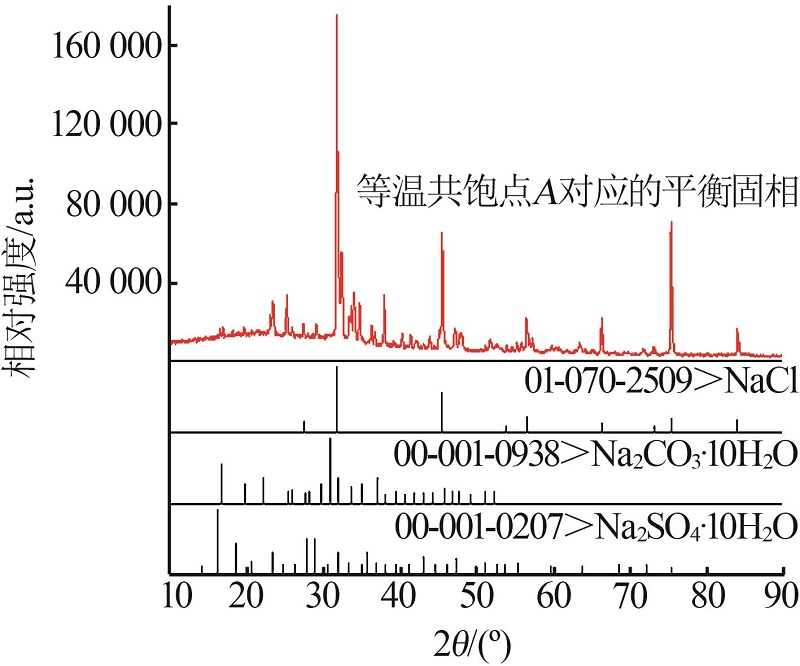

图3

表2

表3

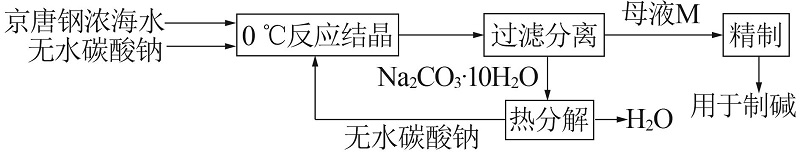

图4

参考文献 20

1	李卜义，王建友.浓海水处理及综合利用技术的新进展[J].化工进展，2014，33（11）:3067-3074.
	LI Boyi， WANG Jianyou.Progress on treatment and comprehensive utilization of concentrated seawater[J].Chemical Industry and Engineering Progress，2014，33（11）:3067-3074.
2	刘元元，范天博，张亚南，等.FTC海水淡化浓盐水蒸发结晶析盐规律研究[J].无机盐工业，2016，48（6）:16-19.
	LIU Yuanyuan， FAN Tianbo， ZHANG Ya′nan，et al.Study on salt precipitation law in evaporation crystallization process of concentrated brine from FTC seawater desalination[J].Inorganic Chemicals Industry，2016，48（6）:16-19.
3	郑智颖，李凤臣，李倩，等.海水淡化技术应用研究及发展现状[J].科学通报，2016，61（21）:2344-2370.
	ZHENG Zhiying， LI Fengchen， LI Qian，et al.State-of-the-art of R & D on seawater desalination technology[J].Chinese Science Bulletin，2016，61（21）:2344-2370.
4	陈嘉琳，张鑫，龚久炎，等.海水淡化浓盐水制备复合阻燃材料研究[J].无机盐工业，2017，49（3）:47-51.
	CHEN Jialin， ZHANG Xin， GONG Jiuyan，et al.Study on preparation of composite flame retardant materials with concentrated seawater after desalination[J].Inorganic Chemicals Industry，2017，49（3）:47-51.
5	王建行，赵颖颖，李佳慧，等.二氧化碳的捕集、固定与利用的研究进展[J].无机盐工业，2020，52（4）:12-17.
	WANG Jianhang， ZHAO Yingying， LI Jiahui，et al.Research progress of carbon dioxide capture，fixation and utilization[J].Inorganic Chemicals Industry，2020，52（4）:12-17.
6	李佳乐，王新宇，陈天艺，等.连续鼓泡法海水碳化制备碳酸钙文石的研究[J].无机盐工业，2021，53（2）:42-46.
	LI Jiale， WANG Xinyu， CHEN Tianyi，et al.Preparation of calcium carbonate aragonite by continuous bubbling carbonization in seawater[J].Inorganic Chemicals Industry，2021，53（2）:42-46.
7	云玉娥，刘艳娟，王秉钧.浓海水化盐精制工艺实验研究[J].山东化工，2016，45（16）:39-41.
	YUN Yue， LIU Yanjuan， WANG Bingjun.Study on the refining process of desalination seawater[J].Shandong Chemical Industry，2016，45（16）:39-41.
8	黄鹏飞，王小军，张寅，等.我国海水淡化现状与开发方案研究[J].盐科学与化工，2020，49（8）:6-10.
	HUANG Pengfei， WANG Xiaojun， ZHANG Yin，et al.The state of the art of desalination development and research on exploration scheme in China[J].Journal of Salt Science and Chemical Industry，2020，49（8）:6-10.
9	王亚敏，刘杰，袁俊生.海水淡化副产浓海水资源化利用制备NaCl[J].水处理技术，2020，46（5）:60-64.
	WANG Yamin， LIU Jie， YUAN Junsheng.Preparation of NaCl from concentrated seawater of seawater desalination by-products[J].Technology of Water Treatment，2020，46（5）:60-64.
10	徐政涛，谢应明，孙嘉颖，等.水合物法海水淡化技术研究进展及展望[J].热能动力工程，2020，35（7）:1-11.
	XU Zhengtao， XIE Yingming， SUN Jiaying，et al.Research progress and prospect of hydrate based desalination technology[J].Journal of Engineering for Thermal Energy and Power，2020，35（7）:1-11.
11	薛倩，王晓霖，李遵照，等.水合物利用技术应用进展[J].化工进展，2021，40（2）:722-735.
	XUE Qian， WANG Xiaolin， LI Zunzhao，et al.Research progresses in hydrate based technologies and processes[J].Chemical Industry and Engineering Progress，2021，40（2）:722-735.
12	FAKHARIAN H， GANJI H， NADERIFAR A.Saline produced water treatment using gas hydrates[J].Journal of Environmental Chemical Engineering，2017，5（5）:4269-4273.
13	喻志广，祁影霞，姬利明，等.CO₂水合物法淡化海水影响因素的实验研究[J].低温与特气，2013，31（1）:21-25.
	YU Zhiguang， QI Yingxia， JI Liming，et al.Experimental study of effects on hydrate seawater desalination by CO₂ [J].Low Temperature and Specialty Gases，2013，31（1）:21-25.
14	李栋梁，龙臻，梁德青.水合冷冻法海水淡化研究[J].水处理技术，2010，36（6）:65-68.
	LI Dongliang， LONG Zhen， LIANG Deqing.Preliminary study of seawater desalination using gas hydrate technology[J].Technology of Water Treatment，2010，36（6）:65-68.
15	任宏波，相凤奎，张磊，等.水合物法海水淡化技术应用进展[J].海洋地质前沿，2011，27（6）:74-78.
	REN Hongbo， XIANG Fengkui， ZHANG Lei，et al.Application of hydrate to seawater desalination[J].Marine Geology Frontiers，2011，27（6）:74-78.
16	刘骆峰，张雨山，黄西平，等.淡化后浓海水化学资源综合利用技术研究进展[J].化工进展，2013，32（2）:446-452.
	LIU Luofeng， ZHANG Yushan， HUANG Xiping，et al.Research progress of multipurpose utilization technologies of brine from seawater desalination plant[J].Chemical Industry and Engineering Progress，2013，32（2）:446-452.
17	巩学敏，王岭，王秉钧，等.硫酸钠水合物法增浓精制海水技术研究[J].化学工程，2021，49（5）:6-10.
	GONG Xuemin， WANG Ling， WANG Bingjun，et al.Technological base of refined seawater enrichment by Na₂SO₄ hydrate method[J].Chemical Engineering（China），2021，49（5）:6-10.
18	吕晓英，王秉钧，王海芳.硫酸钠溶液在盐水精制过程中的应用[J].纯碱工业，2015（5）:21-22.
	LV Xiaoying， WANG Bingjun， WANG Haifang.Application of sodium sulfate solution in brine refining process[J].Soda Industry，2015（5）:21-22.
19	邓天龙，周桓，陈侠.水盐体系相图及应用[M].2版.北京:化学工业出版社，2020.
20	四川大学化学工程学院，浙江大学化学系.分析化学实验[M].4版.北京:高等教育出版社，2015.

相图点	液相组成质量分数/%				液相干盐组成/%			平衡固相
相图点	NaCl	Na₂CO₃	Na₂SO₄	H₂O	NaCl	Na₂CO₃	Na₂SO₄	平衡固相
B	25.65	0.00	1.20	73.15	95.53	0.00	4.47	Nl+Ns
	24.50	1.20	1.53	72.77	89.97	4.41	5.62	Nl+Ns
	23.04	2.54	1.28	73.14	85.78	9.46	4.77	Nl+Ns
A	23.03	3.79	1.38	71.80	81.67	13.44	4.89	Nc+Ns+Nl
	13.32	3.05	1.27	82.36	75.51	17.29	7.20	Nc+Ns
	20.00	7.78	2.89	69.33	65.21	25.37	9.42	Nc+Ns
	14.13	5.99	2.32	77.57	62.98	26.69	10.33	Nc+Ns
	10.88	7.09	2.87	79.16	52.21	34.02	13.77	Nc+Ns
	4.47	4.27	1.76	89.50	42.57	40.67	16.76	Nc+Ns
	4.77	7.39	3.02	84.83	31.42	48.68	19.89	Nc+Ns
	3.53	7.97	3.13	85.37	24.13	54.48	21.39	Nc+Ns
	2.68	8.61	3.41	85.30	18.23	58.57	23.20	Nc+Ns
F	0.00	10.85	3.45	85.70	0.00	75.87	24.13	Nc+Ns
D	24.24	2.74	0.00	73.02	89.84	10.16	0.00	Nc+Nl
	23.73	3.31	0.63	72.33	85.76	11.96	2.28	Nc+Nl

项目	液相组成质量分数/%				液相干盐组成/%
项目	Na₂SO₄	NaCl	H₂O		Na₂SO₄	NaCl
京唐钢浓海水	0.25	3.06	96.69		7.55	92.45

工艺过程	体系	各组成质量分数/%				质量/ kg
工艺过程	体系	Na₂CO₃	Na₂SO₄	NaCl	H₂O	质量/ kg
增浓过程	京唐钢浓海水	0	0.25	3.06	96.69	1 000.00
	加入Na₂CO₃	100	0	0	0	483.95
	混合体系	32.61	0.17	2.06	65.16	1 483.95
	母液	3.23	1.30	15.74	79.73	194.41
	生成Na₂CO₃·10H₂O	37.04	0	0	62.96	1 289.54
Na₂CO₃·10H₂O 热分解过程	无水碳酸钠	100	0	0	0	477.65
Na₂CO₃·10H₂O 热分解过程	H₂O	0	0	0	100	811.89
