一里坪盐湖夏季卤水25 ℃等温蒸发

doi:10.19964/j.issn.1006-4990.2021-0031

摘要/Abstract

摘要：

根据一里坪盐湖夏季卤水主要化学组成和湖区气候特点,以Na⁺,K⁺,Mg²⁺//Cl^-,SO₄^2-—H₂O五元体系25 ℃介稳相图为参考,进行了一里坪盐湖夏季卤水25 ℃等温蒸发实验研究。实验结果表明：夏季盐湖卤水25 ℃等温蒸发析盐过程依次为石盐段、钾混盐段、光卤石段和水氯镁石段;锂和硼等在液相富集;结晶路线与Na⁺,K⁺,Mg²⁺//Cl^-,SO₄^2-—H₂O五元体系25 ℃介稳相图的规律基本吻合,实验结果可以为盐田工艺节点控制提供依据。比较了南美阿塔卡玛盐湖与一里坪盐湖的盐田工艺,分析了两种卤水组分的差异,阿塔卡玛盐湖资源综合利用的成功经验可以为一里坪盐湖资源开发提供借鉴。

关键词: 一里坪盐湖, 夏季卤水, 等温蒸发, 锂, 硼

Abstract:

The isothermal evaporation experiment of the summer brine of Yiliping salt lake was investigated at 25 ℃ accord-ing to the main chemical compositons,climatic characteristics and metastable phase diagram of Na⁺,K⁺,Mg²⁺//Cl^-,SO₄^2-—H₂O at 25 ℃.The results showed that the crystallized stages in sequence were halite stage,potassium mixed salt stage,carnal-lite stage and bischofite stage.Lithium and boron were enriched in the liquid.The result was agreed well with the metastable phase diagram.The results could be used as basis for control of salt field.Comparison between salt field technology of Acatama salt lake and Yiliping salt lake was taken,the difference of the composition was analyzed.Comprehensive utilization of Ataca-ma salt lake resources could provide reference for the development of Yiliping salt lake resources.

Key words: Yiliping salt lake, summer brine, isothermal evaporation, lithium, boron

中图分类号:

TQ028.61

唐发满,杨红军,张生鹏,王敏. 一里坪盐湖夏季卤水25 ℃等温蒸发[J]. 无机盐工业, 2021, 53(10): 52-58.

Tang Faman,Yang Hongjun,Zhang Shengpeng,Wang Min. Isothermal evaporation of summer brine of Yiliping salt lake at 25 ℃[J]. Inorganic Chemicals Industry, 2021, 53(10): 52-58.

图/表 11

表1

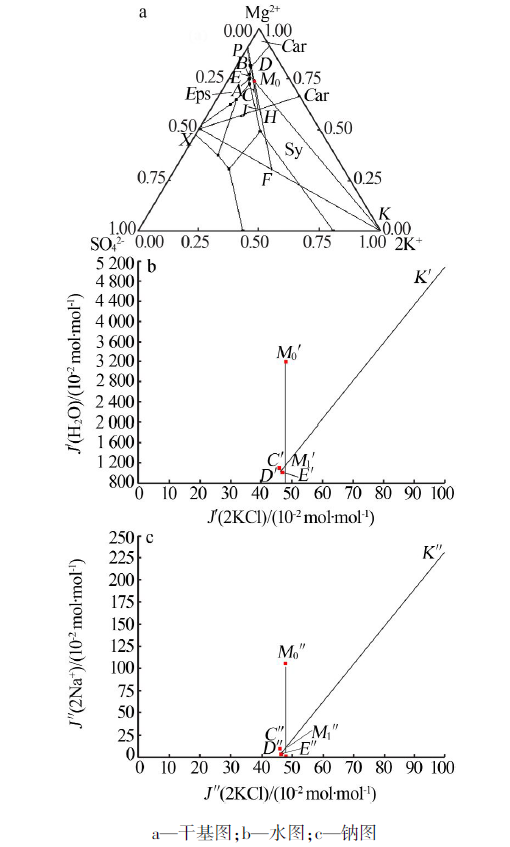

图1

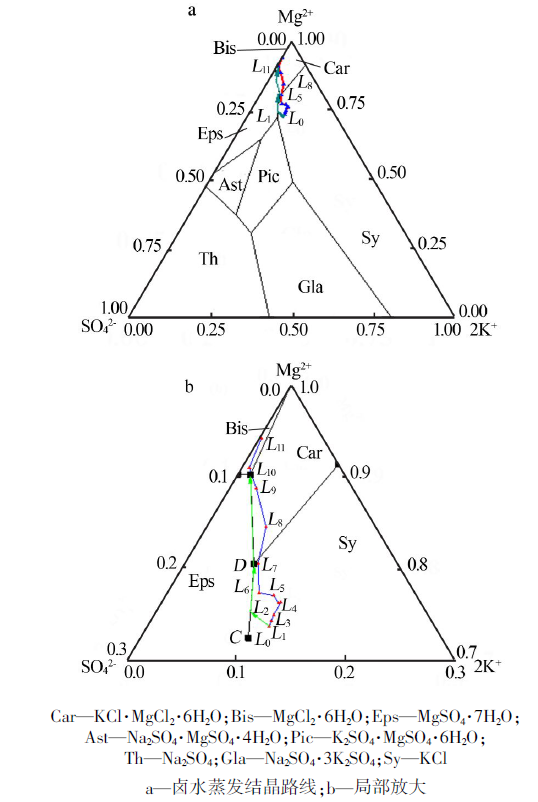

图2

表2

表3

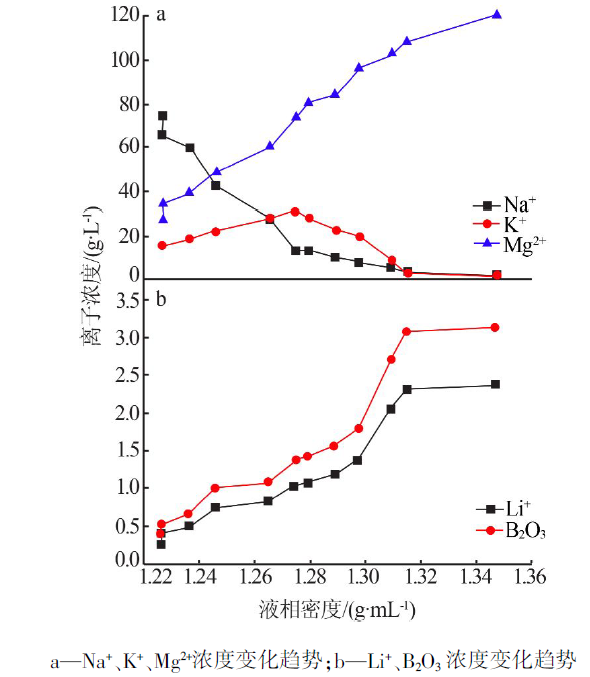

图3

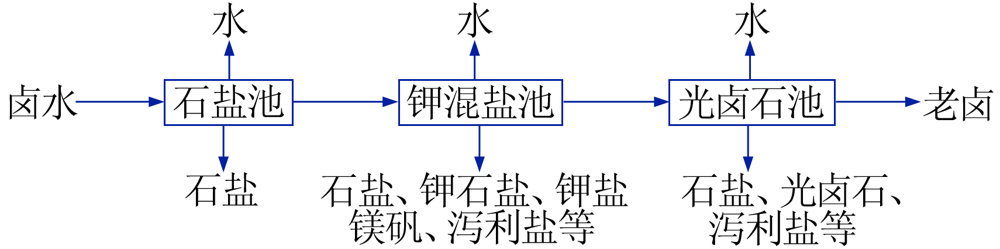

图4

表4

表5

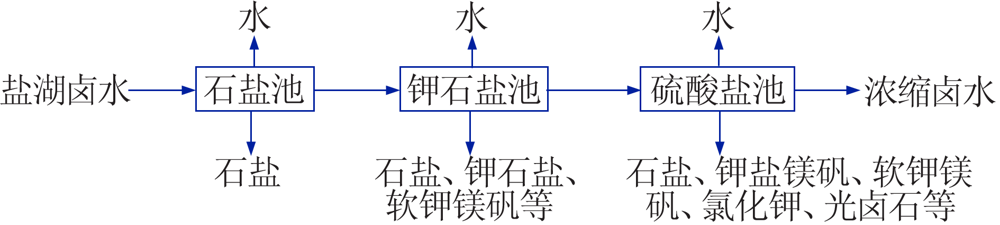

图5

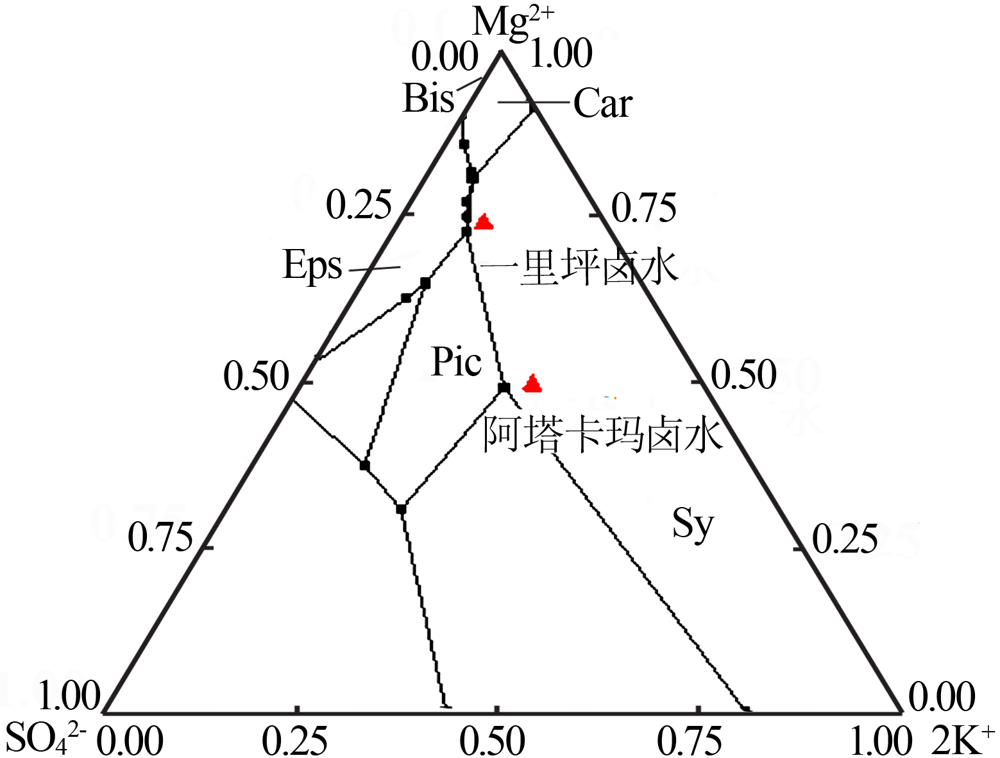

图6

参考文献 31

[1]	U.S.Geological Survey. Mineral commodity summaries 2020[EB/OL]. [2021-01-10]. https://www.usgs.gov/centers/nmic/mineral-co-mmodity-summaries.
[2]	宋彭生, 李武, 孙柏. 新世纪南美盐湖资源的开发利用[J]. 盐湖研究, 2011, 19(2):43-58.
[3]	钟辉, 周燕芳, 殷辉安. 卤水锂资源开发技术进展[J]. 矿产综合利用, 2003, 2(1):23-28.
[4]	郑喜玉, 张明刚, 徐昶, 等. 中国盐湖志[M]. 北京: 科学出版社, 2002: 162.
[5]	陈敬清, 刘子琴, 符廷进, 等. 东台吉乃尔盐湖晶间卤水25 ℃等温蒸发与天然蒸发试验[J]. 盐湖科技资料, 1980(Z1):71-82.
[6]	唐发满, 邓天龙, 桑青山, 等. 东台吉乃尔盐湖夏季卤水25 ℃等温蒸发实验研究[J]. 世界科技研究与发展, 2012, 4(34):547-550.
[7]	张宝全, 刘铸唐, 符廷进, 等. 东台吉乃尔盐湖卤水的相化学研究(Ⅰ)──25 ℃等温蒸发实验[J]. 盐湖研究, 1994, 2(2):57-61.
[8]	张宝全, 刘铸唐, 符廷进, 等. 东台吉乃尔盐湖卤水的相化学研究(Ⅱ)──冬夏季卤水蒸发实验[J]. 盐湖研究, 1994, 2(3):27-34.
[9]	文静, 邓天龙, 王士强, 等. 东台吉乃尔盐湖夏季卤水变温蒸发实验研究[J]. 盐业与化工, 2011, 40(1):22-26.
[10]	李永华, 刘铸唐, 符廷进, 等. 东台吉乃尔盐湖卤水日晒蒸发工艺研究[J]. 盐湖研究, 1996, 4(2):35-40.
[11]	李陇岗, 曾英, 杨建元, 等. 东台吉乃尔盐湖冬季卤水25℃等温蒸发实验[J]. 盐业与化工, 2013, 42(6):21-24.
[12]	乔东慧. 柴达木盆地东台吉乃尔盐湖卤水蒸发实验研究[D]. 成都: 成都理工大学, 2012.
[13]	魏廷祥, 陈传勋, 李丽. 东台吉乃尔盐湖卤水自然蒸发试验研究[J]. 盐业与化工, 2015, 44(12):30-31.
[14]	余明祥, 谢云荣, 任元成, 等. 西台吉乃尔盐湖卤水等温蒸发实验研究[J]. 盐业与化工, 2012, 41(8):7-10.
[15]	郭爱武, 李吉生, 王菊香, 等. 西台吉乃尔盐湖卤水自然蒸发试验研究[J]. 盐湖研究, 2009, 17(3):29-31.
[16]	高世扬, 柳大纲. 大柴旦盐湖夏季组成卤水的天然蒸发[J]. 盐湖研究, 1996, 4(3/4):73-86.
[17]	高世扬, 柳大纲. 大柴旦盐湖冬季组成卤水的天然蒸发[J]. 盐湖研究, 1996, 4(3/4):87-91.
[18]	边绍菊. 从大柴旦盐湖卤水中结晶高品位钾、硼、锂矿[D]. 西宁: 中国科学院青海盐湖研究所, 2017.
[19]	陈敬清, 刘子琴, 房春晖. 盐湖卤水的蒸发结晶过程[J]. 盐湖研究, 1994, 2(1):43-51.
[20]	时历杰, 王敏. 柴达木盆地一里坪盐湖卤水水化学及夏季蒸发中钾、锂、硼行为[J]. 湖泊科学, 2019, 31(2):590-608.
[21]	李建国, 余明祥, 于雪峰, 等. 一里坪盐湖卤水蒸发过程相图分析及计算[J]. 盐业与化工, 2011, 40(5):40-43.
[22]	李俊德, 石天成, 王英孝, 等. 一里坪矿区卤水自然蒸发试验研究[J]. 盐湖研究, 2008, 4(16):32-36.
[23]	毕思峰. 一里坪盐湖卤水的自然及冷冻蒸发实验[D]. 西宁: 青海大学, 2016.
[24]	杨春节, 张大义, 朱振光, 等. 一里坪盐湖冬季卤水自然蒸发试验研究[J]. 化工矿物与加工, 2014(12):29-31.
[25]	金作美, 肖显志, 梁式梅. Na+,K+,Mg²⁺//Cl-,SO₄²-—H₂O五元系统介稳平衡的研究[J]. 化学学报, 1980, 38(4):313-321.
[26]	中国科学院盐湖研究所分析室. 卤水和盐的分析方法[M].2版. 北京: 科学出版社, 1988: 47.
[27]	王士强, 高洁, 余学, 等. 大量Li⁺存在对Mg²⁺分析测定的影响研究[J]. 盐湖研究, 2007, 15(1):44-48.
[28]	牛自得, 陈芳琴, 李宝存, 等. 水盐体系相图及应用[M]. 天津: 天津大学出版社, 2002: 130.
[29]	梁保民. 水盐体系相图原理及运用[M]. 北京: 轻工业出版社, 1984: 458.
[30]	邓天龙, 王士强, 郭亚飞. 柴达木盆地盐湖卤水体系介稳相平衡与相图[M]. 北京: 科学出版社, 2017: 29.
[31]	李红霞. 四元交互体系Li⁺,Mg²⁺//Cl-,SO₄²-—H₂O及其子体系Mg²⁺//Cl-,SO₄²-—H₂O多温相平衡研究[D]. 西宁: 中国科学院青海盐湖研究所, 2014.

化学组成	质量分数/%	含量/ （g·L^-1）	化学组成	质量分数/%	含量/ （g·L^-1）
Li⁺	0.023	0.28	Mg²⁺	2.28	27.91
Na⁺	6.12	75.05	Cl^-	15.83	194.14
K⁺	1.11	13.59	SO₄^2-	1.85	22.74

编号	密度/ （g·cm^-3）	ρ（化学成分）/（g·L^-1）							液相组成,J/（10^-2 mol·mol^-1）			共存固相
编号	密度/ （g·cm^-3）	Li⁺	Na⁺	K⁺	Mg²⁺	Cl^-	SO₄^2-	B₂O₃	2K⁺	Mg²⁺	SO₄^2-	共存固相
L₀	1.226 6	0.28	75.05	13.59	27.91	194.14	22.74	0.38	11.15	73.66	15.19	—
L₁	1.226 8	0.39	65.78	16.48	34.47	199.00	27.01	0.52	11.03	74.25	14.72	Ha
L₂	1.236 2	0.49	60.02	18.49	39.34	204.89	29.40	0.65	10.94	74.90	14.16	Ha
L₃	1.245 9	0.76	42.29	22.25	48.42	206.80	32.17	1.01	10.90	76.28	12.82	Ha
L₄	1.265 2	0.83	27.45	27.57	60.76	218.41	41.21	1.10	10.74	76.19	13.07	Ha
L₅	1.274 7	1.04	13.00	30.61	74.28	232.96	49.91	1.38	9.87	77.03	13.10	Ha+Sy+Eps
L₆	1.279 4	1.07	12.92	28.19	80.68	235.13	58.89	1.42	8.40	77.32	14.28	Ha+Sy+Eps+Kai
L₇	1.288 9	1.18	10.21	22.44	83.96	241.18	52.69	1.57	6.69	80.52	12.79	Ha+Sy+Eps+Kai+Hex
L₈	1.297 5	1.35	7.69	20.00	96.30	256.57	45.36	1.80	5.45	84.48	10.07	Ha+Eps+Car
L₉	1.309 2	2.05	5.32	9.15	103.05	269.81	40.77	2.73	2.45	88.68	8.88	Ha+Hex+Car
L₁₀	1.314 6	2.32	3.57	2.69	108.42	293.14	39.56	3.09	0.70	90.91	8.39	Ha+Car+Pen+Bis
L₁₁	1.346 6	2.37	1.65	0.75	120.37	324.77	28.71	3.15	0.18	94.14	5.68	Ha+Tet+Bis

编号	化学组成							矿物组成
编号	w （Li⁺）	w （Na⁺）	w （K⁺）	w （Mg²⁺）	w （Cl^-）	w （SO₄^2-）	w （B₂O₃）	w （Ha）	w （Sy）	w （Eps）	w （Kai）	w （Hex）	w （Car）	w （Pen）	w （Tet）	w （Bis）
S₁	—	36.60	0.23	0.39	57.13	0.88	—	93.03	—	—	—	—	—	—	—	—
S₂	—	34.57	0.74	0.81	55.99	0.48	—	87.88	—	—	—	—	—	—	—	—
S₃	—	32.59	0.42	1.19	53.33	1.06	—	82.85	—	—	—	—	—	—	—	—
S₄	—	34.54	0.51	1.02	56.04	0.90	0.001	87.81	—	—	—	—	—	—	—	—
S₅	0.001	27.35	1.84	2.39	43.75	9.20	0.001	69.59	3.51	22.50	—	—	—	—	—	—
S₆	0.003	11.14	10.18	4.87	30.76	20.01	0.002	28.32	17.66	43.46	6.01	—	—	—	—	—
S₇	0.003	8.66	9.89	5.54	23.01	21.54	0.001	22.01	18.86	48.30	5.16	2.33	—	—	—	—
S₈	0.005	7.85	6.53	7.57	30.88	12.11	0.003	19.94	—	30.92	—	—	45.71	—	—	—
S₉	0.009	6.70	7.09	7.02	29.55	10.34	0.002	17.00	—	—	—	24.57	50.64	—	—	—
S₁₀	0.017	0.72	1.27	9.24	28.26	2.03	0.007	1.84	—	—	—	—	9.07	4.34	—	74.05
S₁₁	0.031	0.15	0.53	11.37	33.14	1.51	0.026	0.37	—	—	—	—	—	—	3.12	93.22

名称	相对密度	w（K⁺）/ %	w（Mg²⁺）/ %	w（SO₄^2-）/%	w（Cl^-）/ %	w（Na⁺）/ %
W₁	1.252±0.005	1.90	4.11	3.35	15.93	3.05
W₂	1.272±0.005	2.40	5.10	3.65	17.01	1.72
W₃	1.278±0.005	1.83	5.65	3.40	17.70	1.35
W₄	1.340±0.005	0.06	8.94	2.13	24.12	0.12

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
