体型化NaA分子筛的制备研究

doi:10.19964/j.issn.1006-4990.2021-0009

无机盐工业 ›› 2021, Vol. 53 ›› Issue (10): 98-103.doi: 10.19964/j.issn.1006-4990.2021-0009

体型化NaA分子筛的制备研究

贾敏(),杨磊(),王永旺

神华准能资源综合开发有限公司,内蒙古鄂尔多斯 010300

收稿日期:2021-01-05 出版日期:2021-10-10 发布日期:2021-10-11
通讯作者: 杨磊
作者简介:贾敏（1985— ）,女,硕士,工程师,研究方向为固废综合利用;E-mail: 115811713@qq.com。
基金资助:
国家科技部“十二五”科技支撑计划项目(2011BAA04B05)

Study on preparation of body-shaped NaA Zeolite

Jia Min(),Yang Lei(),Wang Yongwang

Shenhua Zhunneng Resources Comprehensive Development Company Limited,Erdos 010300,China

Received:2021-01-05 Online:2021-10-10 Published:2021-10-11
Contact: Yang Lei

摘要/Abstract

摘要：

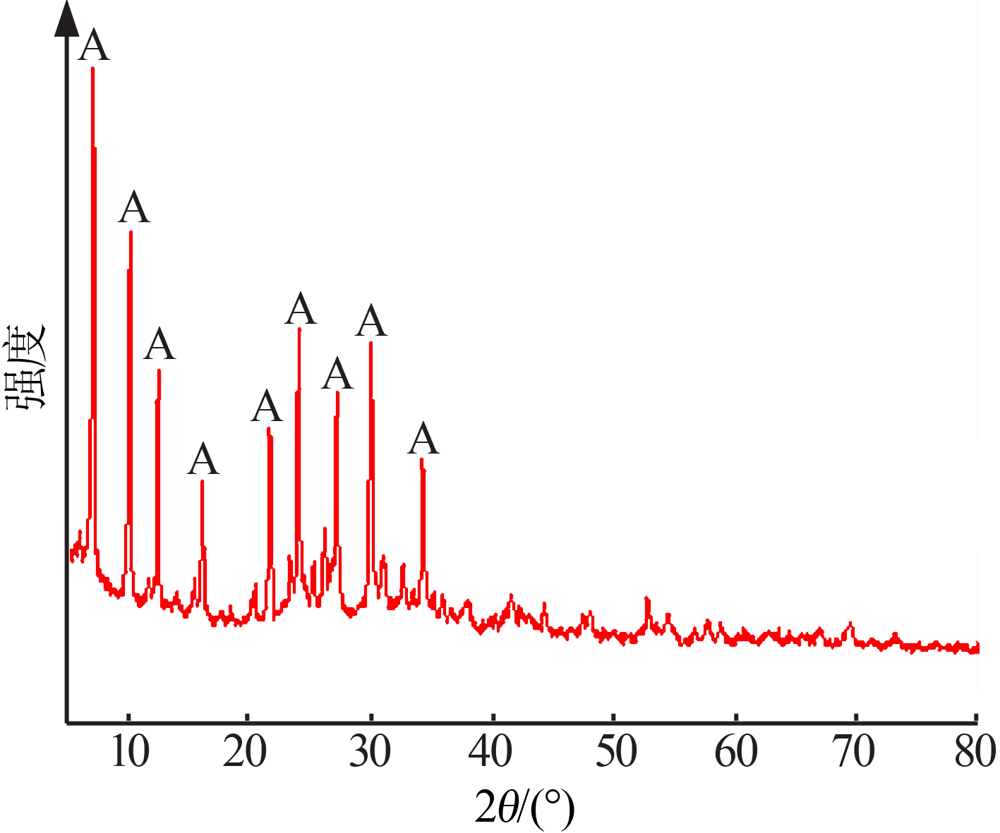

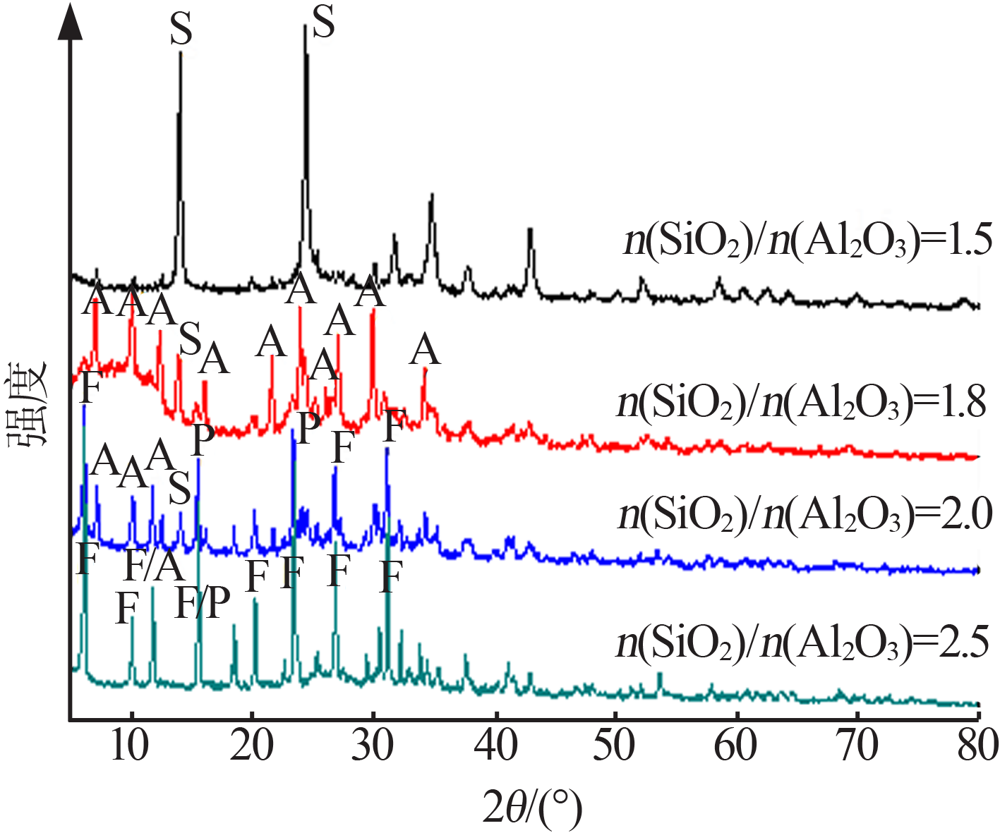

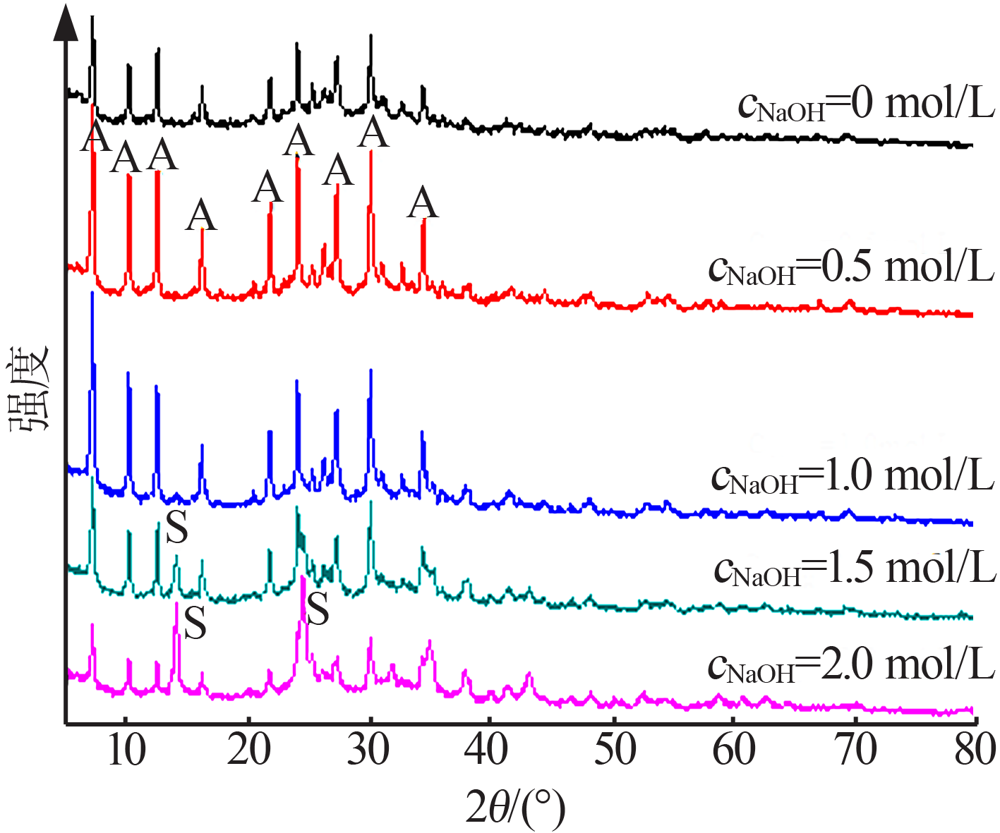

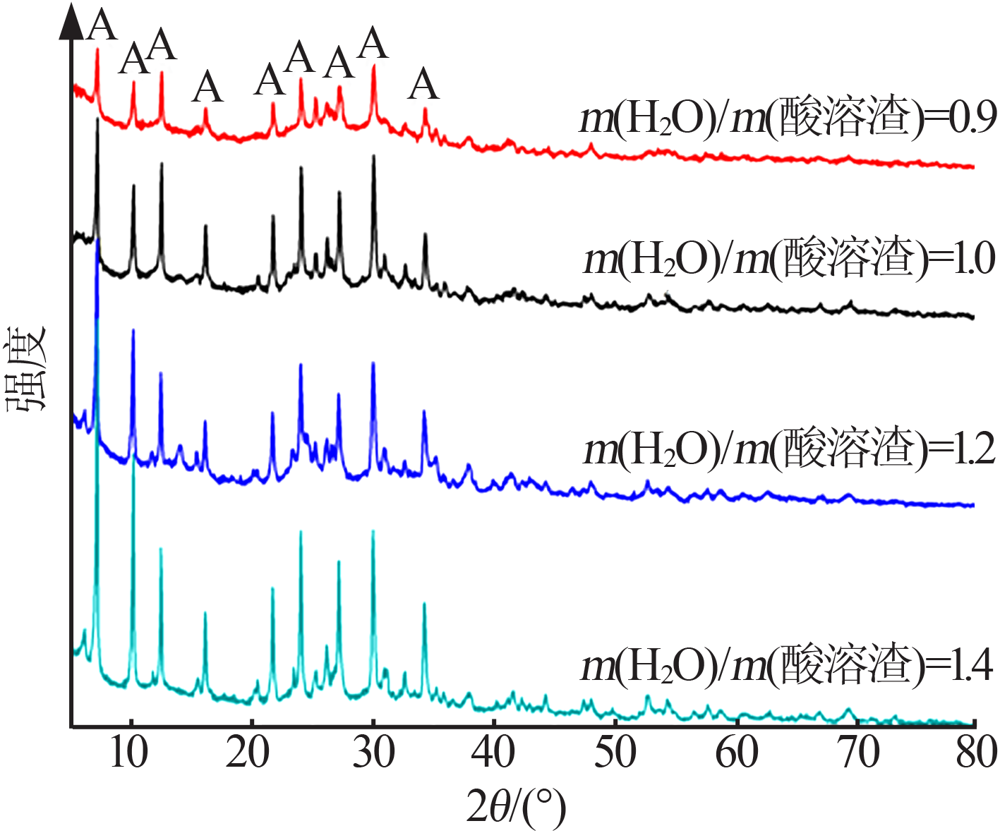

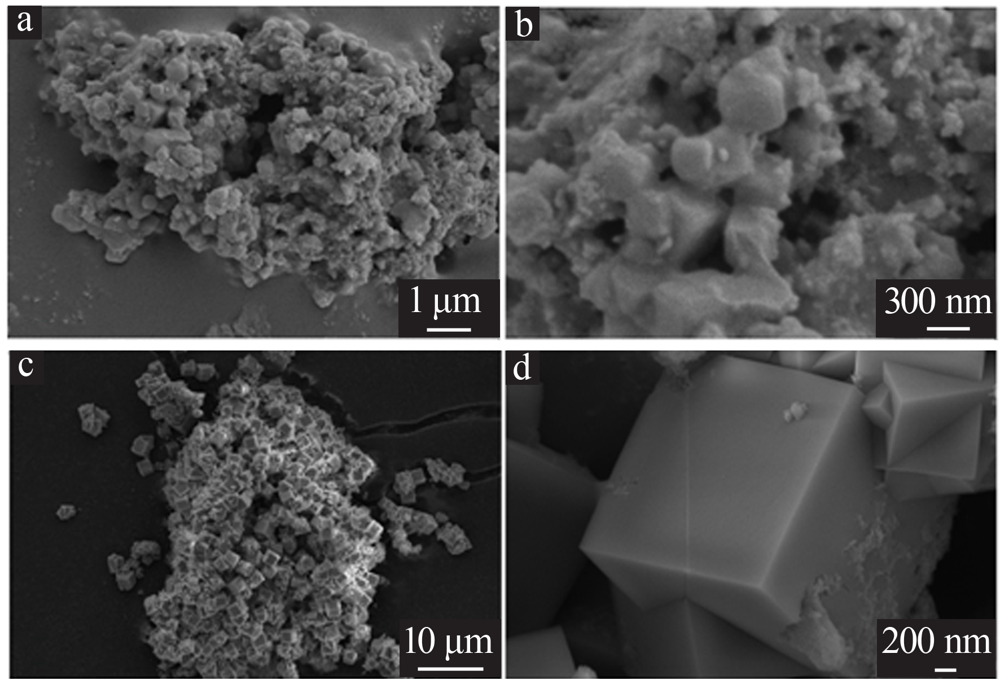

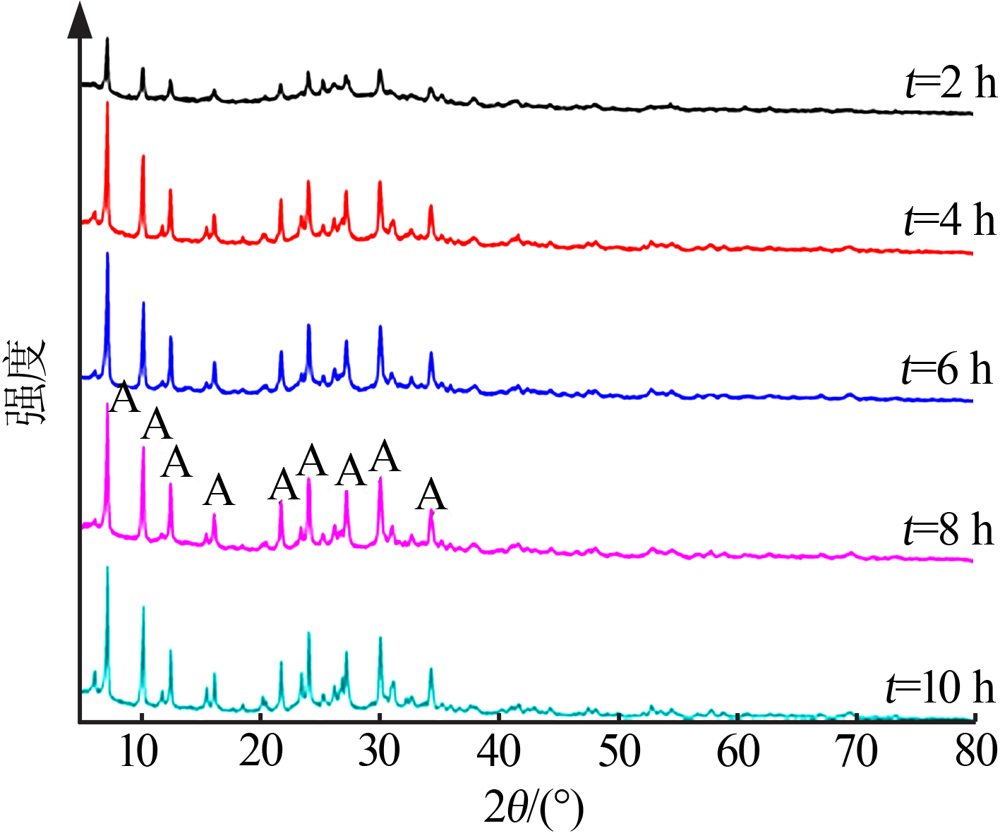

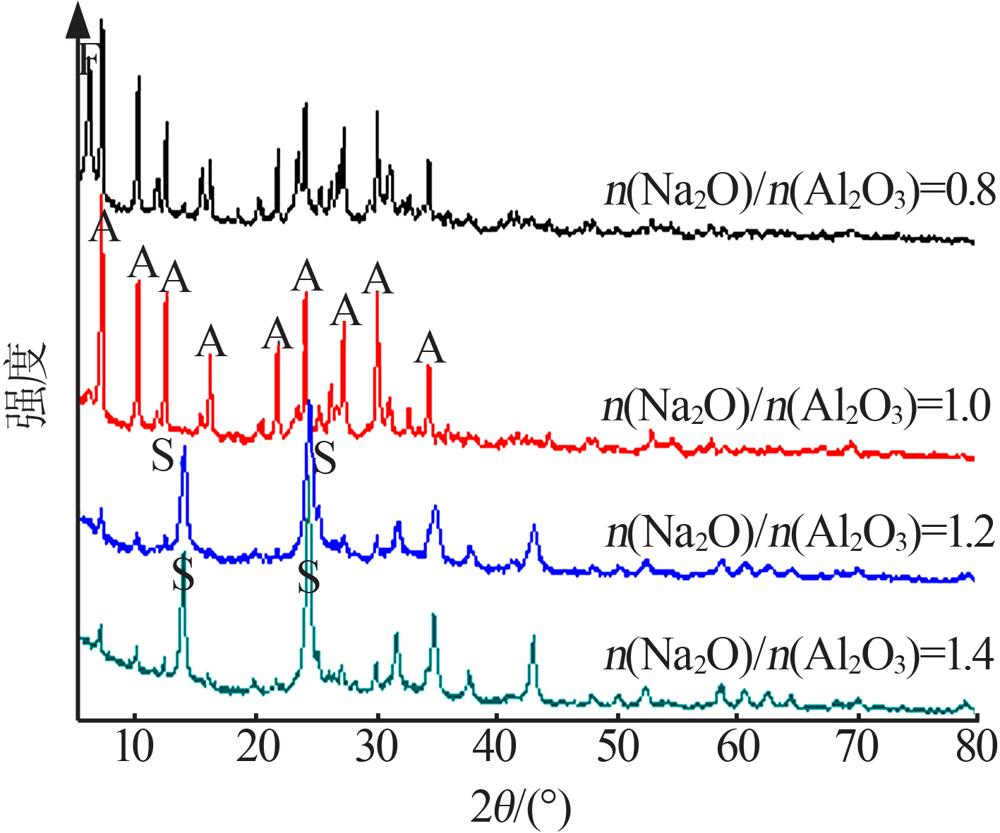

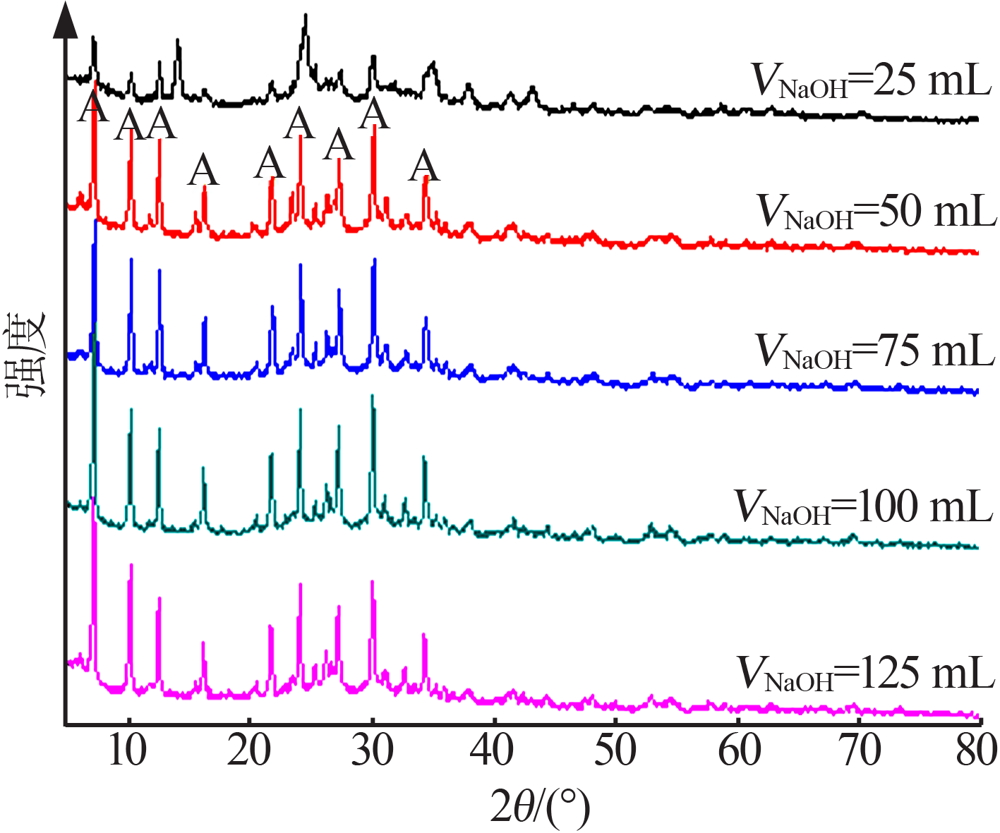

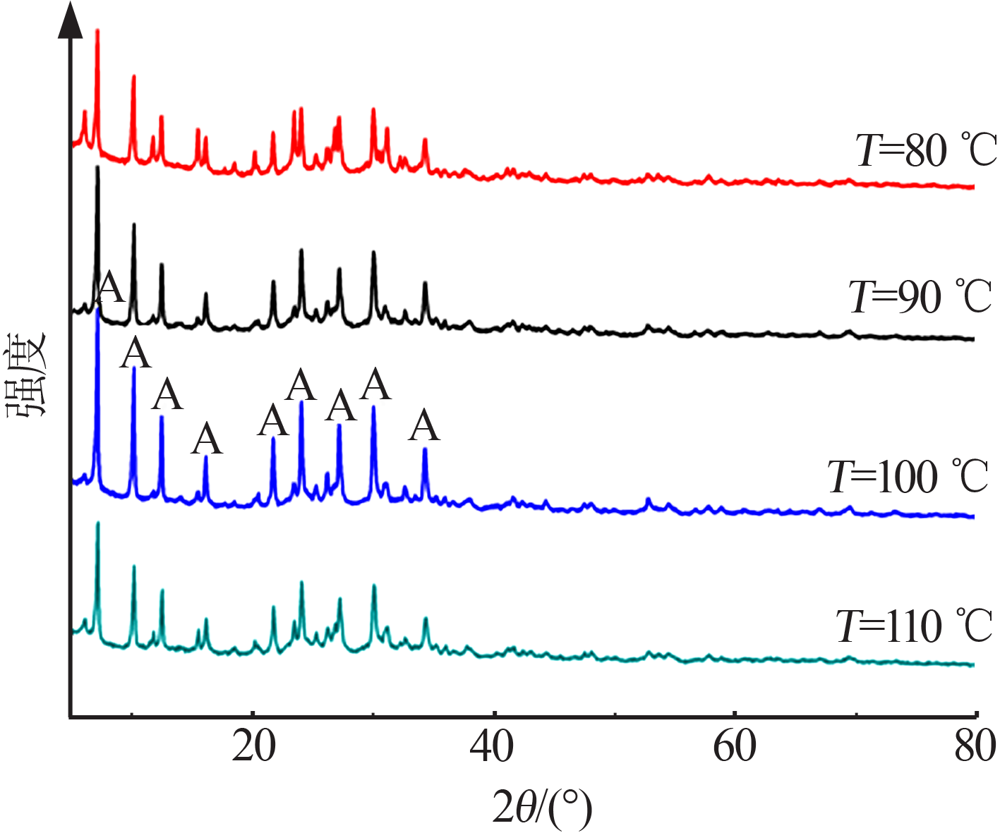

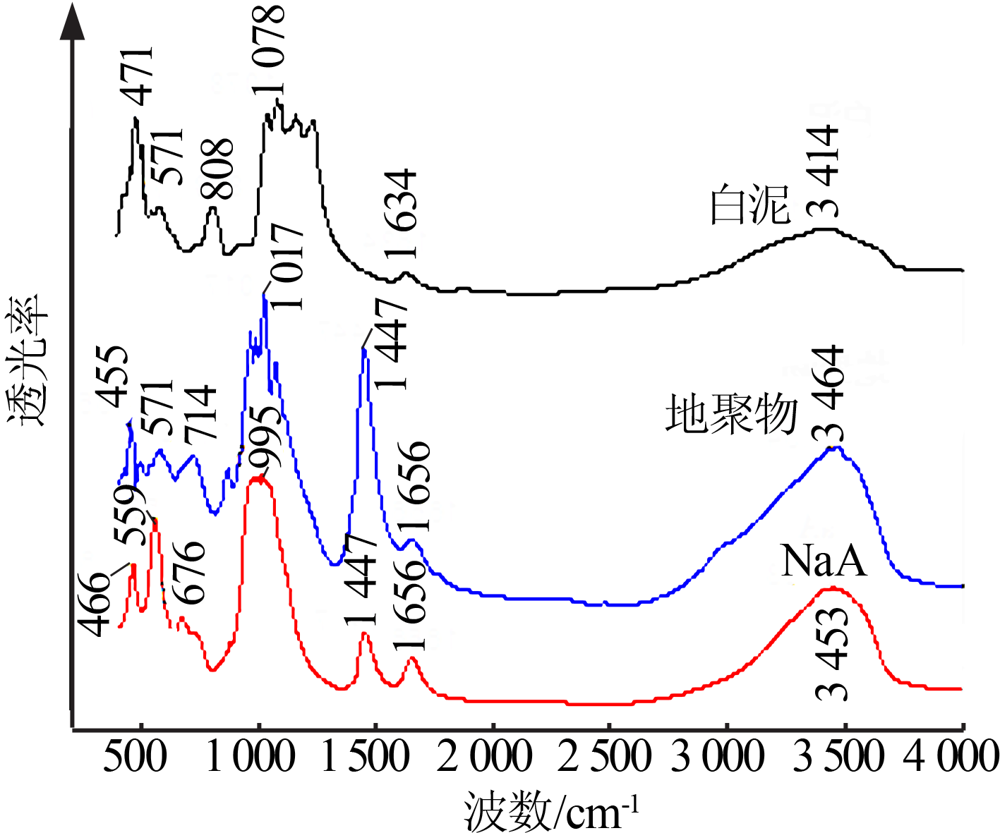

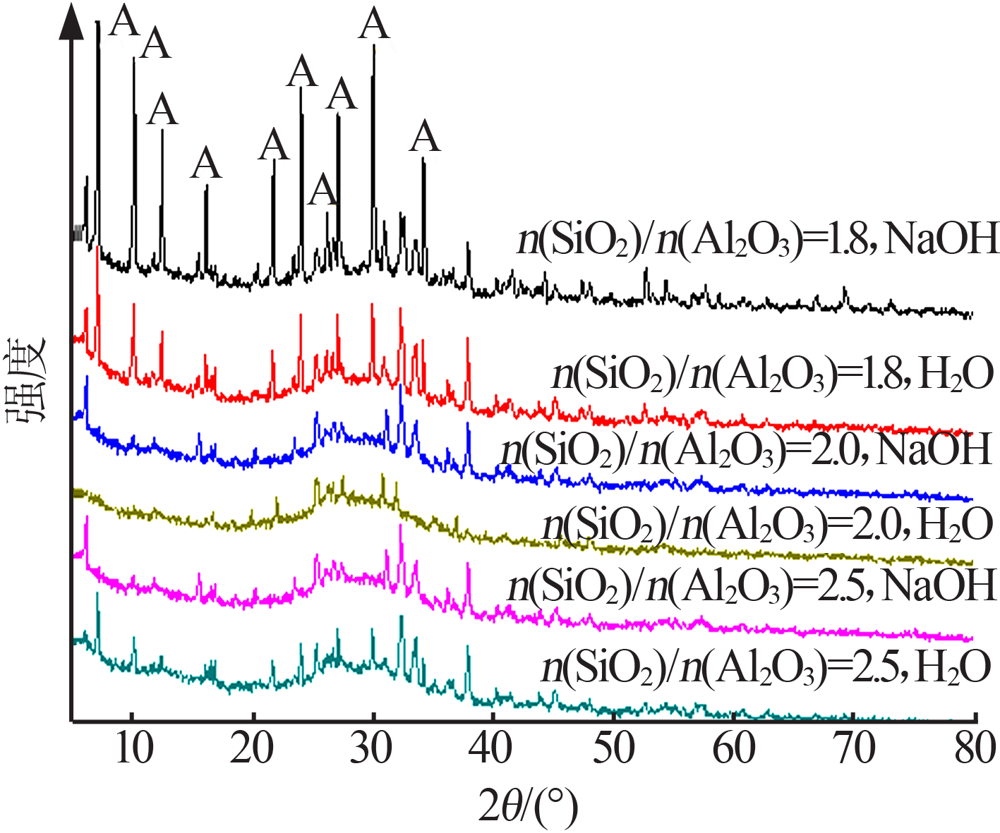

以粉煤灰一步酸溶法提取氧化铝剩余的酸溶渣为原料制备具有一定强度的地质聚合物,经过水热反应原位转化NaA分子筛。通过研究合成过程中的硅铝比、碱量、液固比等因素对制备体型化分子筛的影响,得到了制备酸溶渣基地质聚合物原位转化NaA型分子筛的最佳条件：在二氧化硅与三氧化二铝物质的量比为1.8、氧化钠与三氧化二铝物质的量比为1.0、水与酸溶渣质量比为1.2条件下制备出地质聚合物,之后在0.5 mol/L的75 mL氢氧化钠溶液中晶化,在晶化温度为100 ℃、晶化时间为8 h条件下可以制备出晶相单一、结晶度高的NaA体型化分子筛。制备的NaA体型化分子筛具有明显的立方体形貌,颗粒分布均匀,孔径为0.685 nm,比表面积为86.75 m²/g,抗压强度为4.5 MPa。

关键词: 粉煤灰, 酸溶渣, 地质聚合物, NaA分子筛

Abstract:

Geopolymer with a certain strength was prepared by extracting the remaining acid-soluble slag of alumina from fly ash with one-step acid dissolution method,and the NaA Zeolite was converted via in-situ hydrothermal.The effect of various factors,such as ratio of silicon to aluminum,alkali content,liquid-solid ratio etc on the crystallinity of NaA zeolite was inves-tigated.Optimal condition for the synthesis NaA zeolite from acid-soluble residue based geopolymer was determined to be：SiO₂/Al₂O₃ molar ratio of 1.8,Na₂O/Al₂O₃ molar ratio of 1.0,and H₂O/acid-soluble residue mass ratio of 1.2,and then in 0.5 mol/L 75 mL NaOH,the NaA zeolite with single crystal phase and high crystallinity could be prepared by hydrothermal reaction at 100 ℃ and hydrothermal reaction for 8 h.The prepared NaA zeolite had an obvious cubic shape,uniform particle distribution,pore size of 0.685 nm,specific surface area of 86.75 m²/g,and compressive strength of 4.5 MPa.

Key words: fly ash, acid-soluble residue, geopolymer, NaA zeolite

中图分类号:

TQ424.25

贾敏,杨磊,王永旺. 体型化NaA分子筛的制备研究[J]. 无机盐工业, 2021, 53(10): 98-103.

Jia Min,Yang Lei,Wang Yongwang. Study on preparation of body-shaped NaA Zeolite[J]. Inorganic Chemicals Industry, 2021, 53(10): 98-103.

图/表 15

表1

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

图12

表2

图13

参考文献 10

[1]	贾敏, 池君洲, 王永旺, 等. 粉煤灰酸法提取氧化铝的残渣制备4A分子筛[J]. 矿产保护与利用, 2017(1):77-83.
[2]	Davidovits J. Geopolymers:Inorganic polymeric new materials[J]. Journal of Thermal Analysis and Calorimetry, 1991, 37:1633-1656. doi: 10.1007/BF01912193
[3]	崔学民, 唐青, 李纯民, 等. 地质聚合物中类沸石结构的形成及应用[J]. 稀有金属材料与工程, 2015, 44(S1):600-604.
[4]	冒进, 王艺频, 刘菁, 等. 地质聚合物原位合成八面沸石膜及其渗透汽化性能[J]. 硅酸盐学报, 2013, 41(9):1244-1250.
[5]	贺艳. 地质聚合物原位转化NaA分子筛制备机理研究与应用[D]. 南宁: 广西大学, 2013.
[6]	仇秀梅, 刘亚东, 严春杰, 等. 粉煤灰基地质聚合物水热原位转化NaP型沸石分子筛的研究[J]. 岩石矿物学杂志, 2018, 37(4):669-678.
[7]	刘延红, 王宝冬, 孙琦, 等. 白泥脱硅液铁含量控制研究[J]. 功能材料, 2016, 47(S2):102-107,111.
[8]	张西玲, 陈林, 王献忠, 等. 粉煤灰-锰渣基地质聚合物原位水热法转化NaP型分子筛的工艺研究[J]. 人工晶体学报, 2018, 47(10):2170-2176.
[9]	Bernal S A, Provis J L, Rose V, et al. Evolution of binder structure in sodium silicate-activated slag-metakaolin blends[J]. Cement and Concrete Composites, 2011, 339(1):46-54.
[10]	仇秀梅, 刘亚东, 严春杰, 等. 粉煤灰基地质聚合物水热转化FAU型分子筛的工艺与表征[J]. 人工晶体学报, 2018, 47(2):411-417.

样品	w（SiO₂）	w（Al₂O₃）	w（TFe₂O₃）	w（MgO）	w（CaO）	w（Na₂O）	w（K₂O）	w（TiO₂）	烧失量	总和
1	68.46	12.98	0.28	0.23	0.47	0.03	0.19	3.98	13.48	100.1
2	68.36	12.83	0.27	0.28	0.47	0.05	0.21	4.01	13.26	99.76
平均	68.41	12.91	0.28	0.25	0.47	0.04	0.20	4.00	13.37	99.93

样品	总孔体积/（cm³·g^-1）	BET比表面积/ （m²·g^-1）	孔径/ nm	T图法微孔面积/ （m²·g^-1）	抗压强度/ MPa

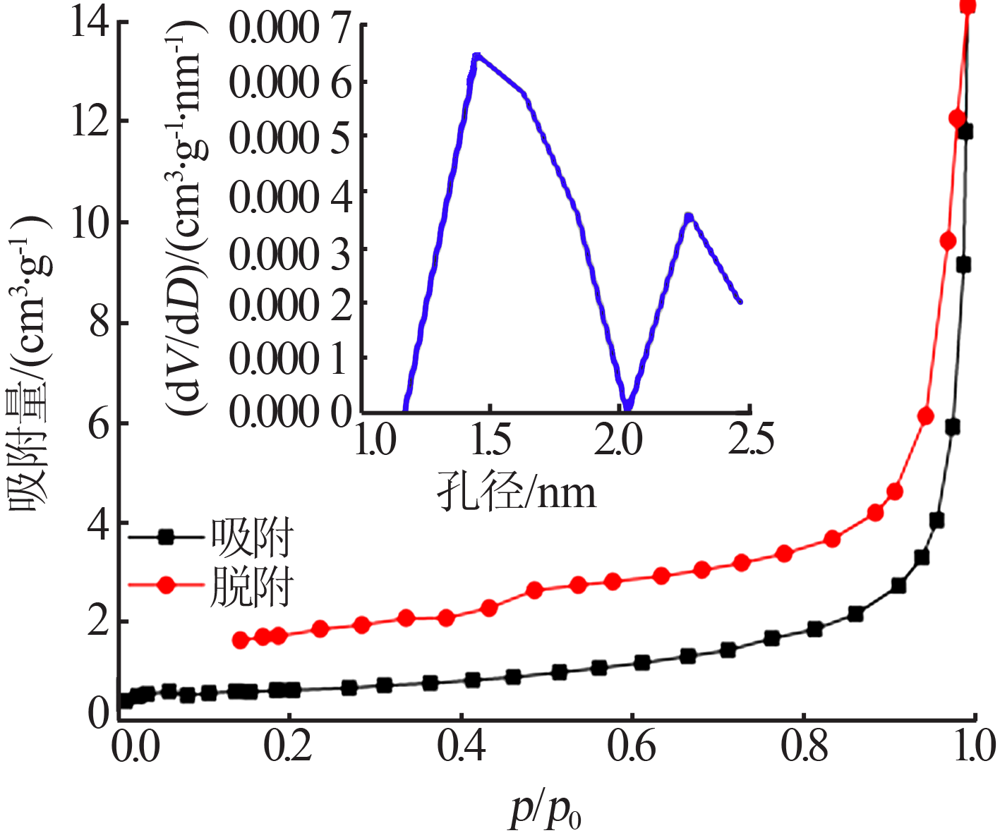

地质聚合物	0.02	2.17	1.39	0.33	3.2

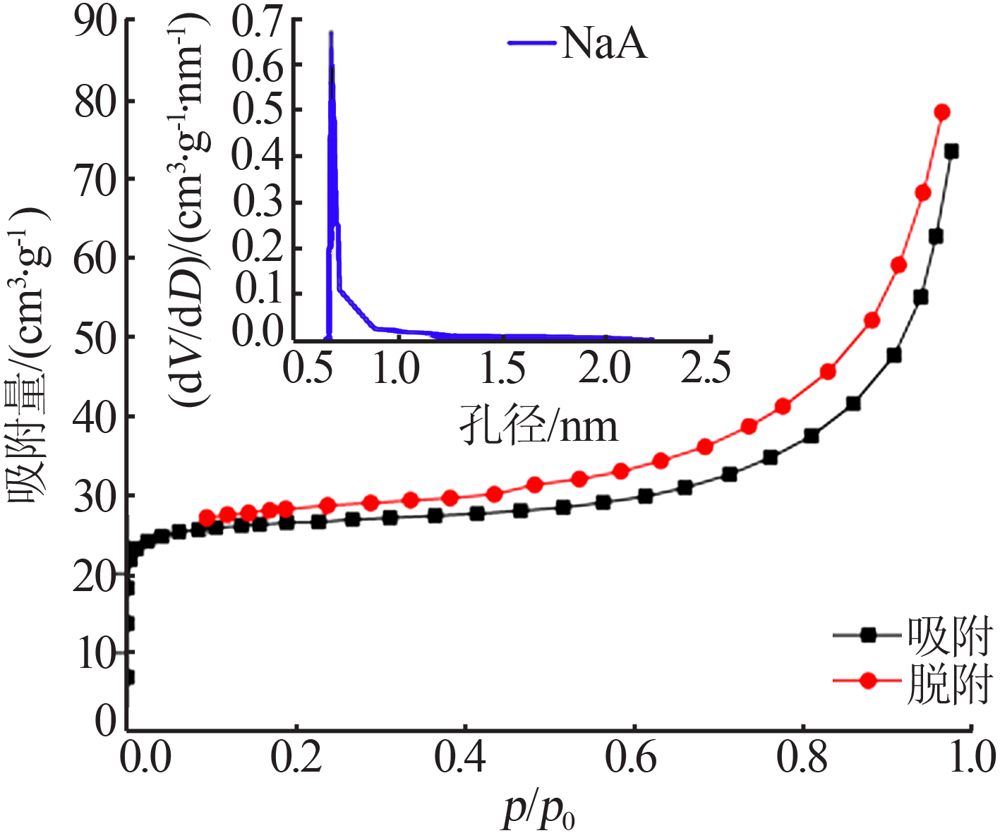

NaA分子筛	0.14	86.75	0.69	72.73	4.5

[1]	党莹. 纳米颗粒粉煤灰绿色混凝土的耐久性试验研究[J]. 无机盐工业, 2021, 53(7): 96-100.
[2]	谭博,吴宝建,刘旭东,梁玉祥,易美桂. 碱法水热-偶联剂强化改性粉煤灰及表面性能研究[J]. 无机盐工业, 2021, 53(5): 84-87.
[3]	冯文丽,吕学斌,熊健,刘超,于志昊,张蕊. 粉煤灰高附加值利用研究进展[J]. 无机盐工业, 2021, 53(4): 25-31.
[4]	高志娟,王相人. 煤粉炉粉煤灰提取氧化铝活化技术研究进展[J]. 无机盐工业, 2021, 53(2): 24-27.
[5]	马鹏传,李兴,温振宇,孟凡会,李忠. 粉煤灰的活性激发与机理研究进展[J]. 无机盐工业, 2021, 53(10): 28-35.
[6]	朱丽苹. 磷渣基人造大理石的实验研究[J]. 无机盐工业, 2020, 52(4): 72-74.
[7]	张祥成,孟永彪. 浅析中国粉煤灰的综合利用现状[J]. 无机盐工业, 2020, 52(2): 1-5.
[8]	钞晓光,王宏宾,曹坤,戴崟,松丽涛,邹萍,贾敏,高桂梅. 粉煤灰酸法提取氧化铝蒸发母液回收氯化铝工艺研究[J]. 无机盐工业, 2020, 52(12): 64-68.
[9]	罗双,付汝宾,孔德文,谢浪,周银笙,赵砚. 掺合料对磷石膏基复合胶凝材料耐水性及强度的影响综述[J]. 无机盐工业, 2020, 52(11): 6-6.
[10]	杜艳霞,郭昭华,王永旺,陈东. 粉煤灰提铝残渣低温碱溶过程工艺研究[J]. 无机盐工业, 2019, 51(8): 69-72.
[11]	李婷, 辛志峰, 徐梦, 白林山, 董永平, 储向峰. 煅烧活化粉煤灰对镓酸浸效果的实验研究[J]. 无机盐工业, 2016, 48(5): 40-.
[12]	王宝庆, 张端峰, 王丹, 廖耀华, 刘振锋, 任保增. 壳牌炉粉煤灰合成沸石及其脱氮应用研究[J]. 无机盐工业, 2016, 48(5): 51-.
[13]	蒲维, 梁杰, 雷泽明, 李昌伟, 张权笠. 粉煤灰提取氧化铝现状及工艺研究进展[J]. 无机盐工业, 2016, 48(2): 9-.
[14]	万亚萌, 王宝庆, 王丹, 任保增. 粉煤灰回收氧化铝工艺研究进展[J]. 无机盐工业, 2016, 48(11): 7-.
[15]	. 新型吸附材料制备及处理含DMAC废水试验研究*[J]. 无机盐工业, 2015, 47(6): 60-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

体型化NaA分子筛的制备研究

Study on preparation of body-shaped NaA Zeolite

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 15

参考文献 10

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页

体型化NaA分子筛的制备研究

Study on preparation of body-shaped NaA Zeolite

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
