无机盐工业 ›› 2021, Vol. 53 ›› Issue (7): 68-72.doi: 10.19964/j.issn.1006-4990.2020-0454
孙振海1,2(),李滨1,2,郭春垒1,2,臧甲忠1,2,李犇1,2,范景新1,2,汪洋1,2
Sun Zhenhai1,2(),Li Bin1,2,Guo Chunlei1,2,Zang Jiazhong1,2,Li Ben1,2,Fan Jingxin1,2,Wang Yang1,2
摘要:

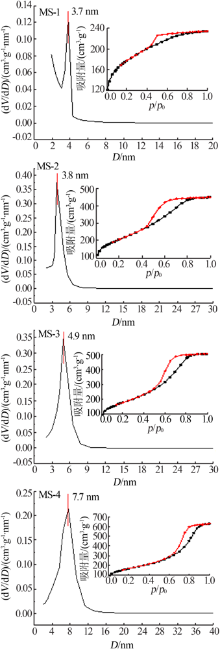

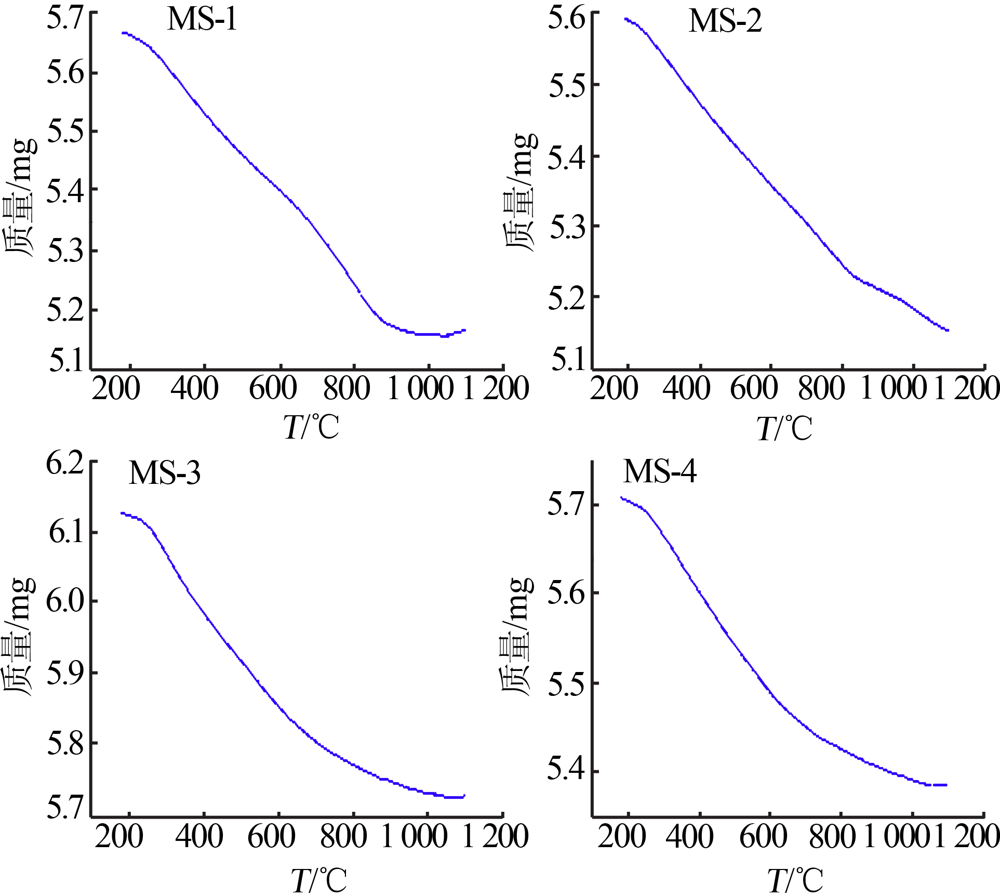

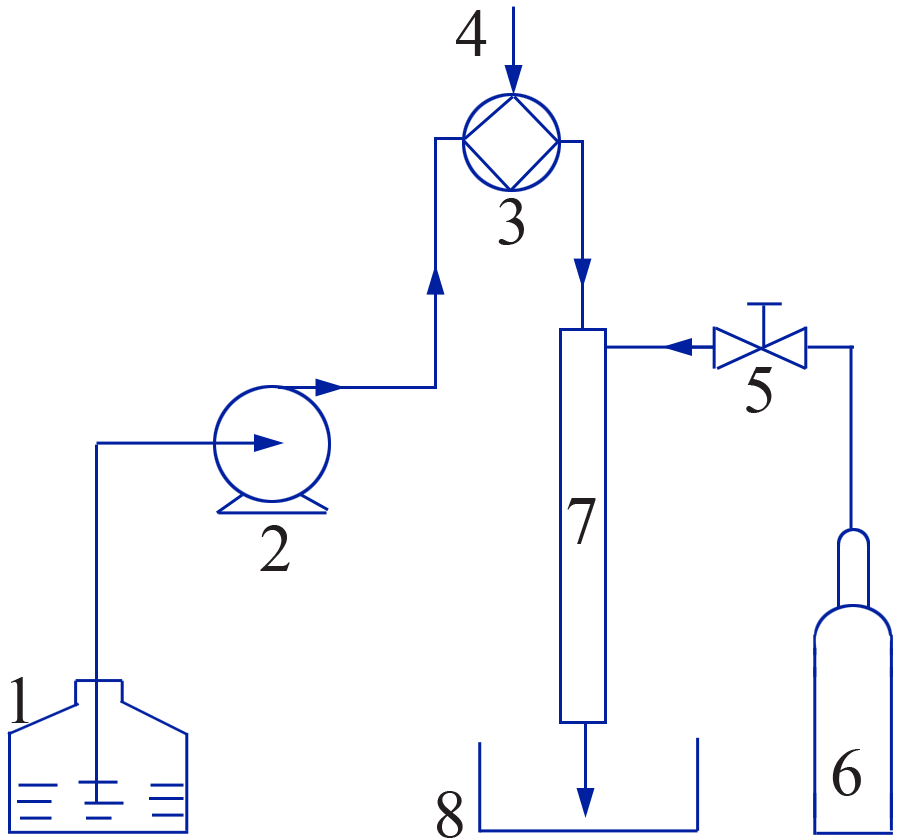

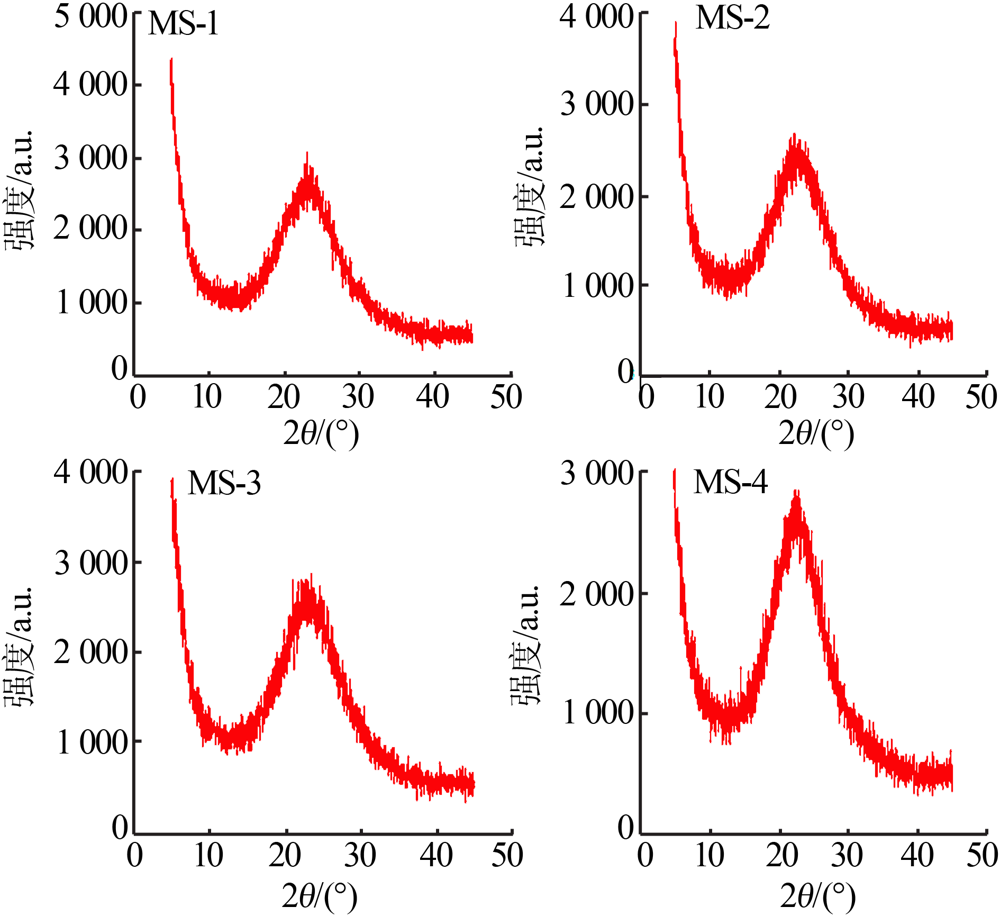

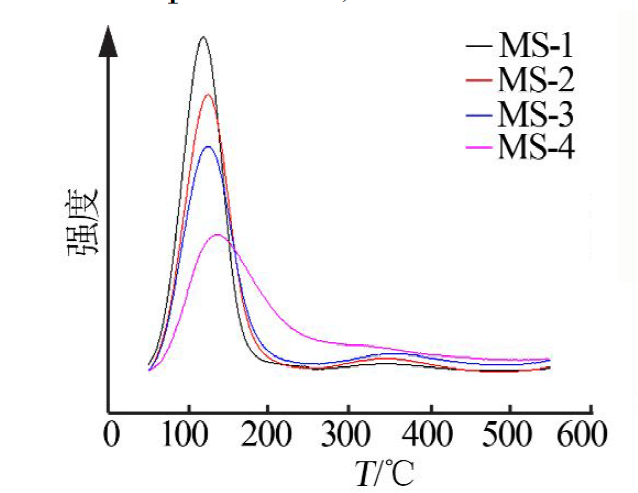

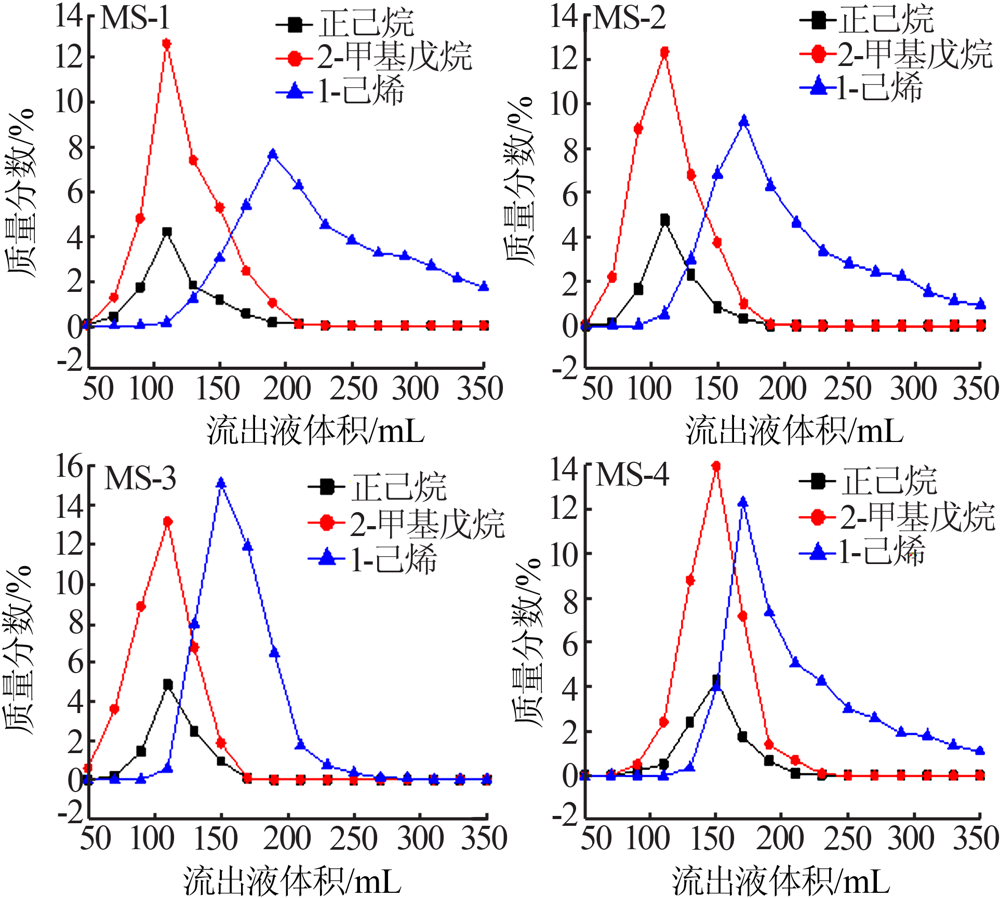

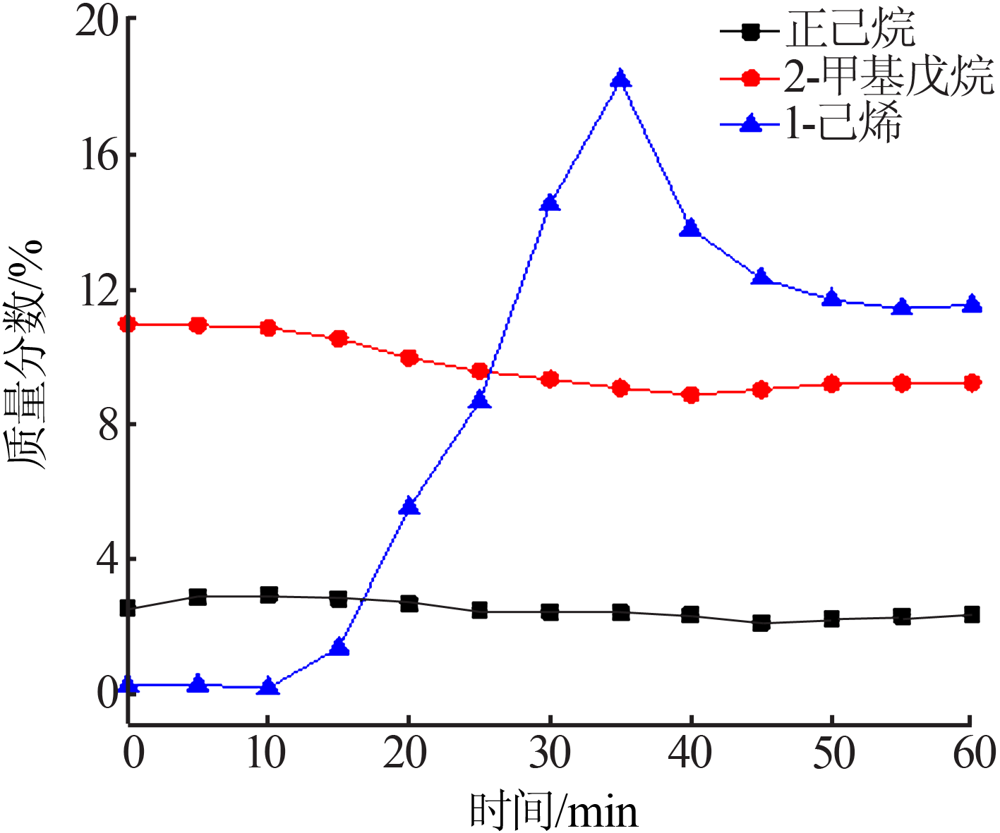

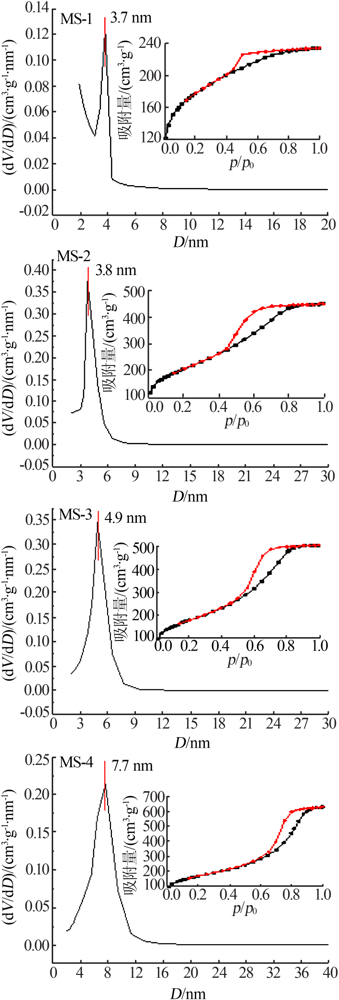

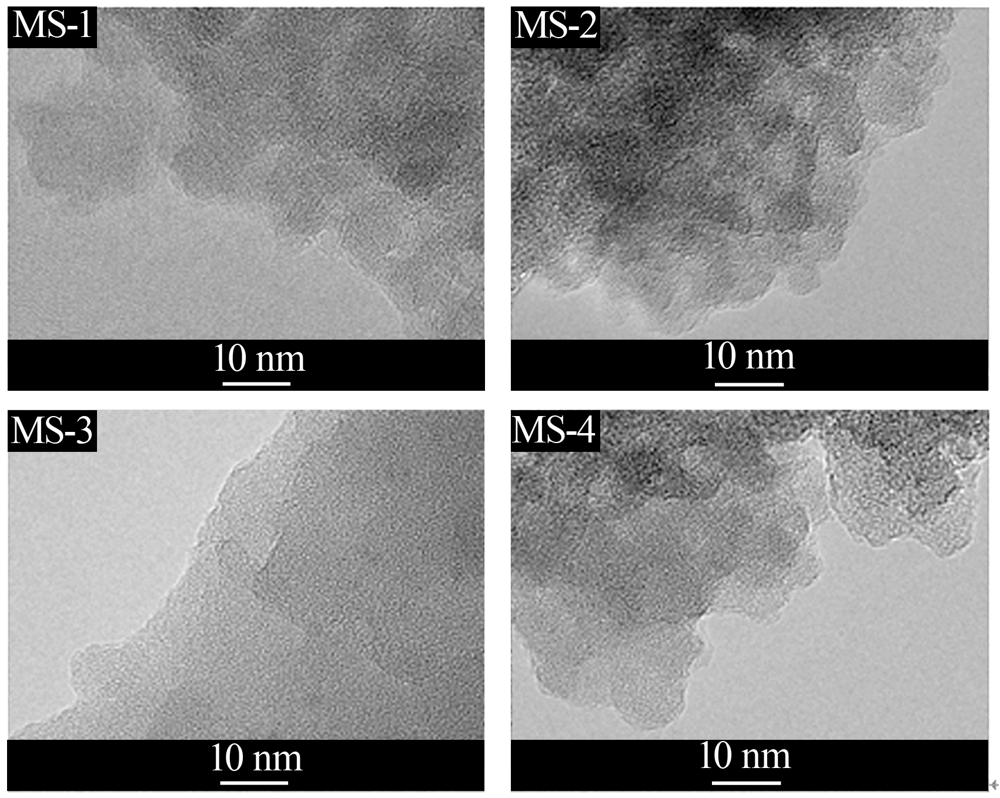

以正硅酸乙酯为硅源,采用溶胶-凝胶法,通过调整合成体系pH与温度控制正硅酸乙酯的水解与缩聚过程,制备出4种不同孔径分布的介孔二氧化硅。以X射线衍射(XRD)、透射电镜(TEM)、N2吸附-脱附、程序升温脱附(NH3-TPD)、傅里叶红外光谱(FTIR)、热重(TG)等表征手段对二氧化硅物化性质进行表征,并考察4种介孔二氧化硅的烷/烯吸附分离性能。结果表明,介孔二氧化硅的硅羟基种类以自由羟基为主,随着合成终点pH增加,孔径增加,比表面积减少,硅羟基浓度降低,酸量减少,酸强度增加;孔径分布及酸性质对吸附分离性能影响明显,平均孔径为4.9 nm样品的酸强度适宜,分离度R烷/烯>1,烯烃脱附速度快,吸/脱附速率比接近1,是较为理想的烷/烯分离吸附剂。
中图分类号:
