碱式碳酸镁基复合阻燃剂的制备及其阻燃性能研究

doi:10.11962/1006-4990.2020-0214

无机盐工业 ›› 2021, Vol. 53 ›› Issue (2): 47-50.doi: 10.11962/1006-4990.2020-0214

碱式碳酸镁基复合阻燃剂的制备及其阻燃性能研究

郑楠,田朋,朱兴坤,孙雪,庞洪昌(),宁桂玲

大连理工大学精细化工国家重点实验室,辽宁大连 116024

收稿日期:2020-08-13 出版日期:2021-02-10 发布日期:2021-02-06
通讯作者: 庞洪昌
作者简介:郑楠（1994— ）,女,硕士研究生,从事碱式碳酸镁基EVA复合阻燃材料的制备与性能研究。
基金资助:
消防电缆专用特种氧化镁的制备及性能研究(DUT19JC57);中央高校基本科研业务费,核用高纯硼酸裸露晶面重构及速溶性和腐蚀性调控研究;国家自然科学基金(U1808210)

Preparation and flame retardant properties of basic magnesium carbonate composite flame retardant

Zheng Nan,Tian Peng,Zhu Xingkun,Sun Xue,Pang Hongchang(),Ning Guiling

State Key Laboratory of Fine Chemicals,Dalian University of Technology,Dalian 116024,China

Received:2020-08-13 Online:2021-02-10 Published:2021-02-06
Contact: Hongchang Pang

摘要/Abstract

摘要：

采用硅烷表面处理的碱式碳酸镁纳米片和氢氧化镁以及氢氧化铝为复合阻燃剂,通过密炼模压法制备了一系列复配阻燃剂协效阻燃EVA的复合材料。利用拉伸性能测试仪、熔融指数仪、垂直燃烧测试仪和锥形量热仪分别测试了复合材料的力学性能、加工流动性能和阻燃性能,利用热重分析仪测试了复配阻燃剂的热分解行为。结果表明,复配阻燃剂以适当比例协效阻燃EVA在更宽的燃烧温度范围内发生分解,能够起到更好的阻燃效果。并且复配阻燃剂/EVA复合材料的热释放速率和烟释放率大幅度降低,分别为181.06 kW/m²和0.032 m²/s。另外,复配阻燃剂/EVA复合材料的拉伸强度达到9.73 MPa,断裂伸长率为155.07%,每10 min熔融指数为1.00 g,符合电线电缆行业标准。

关键词: 碱式碳酸镁, EVA, 阻燃, 力学性能, 熔融指数

Abstract:

A series of flame retardantcy EVA matrix composites were prepared by mixing and compression molding with silane surface treated basic magnesium carbonate nanosheets,magnesium hydroxide and aluminum hydroxide as composite flame retardants.The mechanical properties,processability and flame retardancy of the composites were investigated by uni-versal tensile test,melt index test,vertical buring test and cone calorimetric test respectively.And the thermal decomposition behavior of the composite flame retardant was studied by thermogravimetric analysis.The results showed that the composite flame retardant can decompose in a wider combustion temperature range with a proper proportion of flame retardant/EVA,which has a better flame retardant effect.And the heat release rate and smoke release rate of the composite flame retardant/EVA composite were significantly reduced to 181.060 kW/m² and 0.032 m²/s,respectively.In addition,the tensile strength of the composite flame retardant/EVA composite was 9.73 MPa,the elongation at break was 155.07%,and the melt index was 1.00 g per 10 min,which can be used in the wire and cable industry.

Key words: basic magnesium carbonate, EVA, flame retardant, mechanical property, melt index

中图分类号:

TQ132.2

郑楠,田朋,朱兴坤,孙雪,庞洪昌,宁桂玲. 碱式碳酸镁基复合阻燃剂的制备及其阻燃性能研究[J]. 无机盐工业, 2021, 53(2): 47-50.

Zheng Nan,Tian Peng,Zhu Xingkun,Sun Xue,Pang Hongchang,Ning Guiling. Preparation and flame retardant properties of basic magnesium carbonate composite flame retardant[J]. Inorganic Chemicals Industry, 2021, 53(2): 47-50.

图/表 7

表1

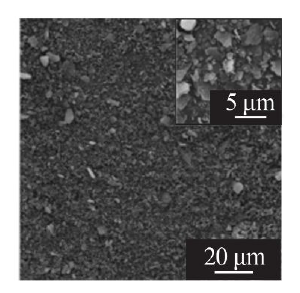

图1

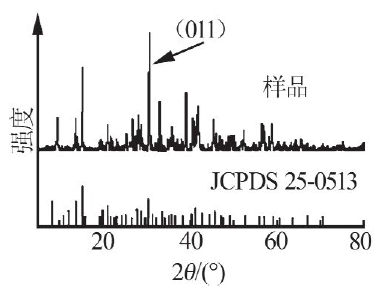

图2

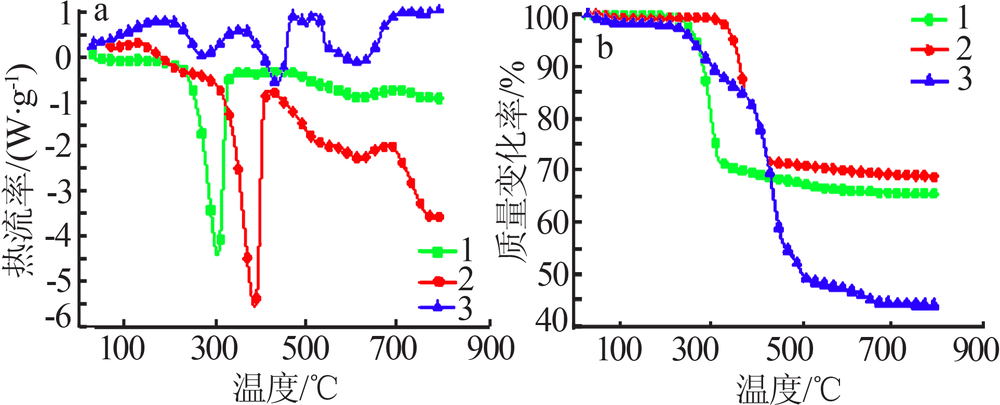

图3

表2

表3

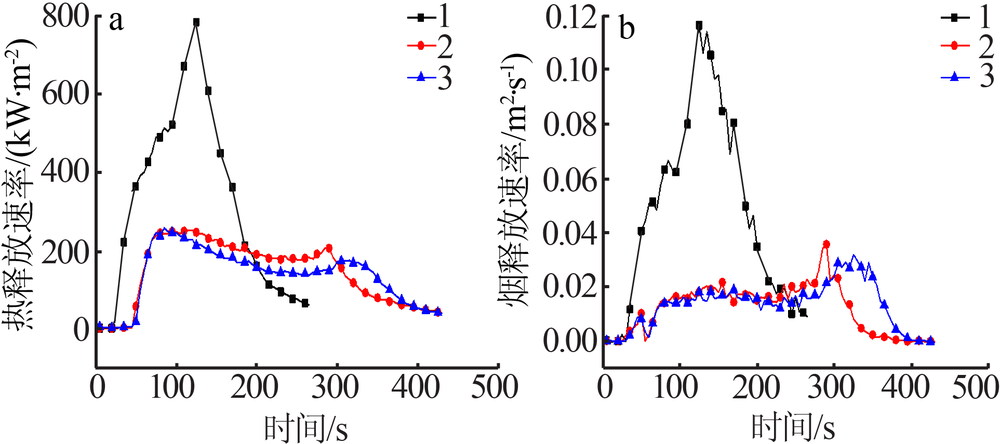

图4

参考文献 10

[1]	Wegner G, Wagemann K. Polymers and the environment-current pro-blems and future research[J]. Advanced Materials, 2010,6(9):629-634. doi: 10.1002/(ISSN)1521-4095
[2]	Huang H H, Tian M, Yang J, et al. Stearic acid surface modifying Mg(OH)₂:Mechanism and its effect on properties of ethylene vinyl acetate/Mg(OH)₂ composites[J]. Journal of Applied Polymer Scien-ce, 2008,107(5):3325-3331.
[3]	Yang J H, Zhang Y, Zhang Y X. Mechanical properties and microst-ructure of HDPE/Al(OH)₃/silicone oil composite[J]. Journal of App-lied Polymer Science, 2002,83(9):1896-1903.
[4]	郭如新. 水镁石、水菱镁石和斜方云石资源、加工与应用[J]. 无机盐工业, 2012,44(2):13-16.
[5]	Kangal O, Kokkilic O, Burat F. Production of huntite and hydroma-gnesite with flame retardant featured by flotation[J]. Minerals & Me-tallurgical Processing, 2009,26(2):109-113.
[6]	Wang Zhengzhou, Qu Baojun, Fan Weicheng, et al. Combustion ch-aracteristics of halogen-free flame-retarded polyethylene containing magnesium hydroxide and some synergists[J]. Journal of Applied Polymer Science, 2001,81(1):206-214. doi: 10.1002/(ISSN)1097-4628
[7]	张宏鹏, 庞洪昌, 朱行坤, 等. GF对水镁石基阻燃剂阻燃EVA复合材料性能的影响[J]. 工程塑料应用, 2016,44(2):120-123.
[8]	Bhattacharjya D, Selvamani T, Mukhopadhyay I. Thermal decompo-sition of hydromagnesite[J]. Journal of Thermal Analysis and Calo-rimetry, 2011.Doi: 10.1007/s10973-011-1656-9.
[9]	de Silva R T, Mantilaka M M M G, Ratnayake S P, et al. Nano-MgO reinforced chitosan nanocomposites for high performance packaging applications with improved mechanical,thermal and barrier proper-ties[J]. Carbohydrate Polymers, 2017,157:739-747. doi: 10.1016/j.carbpol.2016.10.038 pmid: 27987986
[10]	Tian Peng, Han Xiuying, Ning Guiling, et al. Synjournal of porous hierarchical MgO and its superb adsorption properties[J]. ACS Applied Materials and Interfaces, 2013,5:12411-12418. doi: 10.1021/am403352y pmid: 24224803

项目	w （EVA）	w（LDPE- g-MAH）	w[聚烯烃（POE）]	w（碱式碳酸镁）	w（氢氧化镁）	w（氢氧化铝）
A1	40	—	—	15	15.0	30.0
A2	40	—	—	15	22.5	22.5
A3	40	—	—	15	30.0	15.0
B1	38	2.0	—	15	22.5	22.5
B2	35	5.0	—	15	22.5	22.5
B3	32	8.0	—	15	22.5	22.5
B4	30	10.0	—	15	22.5	22.5
C1	35	2.0	3.0	15	22.5	22.5
C2	35	2.5	2.5	15	22.5	22.5
C3	35	3.0	2.0	15	22.5	22.5

组成	项目	断裂伸长率/%	拉伸强度/MPa	每10 min 熔融指数/g
EVA+复配阻燃剂	A1	176.20	7.94	1.02
	A2	172.83	8.35	1.02
	A3	161.10	8.86	0.88
EVA+LDPE-g-MAH+复配阻燃剂	B1	147.23	9.78	1.17
	B2	123.73	9.67	1.35
	B3	85.50	10.11	1.46
	B4	74.53	10.14	1.59
EVA+LDPE- g-MAH+POE+ 复配阻燃剂	C1	159.10	9.26	0.93
	C2	146.87	9.46	0.97
	C3	155.07	9.73	1.00

组成	分组	UL-94
EVA+复配阻燃剂	A1	V-0
	A2	V-0
	A3	V-0
EVA+LDPE-g-MAH+复配阻燃剂	B1	V-0
	B2	V-0
	B3	V-0
	B4	V-0
EVA+LDPE-g-MAH+POE+复配阻燃剂	C1	V-0
	C2	V-0
	C3	V-0

[1]	王国胜,韩思宇,唐凤翔,徐榕徽. 改性碱式氯化镁晶须/丁苯橡胶复合材料制备与性能研究[J]. 无机盐工业, 2020, 52(3): 51-54.
[2]	贾鹏里. 利用磷酸镁水泥固化富集型重金属铜和镍研究[J]. 无机盐工业, 2020, 52(3): 94-97.
[3]	陈灵智,刘娜,孙会娟,吴瑞红. 活性炭模板制备铝酸铁及其在软PVC中的阻燃应用[J]. 无机盐工业, 2020, 52(2): 35-37.
[4]	张帅,陈建钧. 超声协助蒙脱土分散于聚磷酸铵阻燃聚丙烯的研究[J]. 无机盐工业, 2020, 52(12): 46-49.
[5]	陈鹏,张谌虎,王成勇,石开仪,雷以柱. 玄武岩纤维主要特性研究现状[J]. 无机盐工业, 2020, 52(10): 64-67.
[6]	李杰康,谢吉星. 机械力化学制备锡酸锌及其在PVC中的阻燃应用[J]. 无机盐工业, 2019, 51(5): 33-37.
[7]	刘兴，刘润静，赵华，韩晓娑，孙烨. 碱式碳酸镁微观结构对视比容影响[J]. 无机盐工业, 2019, 51(11): 42-45.
[8]	陈灵智, 王燕, 徐建中. 模板法合成锡酸钴及其对PVC的阻燃应用[J]. 无机盐工业, 2016, 48(4): 38-.
[9]	徐建中, 何立乾, 冯刚, 谢吉星. 非晶锡酸锌包覆黏土的制备及阻燃应用[J]. 无机盐工业, 2016, 48(3): 17-.
[10]	张广良, 赵永红, 宋鹏, 李国晋. 脂肪酸表面改性镁铝复合阻燃剂[J]. 无机盐工业, 2016, 48(3): 25-.
[11]	吴健松, 黄雪清, 伍思韵, 潘琳清, 邓国丽. 徐闻盐场苦卤制备阻燃型氢氧化镁[J]. 无机盐工业, 2016, 48(3): 56-.
[12]	李雪1, 2, 程沛1, 侯睿3, 裴冰野1, 张滢1, 常俊华1, 朱嘉良1. 轻烧粉氨气法制备氢氧化镁阻燃剂的研究[J]. 无机盐工业, 2016, 48(11): 21-.
[13]	王娜, 仲剑初, 王洪志. 硼酸根插层的Ca-Al-LDHs的制备、表征和应用[J]. 无机盐工业, 2016, 48(1): 25-.
[14]	. 氢氧化镁改性技术及阻燃效果研究进展[J]. 无机盐工业, 2015, 47(7): 9-.
[15]	刘霞, 王宗霜, 黄佟霞, 焦承杰, 文帅, 张丽芳. 以副产锌泥为原料水热合成阻燃剂硼酸锌[J]. 无机盐工业, 2015, 47(4): 57-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

碱式碳酸镁基复合阻燃剂的制备及其阻燃性能研究

Preparation and flame retardant properties of basic magnesium carbonate composite flame retardant

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 7

参考文献 10

相关文章 15

Metrics

本文评价

推荐阅读 10

首 页

碱式碳酸镁基复合阻燃剂的制备及其阻燃性能研究

Preparation and flame retardant properties of basic magnesium carbonate composite flame retardant

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
