氧化锌/辉沸石复合光催化材料的制备及其性能

doi:10.11962/1006-4990.2020-0153

摘要/Abstract

摘要：

以七水硫酸锌为前驱体,天然辉沸石为载体,以直接沉积法制备了纳米氧化锌/辉沸石复合材料。结合XRD、BET和SEM等表征手段对样品的物相组成、孔结构特性及微观形貌做了检测分析,并且探究了不同氧化锌负载量及煅烧温度对纳米氧化锌/辉沸石复合材料降解亚甲基蓝性能的影响规律。结果表明：复合材料实现了六方铅锌矿相氧化锌与辉沸石的紧密复合与有效分散,且该复合结构能够有效抑制光生载流子的复合,改善材料的吸附性能,进而提高材料的光催化效率;当复合材料中氧化锌负载量为30%（氧化锌与沸石的质量比）、煅烧温度为300 ℃时,材料对亚甲基蓝的光催化性能最优。

关键词: 纳米ZnO, 天然辉沸石, 光催化, 亚甲基蓝

Abstract:

Using ZnSO₄·7H₂O as precursor and stellerite as carrier,ZnO/stellerite photocatalytic composites were prepared by direct deposition.The phase compositions,aperture character and micromorphology of the as-prepared composites were char-acterized by XRD,BET and SEM,respectively.In addition,the effects of ZnO loading amounts and calcination temperatures on the degradation properties of methylene blue of nano-ZnO/stellerite photocatalytic composites were investigated.The re-sults showed that the composite material realized the close combination and effective dispersion of hexagonal lead zinc oxide and pyroxene,and the composites′ structure effectively inhibited the recombination of photogenerated-carrier,improved the adsorption performance and photocatalytic efficiency of the material.With 30%（mass ratio of ZnO to stellerite） ZnO loaded and calcination temperature of 300 ℃,the composite exhibited the best photocatalytic performance.

Key words: nano-ZnO, stellerite, photocatalysis, methylene blue

中图分类号:

TQ132.41

杨重卿,袁方,王翼,赵生,孙志明. 氧化锌/辉沸石复合光催化材料的制备及其性能[J]. 无机盐工业, 2021, 53(2): 100-104.

Yang Zhongqing,Yuan Fang,Wang Yi,Zhao Sheng,Sun Zhiming. Preparation and photocatalytic performance of ZnO/stellerite composite materials[J]. Inorganic Chemicals Industry, 2021, 53(2): 100-104.

图/表 7

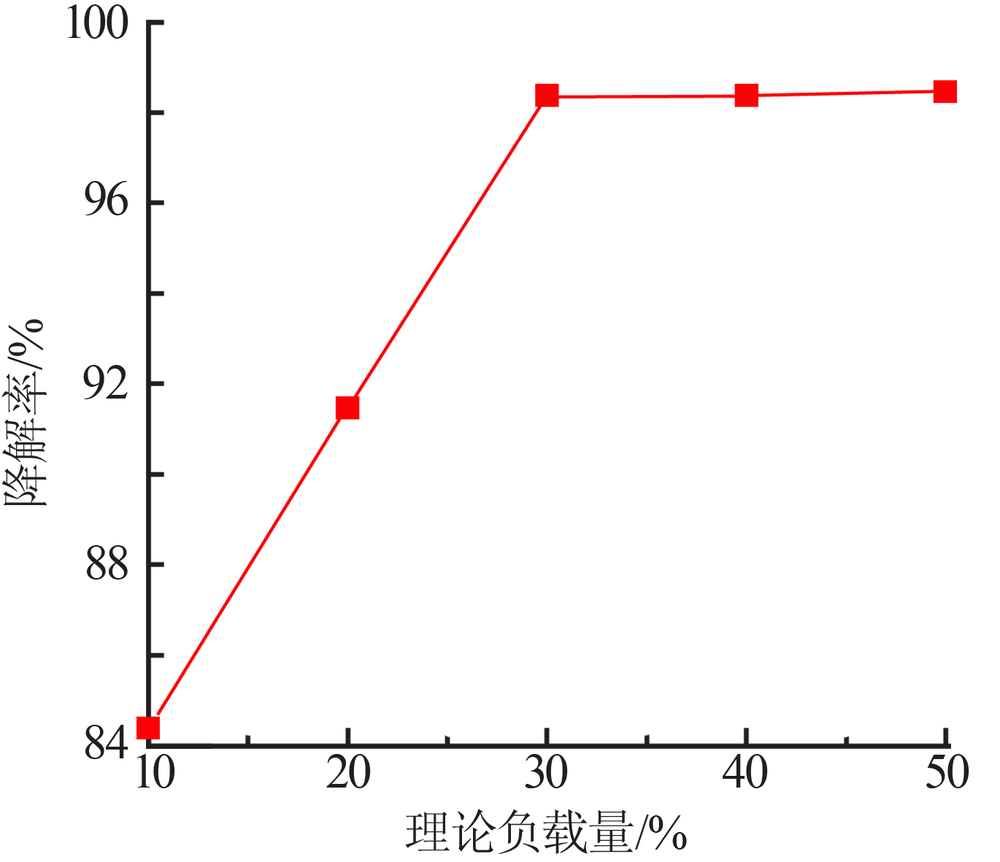

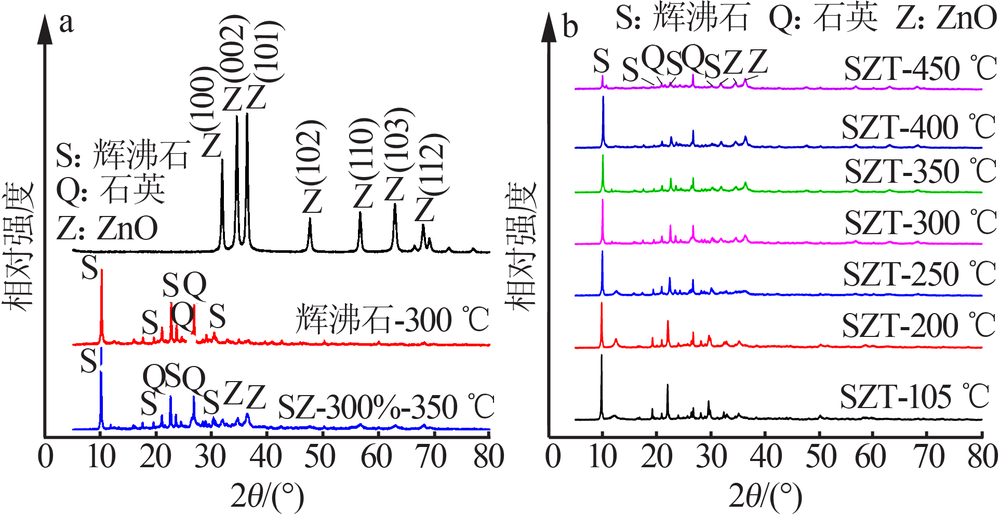

图1

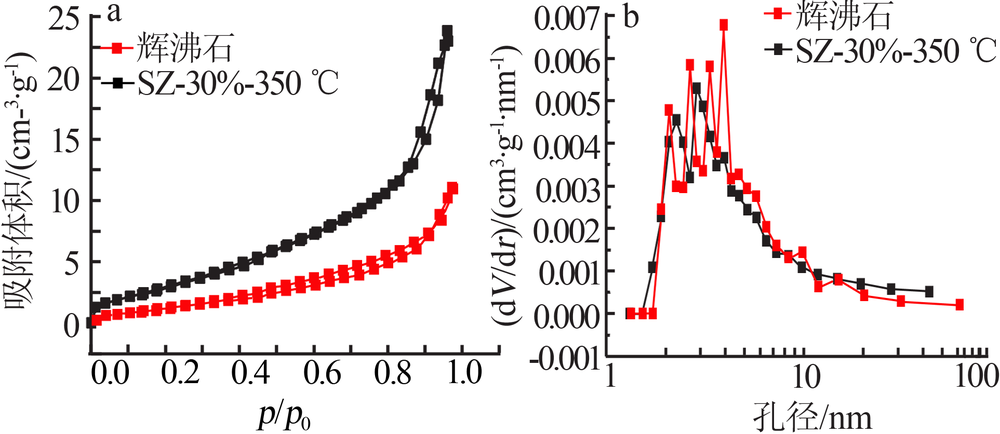

图2

表1

图3

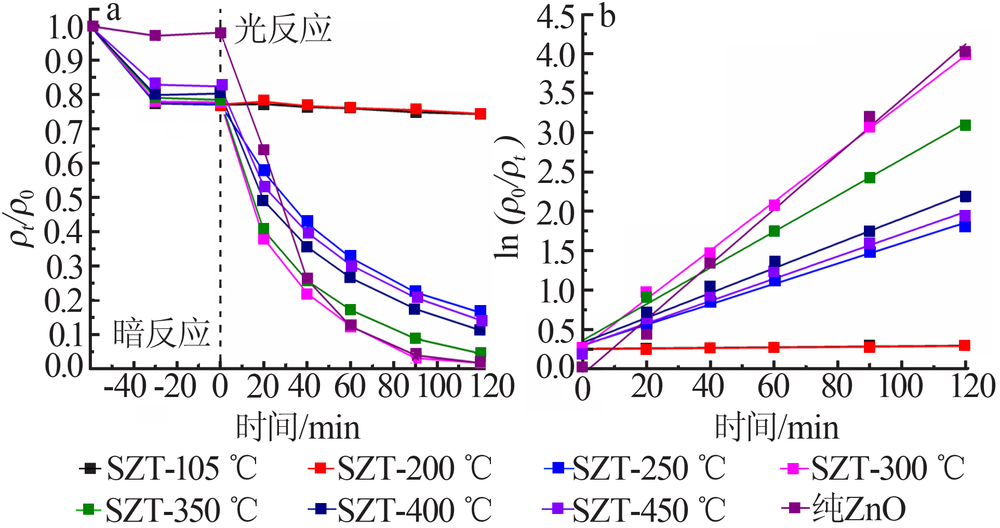

图4

图5

表2

参考文献 17

[1]	张万忠, 乔学亮, 邱小林, 等. 纳米二氧化钛的光催化机理及其在有机废水处理中的应用[J].人工晶体学报,2006(5):1026-1031.
[2]	赵瑞强, 雷秀卿, 施孟华. 工业三废处理技术及应用研究[J].环境与发展,2017(6):126-127.
[3]	任南琪, 周显娇, 郭婉茜, 等. 染料废水处理技术研究进展[J]. 化工学报, 2013,64(1):84-94. doi: 10.3969/j.issn.0438-1157.2013.01.011
[4]	刘伟京. 印染废水深度降解工艺及工程应用研究[D]. 南京:南京理工大学, 2013.
[5]	Suryavanshi R D, Mohite S V, Bagade A A, et al. Nanocrystalline im-mobilised ZnO photocatalyst for degradation of benzoic acid and methyl blue dye[J].Materials Research Bulletin, 2018,101:324-333. doi: 10.1016/j.materresbull.2018.01.042
[6]	Li Yan, Li Yanzhang, Yin Yidong, et al. Facile synjournal of highly efficient ZnO/ZnFe₂O₄ photocatalyst using earth-abundant sphale-rite and its visible light photocatalytic activity[J]. Applied Catalysis B:Environmental, 2018,226:324-336. doi: 10.1016/j.apcatb.2017.12.051
[7]	Bai Xiaojuan, Wang Li, Zong Ruilong, et al. Performance enhance-ment of ZnO photocatalyst via synergic effect of surface oxygen de-fect and graphene hybridization[J]. Langmuir, 2013,29(9):3097-3105. doi: 10.1021/la4001768 pmid: 23419119
[8]	郑佳红. 纳米结构ZnO的制备及性能研究[D]. 吉林:吉林大学, 2013.
[9]	Li Chunquan, Sun Zhiming, Zhang Wanzhong, et al. Highly efficient g-C₃N₄/TiO₂/kaolinite composite with novel three-dimensional st-ructure and enhanced visible light responding ability towards cipro-floxacin and S.aureus[J]. Applied Catalysis B:Environmental, 2018,220:272-282. doi: 10.1016/j.apcatb.2017.08.044
[10]	李雪, 孙志明, 李春全, 等. 化学浸渍法制备CdS/高岭土复合材料及其光催化性能[J].矿业科学学报,2017(6):588-594.
[11]	谭烨, 张广心, 郑水林. 制备方法对纳米TiO₂/硅藻土复合材料光催化性能的影响[J].矿业科学学报, 2017(5):497-502.
[12]	张良钜. 广西资源车田红辉沸石特征的初步研究[J].矿物学报,1997(2):231-238.
[13]	张恩, 彭明生. 广西资源车田辉沸石特征研究[J].中山大学学报:自然科学版,1998(S2):106-110.
[14]	Sanatgar-Delshade E, Habibi-Yangjeh A, Khodadadi-Moghad-dam M.Hydrothermal low-temperature preparation and characteri-zation of ZnO nanoparticles supported on natural zeolite as a high-ly efficient photocatalyst[J]. Monatshefte für Chemie-Chemical Monthly, 2011,142(2):119-129.
[15]	胡小龙, 孙青, 徐春宏, 等. TiO₂-沸石光催化材料对水中Cr（Ⅵ）和甲醛的共降解研究[J].中国粉体技术,2015(5):69-71.
[16]	林慧, 高荣杰, 冯欣欣, 等. 沸石负载Cu₂O光催化剂降解甲基橙[J].环境工程学报, 2015(4):1783-1788.
[17]	梁靖, 李春全, 孙志明, 等. 煅烧温度对ZnO/辉沸石复合材料结构与性能的影响[J].非金属矿,2017(3):44-46.

样品	比表面积/ （m²·g^-1）	孔体积 / （cm³·g^-1）	平均孔径/ nm
辉沸石	6.351	0.017	10.651
SZ-10%-350 ℃	9.935	0.028	11.349
SZ-20%-350 ℃	12.122	0.030	9.851
SZ-30%-350 ℃	13.025	0.037	11.322
SZ-40%-350 ℃	11.975	0.032	10.777
SZ-50%-350 ℃	9.235	0.033	14.247

样品	煅烧温度/℃	时间/ h	平均晶粒尺寸/nm	k/ min^-1	R²
SZT-105 ℃	105	—	34.503 7	0.000 33	0.942 45
SZT-200 ℃	200	2	71.228 6	0.000 34	0.839 60
SZT-250 ℃	250	2	17.866 8	0.012 95	0.993 40
SZT-300 ℃	300	2	16.889 1	0.030 91	0.998 57
SZT-350 ℃	350	2	20.868 3	0.022 99	0.993 29
SZT-400 ℃	400	2	23.414 5	0.015 76	0.987 11
SZT-450 ℃	450	2	23.735 1	0.014 16	0.986 94
纯 ZnO	300	2	28.750 6	0.034 88	0.992 79

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
