常压盐溶液-丁二酸转晶体系中pH对α-CaSO4·0.5H2O的影响

doi:10.11962/1006-4990.2019-0096

摘要/Abstract

摘要：

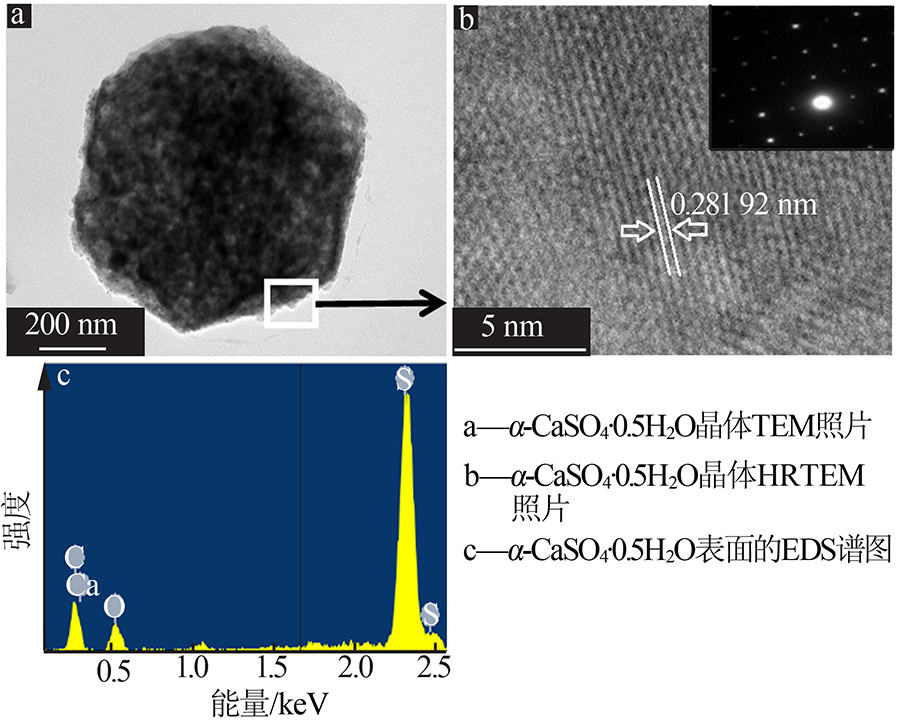

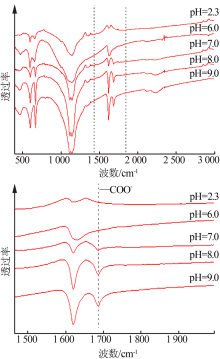

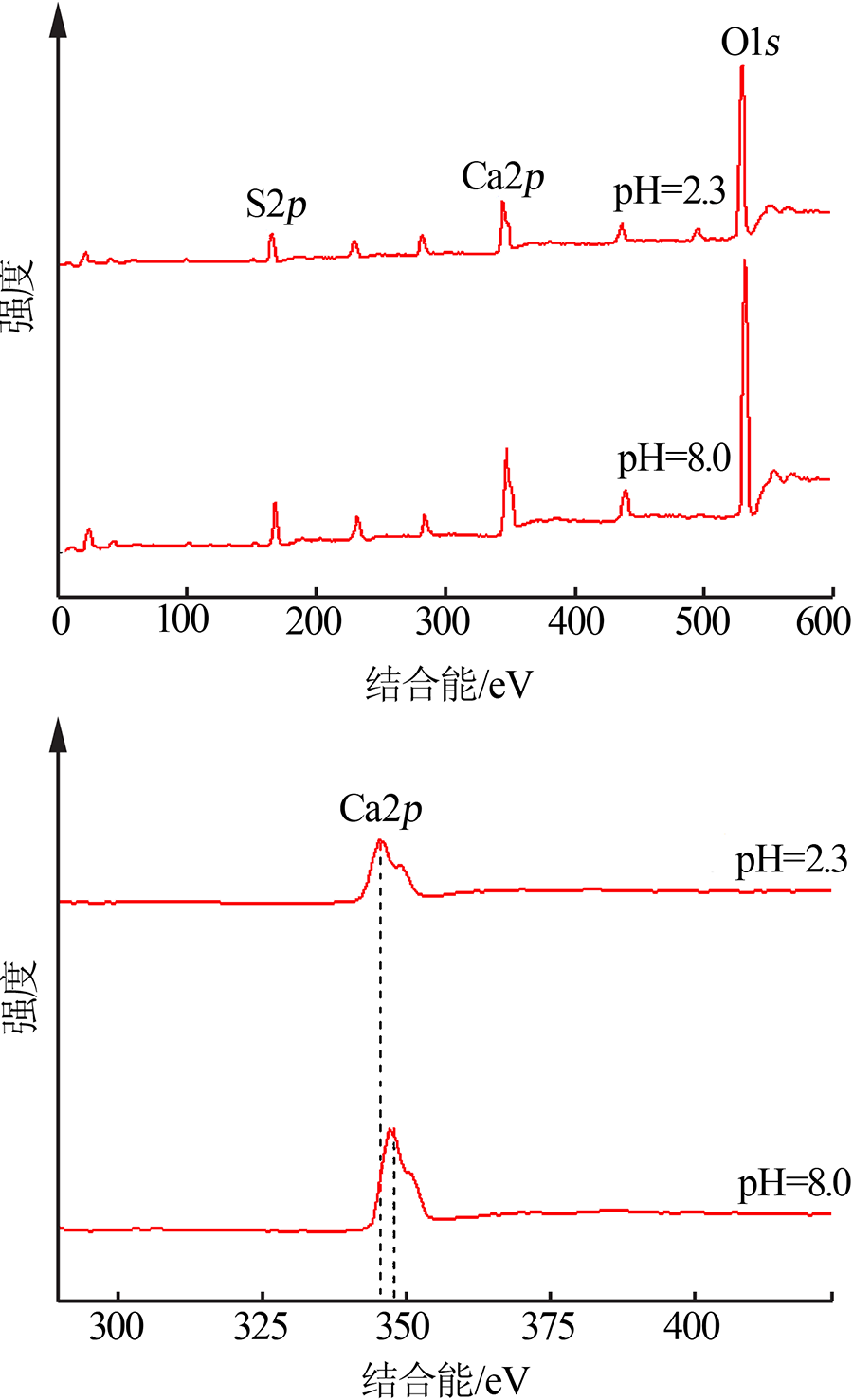

以磷石膏为原料,丁二酸为转晶剂,采用常压盐溶液法制备α-CaSO₄·0.5H₂O的体系中,在温度为103 ℃、反应时间为3 h、丁二酸掺量为0.05%（质量分数）、氯化钠质量分数为15%的条件下研究pH对制备α-CaSO₄·0.5H₂O的影响。结果表明：当pH为7.0~9.0时,可以得到长径比为1∶1~3∶1的短柱状α-CaSO₄·0.5H₂O晶体。FT-IR和XPS表征结果显示,合适的pH条件下,丁二酸电离出适量的羧酸根离子吸附于α-CaSO₄·0.5H₂O晶体晶面上与钙离子络合,减缓了α-CaSO₄·0.5H₂O晶体在晶面上的生长速度,减小了晶体长径比。XRD和TEM表征结果证实,羧酸根离子吸附于α-CaSO₄·0.5H₂O晶体的（204）晶面上与钙离子络合。

关键词: 磷石膏, α-CaSO₄·0.5H₂O, 丁二酸, 常压盐溶液法

Abstract:

α-CaSO₄·0.5H₂O was prepared with phosphogypsum as raw material and succinic acid as crystal transfer by salt solution at atmospheric pressure.The effect of pH on the preparation of α-CaSO₄·0.5H₂O was studied under the conditions of reaction temperature of 103 ℃,reaction time of 3 h,mass fraction of succinic acid of 0.05% and mass fraction of sodium chloride of 15%.Results showed when the pH was at 7.0~9.0,the short columnar α-CaSO₄·0.5H₂O crystals that the aspect ratio between 1∶1~3∶1 was obtained.The results of FT-IR and XPS showed that the range of succinic acid ionization out just the right amount of carboxylic acid root complexing adsorption on the Ca ²⁺ of α-CaSO₄·0.5H₂O crystal surface when the system was in an appropriate pH range,the growth velocity of the crystal suface was slowed down and the aspect ratio of the crystal was reduced.XRD and TEM characterization results confirmed that carboxylic acid ions were complexated and adsorbed on the（204） crystal surface of α-CaSO₄·0.5H₂O crystal.

Key words: phosphogypsum, α-CaSO₄·0.5H₂O, succinic acid, salt solution at atmospheric pressure

中图分类号:

TQ132.32

丁峰,窦焰,郑之银,刘荣,崔鹏. 常压盐溶液-丁二酸转晶体系中pH对α-CaSO₄·0.5H₂O的影响[J]. 无机盐工业, 2020, 52(1): 82-86.

Ding Feng,Dou Yan,Zheng Zhiyin,Liu Rong,Cui Peng. Effect of pH on α-CaSO₄·0.5H₂O in salt solution at atmospheric pressure-succinic acid crystal transfer system[J]. Inorganic Chemicals Industry, 2020, 52(1): 82-86.

图/表 10

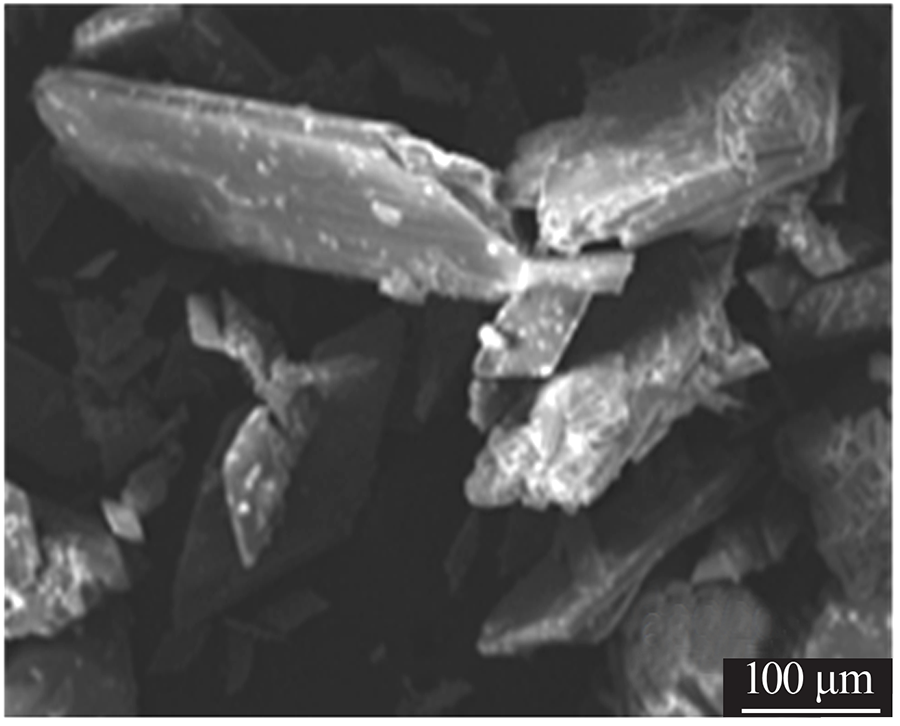

图1

表1

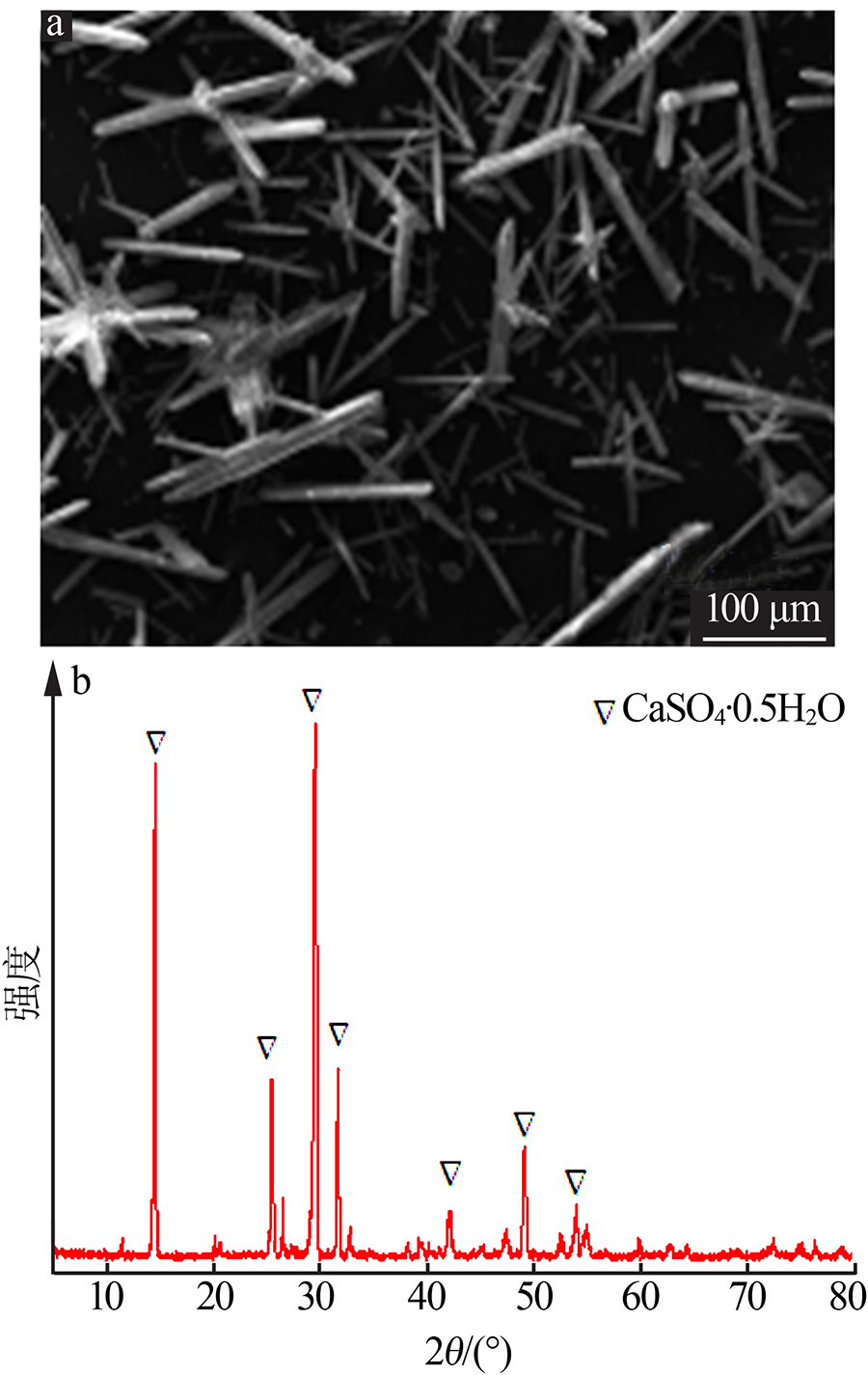

图2

图3

表2

图4

图5

图6

图7

表3

参考文献 16

[1]	刘红霞 . 常压盐溶液法α-半水脱硫石膏的制备及晶形调控研究[D]. 重庆:重庆大学, 2010.
[2]	Wu X Q, Tong S T, Guan B H , et al. Transformation of flue-gas-de-sulfurization gypsum to α-hemihydrated gypsum in salt solution at atmospheric pressure[J]. Chinese Journal of Chemical Engineering, 2011,19(2):349-355.
[3]	彭家惠, 张建新, 瞿金东 , 等. 有机酸对α-半水脱硫石膏晶体生长习性的影响与调晶机理[J]. 硅酸盐学报, 2011,39(10):1711-1718.
[4]	沈卓贤 . 脱硫石膏在常压盐溶液中制备α-半水石膏的转晶剂作用研究[D]. 杭州:浙江大学, 2008.
[5]	Mi Y, Chen D, Wang S . Utilization of phosphogypsum for the preparation of α-calcium sulfate hemihydrate in chloride-free solution under atmospheric pressure[J]. Journal of Chemical Technology & Biotechnology, 2018,93(8):2371-2379.
[6]	Li F, Liu J, Yang G , et al. Effect of pH and succinic acid on the morphology of α-calcium sulfate hemihydrate synthesized by a salt solution method[J]. Journal of Crystal Growth, 2013,374:31-36.
[7]	Pan Z, Lou Y, Yang G , et al. Preparation of calcium sulfate dehydrate and calcium sulfate hemihydrate with controllable crystal morphology by using ethanol additive[J]. Ceramics International, 2013,39(5):5495-5502.
[8]	Zhao W, Gao C, Zhang G , et al. Controlling the morphology of calcium sulfate hemihydrate using aluminum chloride as a habit modifier[J]. New Journal of Chemistry, 2016,40(4):3104-3108.
[9]	Duan Z, Li J, Li T , et al. Influence of crystal modifier on the preparation of α-hemihydrate gypsum from phosphogypsum[J]. Construction & Building Materials, 2017,133:323-329.
[10]	方羊, 窦焰, 孙祥斌 , 等. Al ³+对水热法制备α-CaSO₄·0.5H₂O晶须的影响 [J]. 高校化学工程学报, 2017,31(2):413-419.
[11]	Zhang X, Wang J, Wu J , et al. Phase-and morphology-controlled crystallization of gypsum by using flue-gas-desulfurization gypsum solid waste[J]. Journal of Alloys and Compounds, 2016,674:200-206.
[12]	Guan B, Jiang G, Wu Z , et al. Preparation of α-calcium sulfate hemihydrate from calcium sulfate dihydrate in methanol-water solution under mild conditions[J]. Journal of the American Ceramic Society, 2011,94(10):3261-3266.
[13]	栾扬, 赵志曼, 全思臣 , 等. 基于密度泛函理论研究磷建筑石膏晶体表面吸附丁二酸转晶机理[J]. 材料导报, 2018,32(12):2118-2123.
[14]	Wu X Q, Tong S T, Guan B H , et al. Transformation of flue-gas-de-sulfurization gypsum to α-hemihydrated gypsum in salt solution at atmospheric pressure[J]. Chinese Journal of Chemical Engineering, 2011,19(2):349-355.
[15]	Tan H, Dong F . Morphological regulation of calcium sulfate hemihydrate from phosphogypsum[J]. Materialwissenschaft und Werks-tofftechnik, 2017,48(11):1191-1196.
[16]	Ma B G, Ru X H, Lu S W , et al. Preparation of α-calcium sulfate hemihydrate from phosphogypsum in CaCl2 solution under atmospheric pressure[J]. Advanced Materials Research, 2012,554/555/556(7):570-574.

序号	反应温度/℃	反应时间/h	丁二酸掺量/%	w（氯化钠）/%	w（α-CaSO₄·0.5H₂O）/%
1	93	3	0.05	5	0
2	93	4	0.10	10	0
3	93	5	0.15	15	0
4	98	4	0.05	15	85
5	98	5	0.10	5	0
6	98	3	0.15	10	0
7	103	5	0.05	10	92
8	103	3	0.10	15	100
9	103	4	0.15	5	0
k₁	0.0	33.3	59.0	0.0
k₂	28.3	28.3	33.3	30.7
k₃	64.0	30.7	0.0	61.7
R	64.0	5.0	59.0	61.7
最优水平	103	3	0.05	15

pH	形貌	长径比	w（α-CaSO₄· 0.5H₂O）/%
2.3	长棒状	8:1~10:1	100.0
6.0	长棒状	8:1~10:1	100.0
7.0	短柱状	3:1~5:1	100.0
8.0	短柱状	1:1~3:1	100.0
9.0	片状和短柱状	—	13.6

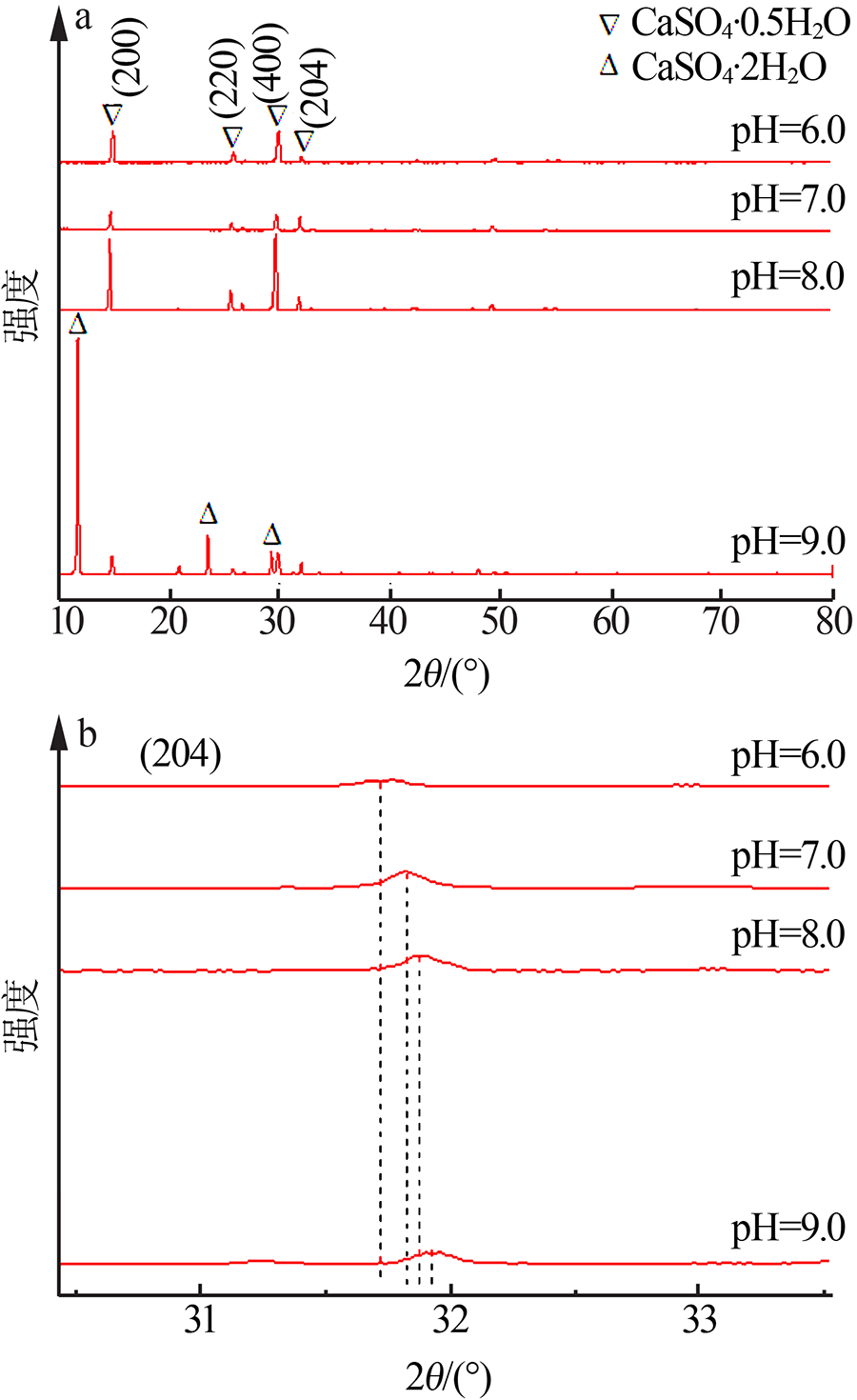

晶面	pH	2θ/（°）	d/nm	晶面	pH	2θ/（°）	d/nm
（204）	2.3	31.705	0.281 69	（400）	2.3	29.600	0.301 34
（204）	8.0	31.739	0.281 98	（400）	8.0	29.620	0.301 54

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

常压盐溶液-丁二酸转晶体系中pH对α-CaSO₄·0.5H₂O的影响

Effect of pH on α-CaSO₄·0.5H₂O in salt solution at atmospheric pressure-succinic acid crystal transfer system

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 16

相关文章 15

Metrics

本文评价

推荐阅读 10

[1]	覃利琴,杨黄根,陈德,陶萍芳. 辅助溶剂热法合成纳米晶自组装CaWO₄：Tb ³⁺微球及其发光性能[J]. 无机盐工业, 2021, 53(1): 36-39.
[2]	尹伟,黄进,解田,何兵兵. 磷酸高效分解磷矿实验研究[J]. 无机盐工业, 2020, 52(9): 34-36.
[3]	赵士豪,林喜华,麻鹏飞,袁义进,高育欣,张萍,周大利. 基于临界钙矾石膨胀破坏的磷石膏基复合胶凝材料的配料计算研究[J]. 无机盐工业, 2020, 52(9): 91-95.
[4]	吴宝建,吕昕峰,张清杰,易美桂,向兰. 磷石膏湿法偶联除杂规律初探[J]. 无机盐工业, 2020, 52(12): 55-58.
[5]	罗双,付汝宾,孔德文,谢浪,周银笙,赵砚. 掺合料对磷石膏基复合胶凝材料耐水性及强度的影响综述[J]. 无机盐工业, 2020, 52(11): 6-6.
[6]	郑绍聪,汪帆,朱丽苹,徐成坤. 磷渣粉改性磷石膏实验研究[J]. 无机盐工业, 2020, 52(1): 73-75.
[7]	李兵1，2，韦莎2. 电石渣改性磷石膏水泥缓凝剂的研究[J]. 无机盐工业, 2019, 51(7): 74-76.
[8]	邵一鑫,张泽强,黄朝德,孙桦林. 工业磷酸分解磷矿影响因素及副产物性质研究[J]. 无机盐工业, 2019, 51(6): 49-52.
[9]	谭明洋, 张西兴, 相利学, 于新. 磷石膏作水泥缓凝剂的研究进展[J]. 无机盐工业, 2016, 48(7): 4-.
[10]	罗蜀峰, 付全军, 马先林, 陈伟, 张志业, 王辛龙, 杨林, 盛勇. 硫铁矿还原磷石膏反应热力学分析[J]. 无机盐工业, 2016, 48(4): 57-.
[11]	任春燕, 叶学海, 张春丽, 付春明, 肖彩英. 丁二酸酐在锂离子电池电解液中的应用[J]. 无机盐工业, 2016, 48(12): 82-.
[12]	周静, 邹洪涛, 邢焰, 李锋. 磷石膏制备纳米氧化钙基二氧化碳吸附剂工艺的优化[J]. 无机盐工业, 2016, 48(10): 73-.
[13]	付全军, 罗蜀峰, 马先林, 王雪娟, 张志业, 王辛龙, 杨林. 浸取中和法脱除磷石膏中杂质的研究[J]. 无机盐工业, 2015, 47(7): 44-.
[14]	. 不同气氛对硫化钙和磷石膏反应的影响研究*[J]. 无机盐工业, 2015, 47(6): 53-.
[15]	李国勇, 崔益顺, 付凌杰. 磷石膏制备硫酸钙晶须的条件研究[J]. 无机盐工业, 2014, 46(8): 59-.

首 页
